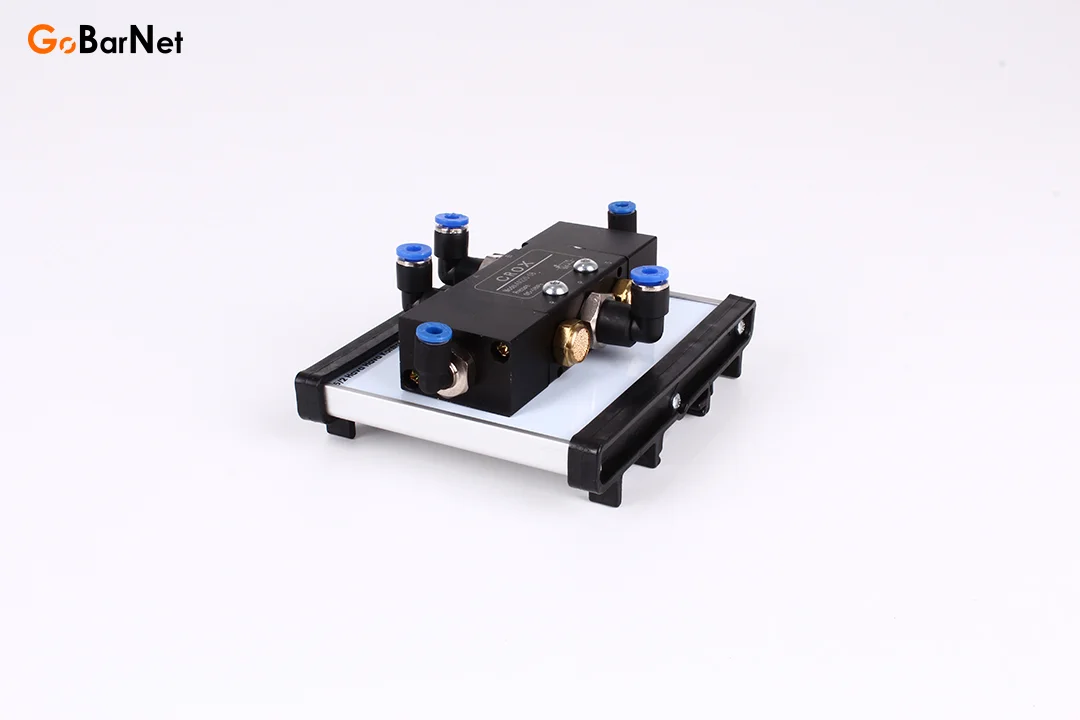

5/2 Çift Hava Uyarılı Pnömatik Valf Modülü

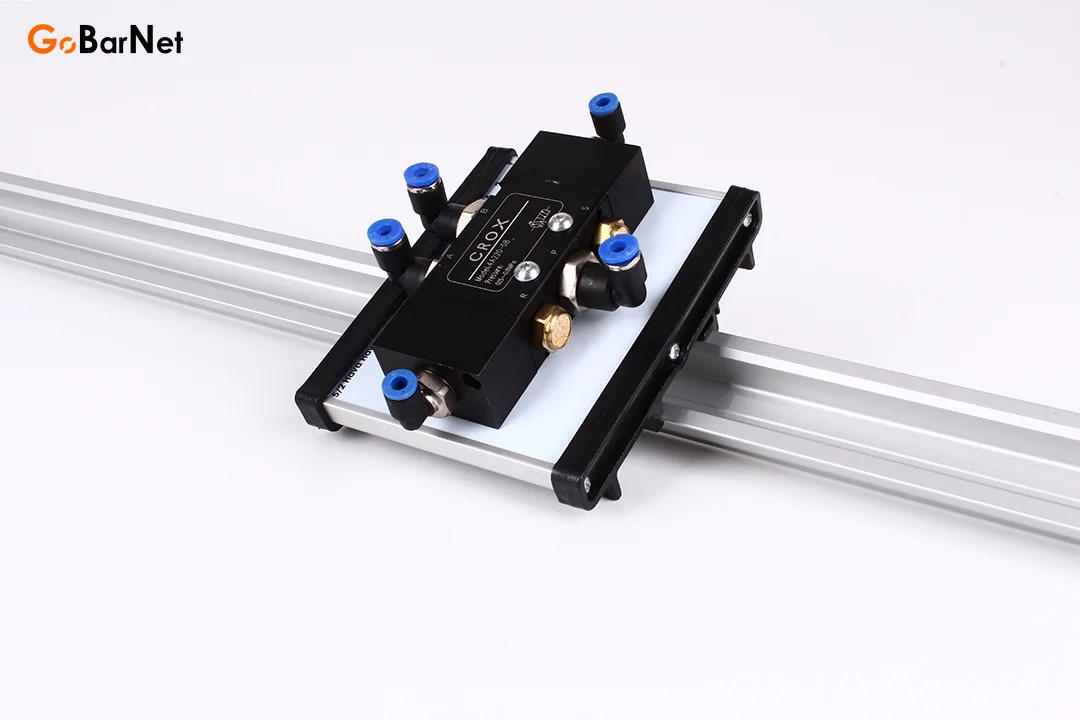

5/2 çift hava uyarılı pnömatik valf, çift etkili pnömatik aktüatörlerin yön kontrolünü sağlamak için kullanılan bir yön denetim valfidir. Elektrik yerine iki farklı pnömatik sinyal (hava basıncı) ile kontrol edilir ve yay mekanizması bulunmadığından konumunu korur. Valf modülü DIN 75x35 raya monte edilebilir, masa üstü kullanılabilir.

Özellikleri:

✔ Alüminyum elektronik profil kutulu
✔ Raya monte edilebilir.
✔ Her eğitim setinde veya projede kullanılabilir.
✔ Arıza veya bakım için kolayca sökülebilir.
✔ İstendiğinde güncellenebilir özelliktedir.
✔ A portu kör tapa veya hortum tıkama ile kapatılırsa, 3/2 çift hava uyarılı valf olarak kullanılabilir.

Kullanıldığı Eğitim Setleri

✅ Kumanda ve kontrol eğitim setleri
✅ Pnömatik elektropnömatik eğitim setleri
✅ Demonte eğitim setleri

5/2 Hava Uyarılı, Yay Geri Dönüşlü Valfin Çalışma Prensibi

1️⃣ P (Basınçlı hava girişi - Pressure): Basınçlı hava girişi
2️⃣ A (Çıkış 1 - Silindirin bir tarafına hava gönderir)
3️⃣ B (Çıkış 2 - Silindirin diğer tarafına hava gönderir)
4️⃣ R1 (Egzoz 1 - Exhaust): Kullanılmış havayı tahliye eder
5️⃣ R2 (Egzoz 2 - Exhaust): Kullanılmış havayı tahliye eder
✔ Birinci hava sinyali (S1) geldiğinde: Valf bir konuma geçer, A portu basınçlı hava alır, silindir ileri hareket eder, B portu egzoza bağlanır.
✔ İkinci hava sinyali (S2) geldiğinde: Valf diğer konuma geçer, B portu basınçlı hava alır, silindir geri hareket eder, A portu egzoza bağlanır.
✔ Valf yay içermez, bu nedenle hava sinyali kesildiğinde bile bulunduğu konumda kilitli kalır. Valfin konumunu değiştirmek için diğer hava sinyalinin uygulanması gerekir.

Kullanım Alanları:

✔ Pnömatik kontrol sistemlerinde elektrikli bobin yerine hava sinyaliyle yön kontrolü yapmak
✔ Patlama riski olan ortamlarda (örneğin yanıcı gaz içeren alanlar) elektrik yerine güvenli hava sinyali kullanmak
✔ Çift etkili pnömatik silindirlerin ileri-geri hareketini hava sinyali ile sağlamak
✔ Valfin konumunun bir sonraki komuta kadar sabit kalması gereken uygulamalar

Tek Bobinli, Çift Bobinli, Hava Uyarılı Valf Karşılaştırması

Özellik	5/2 Tek Bobinli	5/2 Çift Bobinli	5/2 Hava Uyarılı, Yay Geri Dönüşlü	5/2 Çift Hava Uyarılı
Kontrol Türü	Elektriksel (bobin)	Elektriksel (bobin)	Pnömatik sinyal (hava)	Pnömatik sinyal (hava)
Geri Dönüş	Yay ile otomatik dönüş	Enerji kesilse de konumu korur	Yay ile otomatik dönüş	Konumunu korur
Tetikleme Kaynağı	Elektriksel sinyal	Elektriksel sinyal	Tek hava sinyali	Çift hava sinyali
Kullanım Alanı	Standart pnömatik sistemler	Konumunu koruması gereken sistemler	Elektriğin riskli olduğu alanlar	Elektriğin riskli olduğu, konumun korunması gereken sistemler

5/2 çift hava uyarılı pnömatik valf, elektrik yerine hava sinyaliyle kontrol edilen ve konumunu değiştirmek için iki ayrı hava sinyali gerektiren bir yön denetim valfidir. Patlayıcı ortamlar, güvenlik gerektiren uygulamalar ve hava ile tetiklenmesi gereken otomasyon sistemlerinde yaygın olarak kullanılır.

Adetli alımlarınız veya ürün ile ilgili sorularınız varsa WhatsApp butonu ile iletişime geçebilirsiniz.

Doğrudan temin, ihale ve diğer yöntemlerle kurumsal satın alma için Kurumsal Satın Alma sayfamızı ziyaret ediniz.

★
