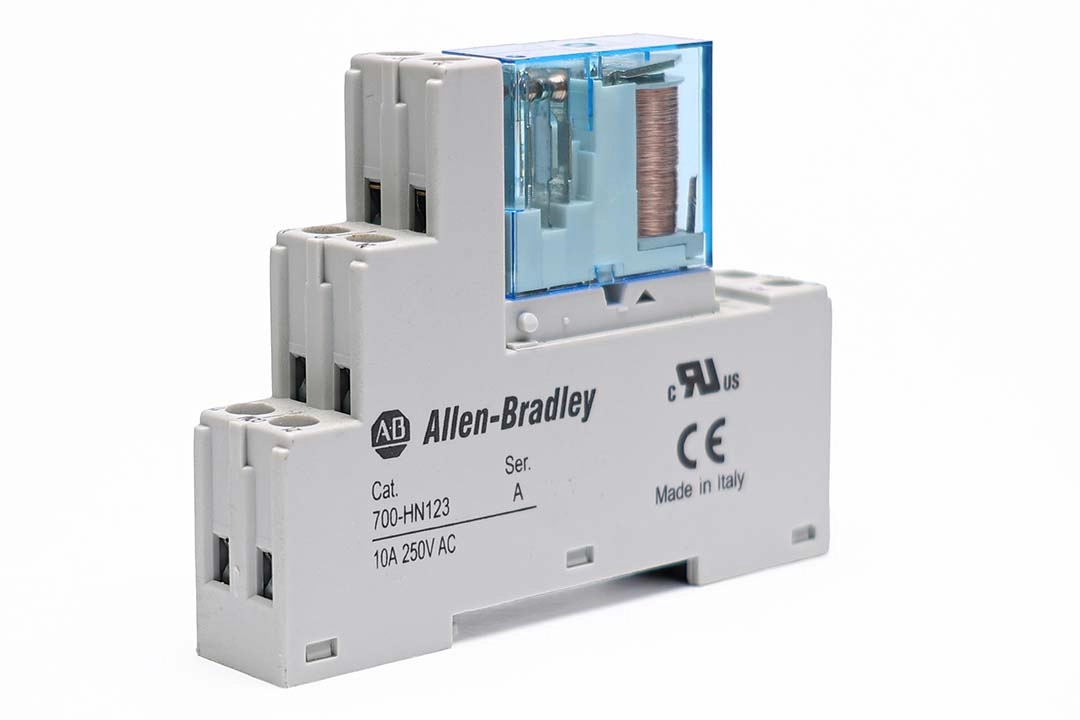

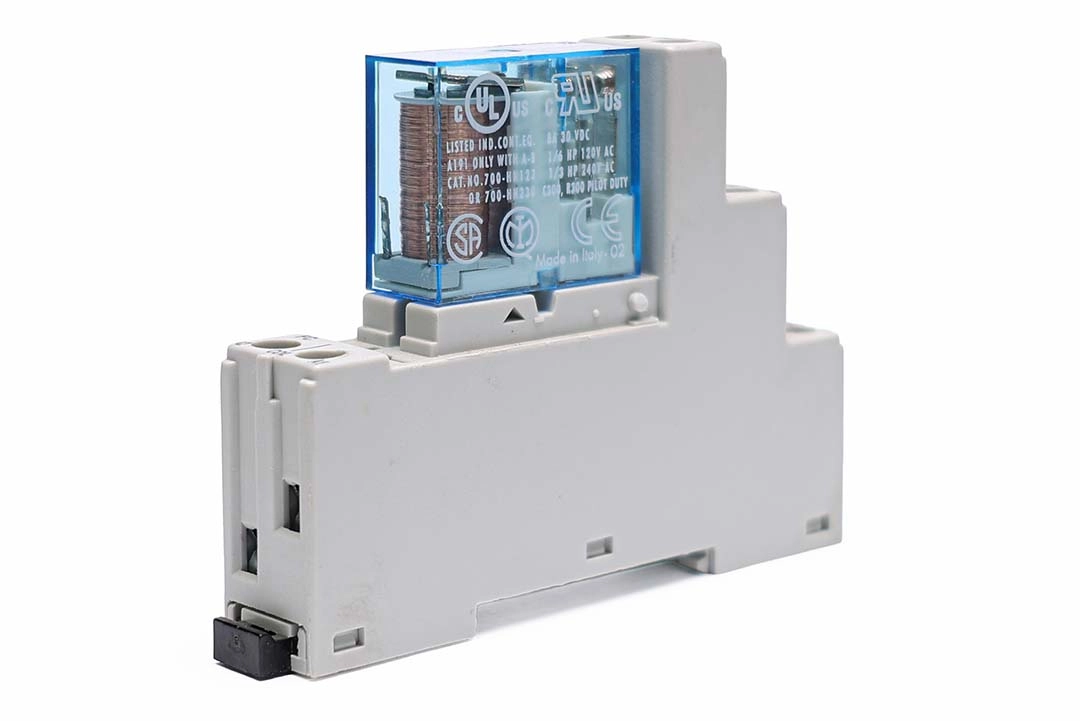

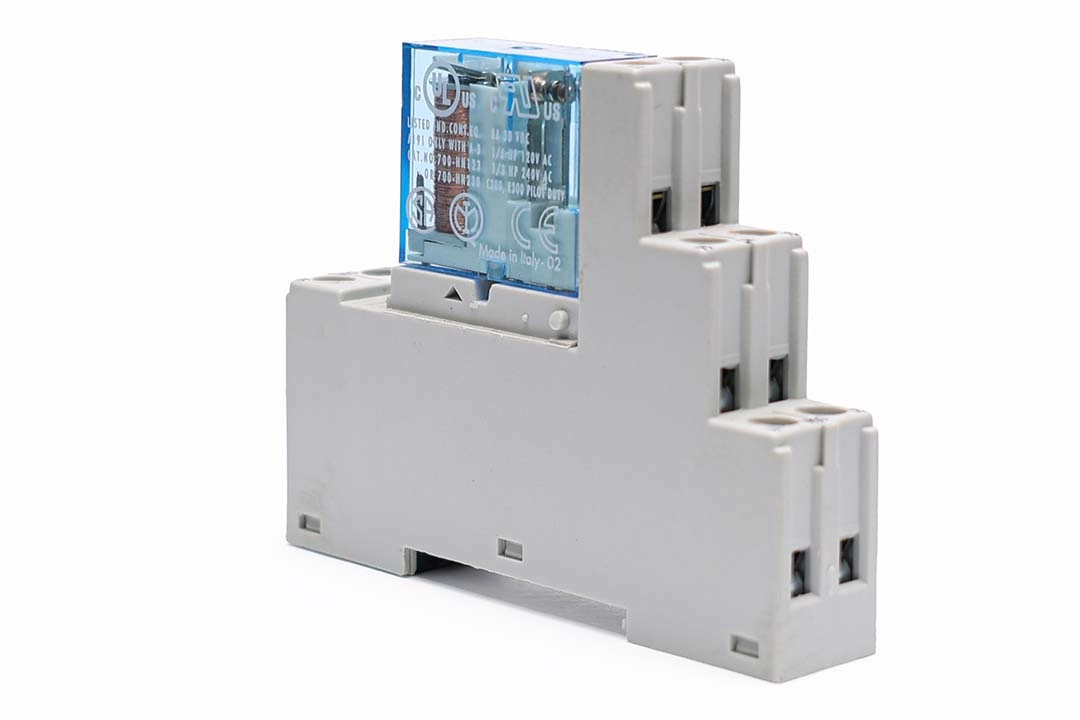

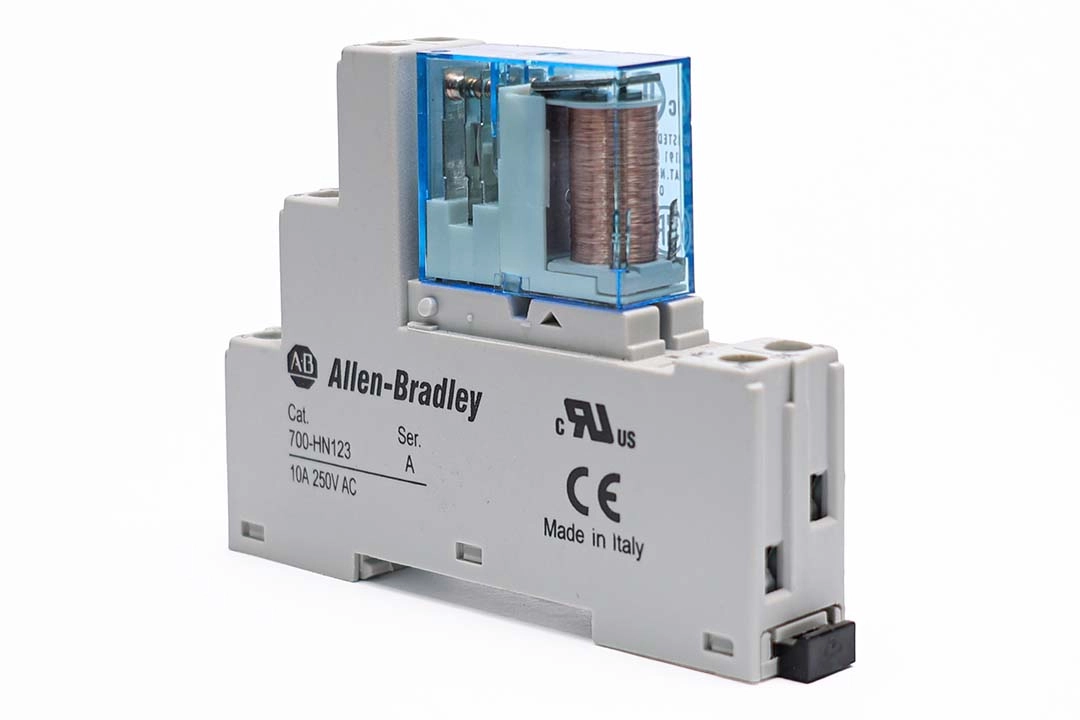

24V DC Bobinli Soketli Röle 700-HN123

24V DC bobinli soketli röle, otomasyon panoları, kontrol devreleri, PLC çıkış uygulamaları ve elektrik-elektronik eğitim setlerinde kullanılan pratik bir anahtarlama elemanıdır. Ürün, 700-HN123 röle soketi ile birlikte kullanılabilecek yapıdadır.

Bu röle, 2 adet COM-NO-NC kontak yapısına sahiptir. Her kontak grubunda ortak uç, normalde açık ve normalde kapalı kontak bulunur. Bu sayede tek bobin enerjilendiğinde iki ayrı devrede aynı anda anahtarlama işlemi yapılabilir.

24V DC bobin yapısı sayesinde PLC, sensör çıkışı, kontrol kartı veya düşük gerilimli kumanda devreleriyle uyumlu şekilde kullanılabilir. Soketli yapısı, rölenin pano içinde düzenli monte edilmesini ve gerektiğinde kolayca değiştirilmesini sağlar.

Ürün Özellikleri

• ✔️ 24V DC bobinli röle yapısına sahiptir.
• ✔️ 700-HN123 soket ile kullanılabilir.
• ✔️ 2 adet COM-NO-NC kontak yapısı bulunur.
• ✔️ Pano ve kontrol devrelerinde kullanıma uygundur.
• ✔️ PLC çıkışları ile yükleri izole ederek kontrol etmeye yardımcı olur.
• ✔️ Soketli yapı sayesinde bakım ve değişim işlemleri kolaydır.
• ✔️ Otomasyon, makine kontrol ve eğitim uygulamalarında tercih edilebilir.

Teknik Bilgiler

• ✅ Ürün Tipi: Soketli röle
• ✅ Bobin Gerilimi: 24V DC
• ✅ Soket Modeli: 700-HN123
• ✅ Kontak Yapısı: 2 adet COM-NO-NC
• ✅ Kontak Tipi: Değiştirici kontak
• ✅ Soket Üzeri Değer: 10A 250V AC
• ✅ Kullanım Tipi: Pano, kontrol ve otomasyon devreleri

COM-NO-NC Kontak Yapısı

COM-NO-NC kontak yapısı, röle ile farklı çalışma senaryoları oluşturmayı sağlar. Bobin enerjisizken COM ucu NC kontağa bağlıdır. Bobin enerjilendiğinde COM ucu NO kontağa geçer. Bu yapı, hem çalıştırma hem de kesme mantığında kontrol devreleri kurmak için kullanılabilir.

• ✔ COM: Ortak kontak ucudur.
• ✔ NO: Normalde açık kontaktır.
• ✔ NC: Normalde kapalı kontaktır.
• ✔ Bobin enerjilenince kontak konumu değişir.
• ✔ 2 kontak grubu sayesinde iki ayrı devre aynı anda kontrol edilebilir.

Soketli Röle Kullanım Avantajı

Soketli röle kullanımı, pano içi bağlantılarda düzenli ve servis edilebilir bir yapı oluşturur. Röle arızalandığında kablo bağlantılarını sökmeden yalnızca röle gövdesi soketten çıkarılarak değiştirilebilir.

• ✅ Pano içinde düzenli montaj sağlar.
• ✅ Röle değişimi daha kolay yapılır.
• ✅ Kablo bağlantılarının sabit kalmasına yardımcı olur.
• ✅ Bakım ve arıza tespit süreçlerini kolaylaştırır.
• ✅ Eğitim setlerinde röle mantığının anlaşılmasını kolaylaştırır.

Kullanım Alanları

24V DC soketli röle, düşük gerilimli kumanda devrelerinden farklı yüklerin anahtarlanmasına kadar birçok uygulamada kullanılabilir. Özellikle PLC çıkışlarının korunması, sinyal çoğaltma, kontak çevirme ve yük kontrolü gibi işlemlerde tercih edilir.

• ✔ PLC çıkış rölesi uygulamaları
• ✔ Otomasyon panoları
• ✔ Makine kontrol devreleri
• ✔ Sensör çıkışı ile yük kontrolü
• ✔ Kontaktör, lamba, buzzer ve valf kontrol devreleri
• ✔ Elektrik-elektronik eğitim setleri
• ✔ Röle ile mühürleme ve kumanda devresi deneyleri

PLC ve Otomasyon Devrelerinde Kullanım

PLC çıkışları doğrudan yüksek akım çeken yükleri sürmek için her zaman uygun olmayabilir. Bu gibi durumlarda 24V DC bobinli röle, PLC çıkışı ile saha yükü arasında ara eleman olarak kullanılabilir. Böylece kontrol devresi ile yük devresi birbirinden ayrılmış olur.

• ✅ PLC transistör veya röle çıkışlarıyla kullanılabilir.
• ✅ Yük devresi ile kontrol devresi arasında izolasyon sağlar.
• ✅ Çıkış sinyalini çoğaltmak için tercih edilebilir.
• ✅ NO veya NC kontak üzerinden farklı kontrol mantıkları kurulabilir.
• ✅ Pano içi ara röle uygulamalarında kullanılabilir.

Eğitim Setlerinde Kullanım

2 kontaklı soketli röle, elektrik ve otomasyon eğitimlerinde röle çalışma mantığını göstermek için oldukça kullanışlıdır. Öğrenciler COM, NO ve NC kontakların bobin enerjisine göre nasıl değiştiğini uygulamalı olarak gözlemleyebilir.

• ✔️ Röle bobini ve kontak yapısı öğretilebilir.
• ✔️ COM-NO-NC kontak mantığı deneylerle gösterilebilir.
• ✔️ Mühürleme devresi uygulamaları yapılabilir.
• ✔️ PLC çıkışı ile röle kontrolü gösterilebilir.
• ✔️ Lamba, buzzer, motor veya valf kontrol deneyleri yapılabilir.

Montajda Dikkat Edilmesi Gerekenler

Röle bağlantısı yapılırken bobin geriliminin 24V DC olduğuna dikkat edilmelidir. Kontaklardan geçirilecek yükün akım ve gerilim değeri, röle ve soket üzerinde belirtilen sınırlar içinde olmalıdır. Bağlantılar yapılmadan önce enerji kesilmelidir.

• ✅ Bobin beslemesi 24V DC olmalıdır.
• ✅ Röle sokete doğru yönde takılmalıdır.
• ✅ COM, NO ve NC uçları bağlantı şemasına göre kullanılmalıdır.
• ✅ Kontak akımı ve gerilimi uygulamaya göre kontrol edilmelidir.
• ✅ Elektrik bağlantıları enerjisiz durumda yapılmalıdır.

Neden 24V DC Soketli Röle Kullanılır?

24V DC soketli röle, otomasyon ve kontrol devrelerinde hem anahtarlama hem de izolasyon amacıyla kullanılan pratik bir elemandır. 2 adet COM-NO-NC kontak yapısı sayesinde birden fazla kontrol senaryosu oluşturulabilir.

700-HN123 soketli yapısı, pano montajında düzenli bağlantı ve kolay bakım avantajı sunar. PLC, sensör, kontrol kartı ve eğitim seti uygulamalarında güvenilir, anlaşılır ve tekrar kullanılabilir bir röle çözümü olarak tercih edilebilir.
