Onka SK16 F5 Bakır Bara Bağlantılı Klemens

Onka SK16 F5 Bakır Bara Bağlantılı Klemens, elektrik panolarında bakır bara üzerinden kablo bağlantısı almak için kullanılan yay baskılı bara klemensi modelidir. Pano içi enerji dağıtımı, bara bağlantıları ve endüstriyel elektrik uygulamalarında düzenli, sağlam ve pratik bağlantı yapılmasına yardımcı olur.

SK16 F5 modeli, 1,5 mm² ile 16 mm² aralığındaki kablo bağlantıları için uygundur. Ürün, 5 mm kalınlığındaki bakır baralara bağlantı yapılabilecek şekilde tasarlanmıştır. Bu özelliği sayesinde pano üretimi, bakım, revizyon ve enerji dağıtım uygulamalarında kullanışlı bir çözüm sunar.

Bakır Bara Üzerinden Güvenli Kablo Bağlantısı

Elektrik panolarında bakır baralar, enerjinin düzenli ve güvenli şekilde dağıtılması için kullanılan önemli iletken elemanlardır. Bara bağlantılı klemens kullanımı, bakır baradan kablo çıkışı alınmasını daha düzenli ve kontrollü hale getirir.

Onka SK16 F5 yay baskılı klemens, pano içerisindeki bara bağlantı noktalarında kablo bağlantısının daha pratik yapılmasını sağlar. Böylece pano içi bağlantı düzeni iyileşir, bakım ve kontrol işlemleri daha kolay hale gelir.

Teknik Özellikler

• ✅ Marka: Onka
• ✅ Model: SK16 F5
• ✅ Ürün kodu: 2140
• ✅ Ürün tipi: Bakır bara bağlantılı klemens
• ✅ Bağlantı yapısı: Yay baskılı
• ✅ Kablo kesiti: 1,5 - 16 mm²
• ✅ Akım değeri: 180 A
• ✅ Gerilim değeri: 690 V
• ✅ Uygun bara kalınlığı: 5 mm
• ✅ Bağlantı vidası: PZ2
• ✅ Kutu adedi: 100 adet

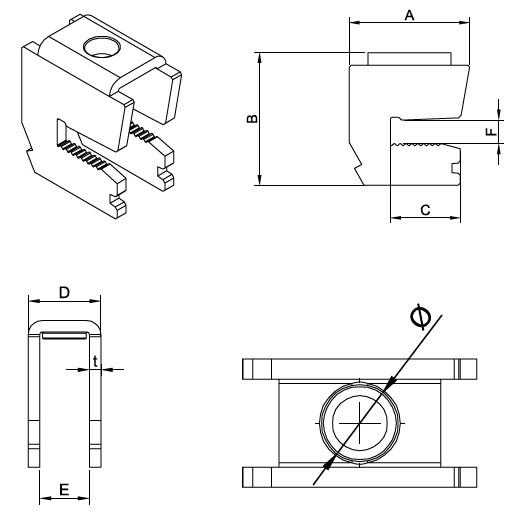

Ölçü Bilgileri

• ✔️ A ölçüsü: 22,7 mm
• ✔️ B ölçüsü: 26,5 mm
• ✔️ C ölçüsü: 14 mm
• ✔️ D ölçüsü: 12 mm
• ✔️ E ölçüsü: 8 mm
• ✔️ F ölçüsü: 5,7 mm
• ✔️ t ölçüsü: 2 mm
• ✔️ Bağlantı çapı: Ø M5

Malzeme Bilgileri

• ✅ Gövde malzemesi: DKP
• ✅ Vida malzemesi: Çelik
• ✅ Yay malzemesi: DKP
• ✅ Sabitleme yayı: Paslanmaz çelik

5 mm Bakır Baralar İçin Uygundur

Onka SK16 F5 bara klemensi, 5 mm kalınlığındaki bakır baralara bağlantı yapılması gereken pano uygulamalarında kullanılabilir. Doğru bara kalınlığına uygun klemens seçimi, bağlantının mekanik olarak sağlam ve elektriksel olarak güvenli yapılması açısından önemlidir.

Sipariş öncesinde kullanılacak baranın kalınlığı, kablo kesiti ve pano içi bağlantı ihtiyacı kontrol edilmelidir. Bu ürün, 5 mm bara kalınlığı için uygun yapıda olduğundan, aynı kesitteki bara bağlantı uygulamalarında tercih edilebilir.

Yay Baskılı Bara Klemensi Ne İşe Yarar?

Yay baskılı bara klemensi, elektrik panolarında bakır bara üzerinden kablo çıkışı almak için kullanılan bağlantı elemanıdır. Bara üzerine sabitlenerek iletken bağlantısının daha düzenli yapılmasına yardımcı olur.

Bu yapı, pano içerisinde kabloların gelişigüzel bağlanmasını önler ve bağlantı noktalarının daha kolay takip edilmesini sağlar. Özellikle enerji dağıtımı yapılan panolarda, bara üzerinden alınan çıkışların düzenli olması bakım ve kontrol süreçlerini kolaylaştırır.

Kullanım Alanları

Onka SK16 F5 bakır bara bağlantılı klemens, elektrik panolarında bara üzerinden bağlantı alınması gereken birçok uygulamada kullanılabilir. Pano üreticileri, elektrik bakım ekipleri ve endüstriyel otomasyon uygulamaları için pratik bir bağlantı çözümüdür.

• ✔ Elektrik dağıtım panoları
• ✔ Kumanda ve kontrol panoları
• ✔ Kompanzasyon panoları
• ✔ Makine elektrik panoları
• ✔ Endüstriyel otomasyon panoları
• ✔ Bakır bara üzerinden kablo çıkışı alınan sistemler
• ✔ Pano bakım ve revizyon uygulamaları
• ✔ Enerji dağıtımı yapılan elektrik tesisatları

Neden Onka SK16 F5 Bara Klemensi Kullanılır?

Pano içinde yüksek akım taşıyan bakır baralar üzerinden güvenli bağlantı alınması gerektiğinde, doğru klemens seçimi büyük önem taşır. Onka SK16 F5, 1,5 - 16 mm² kablo kesiti aralığında kullanım imkânı sunarak farklı pano bağlantılarında esnek kullanım sağlar.

Yay baskılı yapısı ve 5 mm bara uyumu sayesinde bağlantı noktalarının düzenli oluşturulmasına yardımcı olur. Bu da pano içerisindeki kablo düzenini iyileştirir ve bağlantıların daha kontrollü yapılmasını sağlar.

Ürünün Sağladığı Avantajlar

• ✅ 5 mm bakır baralara uygun bağlantı imkânı sunar
• ✅ 1,5 - 16 mm² kablo kesiti aralığında kullanılabilir
• ✅ Pano içi bağlantıların daha düzenli yapılmasına yardımcı olur
• ✅ Bakır bara üzerinden pratik kablo çıkışı alınmasını sağlar
• ✅ Kumanda, dağıtım ve otomasyon panolarında kullanılabilir
• ✅ Bakım ve revizyon işlemlerinde bağlantı noktalarının takip edilmesini kolaylaştırır
• ✅ Endüstriyel pano uygulamaları için uygun bağlantı elemanıdır

Ürün Seçerken Dikkat Edilmesi Gerekenler

• 1️⃣ Kullanılacak bakır baranın 5 mm kalınlığında olduğu kontrol edilmelidir
• 2️⃣ Bağlanacak kablo kesitinin 1,5 - 16 mm² aralığında olması gerekir
• 3️⃣ Pano içerisindeki akım ve gerilim değerleri ürün değerleriyle uyumlu olmalıdır
• 4️⃣ Montaj yapılacak alanın ürün ölçülerine uygunluğu kontrol edilmelidir
• 5️⃣ Elektrik bağlantıları yetkili ve uzman kişiler tarafından yapılmalıdır

Sonuç

Onka SK16 F5 Bakır Bara Bağlantılı Klemens, 5 mm kalınlığındaki bakır baralar üzerinde kablo bağlantısı yapmak için kullanılan yay baskılı bir pano bağlantı elemanıdır.

1,5 - 16 mm² kablo kesiti, 180 A akım ve 690 V gerilim değeri ile elektrik dağıtım panolarında, kumanda sistemlerinde, otomasyon panolarında ve endüstriyel enerji dağıtım uygulamalarında tercih edilebilir.
