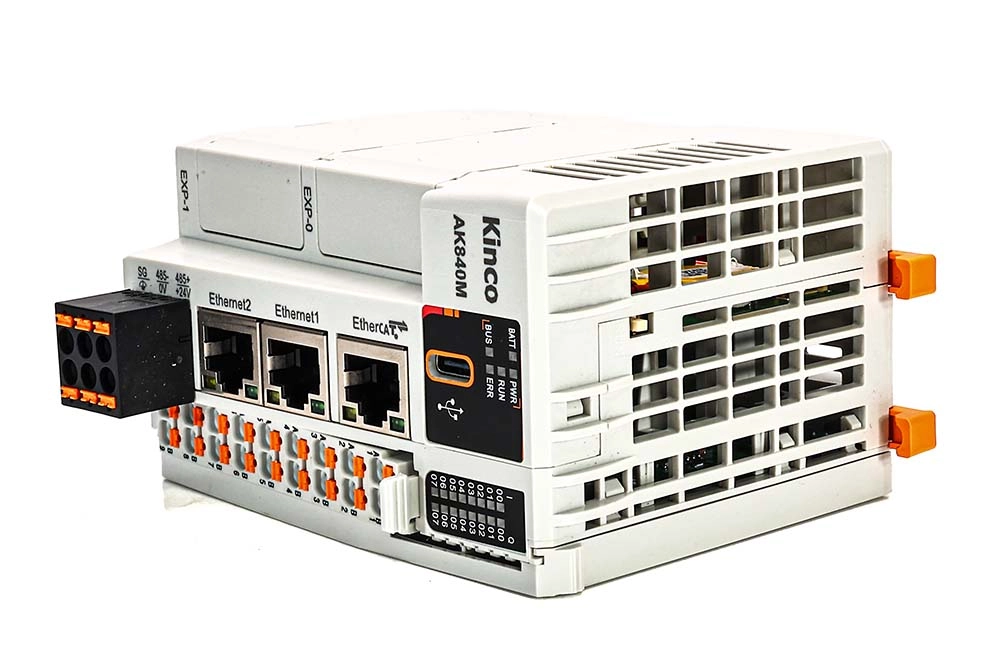

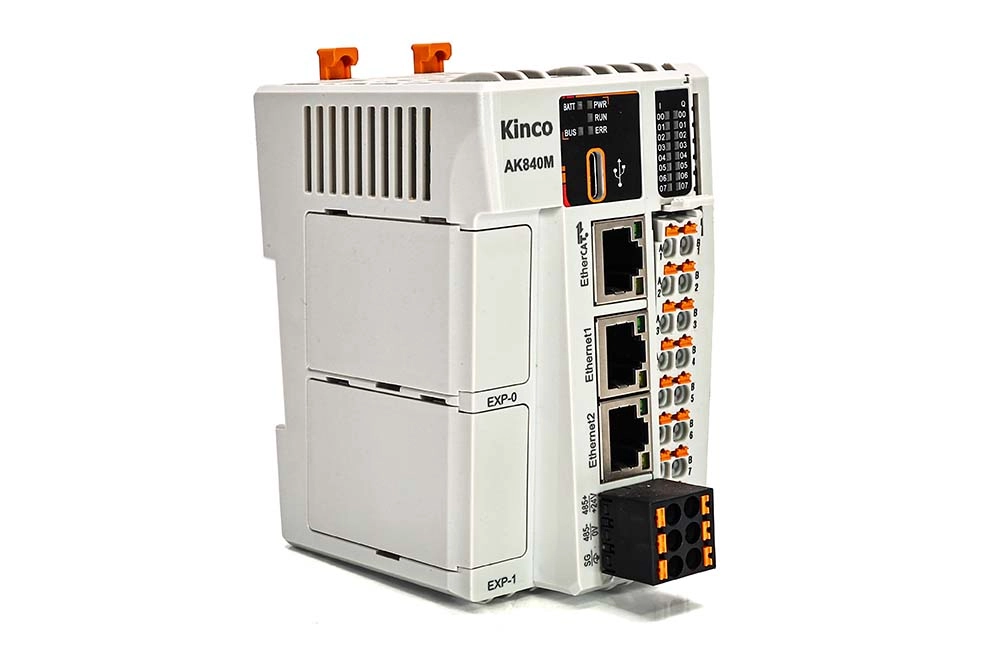

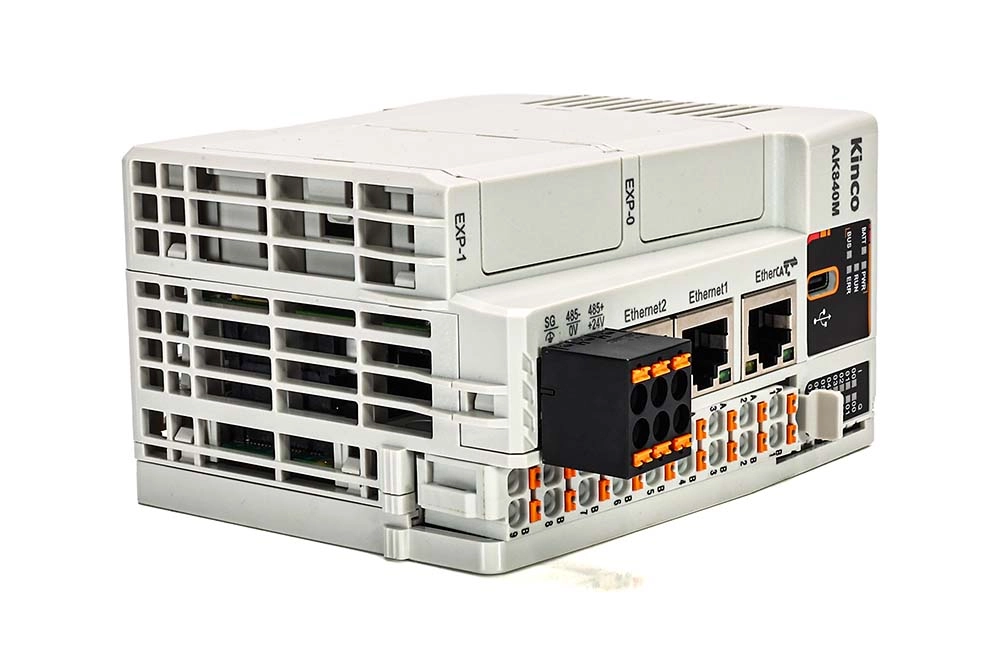

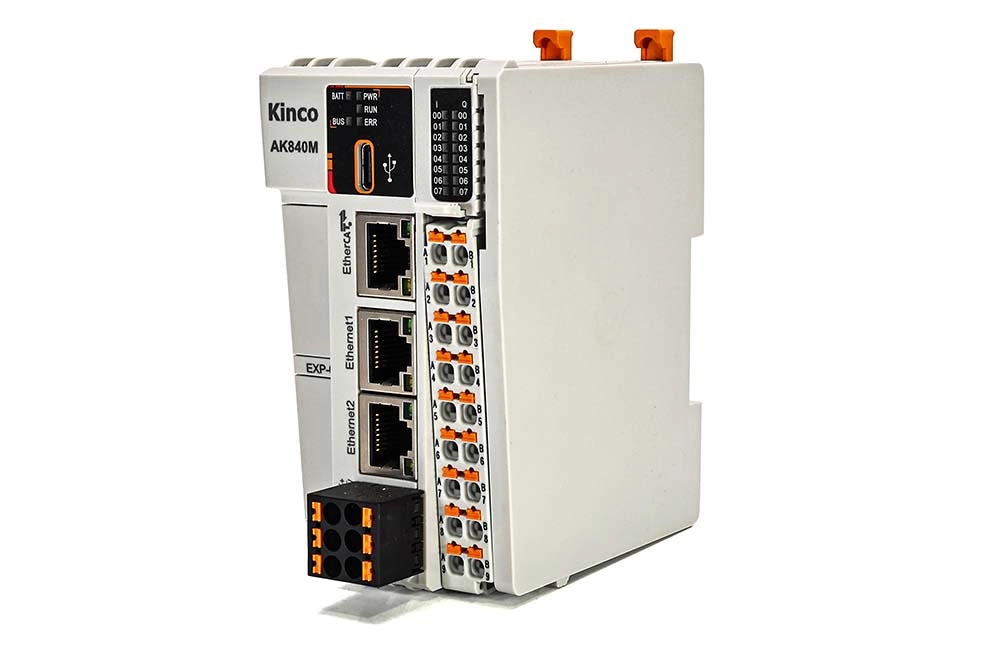

Kinco AK840M-0808DTP Motion Kontrol PLC

Kinco AK840M-0808DTP Motion Kontrol PLC, endüstriyel otomasyon ve hareket kontrol uygulamaları için geliştirilmiş kompakt yapılı bir PLC çözümüdür. Bu cihaz, AK840M ana işlemci üzerine 8 dijital giriş ve 8 PNP transistör çıkışa sahip RP-20-0808DTP modülünün eklenmesiyle oluşturulmuş bir kontrol sistemidir.

AK840M-0808DTP, EtherCAT haberleşme desteği sayesinde servo sürücüler, uzak I/O modülleri ve hareket kontrol sistemleriyle yüksek hızlı haberleşme kurulmasına olanak sağlar. 8~32 eksene kadar senkron hareket kontrolü desteklemesi, ürünü makine otomasyonu, eksen kontrolü ve çok eksenli sistemler için güçlü bir seçenek haline getirir.

Cihaz, CoDeSys IEC61131-3 programlama altyapısını destekler. Bu sayede Ladder, Structured Text, Function Block Diagram gibi endüstriyel PLC programlama yöntemleriyle kullanılabilir. Kompakt modüler yapısı, DIN ray montajı ve genişleme modülü desteği sayesinde pano içi uygulamalarda pratik kurulum imkanı sunar.

Genel Özellikler

• ✔️ Kinco AK8X0 serisi motion controller yapısına sahiptir.
• ✔️ AK840M ana işlemci ve RP-20-0808DTP I/O modülü birleşiminden oluşur.
• ✔️ EtherCAT haberleşme ile çok eksenli hareket kontrolü için uygundur.
• ✔️ 8 dijital giriş ve 8 PNP transistör çıkış yapısına sahiptir.
• ✔️ CoDeSys IEC61131-3 programlama desteği sunar.
• ✔️ 2 Ethernet, 1 RS485 ve 1 USB OTG arayüzüne sahiptir.
• ✔️ Makine otomasyonu, servo kontrol ve motion control uygulamaları için kullanılabilir.

Teknik Özellikler

• ✅ Ürün Modeli: AK840M-0808DTP
• ✅ Marka: Kinco
• ✅ Ürün Tipi: Motion Kontrol PLC
• ✅ Ana İşlemci: AK840M
• ✅ I/O Modülü: RP-20-0808DTP
• ✅ Dijital Giriş: 8 kanal, 24V DC, PNP/NPN destekli
• ✅ Dijital Çıkış: 8 kanal, 24V DC, PNP transistör çıkış
• ✅ Besleme Gerilimi: 24V DC ±20%
• ✅ Program Hafızası: 32MB
• ✅ Data Hafızası: 32MB
• ✅ Kalıcı Hafıza: 1MB
• ✅ Montaj Tipi: DIN35 ray montaj
• ✅ Ölçüler: 57 x 180 x 80 mm

Haberleşme Özellikleri

Kinco AK840M-0808DTP, gelişmiş haberleşme arayüzleri sayesinde hem saha cihazlarıyla hem de üst seviye kontrol sistemleriyle entegre çalışabilir. EtherCAT, Ethernet ve RS485 arayüzleri, farklı otomasyon uygulamalarında esnek bağlantı imkanı sağlar.

• ✔ 1 x EtherCAT haberleşme arayüzü bulunur.
• ✔ 2 x Ethernet portu ile TCP master/slave haberleşme desteklenir.
• ✔ Ethernet kanalları üzerinden program yükleme ve indirme yapılabilir.
• ✔ 1 x RS485 portu ile Modbus RTU master/slave haberleşme desteklenir.
• ✔ 1 x USB OTG arayüzü bulunur.
• ✔ USB bellek üzerinden firmware güncelleme desteği vardır.

Motion Control Özellikleri

AK840M-0808DTP Motion Kontrol PLC, hareket kontrol odaklı makine uygulamaları için tasarlanmıştır. EtherCAT altyapısı sayesinde servo sürücülerle hızlı ve senkron haberleşme kurulabilir.

• ✅ 8~32 eksen hareket kontrolünü destekler.
• ✅ 1~4 ms senkron hareket kontrol çevrimi sunar.
• ✅ Elektronik dişli uygulamalarını destekler.
• ✅ Elektronik kam uygulamaları için kullanılabilir.
• ✅ İnterpolasyon gibi çok eksenli motion control fonksiyonlarını destekler.
• ✅ Servo eksen kontrolü ve senkron hareket gerektiren sistemler için uygundur.

Dijital Giriş ve Çıkış Yapısı

Bu ürün, 8 dijital giriş ve 8 PNP transistör çıkış yapısına sahiptir. Dijital girişler PNP/NPN bağlantı tiplerini destekler. Bu yapı, sensör, buton, switch ve saha sinyallerinin PLC sistemine alınması için pratik bir kullanım sağlar.

• 1️⃣ 8 kanal dijital giriş bulunur.
• 1️⃣ Dijital girişler PNP/NPN sinyal tiplerini destekler.
• 1️⃣ 8 kanal PNP transistör çıkış bulunur.
• 1️⃣ Çıkışlar 24V DC saha cihazlarının kontrolünde kullanılabilir.
• 1️⃣ 2 kanal yüksek hızlı sayıcı desteği bulunur.
• 1️⃣ A/B faz ve pulse/direction sinyalleri için yüksek hızlı giriş desteği sunar.

Genişleme Modülü Desteği

Kinco AK840M-0808DTP, Kinco K-bus backplane yapısı üzerinden RP20 serisi genişleme modülleriyle birlikte kullanılabilir. Bu sayede sistem ihtiyacına göre dijital giriş, dijital çıkış, analog giriş, analog çıkış, sıcaklık ölçüm ve farklı I/O modülleri eklenebilir.

• ✔️ Kinco K-bus backplane genişleme altyapısını destekler.
• ✔️ 16 adede kadar RP20 serisi genişleme modülü bağlanabilir.
• ✔️ Dijital giriş ve çıkış modülleriyle genişletilebilir.
• ✔️ Analog giriş ve analog çıkış modülleriyle kullanılabilir.
• ✔️ Termokupl ve RTD sıcaklık modülleriyle proses kontrol uygulamalarına uyarlanabilir.
• ✔️ Modüler tasarımı sayesinde farklı otomasyon ihtiyaçlarına göre yapılandırılabilir.

Programlama ve Yazılım

AK840M-0808DTP PLC, CoDeSys tabanlı programlama altyapısını destekler. IEC61131-3 standardına uygun programlama yapısı sayesinde endüstriyel otomasyon projelerinde yaygın kullanılan PLC programlama dilleriyle çalışılabilir.

• ✅ CoDeSys programlama yazılımı ile kullanılabilir.
• ✅ IEC61131-3 standardını destekler.
• ✅ Ladder Diagram programlama için uygundur.
• ✅ Structured Text programlama yapılabilir.
• ✅ Function Block Diagram yapıları kullanılabilir.
• ✅ Motion control fonksiyon bloklarıyla servo eksen kontrolü yapılabilir.

Kullanım Alanları

Kinco AK840M-0808DTP Motion Kontrol PLC, çok eksenli hareket, hızlı haberleşme ve modüler I/O ihtiyacı bulunan otomasyon sistemlerinde kullanılabilir. Kompakt yapısı sayesinde makine panolarında yer tasarrufu sağlar.

• ✔ Servo kontrollü makine sistemleri
• ✔ Çok eksenli motion control uygulamaları
• ✔ CNC ve özel makine otomasyonu
• ✔ Paketleme makineleri
• ✔ Etiketleme ve dolum sistemleri
• ✔ Konveyör ve taşıma hatları
• ✔ Robotik uygulamalar
• ✔ Eğitim setleri ve otomasyon deney sistemleri

Sipariş ve Ürün Yapısı

Bu ürün, AK840M ana işlemci üzerine RP-20-0808DTP 8 giriş / 8 PNP transistör çıkış modülünün eklenmesiyle oluşturulan AK840M-0808DTP modelidir. Sipariş verirken model kodunun AK840M-0808DTP olduğuna dikkat edilmelidir.

• ✅ Ana işlemci: AK840M
• ✅ Eklenen modül: RP-20-0808DTP
• ✅ Toplam giriş: 8 dijital giriş
• ✅ Toplam çıkış: 8 PNP transistör çıkış
• ✅ Nihai ürün kodu: AK840M-0808DTP

Neden Kinco AK840M-0808DTP?

Kinco AK840M-0808DTP, hareket kontrol, haberleşme ve modüler genişleme özelliklerini tek yapıda sunan güçlü bir PLC çözümüdür. EtherCAT desteği sayesinde servo sürücülerle senkron hareket kontrolü yapılabilirken, dahili giriş ve çıkış yapısı temel saha sinyallerinin doğrudan kontrol edilmesine imkan sağlar.

CoDeSys programlama desteği, 32MB program hafızası, 32MB data hafızası, 24V DC besleme yapısı ve DIN ray montajı ile endüstriyel makine otomasyonlarında kullanılabilecek esnek ve güçlü bir motion control PLC seçeneğidir.
