ElektroPnömatik Eğitim Seti | FlexiBench V24 Panel

FlexiBench V24 taşımalı panel üzerinde hazırlanmış ElektroPnömatik Eğitim Seti; temel pnömatik devreleri elektropnömatik elemanlarla birleştirip uygulamalı eğitimler, laboratuvar dersleri ve prototipleme için ideal bir çözümdür. Modüler ray sistemi, hızlı tak-çıkar ve PLC / sensör entegrasyonuna uygunluk sağlar.

Bu set; tek ve çift etkili silindirler, çeşitli 3/2 ve 5/2 valf modülleri, 24V röle modülü ile start/stop buton modüllerini içerir. Tüm modüller FlexiBench V24 rayına monte edilebilir. Set, pnömatik uygulamaların yanı sıra elektropnömatik kontrol devrelerinin kurulmasını ve PLC entegrasyonunu destekleyecek şekilde tasarlanmıştır.

Öne Çıkan Özellikler

• ✔️ Eloksal kaplı alüminyum gövde ve T-slot ray; sağlam, hafif ve taşıması kolay.
• ✔️ Modüler yapı: valf, silindir ve sensör modüllerini aletsiz konumlandırma.
• ✔️ Elektropnömatik kombinasyonlar için 24V DC röle ve besleme dağıtım modülü.
• ✔️ Eğitim odaklı: pnömatik uygulamalar kitapçığı ile gelen örnek devreler.
• ✔️ Hava dağıtım bloğu ve 4 mm bağlantı hortumlarıyla eksiksiz başlangıç kiti.

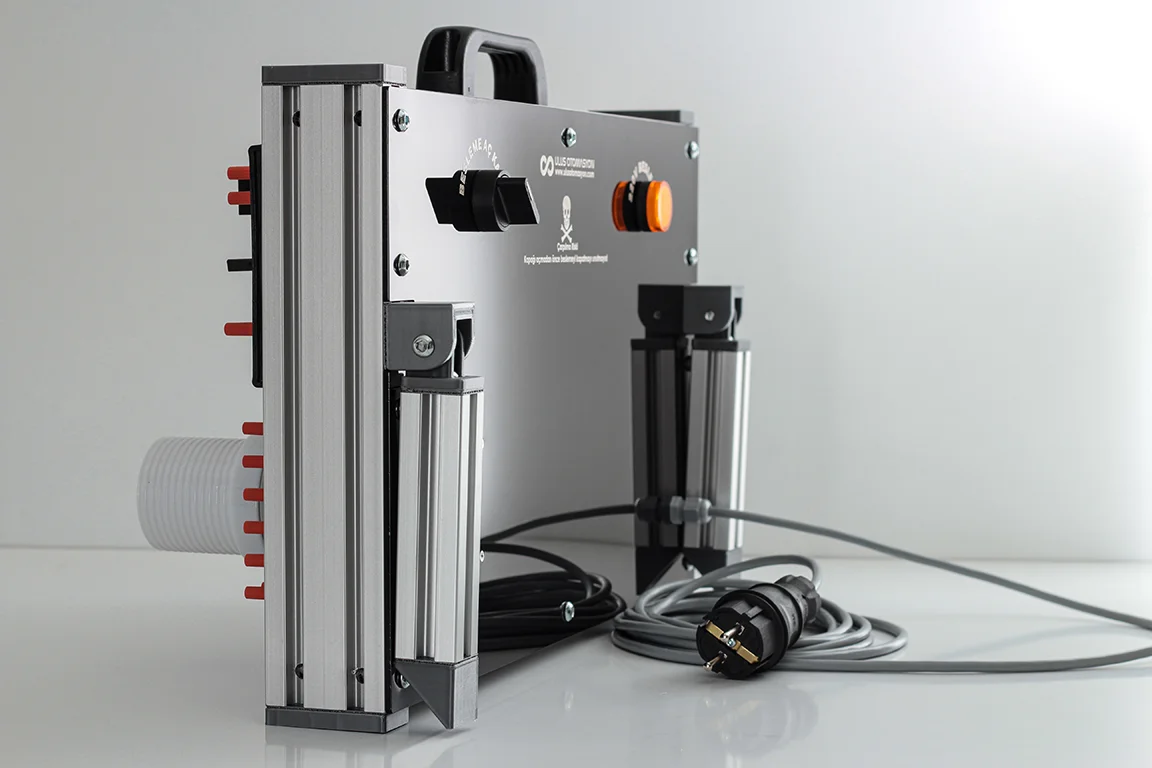

• ✔️ Arka panel bakımı kolaylaştıran açılabilir siyah pleksi kapak.

Teknik Özellikler

• ✅ Gövde / Ray: Eloksal kaplı alüminyum (T-slot)
• ✅ Uzunluk: 497 mm
• ✅ Yükseklik: 300 mm (tutma kulbu hariç)
• ✅ Derinlik: 99 mm
• ✅ Elektrik Besleme: 220 V AC giriş → 24 V DC 2.2 A çıkış (dahili güç kaynağı / dağıtım)
• ✅ Pnömatik Bağlantı: Ø6 mm hızlı bağlantı / dağıtım bloğu

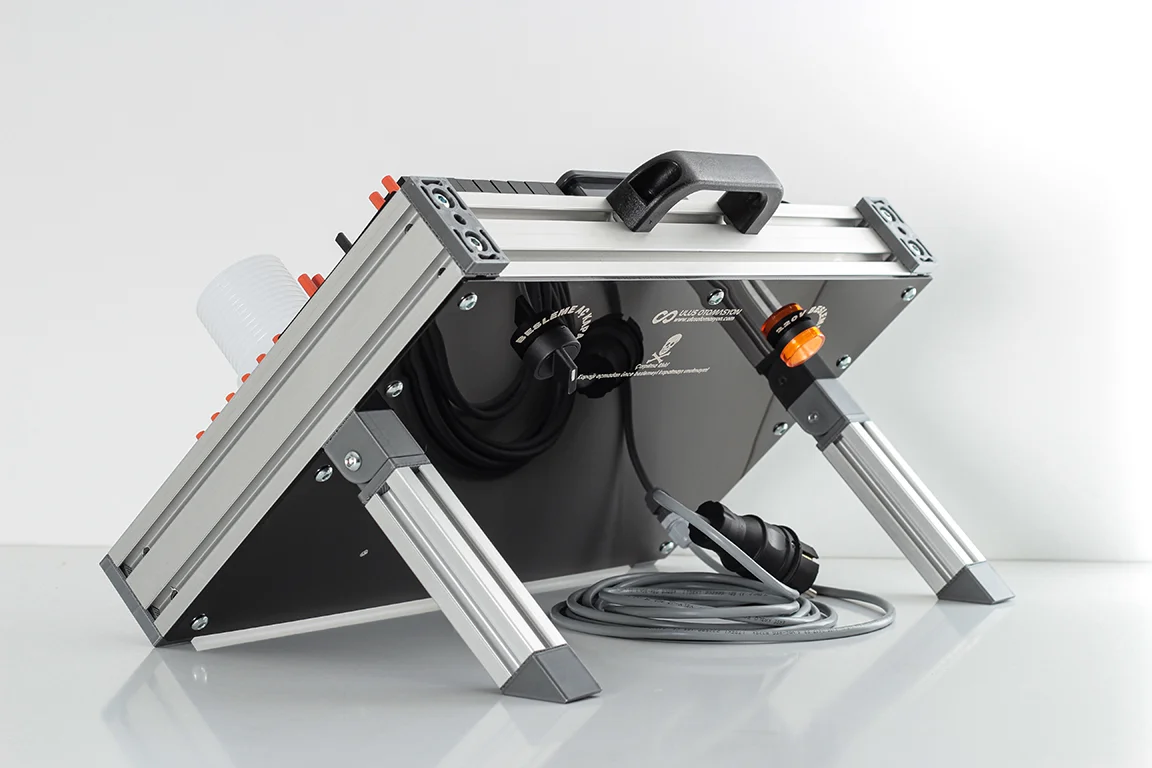

• ✅ Taşınabilirlik: Ergonomik kulp + katlanabilir ayaklar

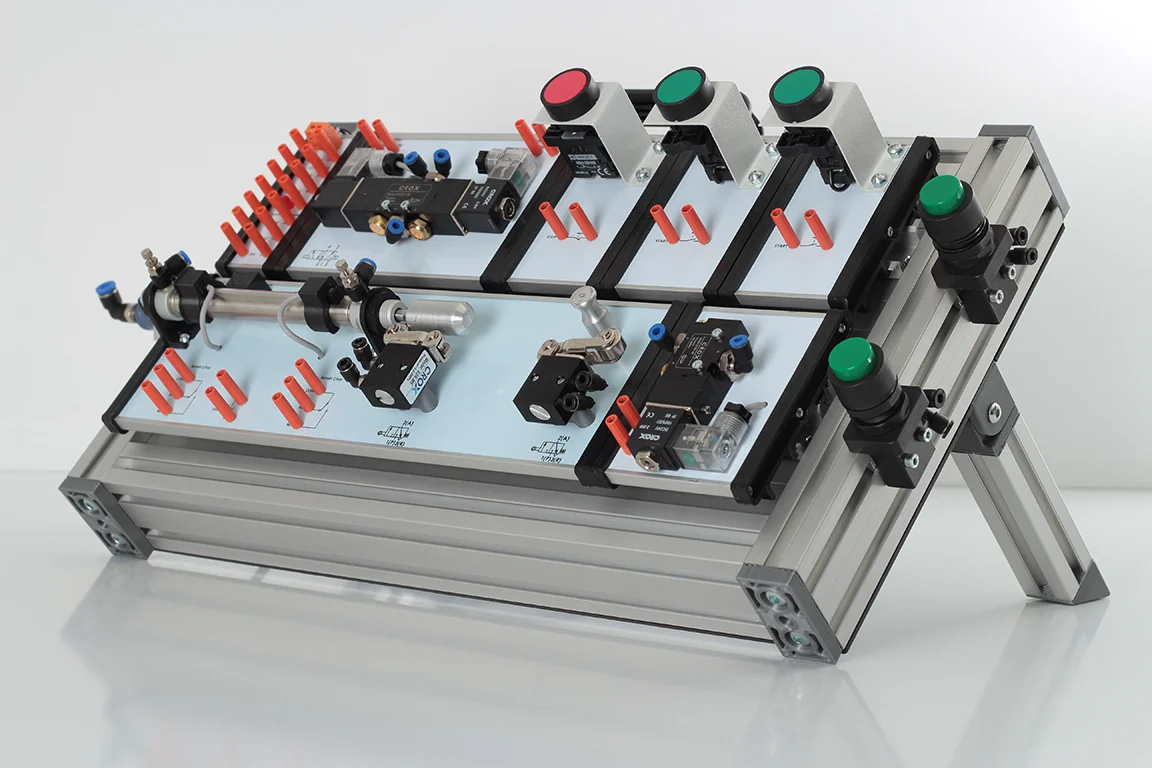

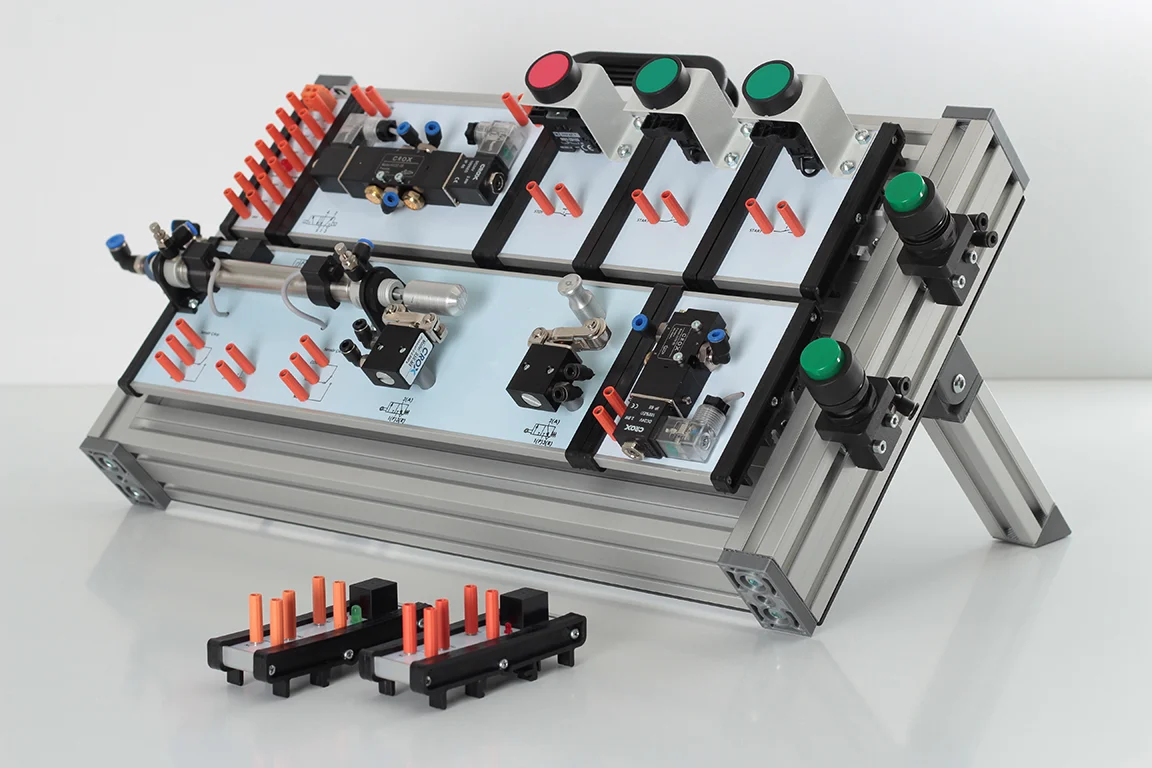

Paket İçeriği

• ✔ Tek Etkili Silindir Modülü
• ✔ Çift Etkili Silindir Modülü
• ✔ 5/2 Çift Bobinli Valf Modülü
• ✔ 5/2 Tek Bobinli Valf Modülü
• ✔ 3/2 Tek Bobinli Valf Modülü
• ✔ 24V DC Röle Modülü
• ✔ Start Butonu Modülü
• ✔ Stop Butonu Modülü
• ✔ Hava Dağıtım Bloğu
• ✔ 3/2 Elle Kumandalı Valf Modülü
• ✔ 4 mm Bağlantı Hortumları (set)
• ✔ Pnömatik Uygulamalar Kitapçığı (basılı / PDF)
• ✔ 24V Besleme Dağıtım Modülü
• ✔ FlexiBench V24 raylı panel (gövde + arka kapak)
• ✔ Test Kablosu

Eğitim & Uygulama Örnekleri

• 1️⃣ Tek/çift etkili silindir kontrol devreleri
• 2️⃣ 3/2 valf ile manuel kumanda uygulamaları
• 3️⃣ 5/2 valf ile hava-uyarı kontrollü otomasyon devreleri
• 4️⃣ Röle ile PLC çıkışlarının izolasyonu / sürülmesi
• 5️⃣ Elektropnömatik senkronizasyon ve mantık devreleri
• 6️⃣ PLC veya HMI entegrasyonuyla otomatik proses senaryoları

Neden Bu Set?

• Eğitime Hazır: Öğrenciler ve teknisyenler için pratik devre kurma imkânı.
• Genişletilebilir: Aynı raya ek PLC, sensör veya motor modülleri takılabilir.
• Güvenli Deney: 24V DC kontrollü çıkışlar ve röle koruması.
• Taşınabilir & Dayanıklı: Saha eğitimi ve atölye kullanımı için uygun.
• Dokümantasyon: Uygulama kitapçığı sayesinde hızlı öğrenme.

Uyum & Genişletme

Set, FlexiBench V24 ekosistemiyle uyumludur. Delta, Siemens, Kinco vb. PLC modülleri, ikaz lambası, sensör modülleri veya elektrovalfler kolayca eklenebilir. Genişletme modülleri için: https://www.gobarnet.com/egitim-modulleri-deney-modulleri
