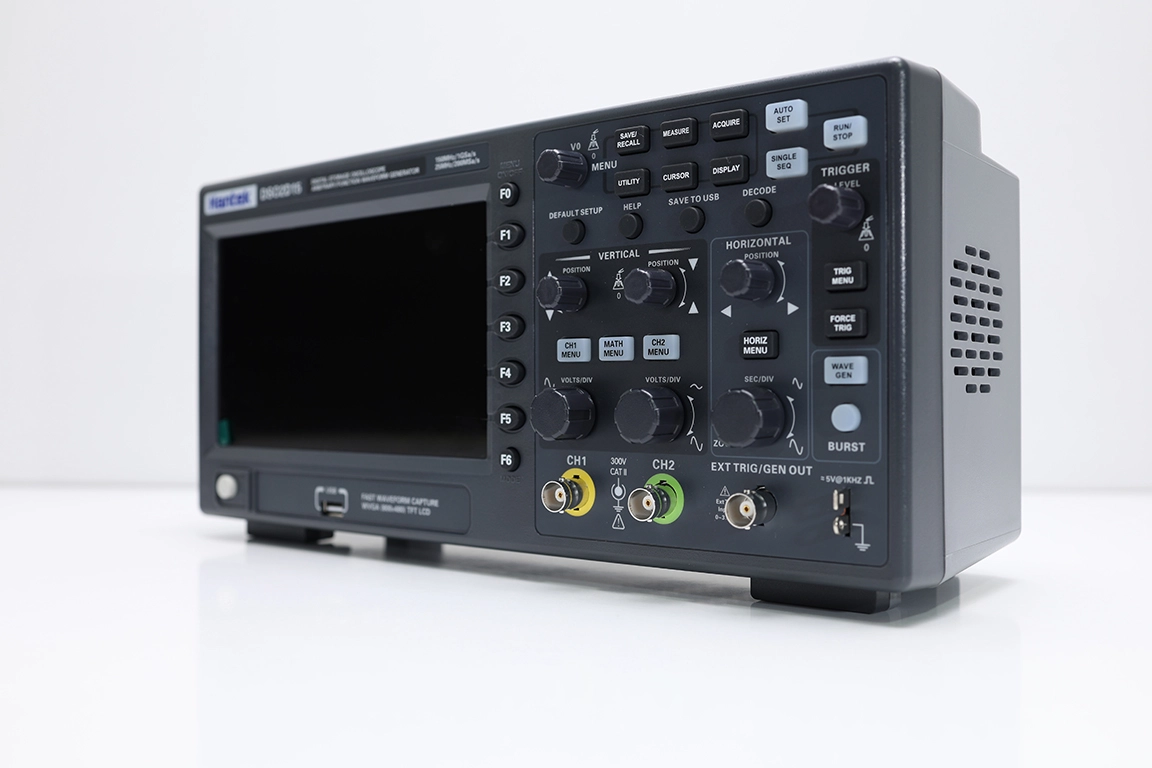

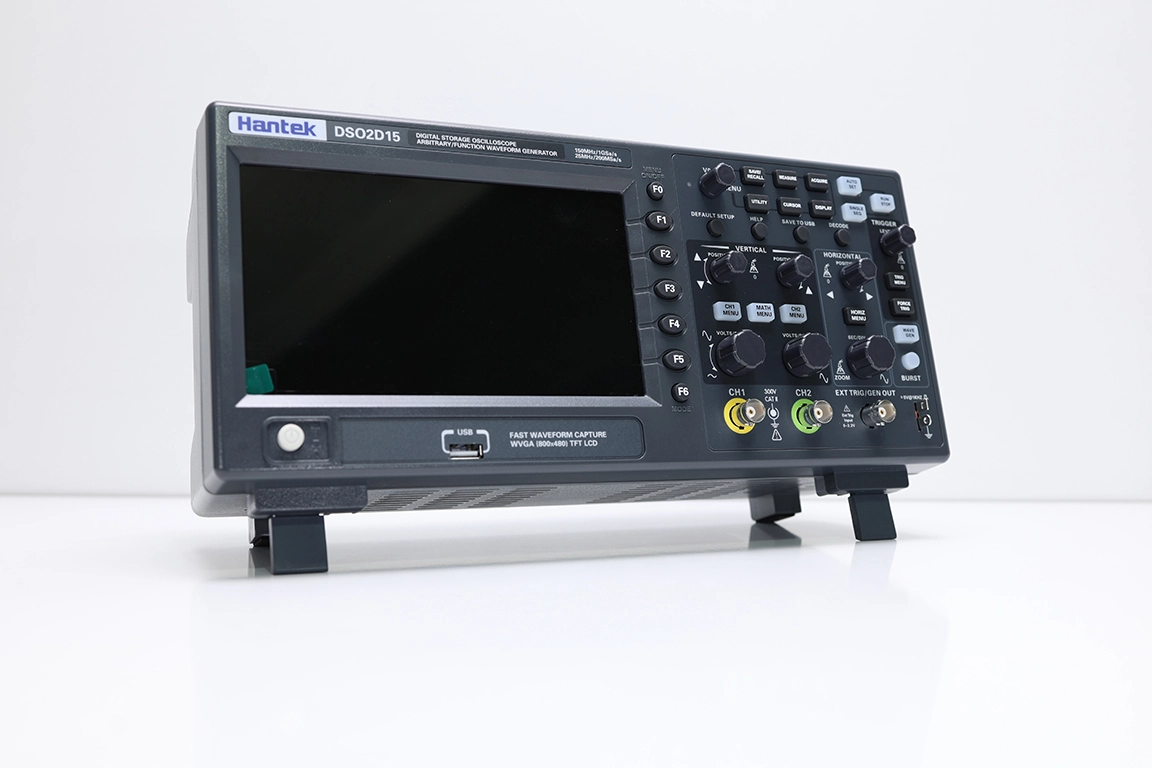

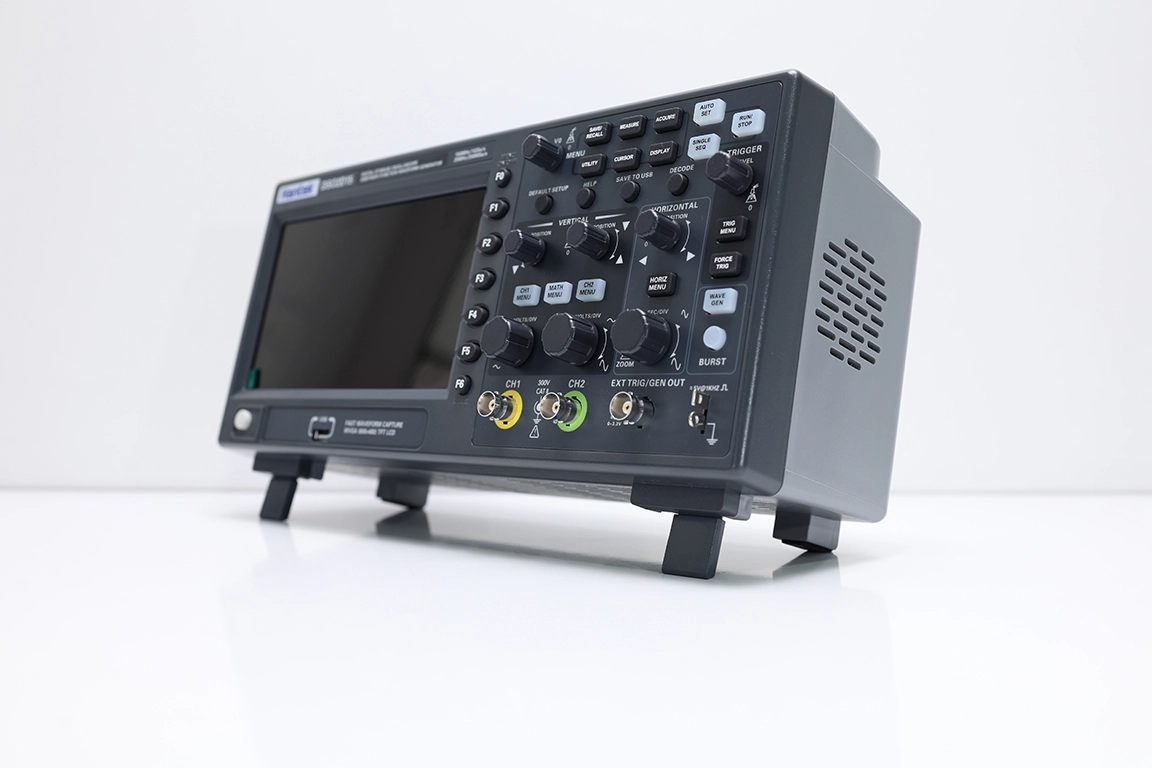

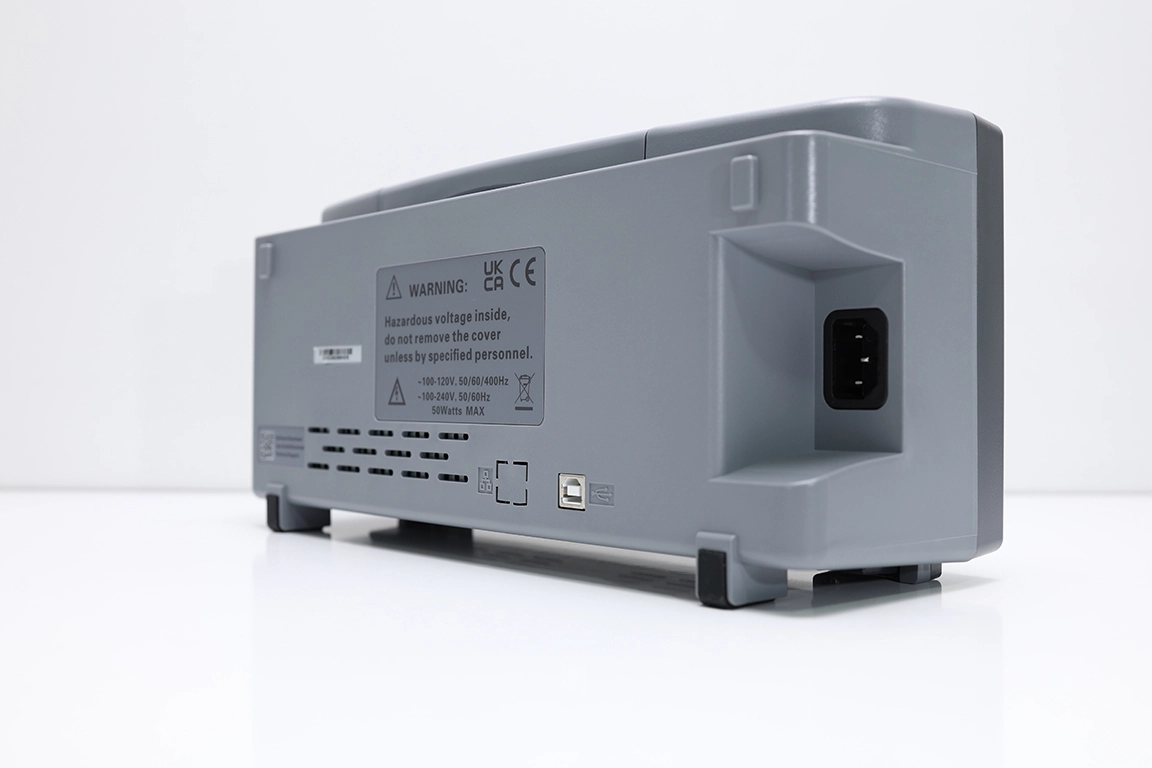

Hantek DSO2D15 2 Kanal 150MHz Dijital Osiloskop – Dahili 25MHz Dalga Formu Üreticisi

Hantek DSO2D15, mühendisler, teknisyenler ve elektronik meraklıları için tasarlanmış, yüksek performanslı ve ekonomik bir 2 kanallı dijital depolama osiloskobudur. 150MHz bant genişliği, 1GSa/s örnekleme hızı ve 8M hafıza derinliği ile gerçek dalga formlarını yüksek doğrulukla yakalar. Dahili 1 kanallı 25MHz rastgele dalga formu üreticisi (AWG) sayesinde ayrı bir sinyal jeneratörüne ihtiyaç duymadan test ve geliştirme işlemlerinizi tek cihazdan yürütebilirsiniz.

Temel Özellikler

• ✅ 150MHz Analog Bant Genişliği – Yüksek frekanslı sinyalleri net biçimde gözlemleyin
• ✅ 1GSa/s Örnekleme Hızı (tek kanal) / 500MSa/s (çift kanal) – Hızlı geçici olayları kaçırmayın
• ✅ 8M Hafıza Derinliği (tek kanal) / 4M (çift kanal) – Uzun süreli dalga formlarını eksiksiz kaydedin
• ✅ Dahili 1 Kanal 25MHz AWG – Sinüs, kare, rampa, gürültü ve rastgele dalga formu çıkışı
• ✅ 7'' TFT Renkli Ekran – 800×480 piksel çözünürlük, 16 milyon renk desteği
• ✅ 2 Adet Dijital Voltmetre (DVM) + 6 Haneli Donanımsal Frekans Sayacı
• ✅ 32 Otomatik Ölçüm Türü – İstatistik destekli maksimum, minimum ve standart sapma ölçümleri
• ✅ USB Host/Device arayüzü ile tek tuşla ekran görüntüsü alma ve veri kaydetme

Tetikleme ve Protokol Desteği

DSO2D15, 14 farklı tetikleme moduna sahiptir. Kenar, darbe genişliği, video, eğim ve zaman aşımı tetiklemelerinin yanı sıra 5 seri protokol tetikleme ve deşifreleme özelliği sunmaktadır.

• ✔️ UART / RS232 – Seri haberleşme protokolü tetikleme ve analizi
• ✔️ I2C (IIC) – Adres ve veri bazlı tetikleme desteği
• ✔️ SPI – 4, 8, 16, 24 ve 32 bit veri genişliği desteği
• ✔️ CAN – Otomotiv ve endüstriyel bus iletişimi analizi
• ✔️ LIN – Düşük hızlı otomotiv ağ protokolü deşifreleme

Teknik Özellikler

• ✔️ Kanal Sayısı: 2 (bağımsız kontrollerle)
• ✔️ Bant Genişliği: 150MHz
• ✔️ Örnekleme Hızı: 1GSa/s (tek kanal) / 500MSa/s (çift kanal)
• ✔️ Hafıza Derinliği: 8M (tek kanal) / 4M (çift kanal)
• ✔️ Dikey Çözünürlük: 8 bit (yüksek çözünürlük modunda 12 bit'e kadar)
• ✔️ Dikey Hassasiyet: 2mV/div – 10V/div
• ✔️ Yatay Ölçek: 2ns/div – 100s/div
• ✔️ Zaman Tabanı Modu: Y-T, X-Y, Roll
• ✔️ Giriş Empedansı: 1MΩ ±2% ‖ 13pF ±3pF
• ✔️ AWG Çıkışı: 10mV–7Vp-p (yüksek empedans) / 5mV–3.5Vp-p (50Ω)
• ✔️ Ekran: 7'' TFT, 800×480 piksel, 16M renk
• ✔️ Bağlantı: USB Host, USB Device
• ✔️ Güç Tüketimi: <30W
• ✔️ Boyutlar: 318 × 150 × 110 mm | Ağırlık: 1900g
• ✔️ Çalışma Sıcaklığı: 0°C – 50°C

Hangi Uygulamalar İçin Uygundur?

• ✔ Gömülü sistem geliştirme ve mikrodenetleyici tabanlı devre tasarımı
• ✔ Güç elektroniği ve enerji dönüştürücü analizi
• ✔ Otomotiv elektroniği – CAN, LIN bus hata ayıklama
• ✔ Haberleşme sistemleri – UART, SPI, I2C protokol doğrulama
• ✔ Eğitim ve araştırma laboratuvarları
• ✔ Endüstriyel bakım ve saha ölçümleri

Kutu İçeriği

• 1️⃣ Hantek DSO2D15 Dijital Ossiloskop
• 2️⃣ 2× Prob (PP-150B veya muadili, 150MHz)
• 3️⃣ USB Kablosu
• 4️⃣ Güç Kablosu
• 5️⃣ Kullanım Kılavuzu
