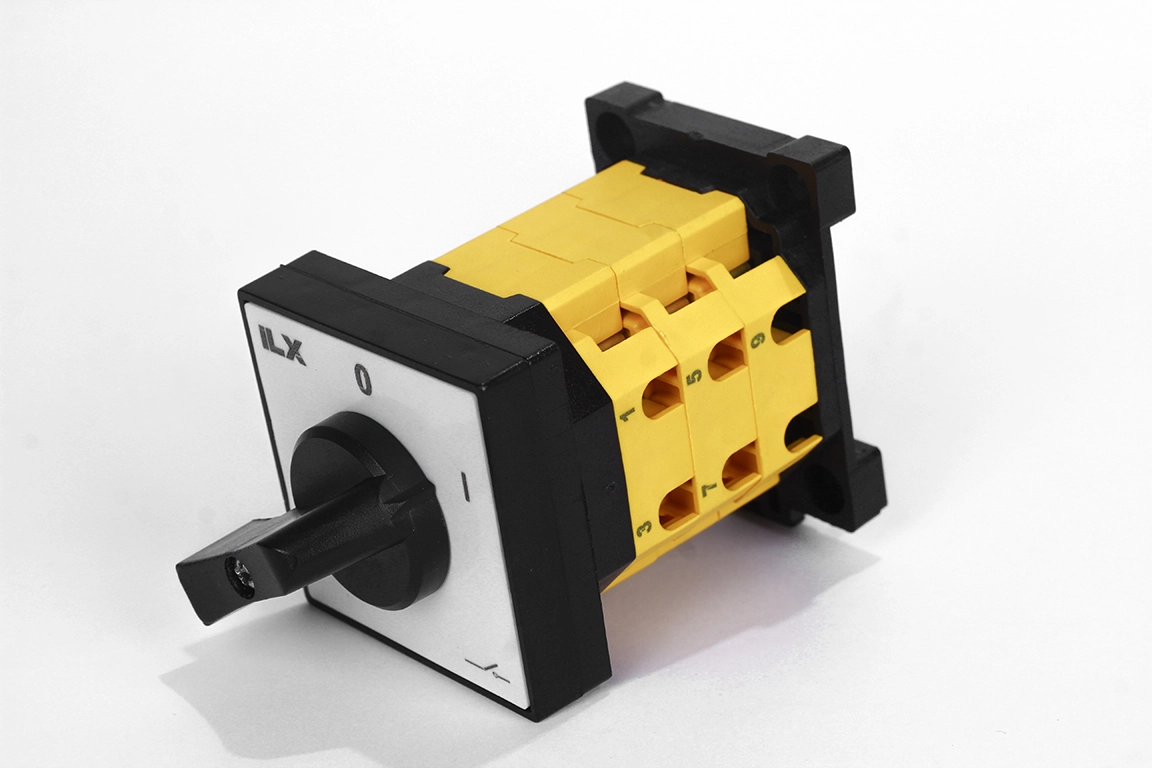

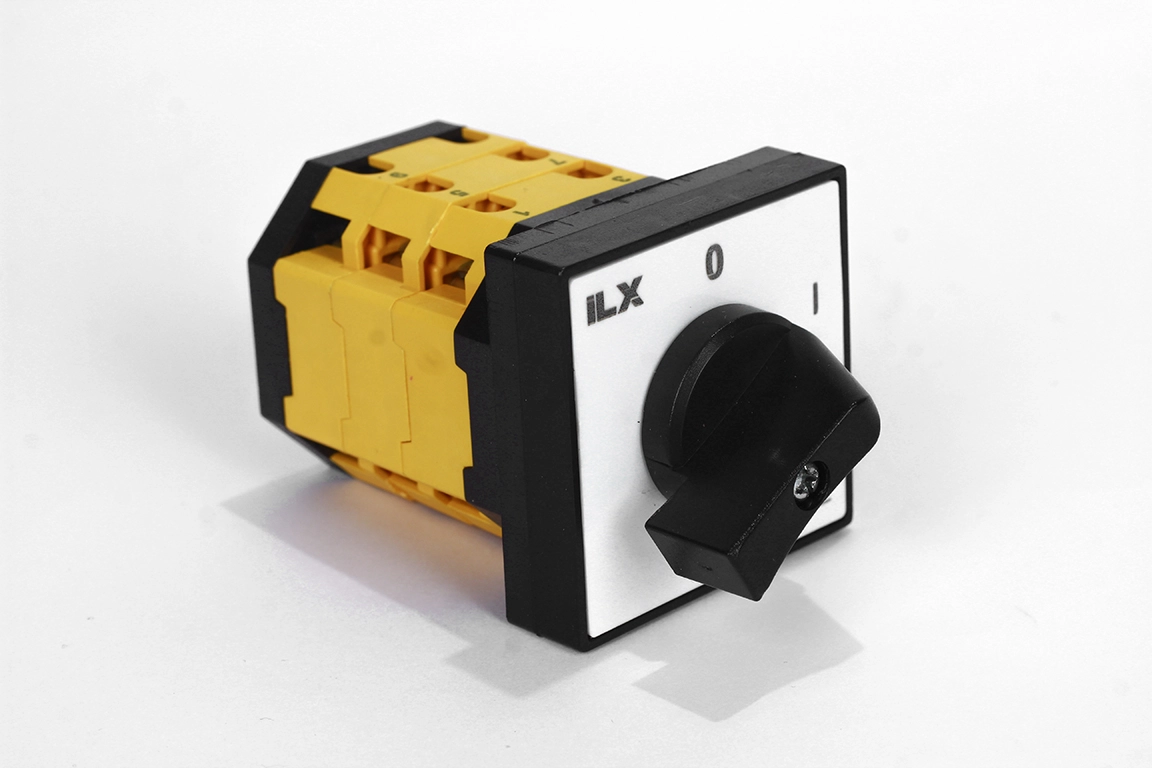

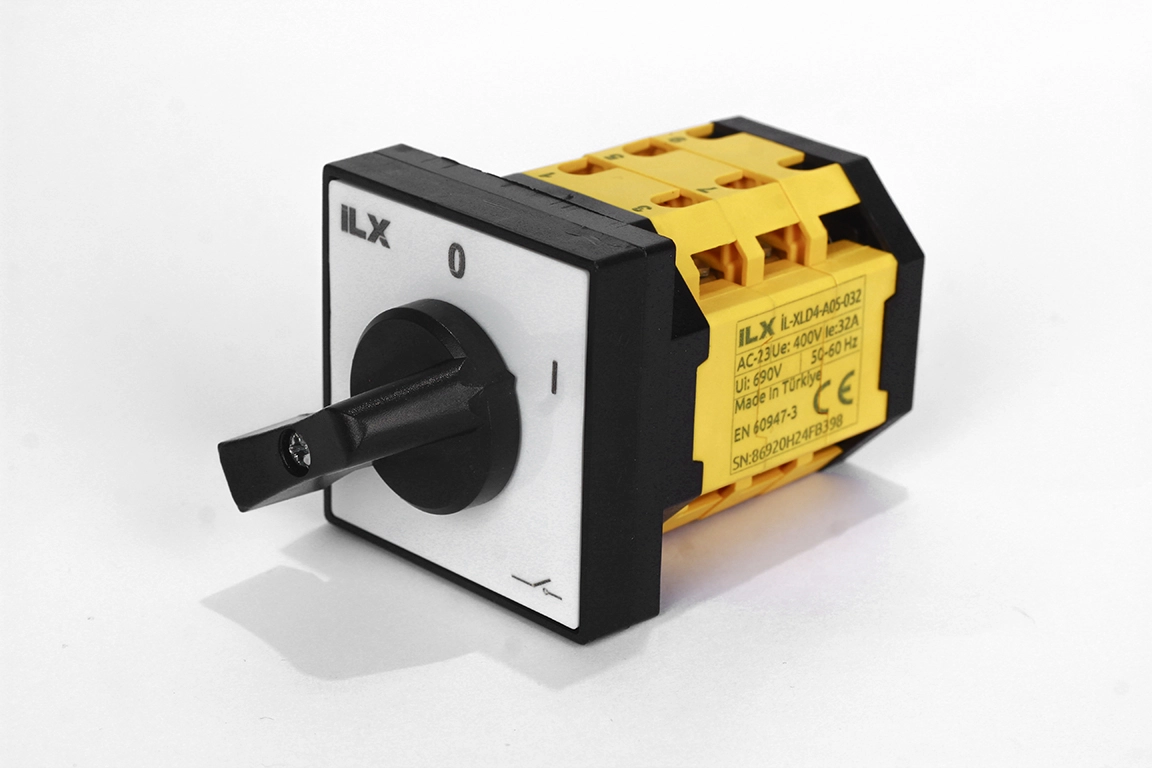

İL-XC40XX-A05-PWB4D / (Ray Montaj) | 5 Kutuplu 0-1 Aç / Kapa Pako Şalter

İL-XC40XX-A05-PWB4D, pano ve endüstriyel kontrol uygulamalarında devreleri 0–1 konumlarıyla güvenle açıp kapatmak için tasarlanmış 5 kutuplu (5P) aç/kapa pako şalteridir. Ürün; 10A, 16A, 20A, 25A, 32A ve 40A akım seçenekleri ile sunulur ve satışta Panel Montaj ile Ray Montaj olmak üzere iki varyant bulunur.

Bu serinin öne çıkan avantajı, şalteri oluşturan blokların (wafers) birbirine mekanik olarak kilitlenerek geçmesi sayesinde gövdenin son derece stabil durmasıdır. Bu yapı, şalter çevrildiğinde gövdenin oynamasını azaltır; iç mekanizmanın daha düzgün çalışmasına ve kontak geçişlerinin daha kararlı olmasına katkı sağlar.

Gümüş kaplama kontaklar, düşük temas direnci ve uzun ömür açısından avantaj sunar. Kablolama tarafında ise asansörlü vidalar kullanıcı dostu bir tasarım sağlar: Vida ne kadar gevşetilirse gevşetilsin yuvasından çıkmaz, bağlantı yapmayı kolaylaştırır.

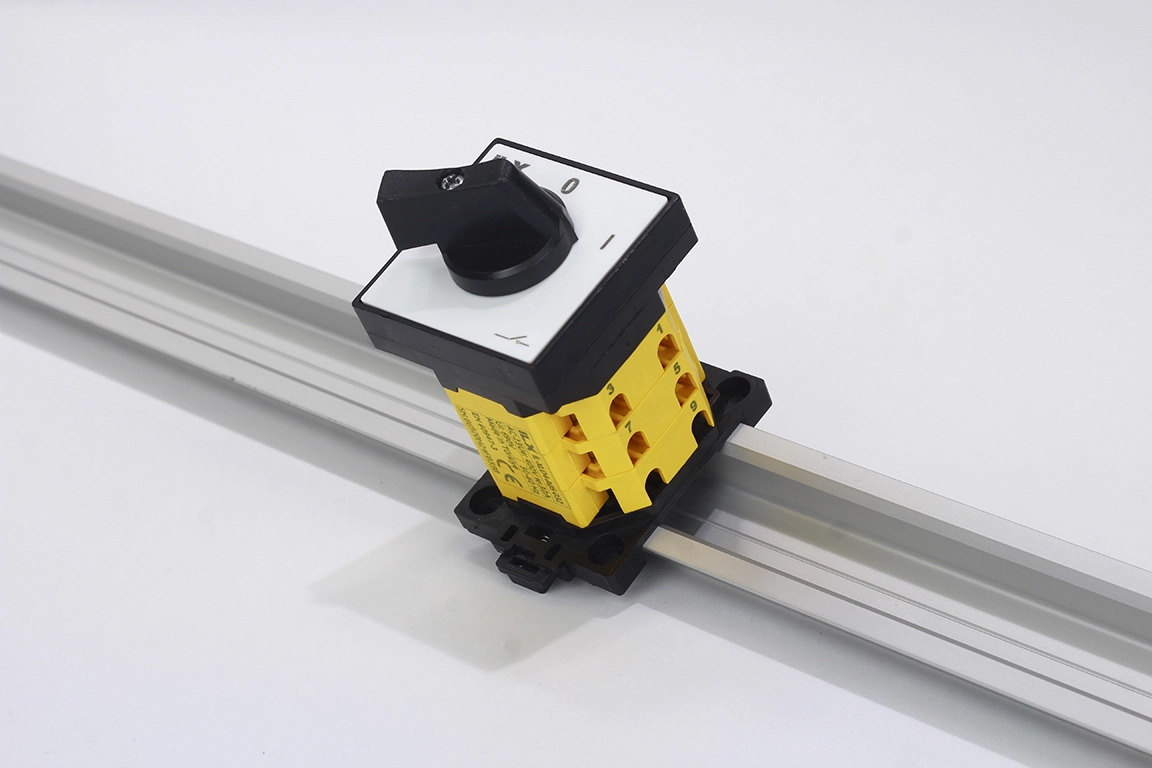

Montaj Notu: Ray montaj aparatı aynı zamanda tabana montaj ve panele montaj için de kullanılabilmektedir. Pano kapağına monte edecek kullanıcılar, doğrudan Panel Montaj seçeneğiyle satın alabilirler.

Öne Çıkan Teknik Özellikler

• ✔️ 5 kutuplu (5P) kesme: Birden fazla hattı tek hareketle aç/kapa yapmak için idealdir.

• ✔️ Çalışma konumu: 0–1 (Aç / Kapa)

• ✔️ Akım seçenekleri: 10A / 16A / 20A / 25A / 32A / 40A

• ✔️ Montaj seçenekleri: Panel Montaj ve Ray Montaj (ray aparatı taban/panel montajda da kullanılabilir)

• ✔️ Mekanik kilitli blok yapı (wafer): Blokların birbirine geçmesi gövdeyi stabil tutar, çevirme sırasında oynamayı azaltır.

• ✔️ Kontak yapısı: Gümüş kaplama kontaklar

• ✔️ Kablolama kolaylığı: Asansörlü vida yapısı; vida gevşetilse bile yuvasından çıkmaz

Kablo Bağlantısı

• ✅ Bağlantı tipi: Klemensli bağlantı

• ✅ 5 kutuplu yapı: 5 ayrı hat aynı anda aç/kapa yapılacak şekilde bağlanır (uygulamaya göre enerji + yardımcı hatlar birlikte kontrol edilebilir).

• ✅ Uygulama: Pano içi enerji ve kontrol devrelerinde çoklu hatların tek noktadan güvenli şekilde kesilmesi amaçlanır.

Kullanım Alanları

• ✔ 3 faz + nötr + yardımcı hat birlikte kesme gereken uygulamalar

• ✔ Makine bakım modu: Enerji hatlarıyla birlikte bir kontrol/izin hattını aynı anda devre dışı bırakma

• ✔ Pano içi çoklu devre izolasyonu: Bir cihaz grubuna giden birden fazla hattı tek şalterle aç/kapa yapma

• ✔ Test ve eğitim düzenekleri: Birden fazla deney/ölçüm hattının tek noktadan kontrol edilmesi

• ✔ Endüstriyel otomasyon panoları: Yardımcı devrelerin manuel izolasyonu ve güvenli devre kesme

Standart ve Uygunluk

• ✅ Uygunluk: Ürün etiket / üretici beyanına göre CE bilgisi

• ✅ Kullanım: Pano içi endüstriyel kontrol ve enerji devrelerinde manuel 0–1 aç/kapa amaçlı

• ✅ Montaj: Panel montaj veya ray montaj seçenekleri ile pano düzenine uygun kurulum
