İL-XPL50-TK-Q12 – Endüstriyel Ortamlar İçin Gelişmiş Işıklı Dokunmatik Buton Teknolojisi

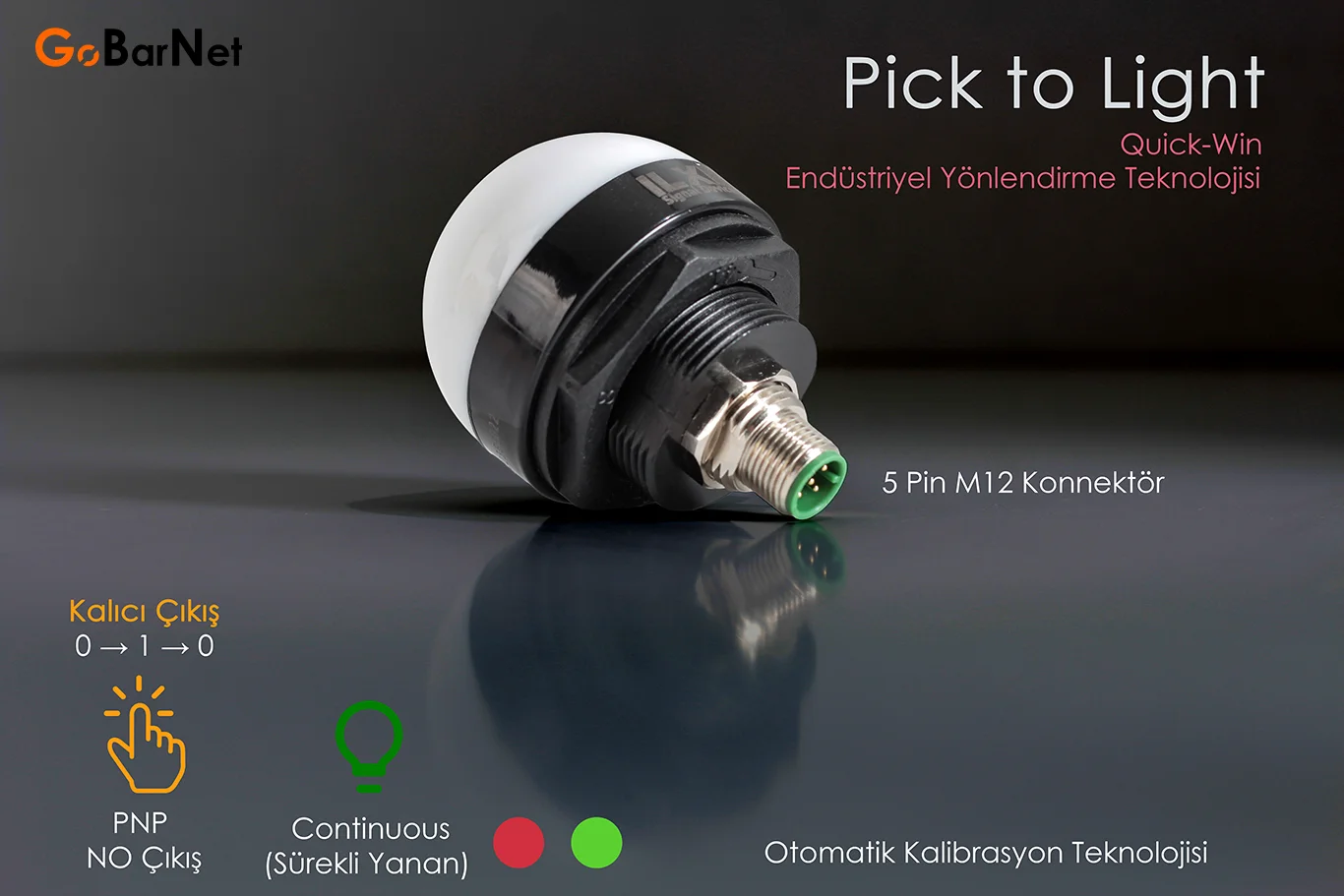

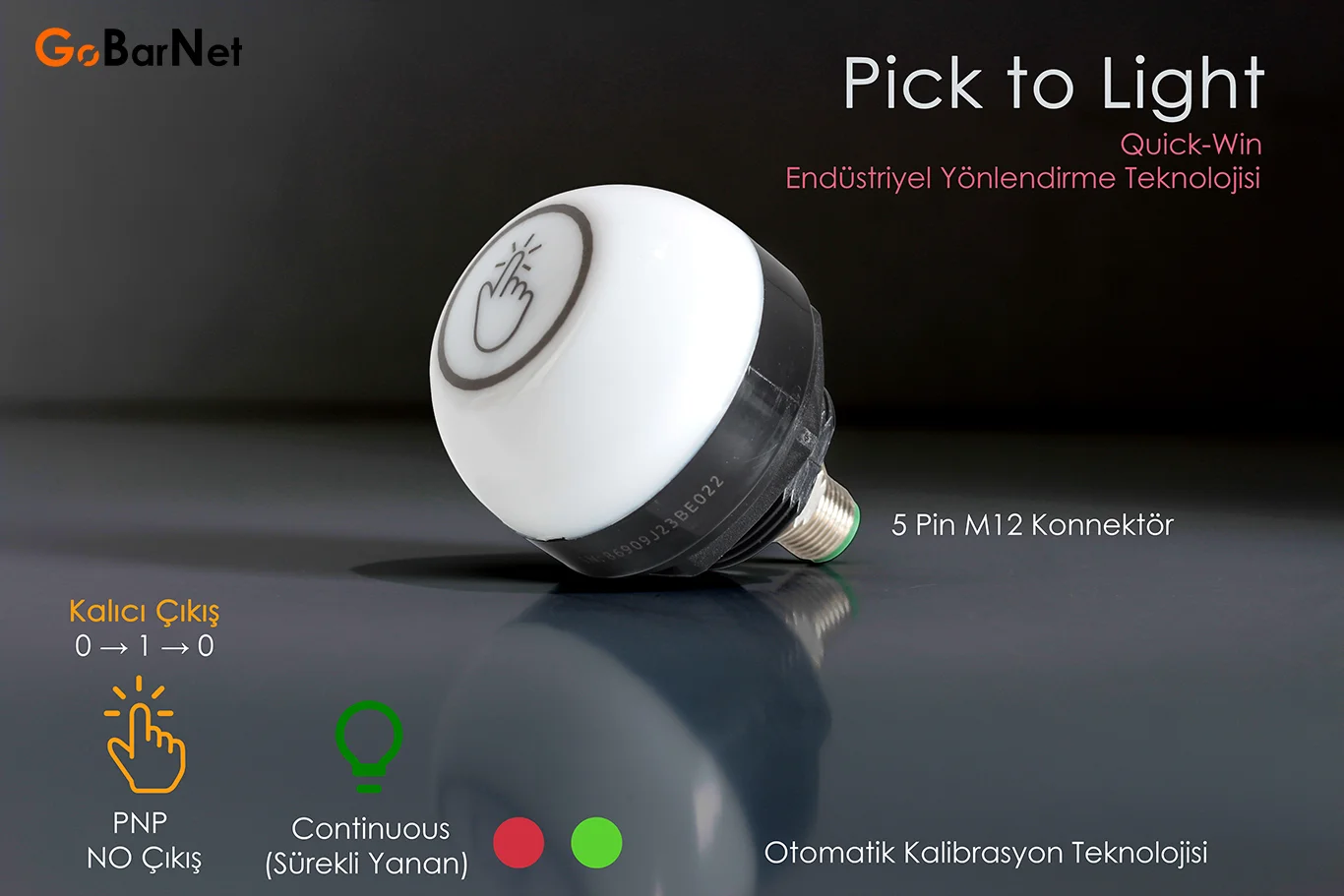

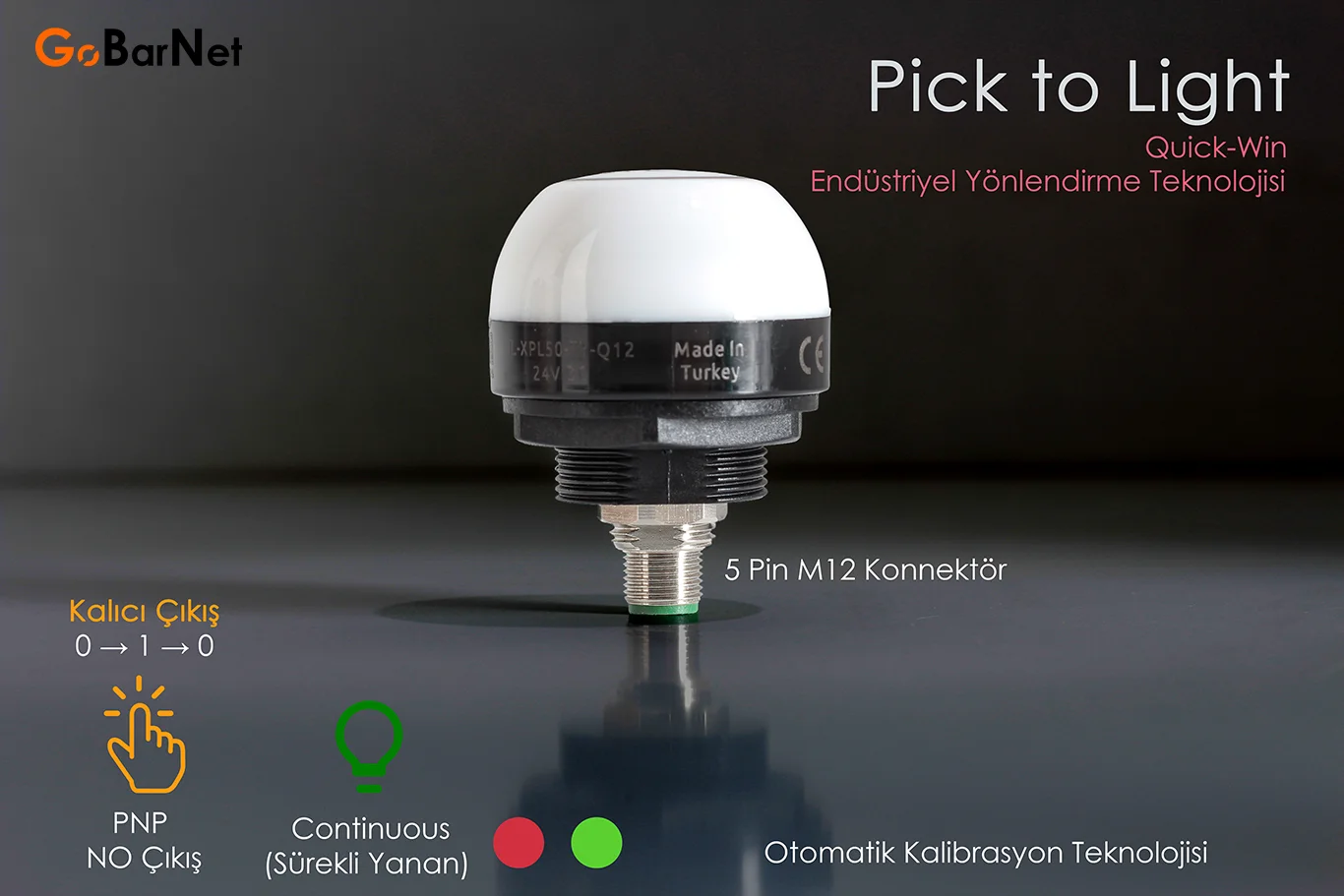

GoBarNet, depo otomasyonu ve üretim hatlarına yönelik yenilikçi çözümlerle operasyonel verimliliği artırıyor. İL-XPL50-TK-Q12, gelişmiş dokunmatik ve ışıklı buton teknolojisiyle öne çıkan, M12 erkek konnektörlü ve alternatif çıkış sistemine sahip bir ışıklı toplama çözümüdür.

Ürünün Çalışma Mekanizması

Alternatif Çıkış Sistemi (Latch Mod): Cihaza dokunulduğunda 24V çıkış sinyali verir. İkinci dokunuşta sinyal kesilir. Her temasla çıkış durumu değişir: 0 → 1 → 0 şeklinde devam eder.
PLC Uyumlu Bağlantı: Butonun çıkışı doğrudan PLC sistemine bağlanabilir. Ancak PLC’nin giriş ortak ucuna 0V besleme yapılmalıdır.
Çift Girişli LED Kontrolü:
- 1. Giriş: +24V verildiğinde yeşil LED yanar.
- 2. Giriş: +24V verildiğinde kırmızı LED yanar.
Otomatik Kalibrasyon: Cihaz, temas süresine göre kendini sürekli kalibre eder. Bu özellik sayesinde toz, kir ve yanlış dokunuşlardan etkilenmez.
Talep edilirse sipariş sırasında devre dışı bırakılabilir.

Teknik Özellikler Tablosu

Özellik	Değer
Ürün Kodu	İL-XPL50-TK-Q12
Besleme Voltajı	24V DC
Çıkış Modu	Latching (Aç-Kapa)
Çıkış Tipi	PNP NO
Işık Renkleri	Yeşil, Kırmızı
LED Kontrol Girişleri	2 Adet (+24V ile aktif)
Bağlantı	M12 5 Pin Erkek Konnektör
Enerji Tüketimi	0.7W
Koruma Sınıfı	IP65
Gövde Malzemesi	ABS
Lens Malzemesi	Polikarbonat
Çalışma Sıcaklığı	-20°C ~ +50°C
Ağırlık	70g
Boyutlar	50 x 50 x 62 mm
Montaj Tipi	M32 Panel Montaj
Buzzer	Yok

Kullanım Alanları

✔ Depo Yönetimi: Işıklı toplama işlemlerinde kullanıcı yönlendirmesi.
✔ Üretim Hattı: Operatör kontrol noktalarında durum bildirimi.
✔ Endüstriyel Otomasyon: Geri bildirim gerektiren manuel işlemlerde kullanım.

Sıkça Sorulan Sorular (FAQ)

1. Bu ürün hangi sistemlerde kullanılır?
PLC sistemli otomasyonlarda, ışıklı toplama ve kullanıcı geri bildirimi gereken uygulamalarda rahatlıkla kullanılabilir.
2. Cihazın çıkışı nasıl çalışıyor?
Her dokunmada çıkış durumu değişir. İlk basışta 1 (aktif), ikinci basışta 0 (pasif) olur. Latch tipi çıkış sistemine sahiptir.
3. Işıklar nasıl kontrol ediliyor?
İki ayrı giriş üzerinden +24V DC verildiğinde LED'ler kontrol edilir. Birinci giriş yeşil LED’i, ikinci giriş kırmızı LED’i aktif eder.
4. Yanlış temaslarda çıkış verir mi?
Hayır. Otomatik kalibrasyon özelliği sayesinde yalnızca gerçek, yeterli sürede dokunuşları algılar. Toz veya kirden etkilenmez.
5. Konnektör yapısı nasıldır?
M12 erkek konnektör (5 pin) ile bağlantı yapılır. Endüstriyel kullanıma uygun sağlam yapıya sahiptir.
6. Buzzer (sesli uyarı) var mı?
Bu modelde sesli uyarı yoktur. Kullanıcıya yalnızca LED ışıkları ile görsel bildirim sağlar.
