AC/DC Yıldız Üçgen Zaman Rölesi

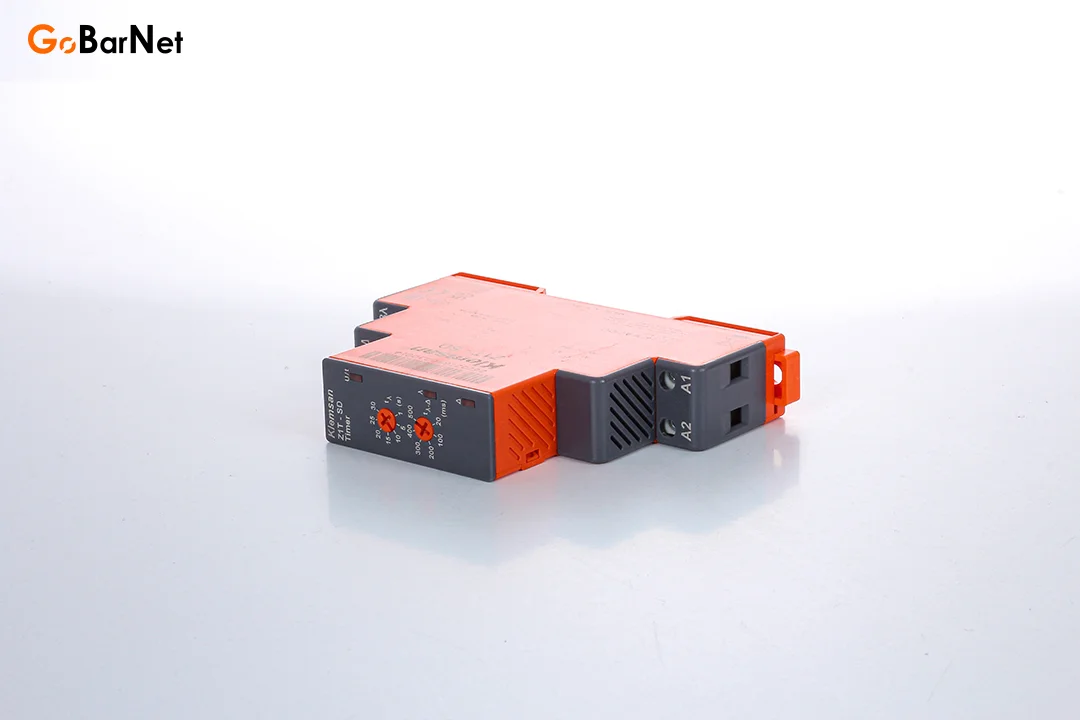

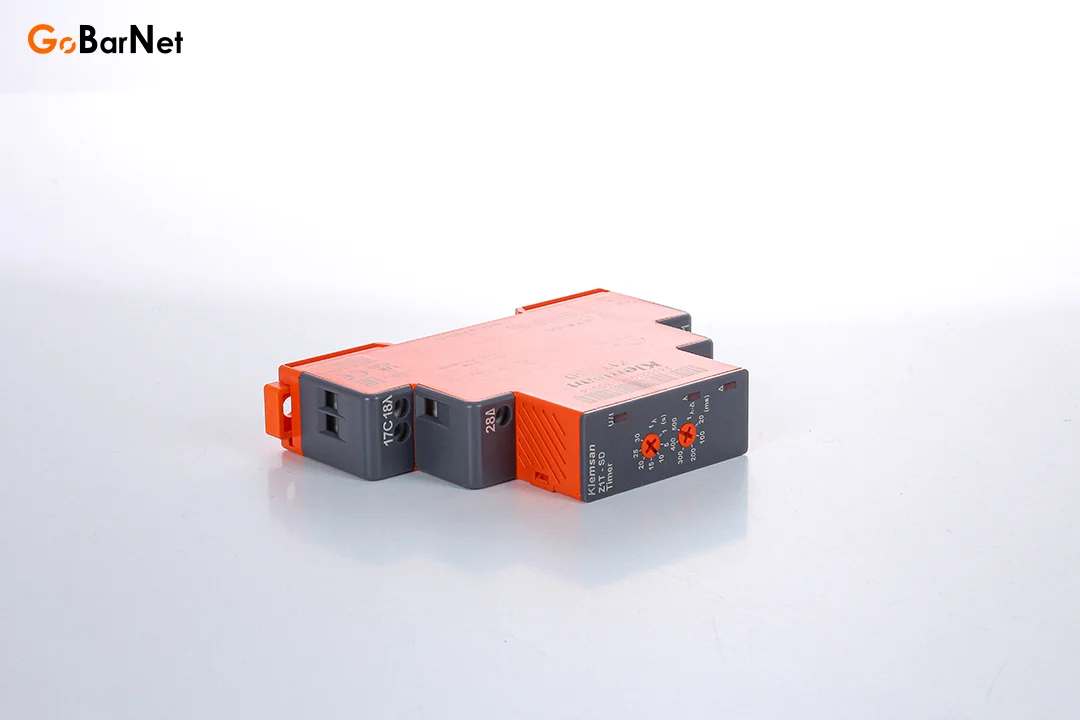

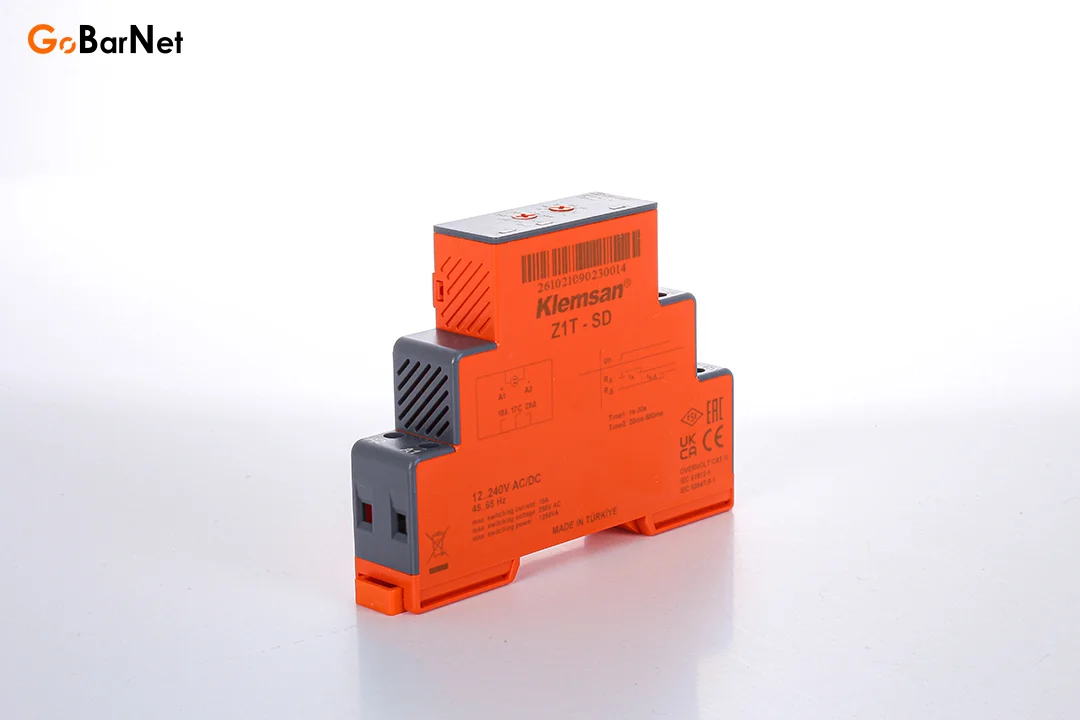

Klemsan Z1T-SD AC/DC Yıldız Üçgen Rölesi

Yıldız-üçgen rölesi, asenkron motorların ilk kalkış akımını düşürmek amacıyla kullanılan bir zaman rölesidir. Büyük güçlü motorlar doğrudan şebekeye bağlandığında yüksek bir kalkış akımı çekerler. Bu durum şebekeye zarar verebilir veya sigortaların atmasına neden olabilir. İşte burada yıldız-üçgen rölesi devreye girer. Genellikle 5,5 kW ve üzeri motorlarda tercih edilir. Daha küçük motorlar doğrudan yol verilebilir.

ULUS OTOMASYON bu ürünü 2013'den bugüne kadar binlerce adet kullanmıştır ve şimdiye kadar hiç sorun çıkarmamış üründür. Yerli üretim ve yüksek kaliteli ürün arıyorsanız, %100 önereceğimiz üründür.

Özellikleri:

1. Yıldız Bağlantısı ile Başlatma: Motor ilk çalıştırıldığında sargılar yıldız bağlantı yapılır. Bu sayede gerilim 1/√3 oranında azalır ve motor daha düşük akımla kalkış yapar.
2. Üçgen Bağlantısına Geçiş: Belirlenen süre sonunda röle devreye girerek motoru üçgen bağlantıya geçirir. Böylece motor tam gücüyle çalışmaya başlar.
3. Kalkış akımını azaltarak elektrik tesisatını ve şebekeyi korur.
4. Motor sargılarının aşırı ısınmasını önler.
5. Sigorta ve kontaktör gibi ekipmanların ömrünü uzatır.
6. A1-A2: 12 - 240V AC/DC 45-65 Hz
7. Fonksiyonu: Yıldız Üçgen
8. Kontak Tipi: C Tipi Kontak (Normalde Açık ve Normalde Kapalı Ucu Aynı Anda Bulunduran Kontak) Normalde açık, normalde kapalı ve COM terminallerini aynı anda içerir. Üç bacak çıkışı olan bu terminaller aynı anda hem NO hem de NC terminali çıkışı sağlar.
9. Maksimum Kontak Anahtarlama Akımı: 10A
10. Maksimum Kontak Anahtarlama Gerilimi: 250V
11. Maksimum Kontak Anahtarlama Gücü: 1250 VA
12. Zaman Ayarı: 1-30 sn
13. Yıldız Üçgen Arası Geçiş Zaman Ayarı: 20-500 ms

Kullanıldığı Eğitim Setleri

1. Kumanda ve kontrol eğitim setleri
2. AC motorlu konveyör bant eğitim seti
3. Kontrol panoları eğitim setleri
4. Test ve deney cihazları
