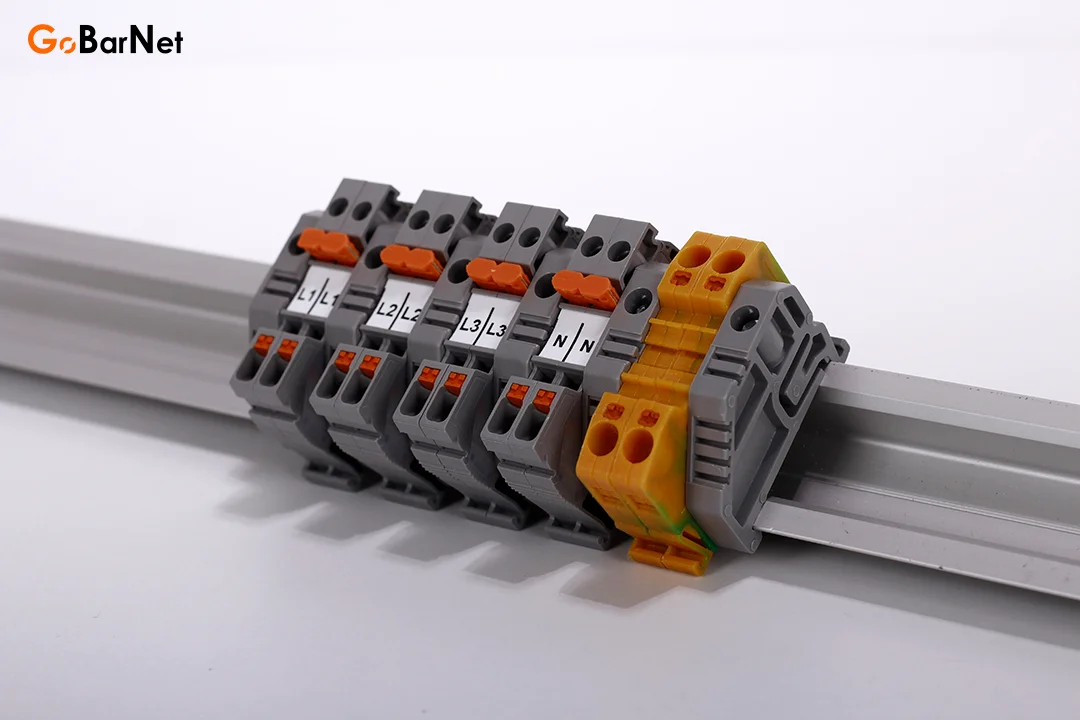

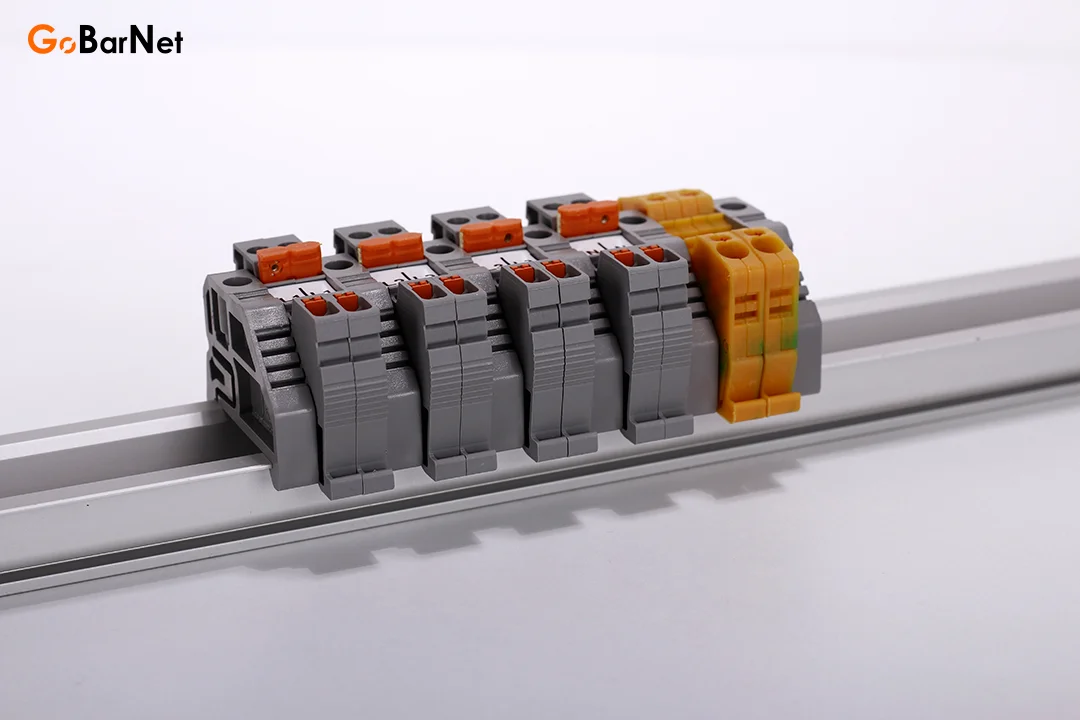

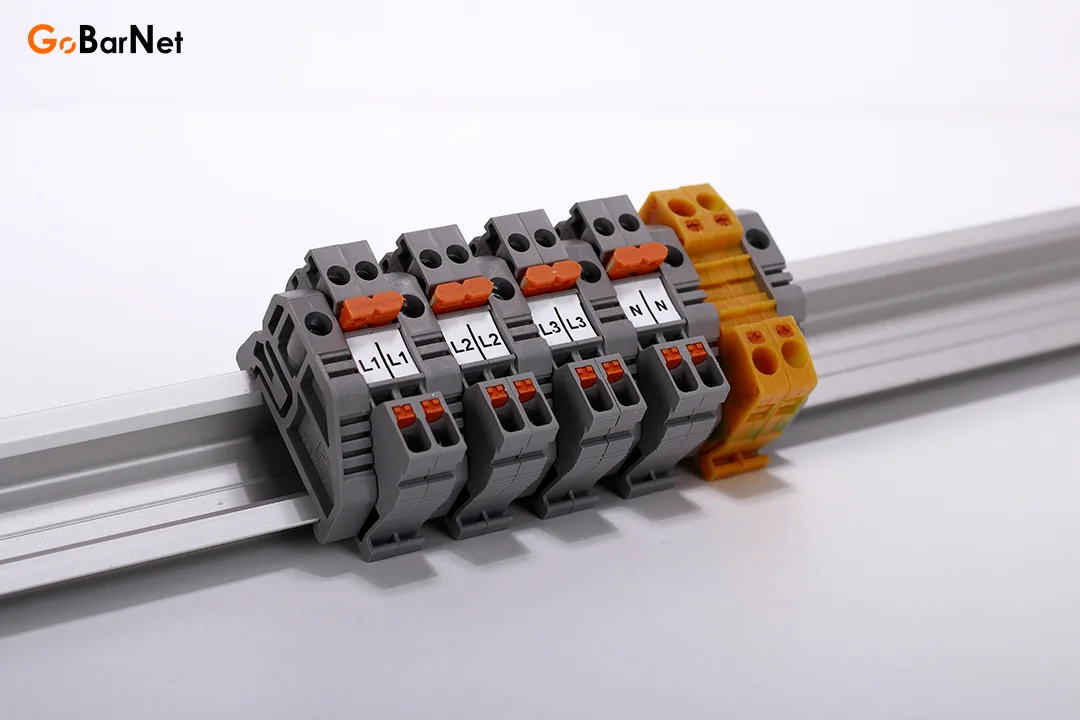

L1 – L2 – L3 – N – PE Klemensi

Trifaze sistemlerde L1, L2, L3, Nötr (N) ve Toprak (PE) uçlarını ray klemenslere taşımak, pano tasarımı ve tesisat açısından profesyonellik, güvenlik ve bakım kolaylığı açısından çok büyük avantajlar sağlar. Bu uygulama, iyi bir pano tasarımının temel yapı taşlarından biridir diyebiliriz.

L1 – L2 – L3 – N – PE Uçlarını Ray Klemenslere Taşımanın Avantajları:

1. Pano Düzeni ve Standartlaşma
✔ Tüm enerji uçları ray klemens üzerinde sıralanarak düzenli bir yapı oluşturur.
✔ L1, L2, L3, N ve PE için standart renkli klemensler (sırasıyla kahverengi, siyah, gri, mavi, yeşil-sarı) kullanılarak hem şema ile uyum sağlanır hem de hata riski azaltılır.
2. Güvenlik ve İzolasyon
✔ Faz, nötr ve toprak hatları klemens aracılığıyla ayrıldığında, bağlantılar fiziksel olarak daha güvenlidir.
✔ Özellikle toprak hattı (PE) için özel topraklama ray klemensleri kullanılarak şasiye doğrudan temas sağlanır.
3. Genişletilebilirlik ve Esneklik
✔ Herhangi bir fazdan birden fazla yere çıkış yapılacaksa, klemens üzerinden dağıtım yapmak çok daha pratiktir.
✔ Potansiyel dağıtım jumper’ları (jumper bar) ile bir fazdan birçok noktaya paralel bağlantı yapılabilir.
✔ Yeni cihaz eklenecekse pano kablolarına değil, klemenslerin uygun boş noktalarına bağlantı yapılır.
4. Bakım ve Arıza Tespit Kolaylığı
✔ Ölçüm yapmak ya da devreyi ayırmak gerektiğinde klemensler üzerinden kolay müdahale yapılabilir.
✔ Örneğin bir motorun hangi fazda arıza verdiği kolayca izlenebilir.
5. Etiketleme ile Kolay Tanımlama
✔ Klemensler üzerine yazı ya da numara etiketi takılarak her hat net bir şekilde tanımlanabilir (örneğin: L1 – "R Faz", PE – "Toprak", vb.).
✔ Bu durum özellikle büyük panolarda veya başkası tarafından yapılmış bir sistemde yön bulmayı çok kolaylaştırır.
6. Giriş ve Çıkışları Ayırmak
✔ Şebekeden gelen enerji hatları ile sahaya giden çıkışlar arasında klemens ara nokta olur.
✔ Bu, tesisatın modülerliğini ve müdahale edilebilirliğini ciddi ölçüde artırır.
7. Estetik ve Profesyonellik
✔ Trifaze bir panoda fazların sırayla dizildiği, düzgün etiketlenmiş bir ray klemens grubu pano kalitesini ve işçiliğini gösterir.
✔ Denetim, kontrol ya da kabul süreçlerinde olumlu izlenim bırakır.
