DC Motorlu Mini Konveyör Bant | 24V Redüktörlü Motorlu

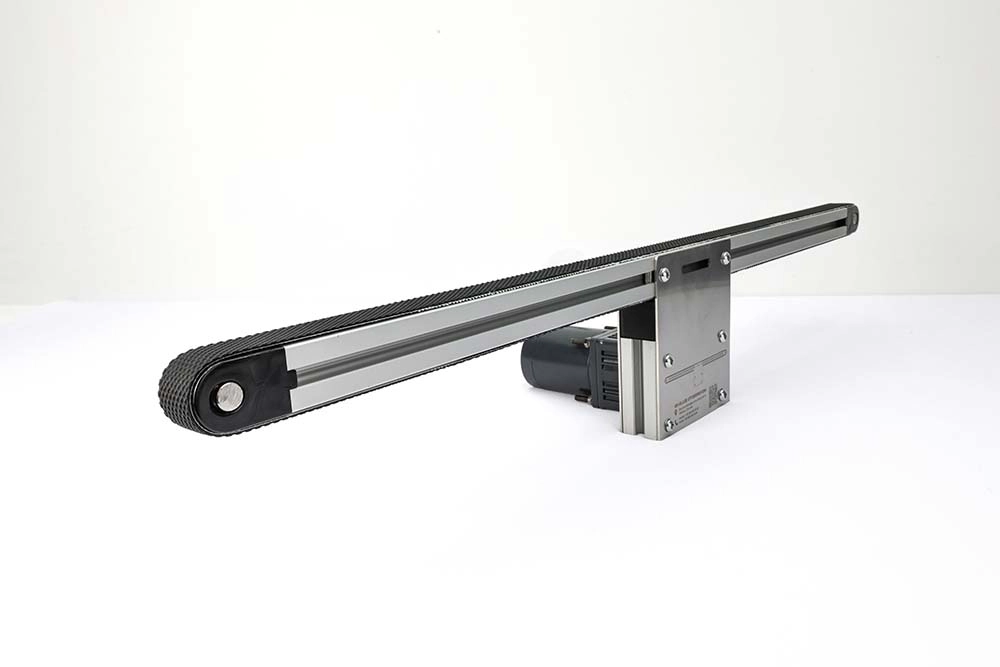

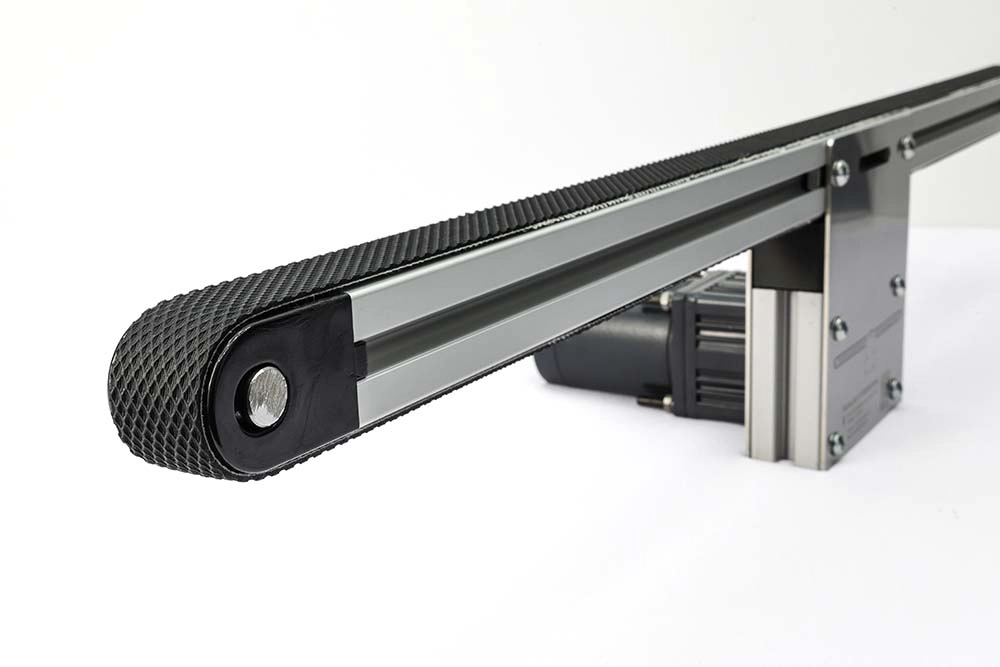

DC Motorlu Mini Konveyör Bant, küçük parça taşıma, otomasyon, eğitim setleri, sensör uygulamaları ve prototip makineler için geliştirilmiş kompakt bir endüstriyel konveyör sistemidir. Alüminyum ve paslanmaz çelik malzemelerden imal edilen mekanik yapısı sayesinde dayanıklı, modüler ve bakımı kolay bir kullanım sunar.

Standart modelin toplam uzunluğu 835 mm, konveyör genişliği 30 mm, bant genişliği ise 24 mm olarak tasarlanmıştır. Proje ihtiyacına göre farklı uzunluklarda özel üretim yapılabilmektedir.

24V DC redüktörlü motor kullanılan bu model, ileri-geri yön kontrolü ve PWM ile hız ayarı gerektiren uygulamalar için uygundur. Basit kontrol yapısı sayesinde PLC, röle, DC motor sürücü modülü veya farklı kontrol devreleriyle birlikte kullanılabilir.

Ürün Özellikleri

• ✔️ Ürün tipi: DC motorlu mini konveyör bant
• ✔️ Standart uzunluk: 835 mm
• ✔️ Konveyör genişliği: 30 mm
• ✔️ Bant genişliği: 24 mm
• ✔️ Taşıyıcı profil: 30x30 mm sigma profil
• ✔️ Gövde yapısı: Alüminyum ve paslanmaz çelik
• ✔️ Motor tipi: 24V DC redüktörlü motor

Teknik Bilgiler

• ✅ Standart konveyör uzunluğu: 835 mm
• ✅ Konveyör genişliği: 30 mm
• ✅ Bant genişliği: 24 mm
• ✅ Profil ölçüsü: 30x30 mm sigma profil
• ✅ Motor beslemesi: 24V DC
• ✅ Motor tipi: Redüktörlü DC motor
• ✅ Motor + redüktör toplam uzunluğu: 136 mm
• ✅ Redüktör mil çapı: 8 mm
• ✅ Motor flanş ölçüsü: 60 mm
• ✅ Motor konumu: Konveyör boyunca değiştirilebilir

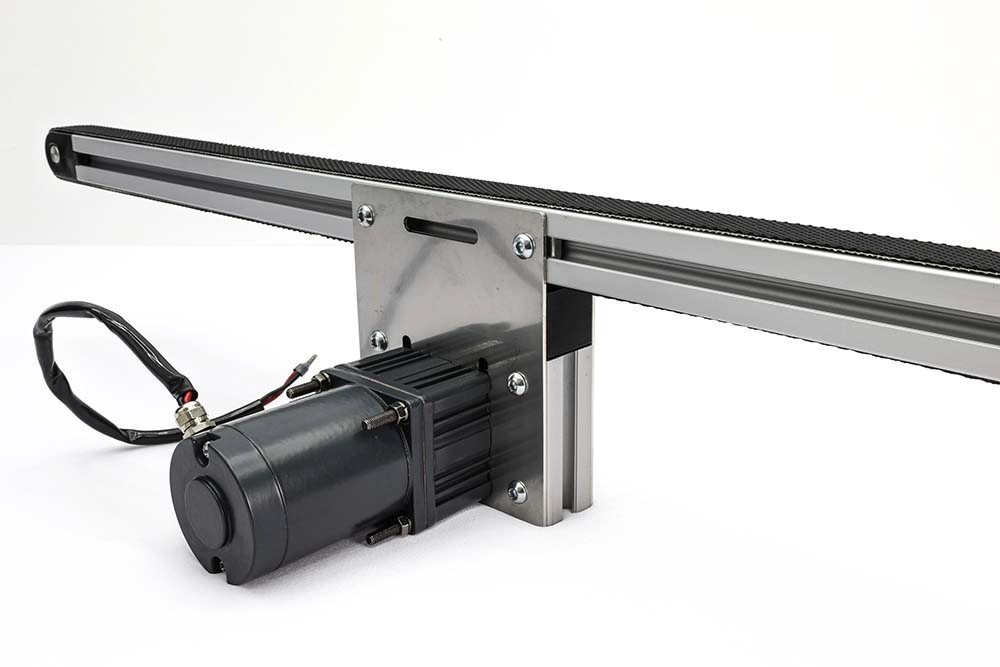

24V DC Redüktörlü Motor

Bu mini konveyörde 24V DC redüktörlü motor kullanılmaktadır. Redüktörlü yapı, motor devrini düşürerek konveyör bandının kontrollü şekilde hareket etmesini sağlar ve küçük taşıma uygulamalarında pratik kullanım sunar.

• ✔ 24V DC besleme ile çalışır.
• ✔ Redüktörlü motor yapısına sahiptir.
• ✔ İleri ve geri yönde çalıştırılabilir.
• ✔ PWM kontrolü ile hız ayarı yapılabilir.
• ✔ Eğitim setleri ve otomasyon uygulamalarına uygundur.

PWM ile Hız Kontrolü

DC motorlu mini konveyör, uygun DC motor sürücü modülü kullanılarak PWM yani kare dalga sinyali ile hız kontrollü şekilde çalıştırılabilir. PWM kontrolü, motor gerilimini doğrudan düşürmek yerine darbeli sürme yöntemiyle devir ayarı yapılmasına imkan sağlar.

Konveyör motorunu ileri ve geri yönde kontrol etmek için iki ayrı röle kullanmak yerine aşağıdaki DC motor sürücü modülü kullanılabilir:

5-24V DC Motor Sürücü Modülü

• ✅ İleri ve geri yön kontrolü yapılabilir.
• ✅ PWM ile motor hızı ayarlanabilir.
• ✅ Röleli yön kontrolüne alternatif çözüm sunar.
• ✅ PLC veya mikrodenetleyici tabanlı sistemlerle kullanılabilir.
• ✅ Konveyör hızının uygulamaya göre ayarlanmasını sağlar.

30x30 Sigma Profil ve Yardımcı Ekipman Montajı

Konveyörün taşıyıcı gövdesinde 30x30 mm sigma profil kullanılmaktadır. Profil kanalında yer alan 8 adet M6 dikdörtgen somun, sensör, enkoder ve diğer yardımcı ekipmanların kolayca monte edilmesini sağlar.

• ✔️ Profil kanalında 8 adet M6 dikdörtgen somun bulunur.
• ✔️ Sensör montaj aparatları bağlanabilir.
• ✔️ Rotary enkoder modülü monte edilebilir.
• ✔️ Yardımcı ekipmanlar konveyör boyunca farklı noktalara taşınabilir.
• ✔️ Modüler otomasyon uygulamalarına uygun bağlantı yapısı sunar.

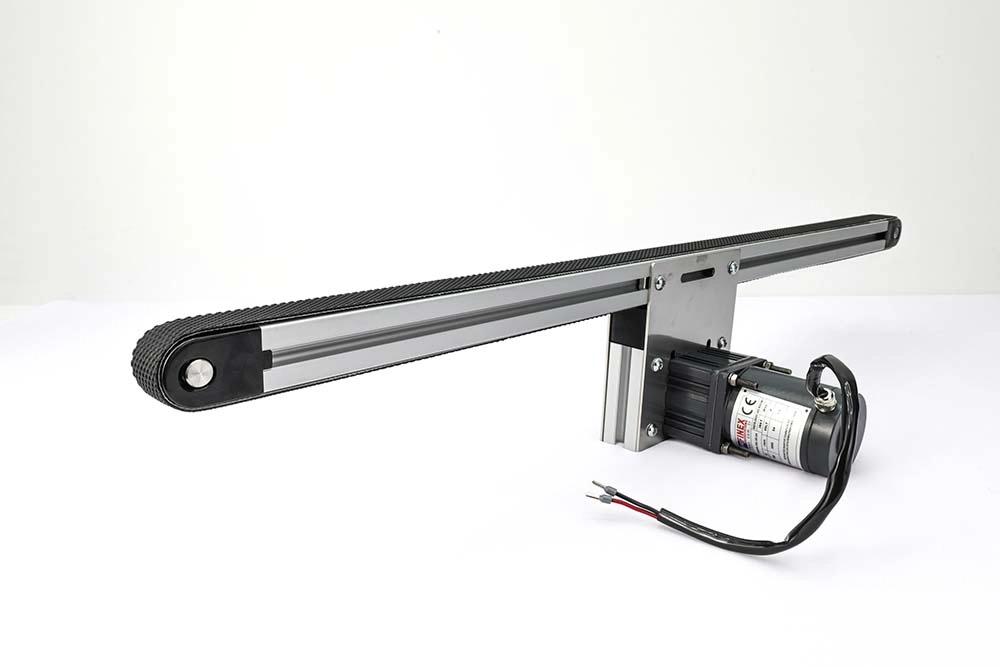

Ayarlanabilir Motor Konumu

Ürün görsellerinde motor orta konumda gösterilmektedir. Ancak motor konumu konveyör boyunca değiştirilebilir. Bu özellik, mekanik yerleşimin proje ihtiyacına göre düzenlenmesine yardımcı olur.

• ✅ Motor konumu uygulamaya göre değiştirilebilir.
• ✅ Farklı mekanik yerleşimlere uyarlanabilir.
• ✅ Robotik ve otomasyon uygulamalarında esneklik sağlar.
• ✅ Kompakt sistem tasarımını kolaylaştırır.

Kolay Bakım ve Sökülebilir Mekanik Yapı

DC motorlu mini konveyör, bakım işlemlerinin kolay yapılabilmesi için modüler şekilde tasarlanmıştır. Ön ve arka kapaklar ile motor kolayca sökülebilir ve gerekli bakım işlemleri gerçekleştirilebilir.

• ✔ Ön kapak kolayca sökülebilir.
• ✔ Arka kapak kolayca sökülebilir.
• ✔ DC motor kolayca demonte edilebilir.
• ✔ Mekanik bakım ve kontrol işlemleri kolaylaştırılmıştır.
• ✔ Modüler yapı servis süresini azaltmaya yardımcı olur.

Zemine Montaj Seçenekleri

Mini konveyör, ürünle birlikte verilen köşe bağlantı aparatları sayesinde çalışma masasına, eğitim seti platformuna veya uygun mekanik yüzeye kolayca sabitlenebilir.

Daha sağlam ve profesyonel bir montaj için 90 mm aralıklı iki delik açılarak M8 cıvatalarla gizli bağlantı yapılabilir.

• ✅ Köşe aparatlarıyla kolay montaj yapılabilir.
• ✅ Gizli montaj seçeneği kullanılabilir.
• ✅ Gizli bağlantı delik aralığı: 90 mm
• ✅ Gizli bağlantıda M8 cıvata kullanılabilir.
• ✅ Sabit ve profesyonel montaj imkanı sunar.

Özel Ölçülerde Üretim

Standart mini konveyör uzunluğu 835 mm olarak üretilmektedir. Proje, makine veya eğitim seti ihtiyacına göre farklı uzunluklarda özel üretim yapılabilmektedir.

• ✔️ Standart uzunluk: 835 mm
• ✔️ Farklı uzunluklarda özel imalat yapılabilir.
• ✔️ Projeye özel mekanik yerleşim hazırlanabilir.
• ✔️ Eğitim seti ve prototip uygulamalarına uyarlanabilir.

Sensör ve Enkoder Montajı

Mini konveyör, sensör ve enkoder gibi otomasyon ekipmanlarının kolayca monte edilebilmesi için hazırlanmıştır. Sensör montaj braketleri, optik sensörler, endüktif sensörler ve rotary enkoder modülleri profil kanalı üzerindeki M6 somunlara bağlanabilir.

Mini Konveyör Yardımcı Ürünleri | Aksesuar ve Ekipmanlar

• ✔ Sensör montaj braketi kullanılabilir.
• ✔ Optik sensör montajı yapılabilir.
• ✔ Endüktif sensör monte edilebilir.
• ✔ Rotary enkoder modülü bağlanabilir.
• ✔ Ekipman konumları konveyör boyunca ayarlanabilir.

Mini Konveyör ile Kullanılabilecek Sensörler

Konveyör üzerinde ürün algılama, parça sayma, durdurma, ayırma ve pozisyon kontrol uygulamaları için farklı sensör tipleri kullanılabilir.

Endüstriyel Sensörler | Optik, İndüktif ve Kapasitif Sensörler

• ✅ Optik sensörlerle ürün geçişi algılanabilir.
• ✅ Endüktif sensörlerle metal parça kontrolü yapılabilir.
• ✅ Kapasitif sensörlerle farklı malzemeler algılanabilir.
• ✅ Enkoder ile bant hareketi takip edilebilir.
• ✅ PLC ve otomasyon sistemleriyle ürün takibi yapılabilir.

PLC ve Otomasyon Sistemlerinde Kullanım

24V DC motorlu mini konveyör, PLC dijital çıkışları, röleler, motor sürücü modülleri ve PWM çıkışları üzerinden kontrol edilebilir. Bu sayede basit ileri-geri hareketlerden değişken hızlı taşıma uygulamalarına kadar farklı kontrol senaryoları oluşturulabilir.

• ✔️ PLC ile ileri ve geri hareket kontrolü yapılabilir.
• ✔️ PWM ile hız kontrolü gerçekleştirilebilir.
• ✔️ Sensör sinyaline göre konveyör durdurulabilir.
• ✔️ Ürün geçişine göre otomatik çalışma senaryoları oluşturulabilir.
• ✔️ Eğitim ve mekatronik deneylerinde kullanılabilir.

Kullanım Alanları

DC Motorlu Mini Konveyör Bant, küçük parça taşıma ve otomasyon uygulamalarında kullanılmak üzere geliştirilmiştir. Kompakt mekanik yapısı ve basit motor kontrolü sayesinde eğitimden prototip geliştirmeye kadar farklı alanlarda değerlendirilebilir.

• ✅ PLC eğitim setleri
• ✅ Mekatronik ve robotik uygulamalar
• ✅ Küçük parça taşıma sistemleri
• ✅ Sensör destekli ayırma uygulamaları
• ✅ Ürün sayma ve geçiş kontrol sistemleri
• ✅ Otomasyon laboratuvarları
• ✅ Prototip makine ve Ar-Ge çalışmaları
• ✅ Eğitim amaçlı konveyör uygulamaları

Neden DC Motorlu Mini Konveyör?

DC Motorlu Mini Konveyör, basit sürme yapısı, ileri-geri çalışma özelliği ve PWM ile hız kontrolüne uygun olması sayesinde kolay kontrol edilebilen bir konveyör çözümüdür.

30x30 sigma profil gövdesi, paslanmaz çelik bileşenleri, 24V DC redüktörlü motoru, ayarlanabilir motor konumu, kolay bakım yapısı ve sensör-enkoder montajına uygun modüler tasarımıyla eğitim, otomasyon ve prototip uygulamalarında kullanılabilir.
