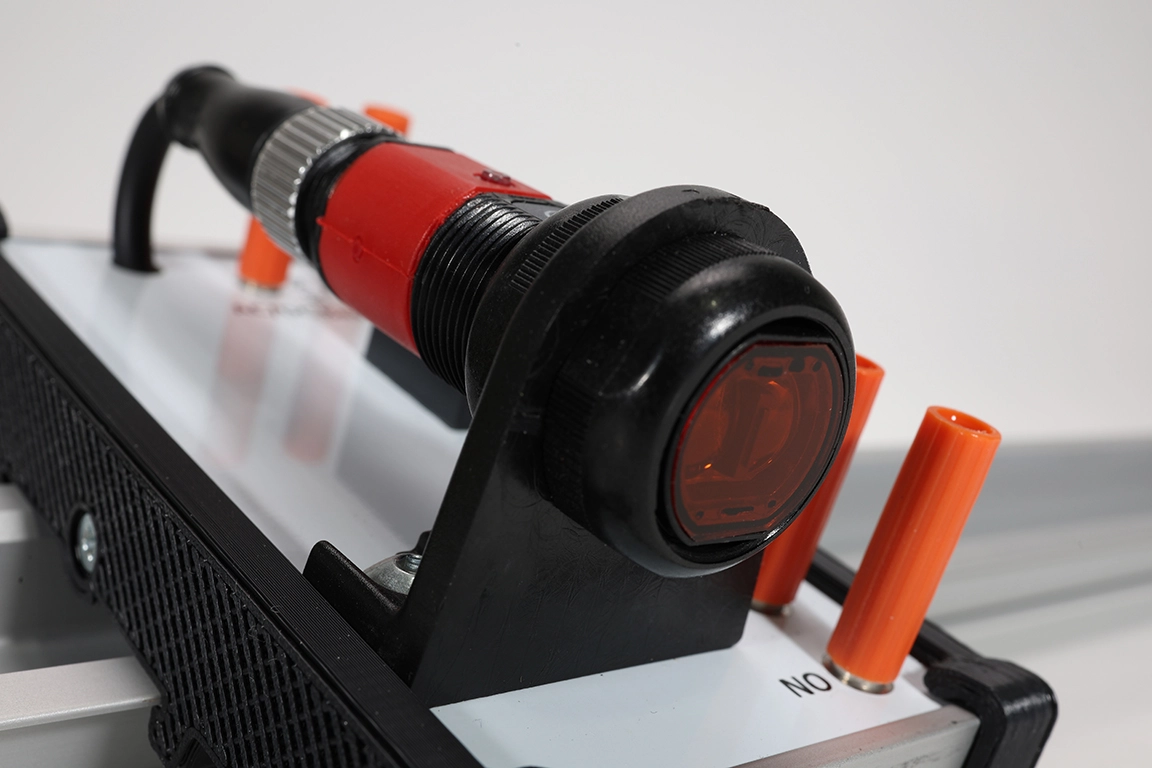

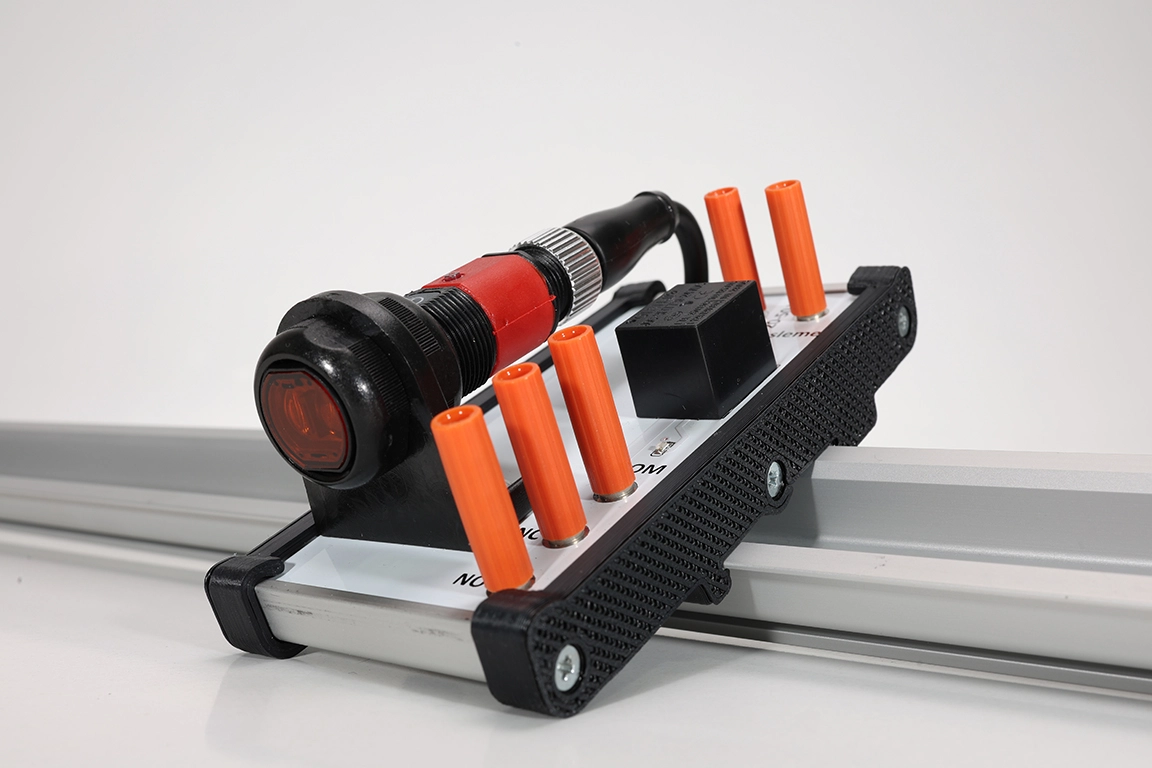

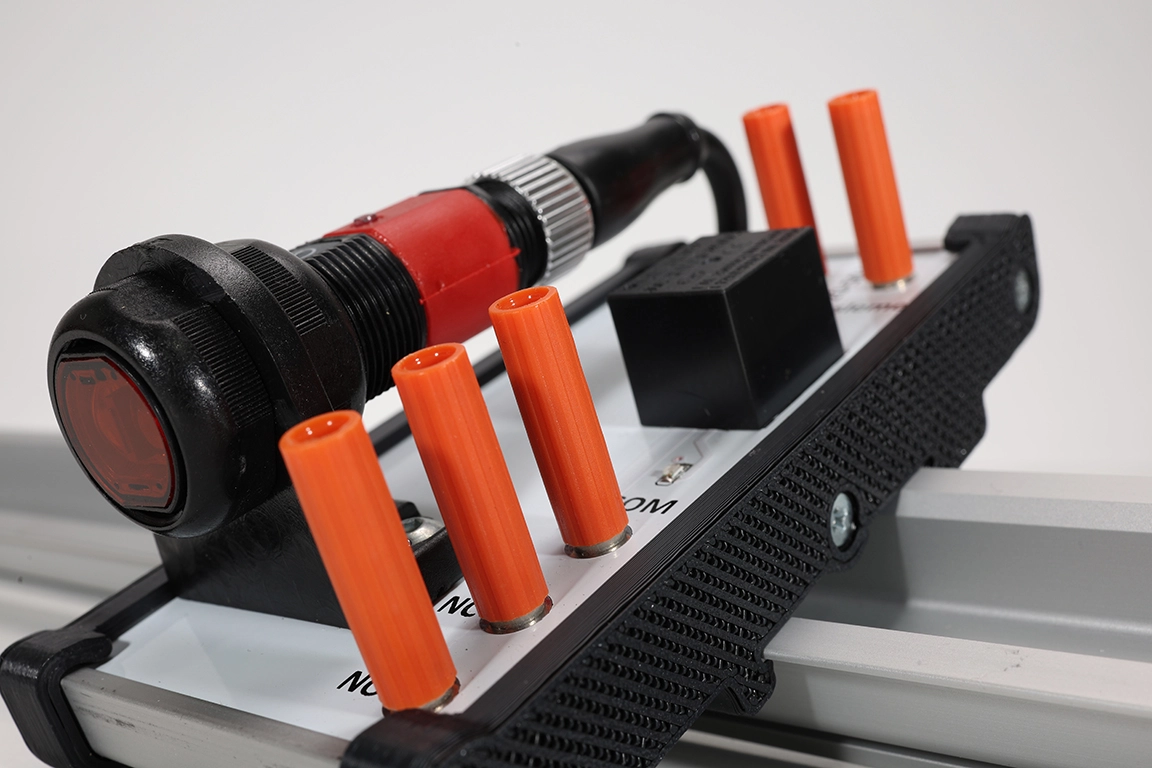

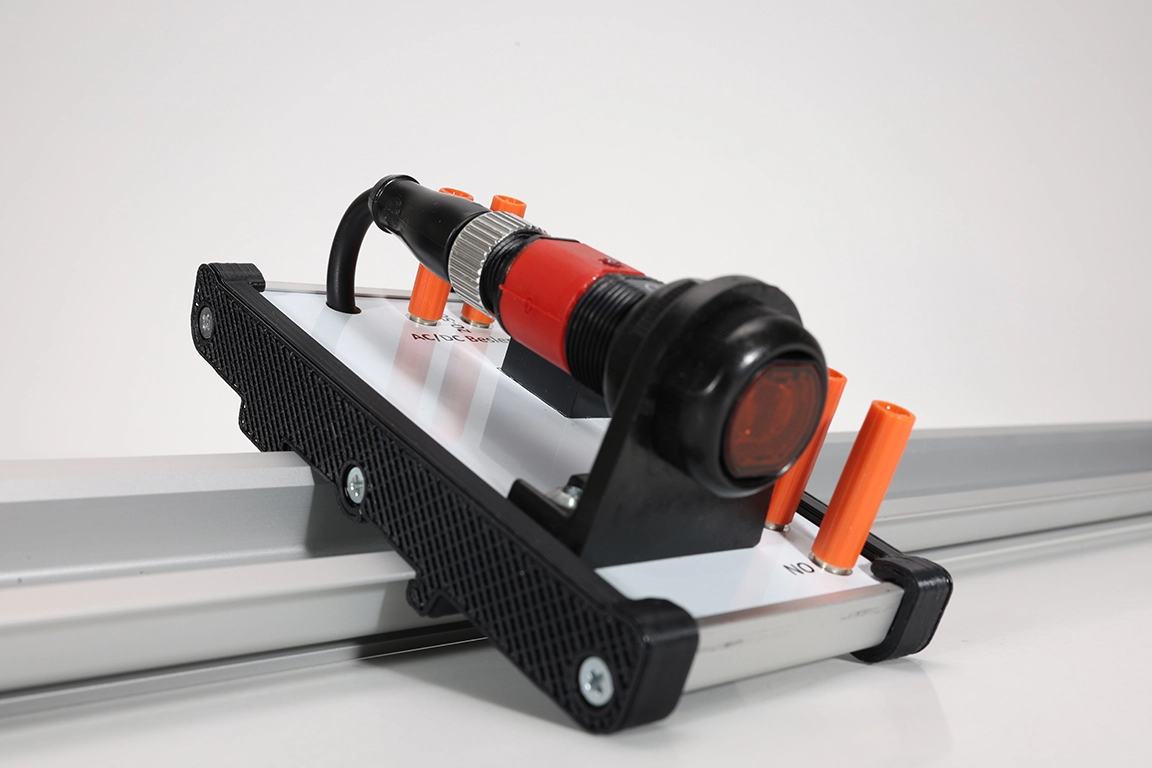

Röle Çıkışlı Optik Sensör Modülü – Eğitim Setleri için Koruma Amaçlı Tasarım

Ulus Otomasyon tarafından tasarlanan bu modül, endüstriyel otomasyon eğitim setlerinde Leuze ET318B.3/4P-M12 optik sensörünü güvenli ve kolay kullanılabilir hale getirir. Bağlantı deneyleri sırasında kursiyer ve öğrencilerin hatalı kablolama sonucunda sensör çıkışlarına zarar vermesini önlemek amacıyla sensör çıkışına röle eklenmiştir. Sensör röleyi aktive eder; röle ise 1 adet COM, 1 adet NO (normalde açık) ve 1 adet NC (normalde kapalı) çıkışıyla yükü koruma altında anahtarlar.

Tüm bağlantı noktaları M3 born klemens soketlerine çıkartılmıştır. Modül DIN rayına monte edilerek veya doğrudan masa üstünde kullanılabilir. Ulus Otomasyon kumanda eğitim setleri ile birlikte kullanılmak üzere tasarlanmıştır.

Röle Çıkışlı Modülün Avantajları

• ✔️ Sensör çıkışları korunur: Hatalı bağlantılarda sensöre zarar verilmez – eğitim ortamlarında güvenli deney yapılabilir
• ✔️ AC ve DC yük sürme: Sensörler yalnızca maks. 200mA DC yük besleyebilirken, röle çıkışı sayesinde AC ve DC yükler rahatlıkla çalıştırılabilir
• ✔️ 1C / 1NO / 1NC röle çıkışı: Hem normalde açık hem normalde kapalı devre deneyleri tek modülden yapılabilir
• ✔️ Sensör durumu gözlemlenebilir: Sensörün enerjili durumu sensör üzerindeki LED ile, röle çıkışının aktif olduğu durum ise modül üzerindeki LED ile izlenebilir
• ✔️ Born klemens bağlantısı: Tüm giriş/çıkış noktaları M3 soket tipi klemense çıkartılmıştır – pratik ve tekrar kullanılabilir bağlantı
• ✔️ Modüler ve taşınabilir: DIN ray montajı veya masa üstü kullanım – eğitim düzeneğine kolayca entegre edilir

Kullanılan Sensör: Leuze ET318B.3/4P-M12 Teknik Özellikleri

Modülde Leuze ET318B.3/4P-M12 enerjik cisimden yansımalı (diffüz yansımalı) optik sensör kullanılmaktadır. Sensöre ait ayrıntılı ürün sayfasına buradan ulaşabilirsiniz.

• ✔ Çalışma prensibi: Enerjik cisimden yansımalı (diffüz) – reflektör gerektirmez
• ✔ Işık kaynağı: LED, Kırmızı, 620nm dalga boyu – görünür ışık, hizalama kolaylığı sağlar
• ✔ Çalışma mesafesi (beyaz %90): 0,001 ~ 0,7 m (güvenli)  |  maks. 1 m (sınır)
• ✔ Anahtarlama çıkışları: 2 adet PNP transistör – Pin 4: Açık anahtarlama (aydınlık)  |  Pin 2: Koyu anahtarlama
• ✔ Anahtarlama akımı: Maks. 100mA  |  Anahtarlama frekansı: 500Hz
• ✔ Besleme gerilimi: 10~30V DC
• ✔ Bağlantı: M12, 4 kutuplu A kodlu erkek konnektör
• ✔ Gövde: M18 × 46mm, ABS plastik, kırmızı/siyah  |  Ağırlık: 20g
• ✔ Koruma sınıfı: IP67  |  Çalışma sıcaklığı: -40°C ~ +60°C
• ✔ Sertifikalar: CE, cULus, UKCA  |  Standart: IEC 60947-5-2

Modül Elektrik Özellikleri

• ✅ Sensör besleme gerilimi: 20~30V AC/DC
• ✅ Röle çıkış kapasitesi: Maks. AC/DC 30V – daha yüksek gerilimlerde modül hasar görebilir
• ✅ Röle kontak yapısı: 1C (COM) + 1NO (normalde açık) + 1NC (normalde kapalı)
• ✅ Çıkış göstergesi: Röle üzerindeki LED ile çıkışın aktif durumu izlenebilir

Uyumluluk ve Kullanım Alanları

• 1. PLC eğitim setleri: Ulus Otomasyon kumanda ve otomasyon eğitim setleriyle doğrudan uyumlu
• 2. Mesleki ve teknik eğitim: Optik sensör, dijital giriş ve röle mantığı deneyleri
• 3. Üniversite ve meslek lisesi laboratuvarları: Güvenli bağlantı deneyleri – sensörler korunur
• 4. Pnömatik kumanda eğitim setleri: AC/DC selenoid valf kontrolü için röle çıkışı kullanımı
• 5. Makine ve otomasyon uygulama deneyleri: Nesne algılama, konveyör simülasyonu ve sayaç uygulamaları
