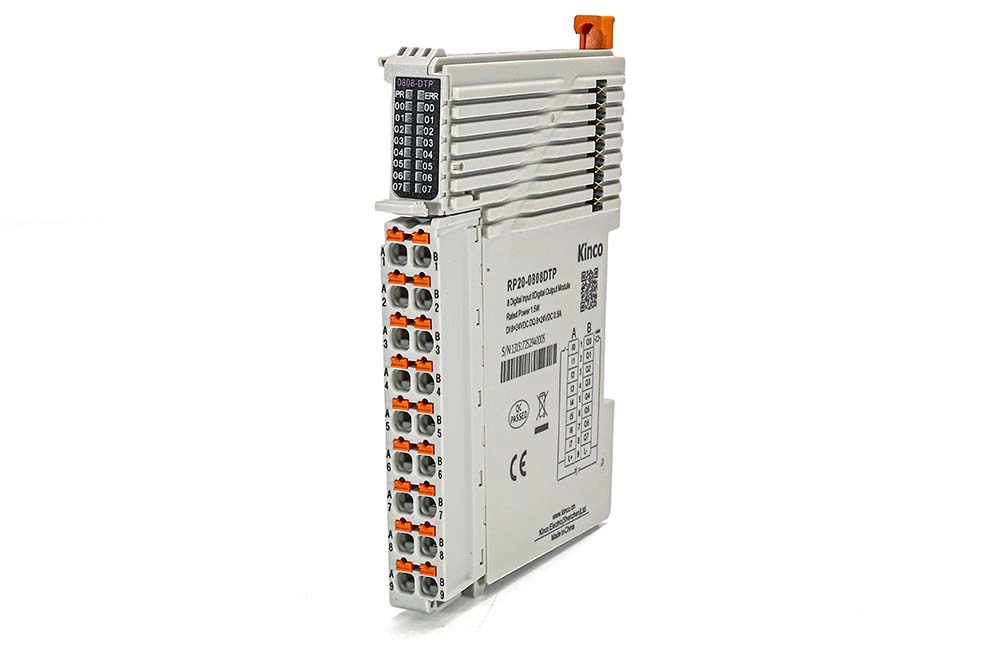

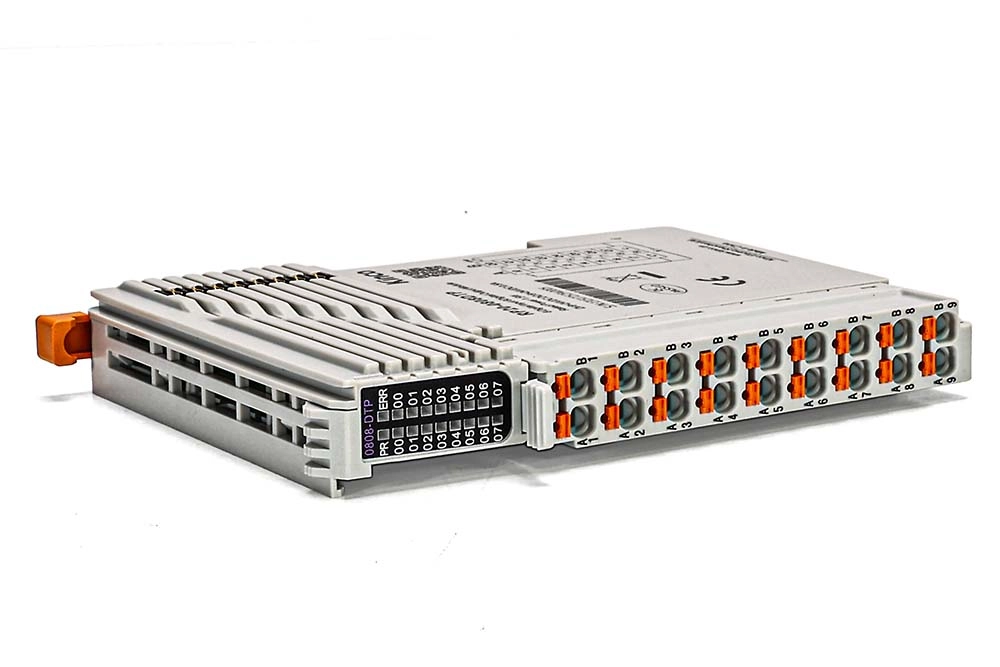

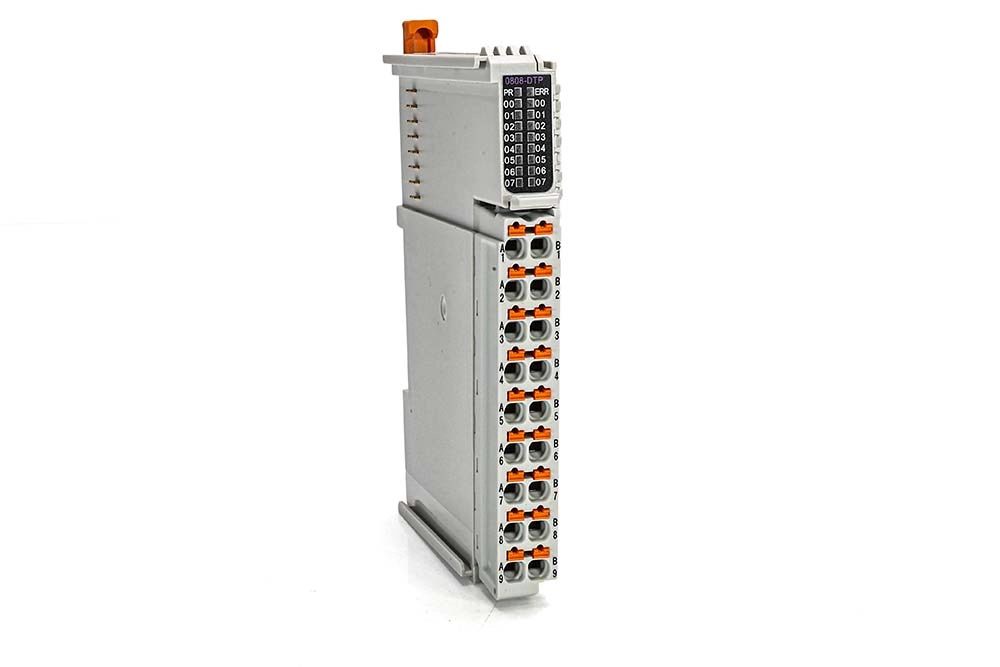

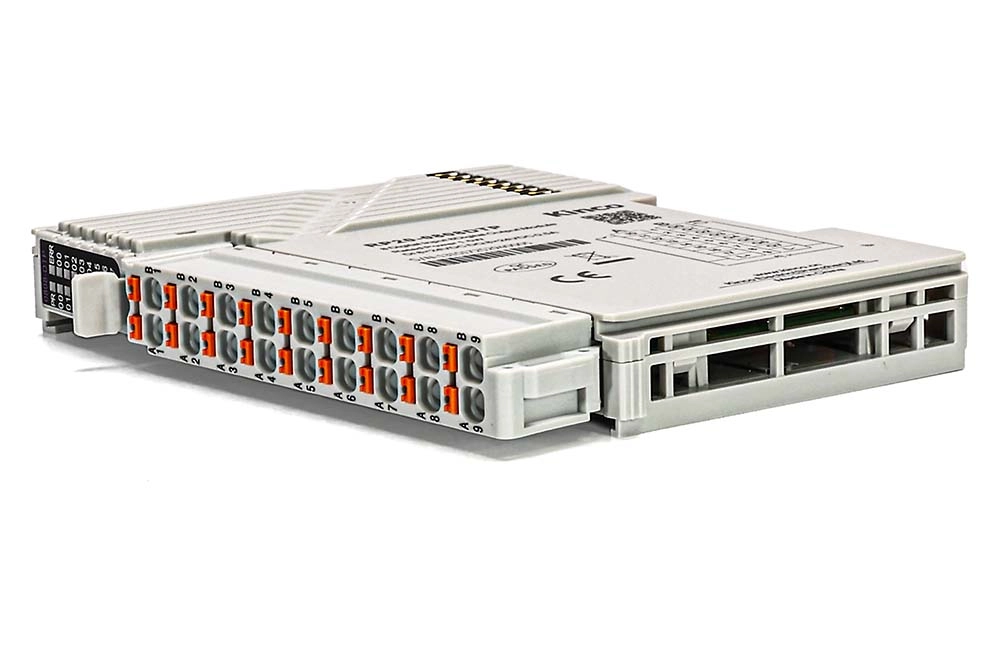

Kinco RP20-0808DTP 8 Dijital Giriş / 8 PNP Dijital Çıkış Modülü

Kinco RP20-0808DTP, RP20 serisi Remote I/O sistemleri için kullanılan 8 dijital giriş ve 8 PNP dijital çıkış modülüdür. RP20C-ECT EtherCAT Remote I/O kuplör ile birlikte kullanılarak sahadaki sensör, buton, switch, ikaz lambası, röle ve valf gibi 24V DC saha elemanlarının kontrol sistemine bağlanmasını sağlar.

RP20-0808DTP dijital I/O modülü, EtherCAT tabanlı RP20C-ECT kuplörün sağ tarafına takılarak kullanılır. Ayrıca Kinco AK840M Motion Kontrol PLC sistemleriyle uyumlu bir yapı sunar. Bu sayede CoDeSys / CodeSYS tabanlı otomasyon projelerinde dijital giriş ve PNP çıkış ihtiyacını modüler şekilde karşılamak için tercih edilebilir.

Modül üzerinde 8 kanal 24V DC dijital giriş ve 8 kanal 24V DC PNP transistör çıkış bulunur. Kompakt yapısı, LED durum göstergeleri ve DIN ray uyumlu RP20 sistem mimarisi sayesinde pano içi uygulamalarda düzenli, hızlı ve esnek bağlantı imkanı sunar.

Genel Özellikler

• ✔️ 8 dijital giriş ve 8 PNP dijital çıkış yapısına sahiptir.
• ✔️ RP20C-ECT EtherCAT Remote I/O kuplör ile uyumludur.
• ✔️ Kinco AK840M Motion Kontrol PLC sistemleriyle kullanılabilir.
• ✔️ 24V DC saha sinyalleri için uygundur.
• ✔️ PNP transistör çıkış yapısıyla 24V DC yüklerin kontrolünde kullanılabilir.
• ✔️ Her giriş ve çıkış için durum takibini kolaylaştıran LED gösterge yapısı bulunur.
• ✔️ Kompakt RP20 modül yapısı sayesinde pano içinde yer tasarrufu sağlar.

Teknik Özellikler

• ✅ Ürün Modeli: RP20-0808DTP
• ✅ Marka: Kinco
• ✅ Ürün Tipi: Dijital Giriş / Dijital Çıkış Modülü
• ✅ Dijital Giriş Sayısı: 8 kanal
• ✅ Dijital Çıkış Sayısı: 8 kanal
• ✅ Giriş Tipi: 24V DC sourcing
• ✅ Çıkış Tipi: PNP transistör çıkış
• ✅ Nominal Giriş Gerilimi: 24V DC
• ✅ Nominal Çıkış Gerilimi: 24V DC
• ✅ Çıkış Gerilim Aralığı: 20.4V DC - 28.8V DC
• ✅ K-Bus Akım Tüketimi: 135mA, 5V DC
• ✅ Ölçüler: 12 x 100 x 80 mm
• ✅ Ağırlık: Yaklaşık 70 g

Dijital Giriş Özellikleri

RP20-0808DTP modülünün dijital giriş kanalları, 24V DC saha sinyallerini okumak için kullanılır. Sensörler, butonlar, limit switchler ve makine üzerindeki dijital sinyaller bu girişlere bağlanarak PLC veya motion kontrol sistemi tarafından izlenebilir.

• ✔ 8 kanal dijital giriş bulunur.
• ✔ Giriş tipi sourcing yapıdadır.
• ✔ Nominal giriş gerilimi 24V DC değerindedir.
• ✔ Giriş akımı 3.5mA @ 24V DC değerindedir.
• ✔ Giriş empedansı 6.8K olarak belirtilmiştir.
• ✔ Giriş sinyali olduğunda ilgili LED göstergesi yanar.

Dijital Çıkış Özellikleri

8 PNP dijital çıkış, 24V DC ile çalışan saha ekipmanlarının kontrol edilmesi için kullanılabilir. İkaz lambası, röle, kontaktör ara rölesi, pnömatik valf bobini ve benzeri otomasyon elemanları uygun elektriksel sınırlar dahilinde bu çıkışlardan sürülebilir.

• ✅ 8 kanal PNP transistör çıkış bulunur.
• ✅ Çıkışlar 24V DC yükler için uygundur.
• ✅ Çıkış gerilim aralığı 20.4V DC - 28.8V DC değerindedir.
• ✅ Turn-on ve turn-off gecikmeleri <50µs olarak belirtilmiştir.
• ✅ Kısa devre koruması bulunur.
• ✅ Aşırı akım koruması bulunur.
• ✅ Çıkış sinyali olduğunda ilgili LED göstergesi yanar.

RP20C-ECT ile Kullanım

Kinco RP20-0808DTP, tek başına çalışan bir PLC değildir. RP20 serisi Remote I/O yapısında, RP20C-ECT EtherCAT BUS kuplör modülünün sağ tarafına takılarak kullanılır. Kuplör, EtherCAT haberleşmesini sağlar; RP20-0808DTP ise dijital giriş ve çıkış sinyallerini sahadan toplar veya sahaya gönderir.

• 1️⃣ Önce RP20C-ECT EtherCAT kuplör DIN ray üzerine yerleştirilir.
• 1️⃣ RP20-0808DTP modülü kuplörün sağ tarafına takılır.
• 1️⃣ EtherCAT master cihaz üzerinden modül konfigürasyonu yapılır.
• 1️⃣ Dijital girişlere sensör, buton veya switch bağlantısı yapılır.
• 1️⃣ PNP dijital çıkışlara uygun 24V DC saha elemanları bağlanır.

AK840M Motion Kontrol PLC ile Uyumluluk

RP20-0808DTP, Kinco AK840M Motion Kontrol PLC kullanılan sistemlerde dijital I/O kapasitesini artırmak için tercih edilebilir. AK840M, CoDeSys / CodeSYS tabanlı programlama altyapısı ve EtherCAT desteğiyle motion control uygulamalarında kullanılırken, RP20 serisi modüller saha sinyallerinin sisteme taşınmasını kolaylaştırır.

• ✔️ AK840M tabanlı otomasyon sistemlerinde dijital I/O genişletme için uygundur.
• ✔️ CoDeSys / CodeSYS projelerinde saha giriş ve çıkış sinyallerinin kontrolüne yardımcı olur.
• ✔️ EtherCAT altyapılı makine otomasyonlarında kullanılabilir.
• ✔️ Motion control, konveyör, pnömatik ve proses kontrol uygulamalarına entegre edilebilir.

Kullanım Alanları

Kinco RP20-0808DTP dijital I/O modülü, dijital sinyal toplama ve dijital çıkış kontrolü gereken birçok endüstriyel otomasyon uygulamasında kullanılabilir. Kompakt yapısı sayesinde özellikle pano içinde yer tasarrufu istenen sistemlerde avantaj sağlar.

• ✅ Makine otomasyonu
• ✅ EtherCAT Remote I/O sistemleri
• ✅ Konveyör ve taşıma hatları
• ✅ Pnömatik valf kontrol uygulamaları
• ✅ Sensör ve buton sinyali okuma uygulamaları
• ✅ İkaz lambası ve röle kontrol sistemleri
• ✅ Motion control tabanlı üretim makineleri
• ✅ Eğitim setleri ve otomasyon deney sistemleri

Neden Kinco RP20-0808DTP?

Kinco RP20-0808DTP, aynı modül üzerinde hem dijital giriş hem de PNP dijital çıkış ihtiyacını karşılayan kompakt bir RP20 serisi I/O modülüdür. RP20C-ECT EtherCAT kuplör ile birlikte kullanıldığında sahadaki 24V DC dijital sinyallerin hızlı ve düzenli şekilde kontrol sistemine aktarılmasını sağlar.

8 giriş / 8 çıkış yapısı, LED durum göstergeleri, kısa devre ve aşırı akım koruması, kompakt 12 mm modül genişliği ve AK840M ile uyumlu kullanım imkanı sayesinde makine otomasyonu ve eğitim uygulamaları için pratik bir dijital I/O çözümüdür.
