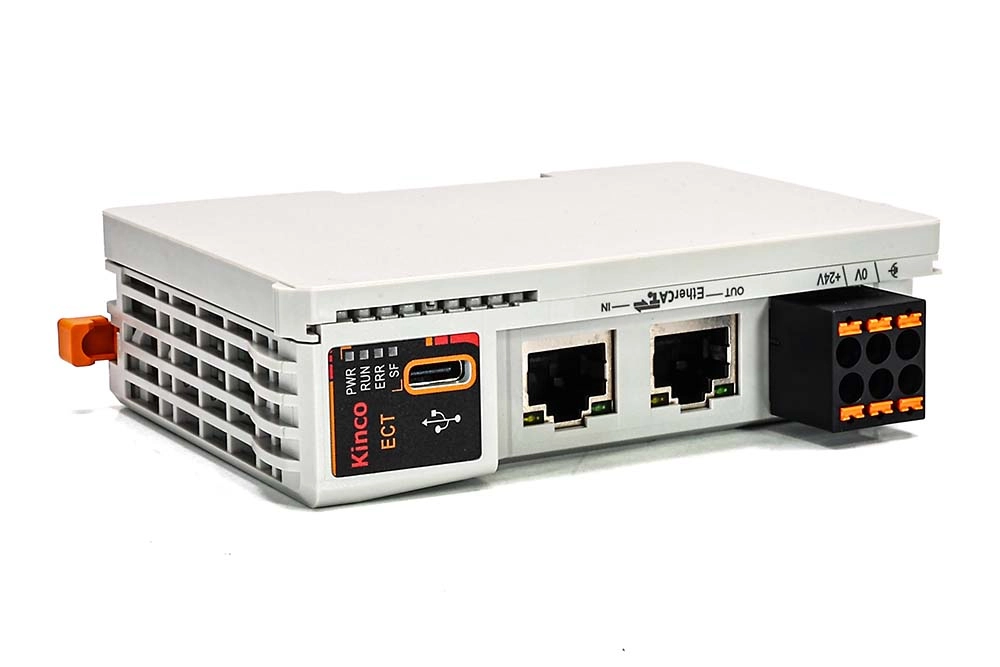

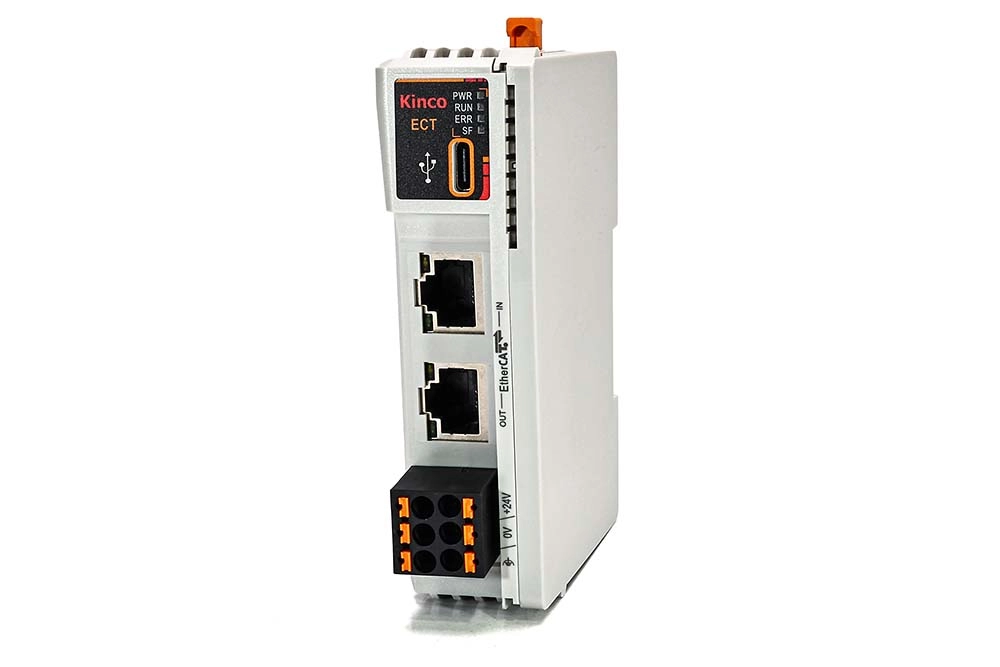

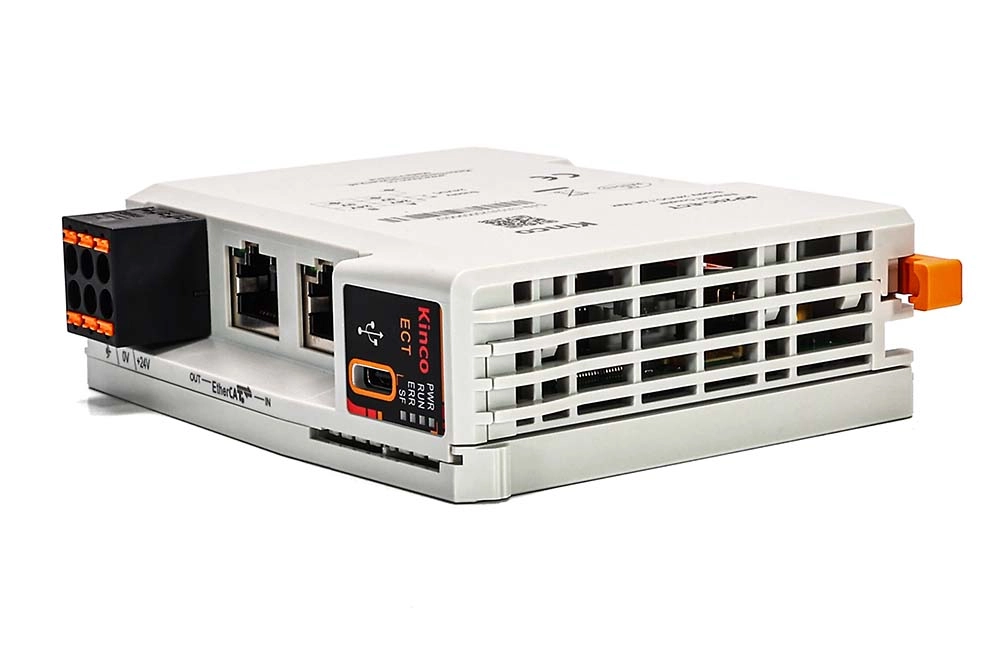

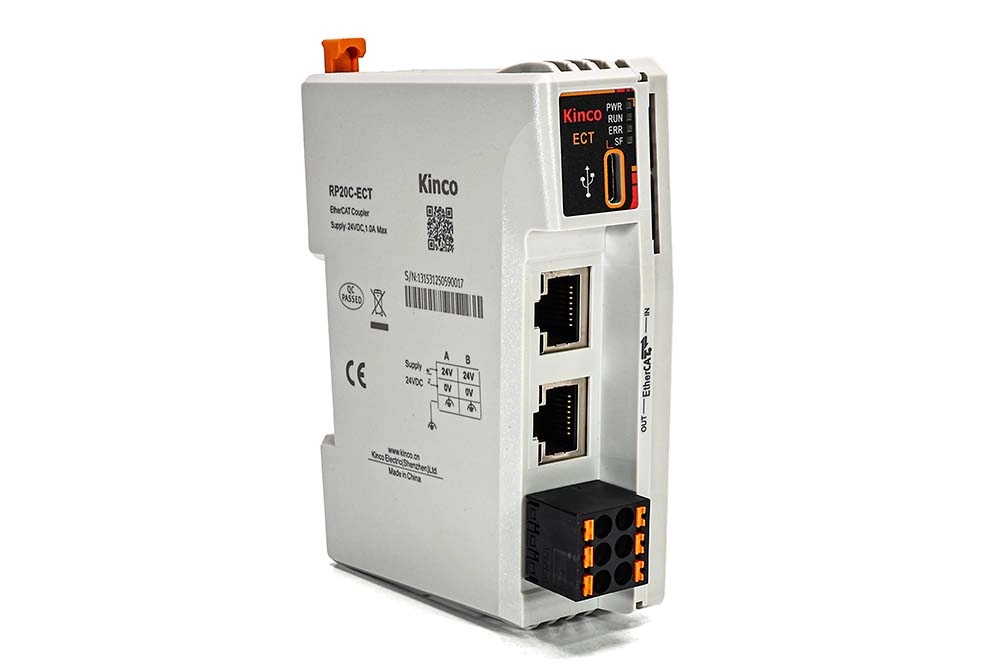

Kinco RP20C-ECT EtherCAT Remote I/O Kuplör

Kinco RP20C-ECT, RP20 serisi uzak giriş/çıkış sistemleri için kullanılan EtherCAT BUS kuplör modülüdür. Endüstriyel otomasyon sistemlerinde PLC, motion controller veya EtherCAT master cihaz ile sahadaki dijital, analog ve sıcaklık I/O modülleri arasında hızlı ve modüler bağlantı kurmak için tercih edilir.

RP20C-ECT Remote I/O kuplör, sağ tarafına takılabilen RP20 serisi genişleme modülleri ile ihtiyaca göre dijital giriş, dijital çıkış, röle çıkış, analog giriş, analog çıkış, termokupl ve RTD sıcaklık girişleri oluşturulmasına olanak sağlar. Bu sayede pano içinde kompakt, esnek ve genişletilebilir bir uzak I/O yapısı kurulabilir.

Kinco RP20 serisi, yüksek hızlı LVDS backplane bus yapısı ve RP20 serisine özel K-bus genişleme protokolü ile mikro saniye seviyesinde I/O yenileme performansı sunar. RP20C-ECT, EtherCAT haberleşme altyapısı sayesinde hızlı veri aktarımı gereken makine otomasyonu, hareket kontrol ve dağıtılmış I/O uygulamalarında kullanılabilir.

Genel Özellikler

• ✔️ EtherCAT BUS kuplör modülüdür.
• ✔️ Kinco RP20 serisi Remote I/O sistemiyle uyumludur.
• ✔️ Sağ tarafına 16 adede kadar RP20 genişleme modülü takılabilir.
• ✔️ 2 x RJ45 EtherCAT haberleşme arayüzüne sahiptir.
• ✔️ 100 Mbps K-Bus haberleşme hızı sunar.
• ✔️ 24V DC ±20% besleme gerilimi ile çalışır.
• ✔️ DIN ray montajına uygun kompakt endüstriyel tasarıma sahiptir.

Teknik Özellikler

• ✅ Ürün Modeli: RP20C-ECT
• ✅ Marka: Kinco
• ✅ Ürün Tipi: EtherCAT Remote I/O Kuplör
• ✅ Bus Protokolü: EtherCAT
• ✅ Bus Arayüzü: 2 x RJ45
• ✅ Besleme Gerilimi: 24V DC ±20%
• ✅ Güç Tüketimi: 2.5W CPU ünitesi / 20W tam yük
• ✅ K-Bus Çıkış Gerilimi: 5V DC
• ✅ K-Bus Çıkış Akımı: 2.0A tipik @5V
• ✅ K-Bus Haberleşme Hızı: 100 Mbps
• ✅ İstasyonlar Arası Maksimum Mesafe: 100 m
• ✅ Genişleme Kapasitesi: 16 adede kadar RP20 modül
• ✅ Ölçüler: 24.3 x 100 x 80 mm
• ✅ Ağırlık: Yaklaşık 120 g

EtherCAT Haberleşme Özellikleri

RP20C-ECT EtherCAT kuplör, yüksek hızlı saha haberleşmesi gerektiren otomasyon sistemlerinde kullanılmak üzere tasarlanmıştır. 2 adet RJ45 portu sayesinde EtherCAT hattına kolayca dahil edilebilir ve RP20 modüllerinden gelen saha sinyallerini EtherCAT ağı üzerinden kontrol sistemine aktarır.

• ✔ EtherCAT bus protokolünü destekler.
• ✔ DC-Sync modunda minimum 1 ms senkron zaman desteği bulunur.
• ✔ SM-Sync modu desteği vardır.
• ✔ 100 Mbps K-Bus haberleşme hızı ile hızlı I/O veri aktarımı sağlar.
• ✔ Makine otomasyonu ve dağıtılmış I/O sistemlerinde kullanılabilir.

Takılabilen RP20 Genişleme Modülleri

Kinco RP20C-ECT kuplörün sağ tarafına RP20 serisi dijital, analog ve sıcaklık ölçüm modülleri takılarak sistem ihtiyacına göre esnek bir uzak I/O yapısı kurulabilir. Bu yapı, pano içinde yer tasarrufu sağlarken farklı saha sinyallerini tek EtherCAT hattı üzerinden toplama imkanı sunar.

• ✅ RP20-1600DT: 16 dijital giriş modülü
• ✅ RP20-0016DTP: 16 PNP dijital çıkış modülü
• ✅ RP20-0008DR: 8 dijital röle çıkış modülü
• ✅ RP20-0808DTP: 8 dijital giriş / 8 PNP dijital çıkış modülü
• ✅ RP20-0400IV: 4 kanal analog giriş modülü, 4-20mA / 0-10V / 0-20mA / 1-5V
• ✅ RP20-0004IV: 4 kanal analog çıkış modülü, 4-20mA / 0-10V / 0-20mA / 1-5V
• ✅ RP20-0400TC: 4 kanal termokupl giriş modülü, J / K / E / S / T
• ✅ RP20-0400RD: 4 kanal RTD giriş modülü, PT100 / PT1000 / Cu50
• ✅ RP20-0202IV: 2 kanal analog giriş / 2 kanal analog çıkış modülü

Durum Göstergeleri

RP20C-ECT EtherCAT kuplör üzerinde güç, haberleşme ve hata durumlarının takip edilmesini sağlayan LED göstergeler bulunur. Bu göstergeler devreye alma, bakım ve arıza tespit süreçlerinde kullanıcıya yardımcı olur.

• 1️⃣ PWR: Güç besleme durumu
• 1️⃣ RUN: Genişleme bus çalışma durumu
• 1️⃣ ERR: EtherCAT bus hata durumu
• 1️⃣ SF: Genişleme bus hata durumu

Koruma Özellikleri

Endüstriyel pano uygulamalarında güç besleme güvenliği önemlidir. Kinco RP20C-ECT, güç hattında oluşabilecek olumsuz durumlara karşı koruma özellikleriyle donatılmıştır.

• ✔️ Aşırı akım koruması bulunur.
• ✔️ Ters polarite koruması bulunur.
• ✔️ Surge absorption koruması desteklenir.
• ✔️ Endüstriyel ortamlarda kararlı çalışma için tasarlanmıştır.

Çalışma ve Montaj Özellikleri

RP20 serisi Remote I/O modülleri, DIN35 ray montajına uygun yapısıyla pano içinde hızlı ve düzenli kurulum sağlar. IP20 koruma sınıfı ve doğal hava soğutmalı yapısı sayesinde standart endüstriyel kontrol panolarında kullanılabilir.

• ✅ Çalışma sıcaklığı: -20°C ~ +55°C
• ✅ Depolama sıcaklığı: -40°C ~ +70°C
• ✅ Bağıl nem: %10 ~ %95, yoğuşmasız
• ✅ Koruma seviyesi: IP20
• ✅ Soğutma tipi: Doğal hava soğutma
• ✅ Montaj tipi: DIN35 ray montaj

Kullanım Alanları

Kinco RP20C-ECT Remote I/O modülü, saha sinyallerinin kontrol panosundan uzak noktalarda toplanması ve EtherCAT hattı üzerinden ana kontrol sistemine aktarılması gereken uygulamalarda kullanılabilir. Modüler yapısı sayesinde farklı makine ve proses ihtiyaçlarına uyarlanabilir.

• ✔ Makine otomasyonu
• ✔ Servo ve motion control sistemleri
• ✔ Paketleme makineleri
• ✔ Konveyör ve taşıma hatları
• ✔ Üretim hattı otomasyonu
• ✔ Enerji izleme ve proses kontrol sistemleri
• ✔ Sıcaklık, analog ve dijital sinyal toplama uygulamaları
• ✔ Eğitim setleri ve otomasyon deney sistemleri

Neden Kinco RP20C-ECT?

Kinco RP20C-ECT, EtherCAT haberleşme altyapısına sahip otomasyon sistemlerinde esnek ve hızlı bir uzak I/O çözümü sunar. 16 adede kadar RP20 genişleme modülünü desteklemesi sayesinde sistem ihtiyacına göre dijital giriş, dijital çıkış, analog giriş, analog çıkış ve sıcaklık ölçüm modülleriyle yapılandırılabilir.

Kompakt gövde yapısı, 2 x RJ45 EtherCAT arayüzü, 100 Mbps K-Bus haberleşme hızı, 24V DC besleme yapısı ve DIN ray montaj desteği ile endüstriyel kontrol panolarında pratik ve güçlü bir Remote I/O çözümüdür.
