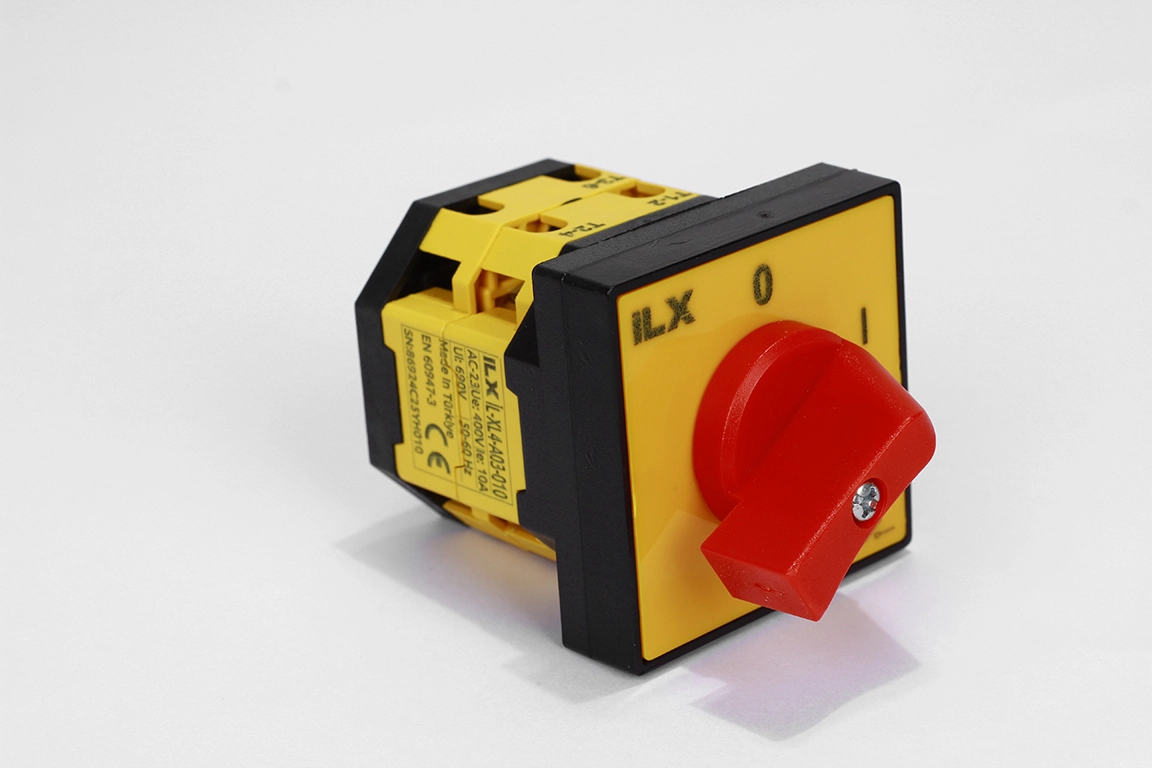

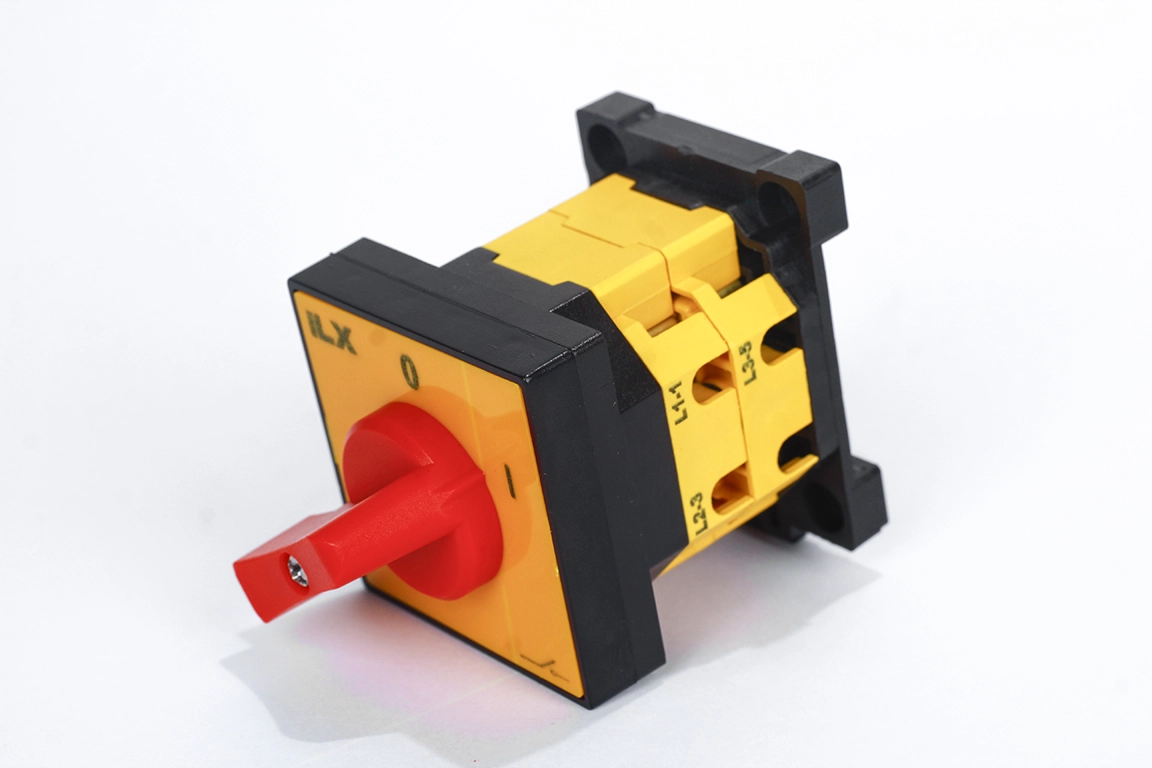

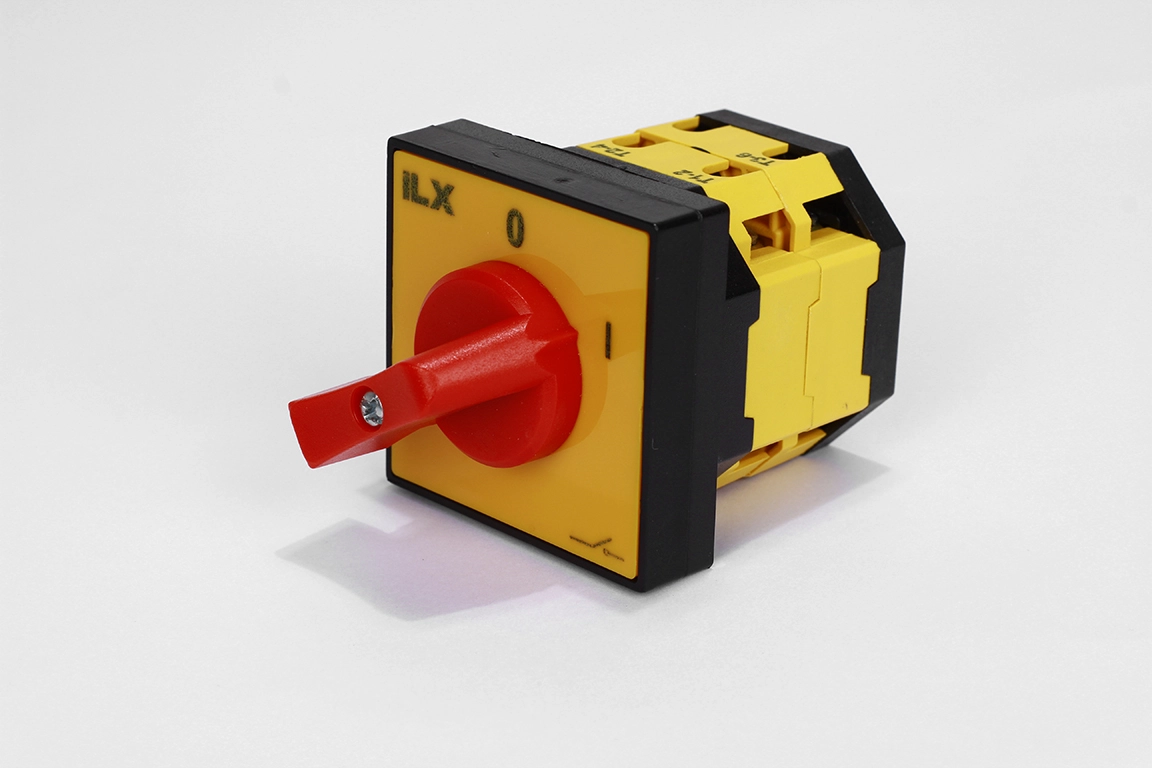

01 4 Kutuplu Aç Kapa Şalter – Ray, Taban ve Panel Montaj Uyumlu (10A – 40A)

Bu ürün, ray, taban ve panel montajı ile uyumlu, 4 kutuplu (L1-L2-L3-N) aç-kapa şalter serisidir. 48x48 mm gövde ölçüsü, elektrik panolarında yer tasarrufu ve modüler yapı sunar. Şalterin tüm bileşenleri endüstriyel dayanıklılık esas alınarak tasarlanmıştır.

En dikkat çeken özelliği, şalter içindeki milin prinçten üretilmiş olmasıdır. Bu yapı sayesinde mekanizma çalışırken esneme oluşmaz, şalter iç blokları (cam switch wafers) arasındaki mekanik kilitleme ile tüm kutuplar eş zamanlı olarak açılır veya kapanır. Bu özellik, özellikle yüksek akım ve sürekli anahtarlama gerektiren uygulamalarda büyük avantaj sağlar.

48x48 mm 4 kutuplu şalter, prinç mil ve mekanik kilitleme sistemiyle esneme yapmaz, eş zamanlı kontak hareketi sunar. Ray, taban ve panel montaj uyumlu; 10A – 40A seçenekli.

Teknik Özellikleri:

✅ Fonksiyon: Aç-Kapa (0-1)
✅ Kutup: 4P (L1, L2, L3 + Nötr)
✅ Akım Kapasiteleri: 10A, 20A, 25A, 32A, 40A
✅ Gerilim: 690 V AC
✅ Yalıtım Gerilimi: 690 V
✅ Darbe Dayanımı: 4 kV
✅ Frekans: 50 / 60 Hz
✅ Kontak: Gümüş kaplı, N/O (1-2)
✅ Montaj Tipi: DIN ray, taban ve panel montaj uyumlu
✅ Gövde Ölçüsü: 48 × 48 mm
✅ Gövde Malzemesi: Alev geciktirici PBT
✅ Çalışma Sıcaklığı: -40 °C ~ +150 °C
✅ Mil Yapısı: Prinç malzeme, rijit yapı
✅ Bloklar: Mekanik kilitlemeli, esnemesiz yapı
✅ Sertifikalar: TSE · CE

Kullanım Alanları

✔ Enerji panoları ve dağıtım sistemleri
✔ Jeneratör ve UPS sistemleri
✔ Endüstriyel makine hatları
✔ Otomasyon eğitim setleri ve teknik laboratuvarlar
✔ HVAC uygulamaları (klima, havalandırma, soğutma)
✔ Solar ve PV inverter AC çıkışlarında güvenli enerji kesimi
✔ Pratik montaj gerektiren kompakt sistem çözümleri

Montaj Kolaylığı

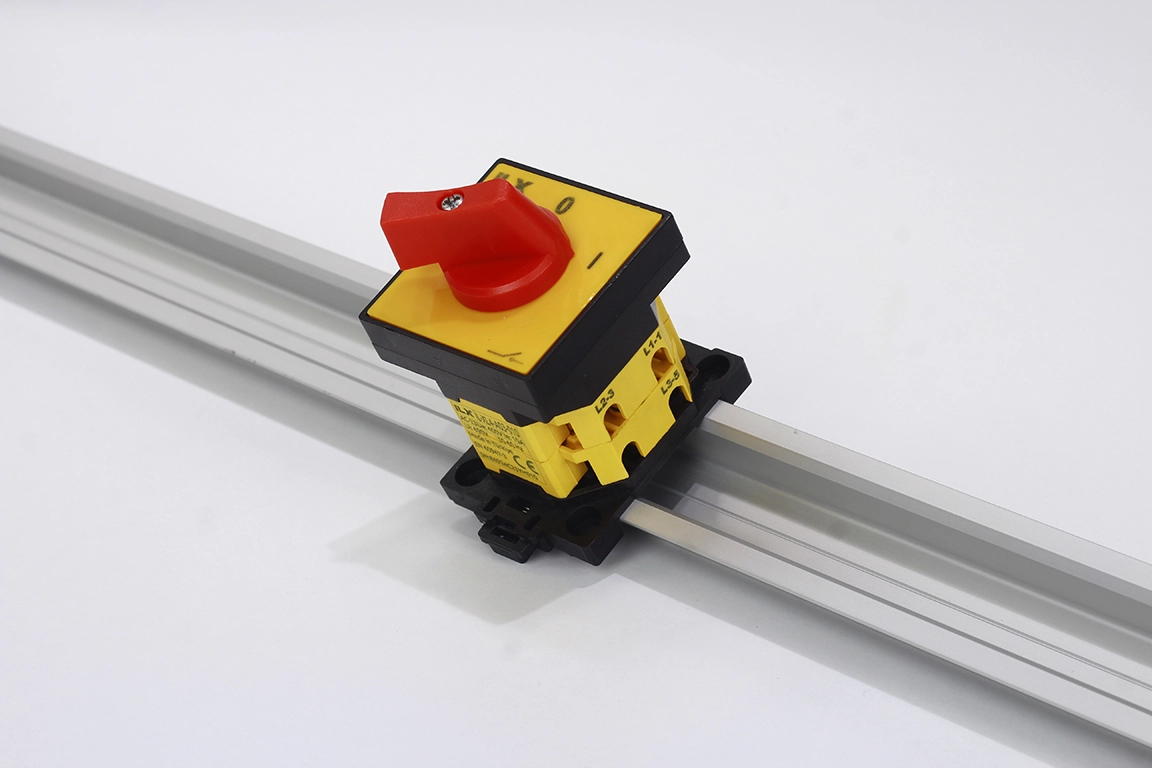

Ray montaj aparatı, yaylı kilit sistemi ile tasarlanmıştır. Bu sayede tek elle şalteri ray kanalına oturtmak mümkündür. Ayrıca aynı aparat, düz yüzeylere de kolayca sabitlenerek taban montajı imkanı sunar. Şalter gövdesi ise panel tipi deliklerle entegre edilerek klasik montajla da uyumludur.

ray montajlı 4 kutuplu şalter, prinç milli şalter, mekanik kilitli şalter, 48x48 tam izolasyon şalter, panel uyumlu 4P aç kapa, nötr kesen şalter, pano tipi güvenlik anahtarı

Adetli alımlarınız veya ürün ile ilgili sorularınız varsa WhatsApp butonu ile iletişime geçebilirsiniz.

★
