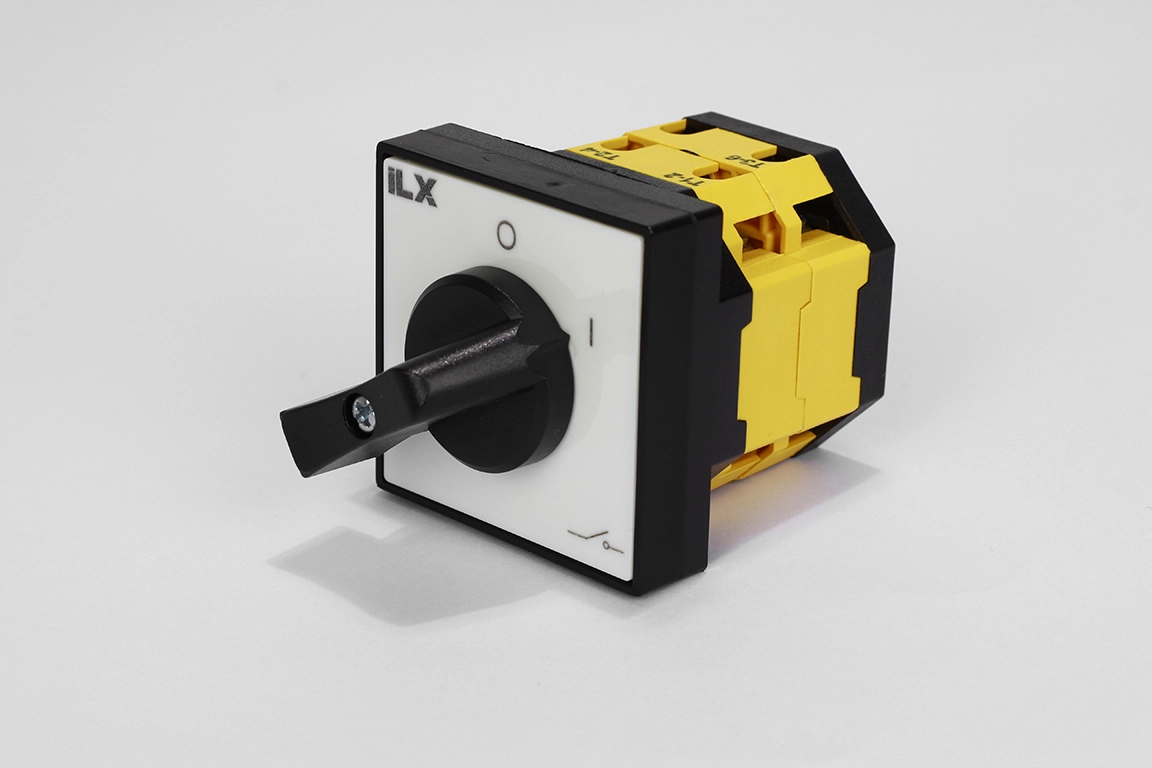

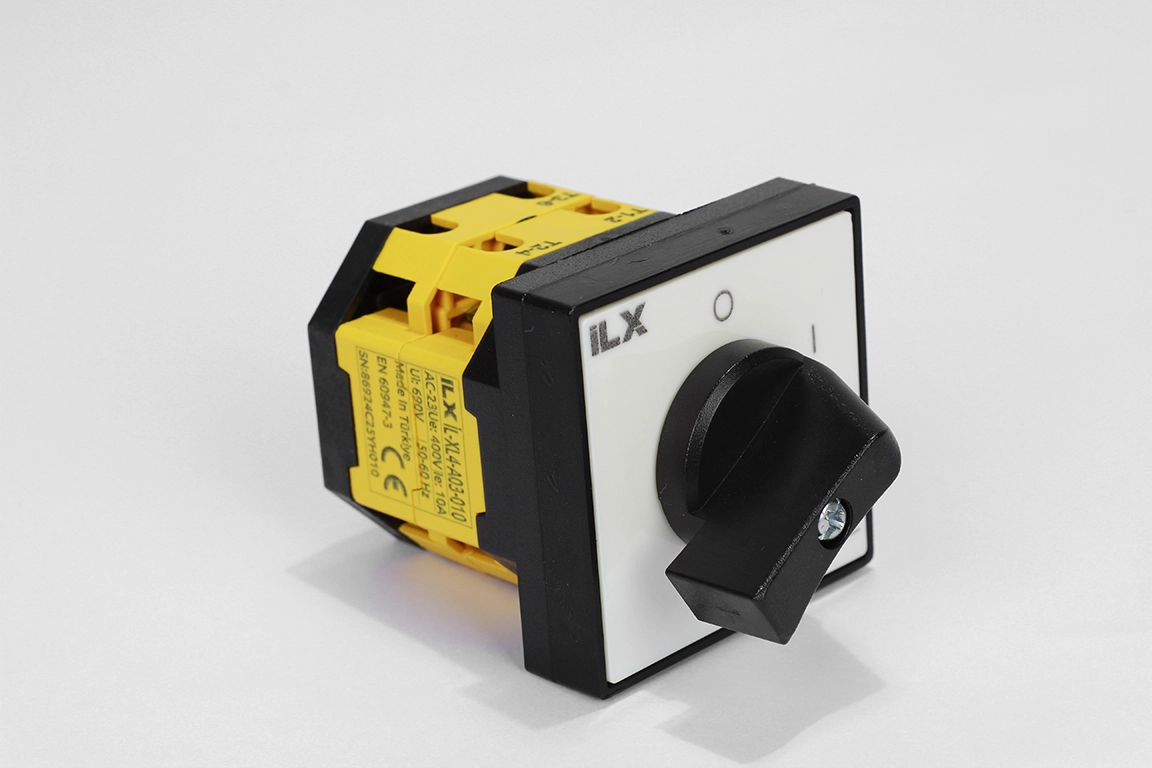

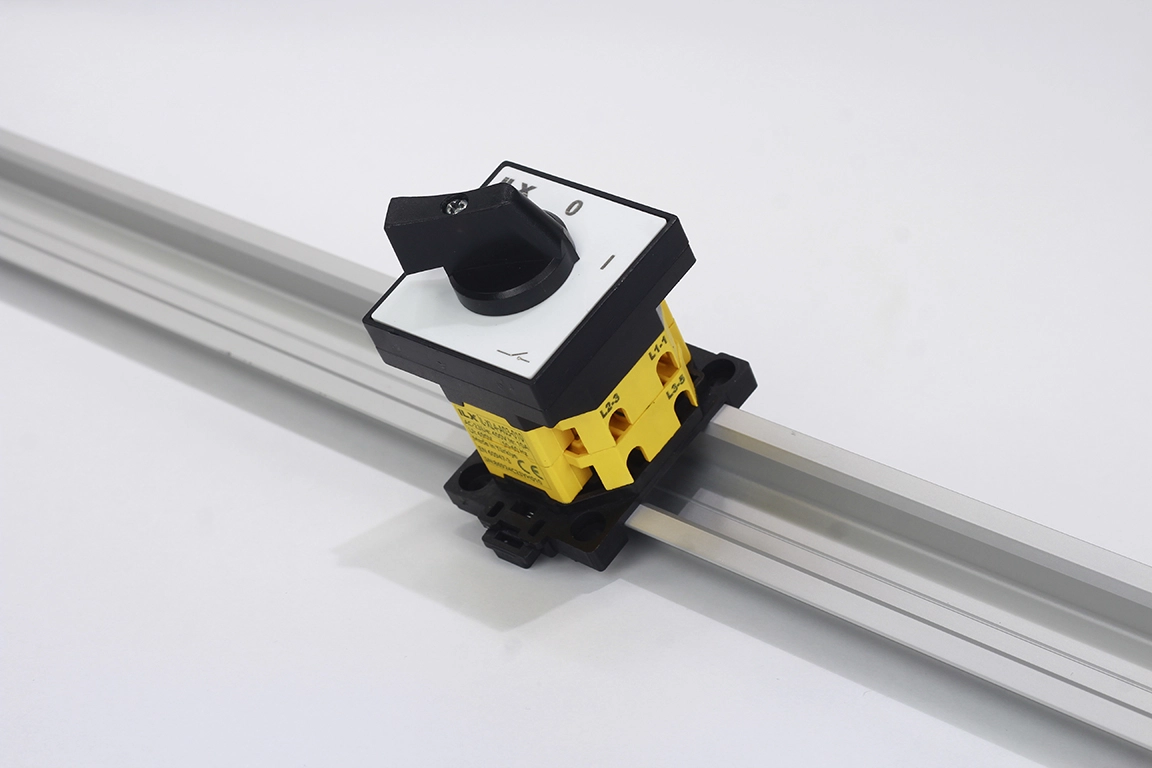

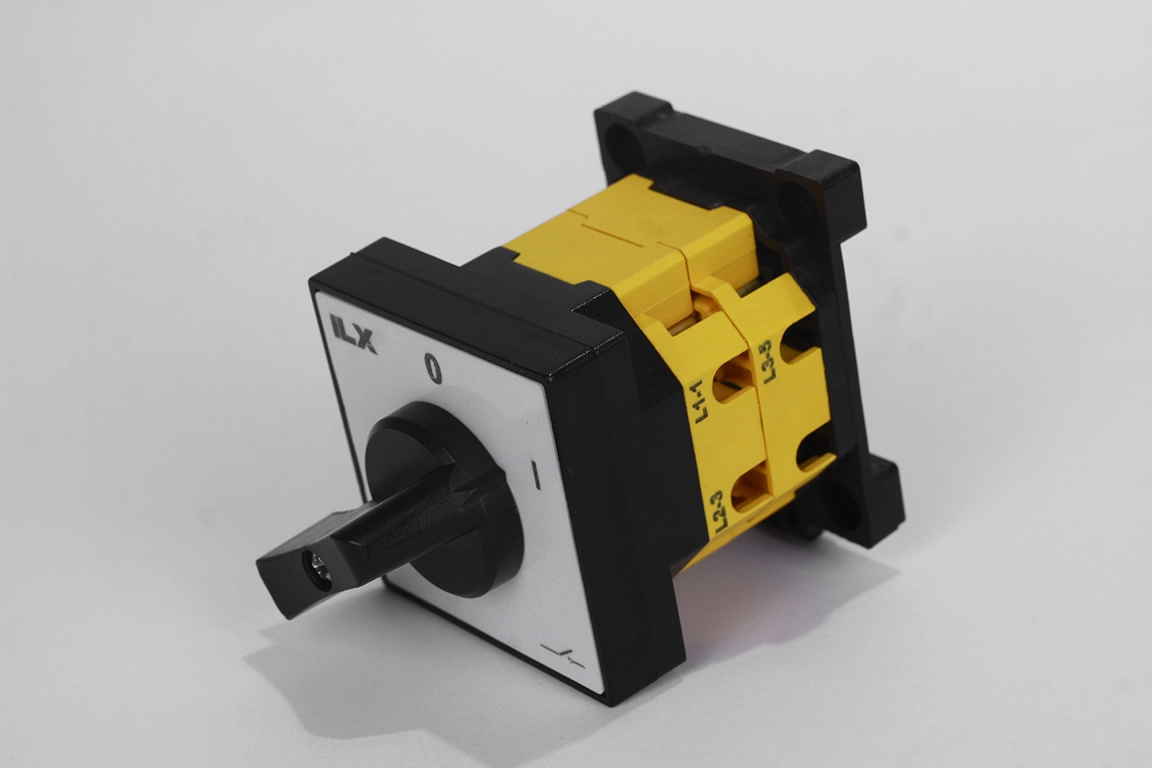

Panel Tipi 3 Kutuplu Aç-Kapa Şalter (10 A – 40 A)

Üç fazı aynı anda devre dışı bırakmak, makinelerinizi bakım sırasında tam güvenliğe almanın hızlı yoludur. Bu kompakt 48 × 48 mm panel tipi şalter ailesi, gümüş alaşımlı N/O kontakları ve alev geciktirici PBT kasası sayesinde 690 V AC’ye kadar sorunsuz anahtarlama performansı sunar. Seçilebilir 10, 20, 25, 32 ve 40 A akım kapasiteleri ile atölye prizlerinden pompaya kadar geniş bir uygulama yelpazesini kapsar.

Panelinize uyumlu 3 P aç-kapa şalter; 10-40 A, alev geciktirici PBT, gümüş kontak ve üç farklı renk seçeneğiyle CE + TSE sertifikalı güvenli çözüm.

Model & Renk Seçenekleri

Model	Ön Panel Rengi	Mandal Rengi	Uygulama Notu
Model-1 – PWB4D	Beyaz (siyah çerçeve)	Siyah	Standart pano estetiği
Model-2 – PYR4D	Sarı (siyah çerçeve)	Kırmızı	Acil kesici renk kodu
Model-3 – PGB4D	Gri (siyah çerçeve)	Siyah	Endüstriyel metalik görünüm

Renk kodlaması sayesinde operatörler hangi devrenin kesildiğini ilk bakışta anlar; panoda görsel düzen sağlanır.

Temel Teknik Özellikler

✔ Fonksiyon : Aç-Kapa (0-1)
✔ Kutup : 3 P – üç faz senkron kesme
✔ Anma Akımı : 10 / 20 / 25 / 32 / 40 A
✔ Çalışma / Yalıtım Gerilimi : 690 V AC
✔ Darbe Dayanımı : 4 kV
✔ Frekans : 50 / 60 Hz
✔ Montaj : Panel (önden 22 mm delik + sıkma somunu)
✔ Bağlantı Kesiti : 2 × 1,5 mm² maks. vida klemens
✔ Gövde Malzemesi : Alev geciktiricili PBT (-40 °C … +150 °C)
✔ Kontak Yapısı : Gümüş alaşımlı N/O (1-2) – düşük geçiş direnci
✔ Sertifikalar : CE · TSE

Avantajlar

1️⃣ Üç Fazı Tek Hareketle İzole Edin – 3 P yapısı, fazlar arası dengesiz gerilimi sıfırlar.
2️⃣ PBT + Gümüş Kontak – Uzun ömür, yüksek iletkenlik, alev geciktirici yapı.
3️⃣ Kompakt Panel Montajı – 48 mm kare; dar panel alanlarında bile yer tasarrufu.
4️⃣ Çoklu Akım Seçeneği – Stok yönetimini kolaylaştırır, geniş uygulama skalası.
5️⃣ CE & TSE Onaylı – Hem yerel hem ihracat projelerinde uyumluluk.

Tipik Kullanım Alanları

✔ Dağıtım panosunda ana kesici
✔ Harici jeneratör çıkış izolasyonu
✔ Atölye priz hatları veya CNC besleme devreleri
✔ HVAC ve pompa kontrol grupları
✔ Mobil makinelerde bakım güvenliği

Adetli alımlarınız veya ürün ile ilgili sorularınız varsa WhatsApp butonu ile iletişime geçebilirsiniz.

#	Uygulama	Açıklama
1	Makine Ana Kesicisi	CNC tezgâhları, frezeler veya paketleme makinelerinde bakım öncesi üç fazı aynı anda izole etmek.
2	Motor ve Pompa Beslemeleri	5,5 kW’a kadar asenkron motorlar, proses pompaları veya fan gruplarında el ile devreye alma / kesme.
3	HVAC Sistemleri	Endüstriyel klima santralleri, chiller kompresörleri ve havalandırma ünitelerinde güvenli enerji kesintisi.
4	Atölye Priz Hatları	Üç fazlı priz gruplarını tek hareketle açıp kapatarak operatör güvenliğini artırma.
5	Taşınabilir Jeneratör Panoları	Seçilebilir 10-40 A akım aralığı sayesinde saha jeneratör çıkışlarının manuel kontrolü.
6	Enerji Dağıtım Panoları	Alt panolarda veya şube devrelerinde yük ayırıcı (load break switch) görevi.
7	Laboratuvar Test Tezgâhları	Test rig’lerinde deney başlamadan önce üç fazı eş zamanlı devreye alma/ayırma.
8	Gıda & Kimya Proses Hatları	Yıkama veya CIP (Clean-in-Place) işlemleri sırasında ekipmanı güvenle enerjisiz bırakma.
9	Kompresör İstasyonları	Vidalı/hava kompresörleri için acil stop veya bakıma alma işlevi.
10	Güneş Enerjisi İnverter Panoları	AC çıkış tarafında elle izolasyon sağlayarak invertör bakımlarını güvenle yürütme.

Not: Model-2’nin sarı/kırmızı acil-durdurma renk kodu özellikle güvenlik gerektiren alanlarda (HVAC, kompresör, jeneratör) tercih edilirken; Model-1 ve Model-3 daha genel pano uygulamalarında estetik ve fonksiyonel uyum sağlar.
