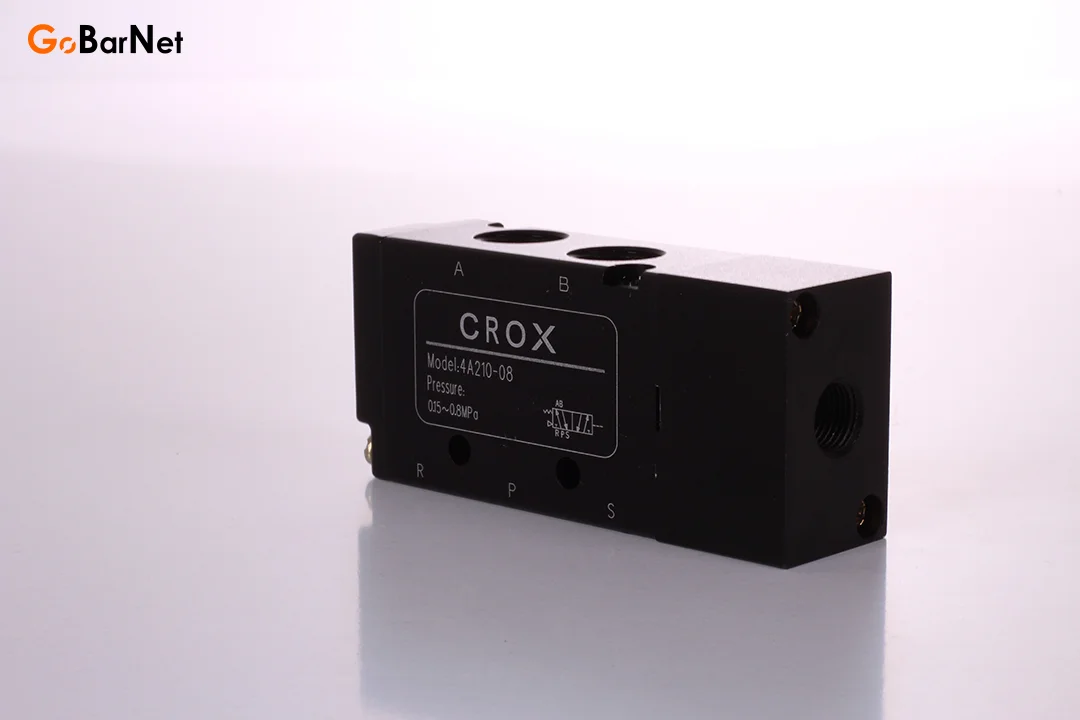

5/2 Hava Uyarılı, Yay Geri Dönüşlü Pnömatik Valf

5/2 Hava Uyarılı, Yay Geri Dönüşlü Pnömatik Valf

5/2 yön denetim valfi, beş portlu ve iki konumlu bir pnömatik valftir. Hava uyarılı ve yay geri dönüşlü modeli, hava basıncı ile tetiklenerek çalıştırılır ve yay mekanizması sayesinde başlangıç konumuna geri döner.

Çalışma Prensibi:

1. 1️⃣ P (Giriş - Basınçlı Hava Kaynağı)
2. 2️⃣ A (Çıkış - Silindirin İleri Hava Girişi)
3. 3️⃣ B (Çıkış - Silindirin Geri Hava Girişi)
4. 4️⃣ R1 (Tahliye - Egzoz 1)
5. 5️⃣ R2 (Tahliye - Egzoz 2)
6. Konum 1 (Varsayılan Pozisyon - Yay Geri Dönüş Konumu
7. Hava P portundan B portuna yönlendirilir (silindirin geri hareket etmesi sağlanır).
8. A portundaki hava R1 egzoz portundan dışarı atılır.
9. Konum 2 (Hava Uyarısı ile Aktif Pozisyon)
10. Hava P portundan A portuna yönlendirilir (silindirin ileri hareket etmesi sağlanır).
11. B portundaki hava R2 egzoz portundan dışarı atılır.
12. Hava Kesildiğinde:
13. Yay sayesinde otomatik olarak başlangıç pozisyonuna geri döner.

Kullanım Alanları:

1. ✔ Çift etkili pnömatik silindir kontrolü
2. ✔ Pnömatik robotik kollar ve otomasyon sistemleri
3. ✔ Konveyör hatları ve üretim makineleri
4. ✔ Pnömatik kapak, vana ve klape kontrolü
5. ✔ Hava ile çalışan otomatik makine sistemleri

Özellikleri:

1. Gövde: Alüminyum
2. P - A - B Port Ölçüsü: 1/4
3. R - S Port Ölçüsü: 1/8
4. Kumanda Port Ölçüsü: 1/8
5. A portu kör tapa ile kapatılırsa, 3/2 valf olarak kullanılabilir.

5/2 hava uyarılı, yay geri dönüşlü pnömatik valf, çift etkili pnömatik silindirlerin tek yönlü kontrolünü sağlamak için kullanılır. Hava ile tetiklendiğinde silindiri ileri hareket ettirir, hava kesildiğinde ise yay sayesinde başlangıç konumuna geri döner. Güvenlik gerektiren ve enerji kesildiğinde belirli bir pozisyona dönmesi gereken sistemler için idealdir.
