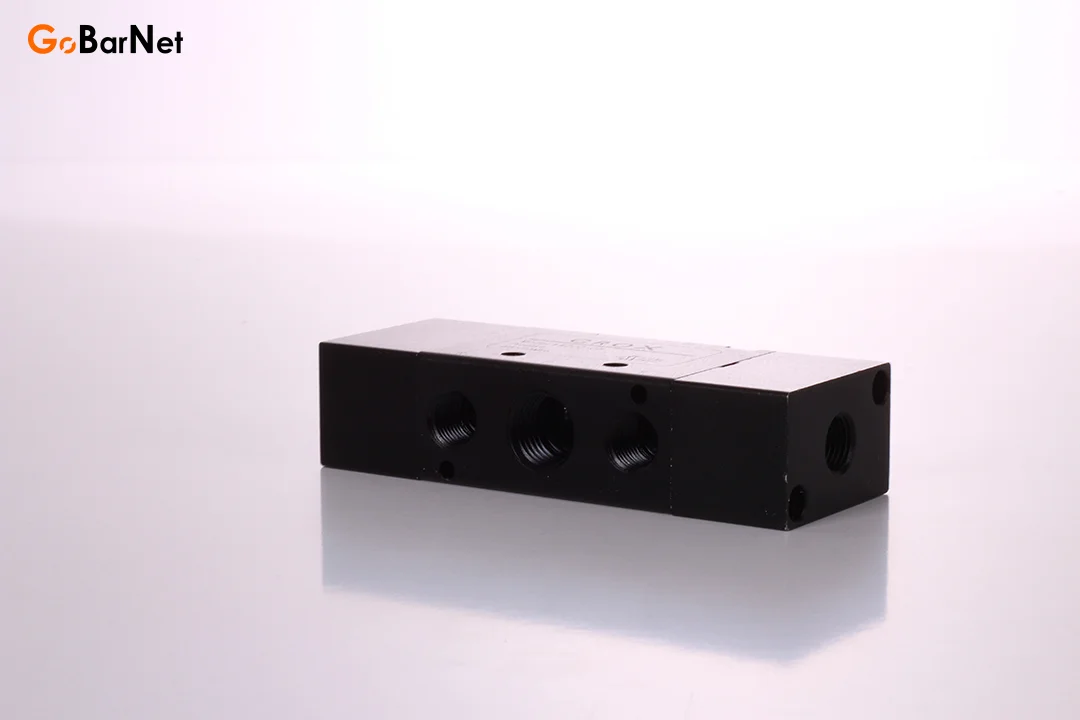

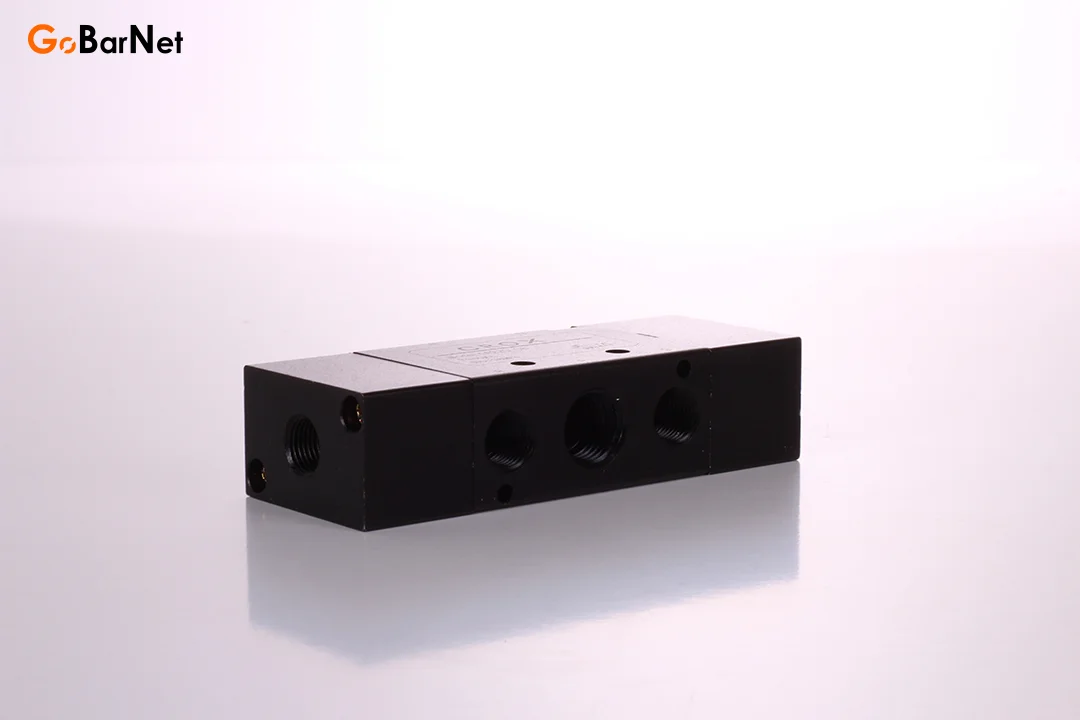

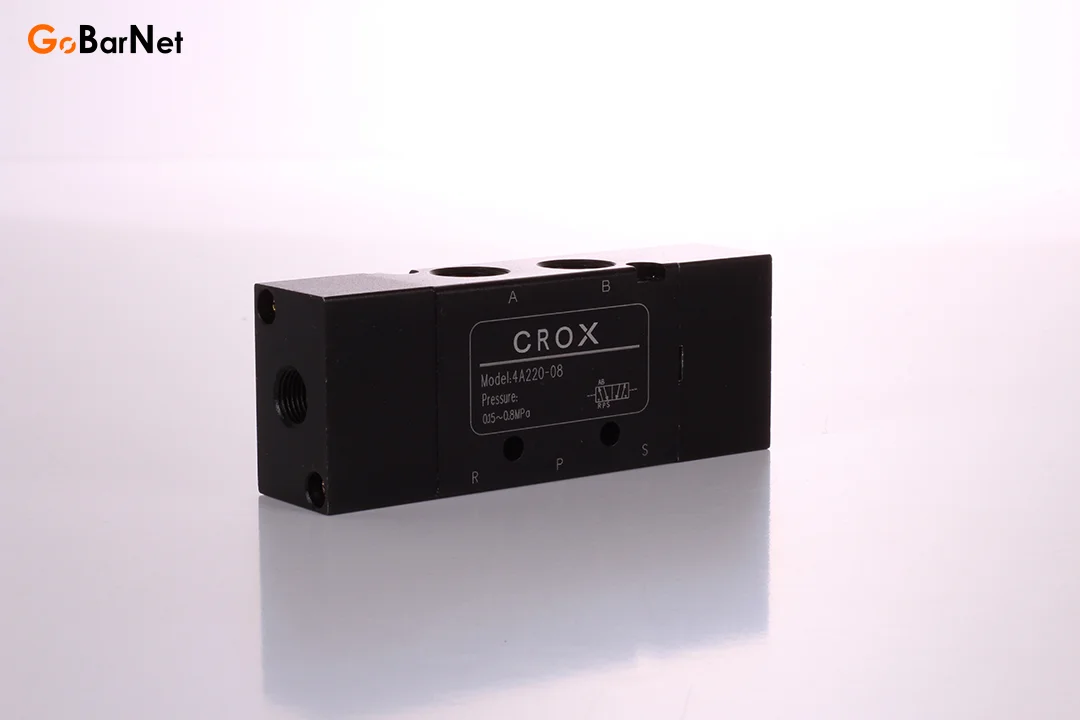

5/2 Pilot Hava Uyarılı Pnömatik Valf

5/2 Çift Pilot Hava Uyarılı Pnömatik Pnömatik Valf

5/2 çift hava uyarılı pnömatik valf, beş portlu ve iki konumlu bir yön kontrol valfidir. Çift hava uyarılı olması, valfin konum değiştirmesi için her iki yönde de hava sinyali gerektirdiği anlamına gelir. Yay geri dönüşlü modellerden farklı olarak, valf hava basıncıyla iki farklı konumda tutulur ve konumu değiştirmek için tekrar bir hava sinyali gerektirir.

Valf pilot havası uygulanmadığı veya basınçlı havanın kesilmesi durumunda konumunu koruyan valftir. Hafıza valfi olarak kullanılır.

Çalışma Prensibi:

1. 1️⃣ P (Giriş - Basınçlı Hava Kaynağı)
2. 2️⃣ A (Çıkış - Silindirin İleri Hava Girişi)
3. 3️⃣ B (Çıkış - Silindirin Geri Hava Girişi)
4. 4️⃣ R1 (Tahliye - Egzoz 1)
5. 5️⃣ R2 (Tahliye - Egzoz 2)
6. Çift Hava Uyarılı Yapı (2 Kumanda Portu)
7. Valf iki ayrı pnömatik sinyal portuna sahiptir.
8. Birinci porttan hava geldiğinde, valf ileri konuma geçer ve bu konumda kalır.
9. İkinci porttan hava geldiğinde, valf geri konuma geçer ve bu konumda kalır.
10. Yay mekanizması olmadığı için, bir konumda sabit kalabilmesi için bir sonraki hava sinyalinin gelmesi gerekir.
11. B portundaki hava R2 egzoz portundan dışarı atılır.

Kullanım Alanları:

1. ✔ Çift etkili pnömatik silindirler (Robotik kollar, konveyör sistemleri)
2. ✔ Pnömatik presleme, sıkıştırma ve kaldırma sistemleri
3. ✔ Makine otomasyonu ve üretim hatları
4. ✔ Vana ve klape kontrol sistemleri
5. ✔ CNC makineleri ve pnömatik tezgahlar
6. ✔ Otomotiv montaj hatları ve malzeme taşıma sistemleri

Özellikleri:

1. Gövde: Alüminyum
2. P - A - B Port Ölçüsü: 1/4
3. R - S Port Ölçüsü: 1/8
4. Kumanda Port Ölçüsü: 1/8
5. A portu kör tapa ile kapatılırsa, 3/2 valf olarak kullanılabilir.

5/2 çift hava uyarılı pnömatik valf, çift etkili silindirlerin hareketini hassas ve güvenli bir şekilde kontrol etmek için kullanılır. Yay mekanizması olmadığı için, hava kesildiğinde valf mevcut konumunu korur ve sistemin stabil çalışmasını sağlar. Endüstriyel otomasyon, robotik sistemler ve CNC makineleri gibi hassas kontrol gerektiren uygulamalarda yaygın olarak tercih edilir.
