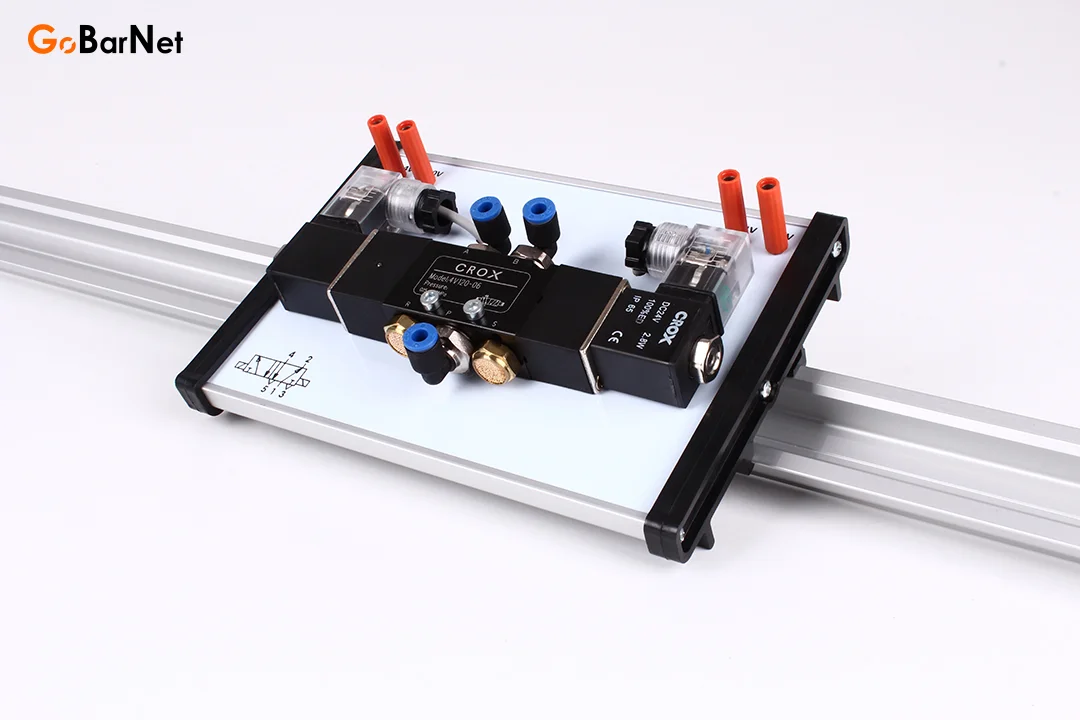

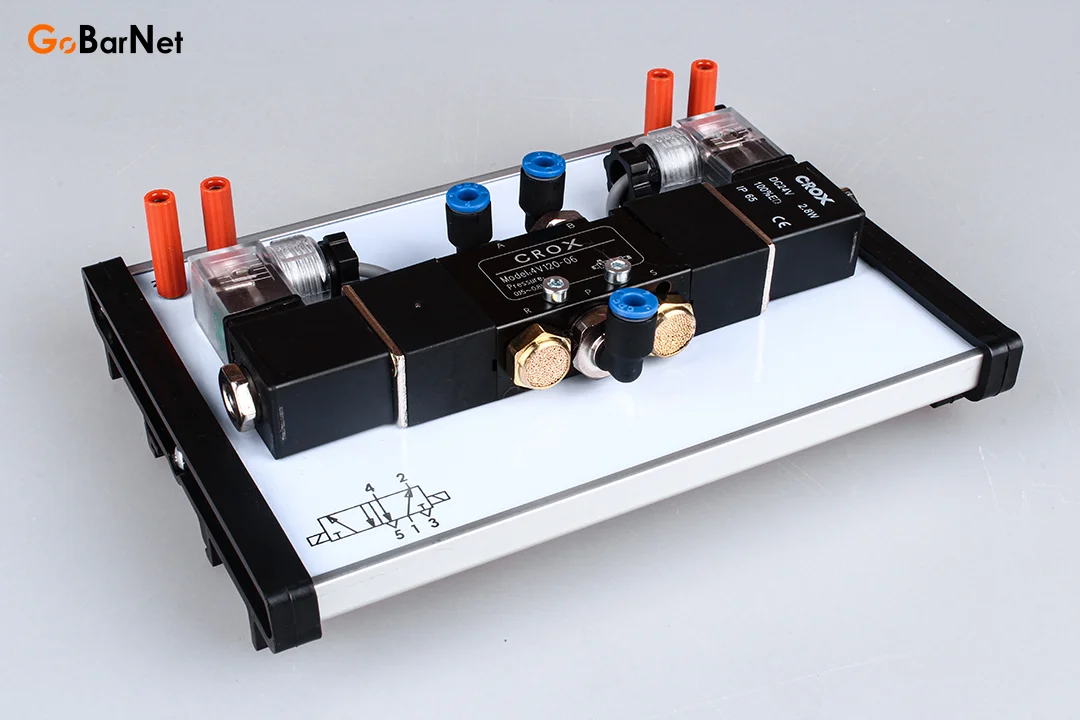

5/2 Çift Bobinli Valf Modülü

5/2 Çift Bobinli Pnömatik Valf Modülü

5/2 çift bobinli valf, pnömatik sistemlerde çift etkili silindirlerin yön kontrolünü sağlamak için kullanılır. Çift bobinli olması sayesinde iki farklı elektriksel tetikleme ile her iki konumu da kilitli şekilde tutabilir.

Özellikleri:

1. ✔ Test Kablosu Uyumu: 4mm
2. ✔ Born Klemens: Metrik Serisi, standart, emniyetli test kablosu veya ölçü aleti probu bağlanabilir.
3. ✔ Alüminyum elektronik profil kutulu
4. ✔ Raya monte edilebilir.
5. ✔ Her eğitim setinde veya projede kullanılabilir.
6. ✔ Arıza veya bakım için kolayca sökülebilir.
7. ✔ İstendiğinde güncellenebilir özelliktedir.
8. ✔ Besleme Gerilimi: 24V DC
9. ✔ A portu kör tapa veya hortum tıkama ile kapatılırsa, 3/2 Çift bobinli valf olarak kullanılabilir.

Kullanıldığı Eğitim Setleri

1. ✅ Kumanda ve kontrol eğitim setleri
2. ✅ Pnömatik elektropnömatik eğitim setleri
3. ✅ Demonte eğitim setleri
4. ✅ PLC eğitim setleri

5/2 Çift Bobinli Valfin Görevi ve Çalışma Prensibi

1. 1️⃣ P (Giriş - Pressure): Basınçlı hava girişi
2. 2️⃣ A (Çıkış - Actuator): Çalıştırılacak pnömatik aktüatöre (örneğin piston) bağlanan çıkış
3. 3️⃣ B (Çıkış 2 - Silindirin diğer tarafına hava verir)
4. 4️⃣ R1 (Egzoz 1 - Exhaust): Kullanılmış havayı tahliye eder
5. 5️⃣ R2 (Egzoz 2 - Exhaust): Kullanılmış havayı tahliye eder
6. ✔ Sol bobine enerji verildiğinde: Valf bir konuma geçer, A portu basınçlı hava alır, silindir ileri hareket eder, B portu egzoza bağlanır.
7. ✔ Sağ bobine enerji verildiğinde: Valf diğer konuma geçer, B portu basınçlı hava alır, silindir geri hareket eder, A portu egzoza bağlanır.
8. ✔ Bir kez tetiklendikten sonra o konumda kilitli kalır, yay geri itme mekanizması olmadığı için sistemdeki başka bir sinyal valfi geri değiştirmedikçe mevcut konumunu korur.

Kullanım Alanları:

1. ✔ Çift etkili silindirlerin kontrolü (ileri-geri hareket)
2. ✔ Otomasyon sistemlerinde hassas hareket yönetimi
3. ✔ Robotik ve mekanik sistemlerde doğrusal hareket sağlamak
4. ✔ Çift yönlü hava akış kontrolü gereken uygulamalar

Tek Bobinli ve Çift Bobinli 5/2 Valf Karşılaştırması

5/2 çift bobinli valf, iki farklı elektriksel sinyal ile yönlendirilir ve yay mekanizması olmadığından, enerji kesildiğinde bile bulunduğu konumu korur. Bu yüzden otomasyon sistemlerinde sıkça kullanılır.
