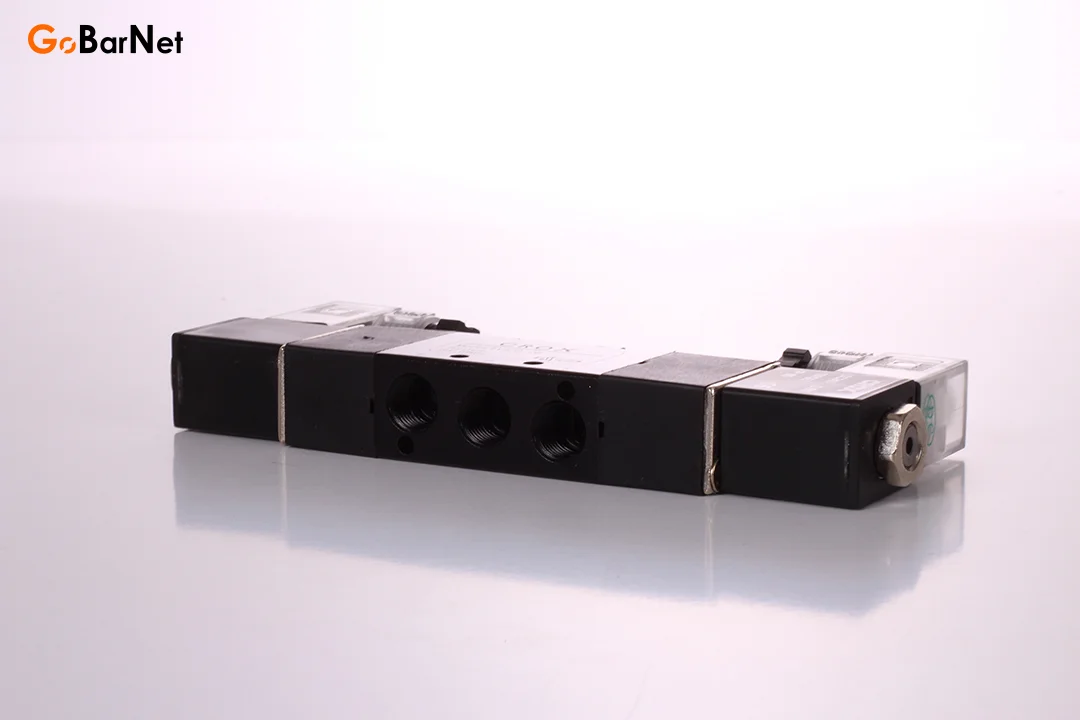

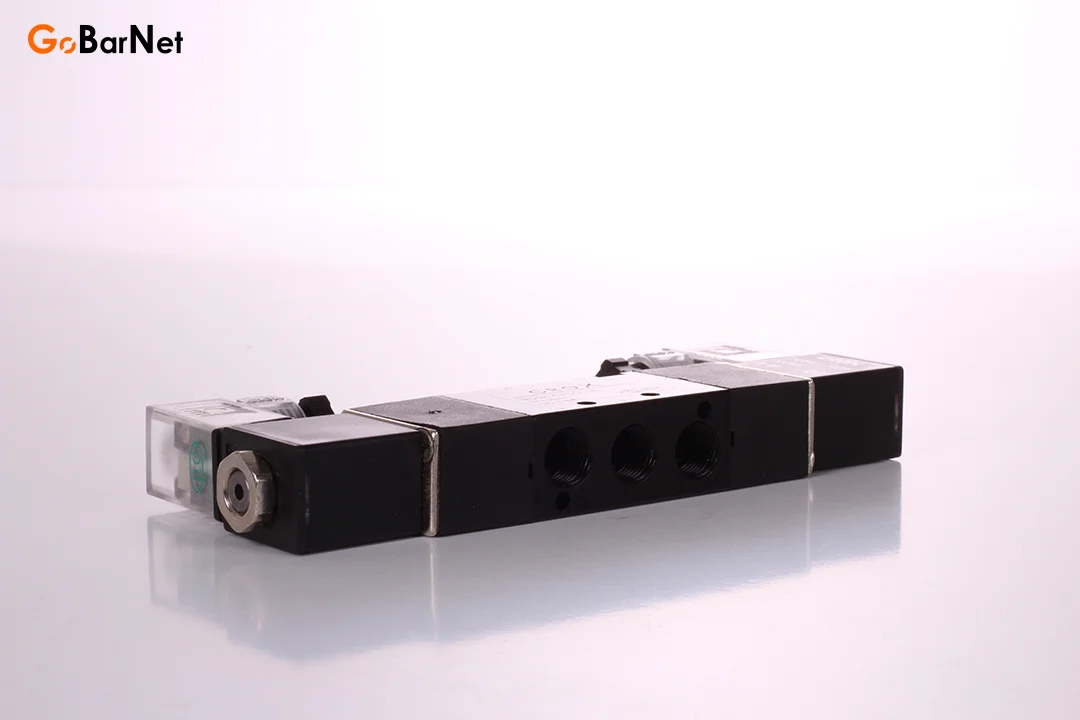

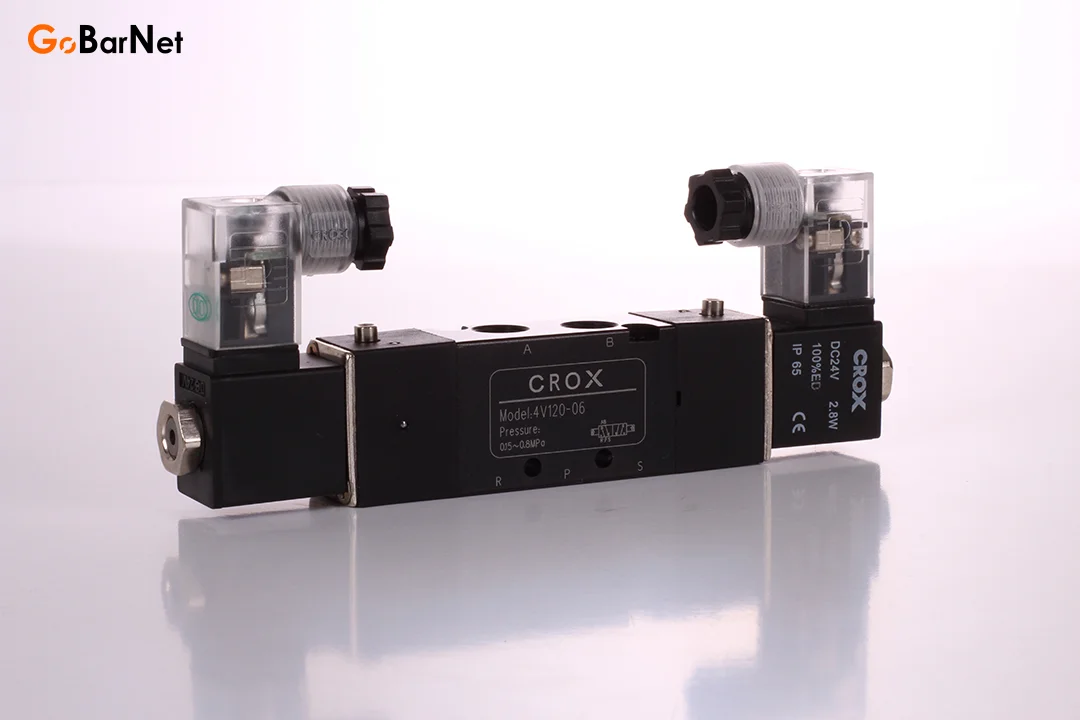

5/2 Elektrik Kontrollü Çift Bobinli Valf

5/2 Elektrik Kontrollü Çift Bobinli Valf

5/2 elektrik kontrollü çift bobinli valf, beş portlu ve iki konumlu bir pnömatik yön denetim valfidir. İki bobin ile kontrol edilir ve yay geri dönüş mekanizması yoktur. Yani, bir bobine enerji verildiğinde yön değiştirir ve diğer bobin enerjilenene kadar bu pozisyonu korur.

Valfin enerjisinin durumunda konumunu koruyan valftir. Hafıza valfi olarak kullanılır.

Çalışma Prensibi:

1. 1️⃣ P (Basınçlı hava girişi)
2. 2️⃣ A (Silindirin bir tarafına hava çıkışı)
3. 3️⃣ B (Silindirin diğer tarafına hava çıkışı)
4. 4️⃣ R1 (Tahliye portu - Egzoz 1)
5. 5️⃣ R2 (Tahliye portu - Egzoz 2)
6. Konum 1 (Bobin 1 Enerjilendiğinde - İlk Hareket)
7. P girişinden A çıkışına hava yönlendirilir, B çıkışı egzoza verilir.
8. Konum 2 (Bobin 2 Enerjilendiğinde - Ters Hareket)
9. P girişinden B çıkışına hava yönlendirilir, A çıkışı egzoza verilir.
10. Bobin enerjisi kesildiğinde valf o pozisyonda kalır, çünkü yay geri dönüşlü değildir.

Kullanım Alanları:

1. ✔ Çift Etkili Pnömatik Silindir Kontrolü
2. ✔ Otomasyon ve PLC Kontrollü Sistemler
3. ✔ Güç Kaynağı Kesildiğinde Pozisyonu Koruma (Eğer güç kesilirse, valf mevcut konumunda kalır, çünkü yay geri dönüş mekanizması yoktur. Bu özellik, makinelerin durmasını önlemek veya belirli bir hareketin sabit kalmasını sağlamak için kullanılır.)
4. ✔ Hassas Konumlandırma ve Uzaktan Kontrol

Özellikleri:

1. Tanımı: 5 yollu, 2 konumlu, çift bobinli valf.
2. Gövde: Alüminyum
3. Port Rekor Ölçüsü: 1/8
4. Çalışma Gerilimi: 24V DC
5. Bobin Gücü: 2.8 W
6. A (Silindirin bir tarafına hava çıkışı) kör tapa ile kapatılırsa, 3/2 valf olarak kullanılabilir.

5/2 elektrik kontrollü çift bobinli valf, çift etkili silindirleri kontrol etmek için kullanılır. İki bobin ile yön değiştirir ve elektrik sinyali kesildiğinde mevcut konumunu korur. Otomasyon, robotik sistemler ve enerji kesildiğinde konumunu koruması gereken uygulamalarda yaygın olarak tercih edilir.
