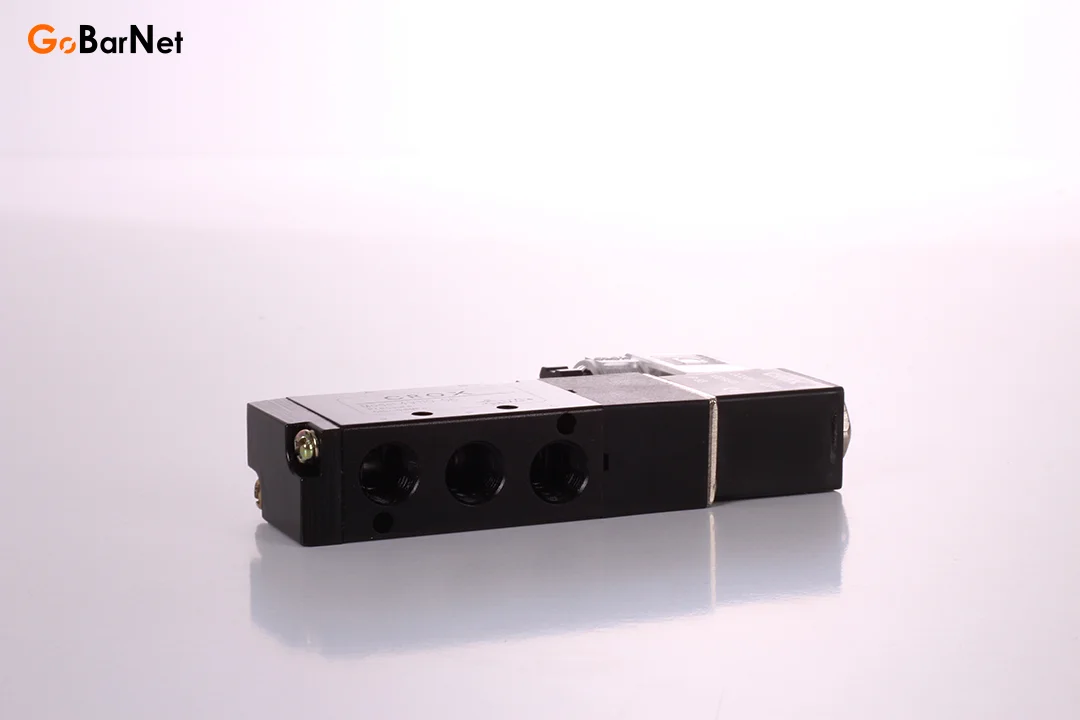

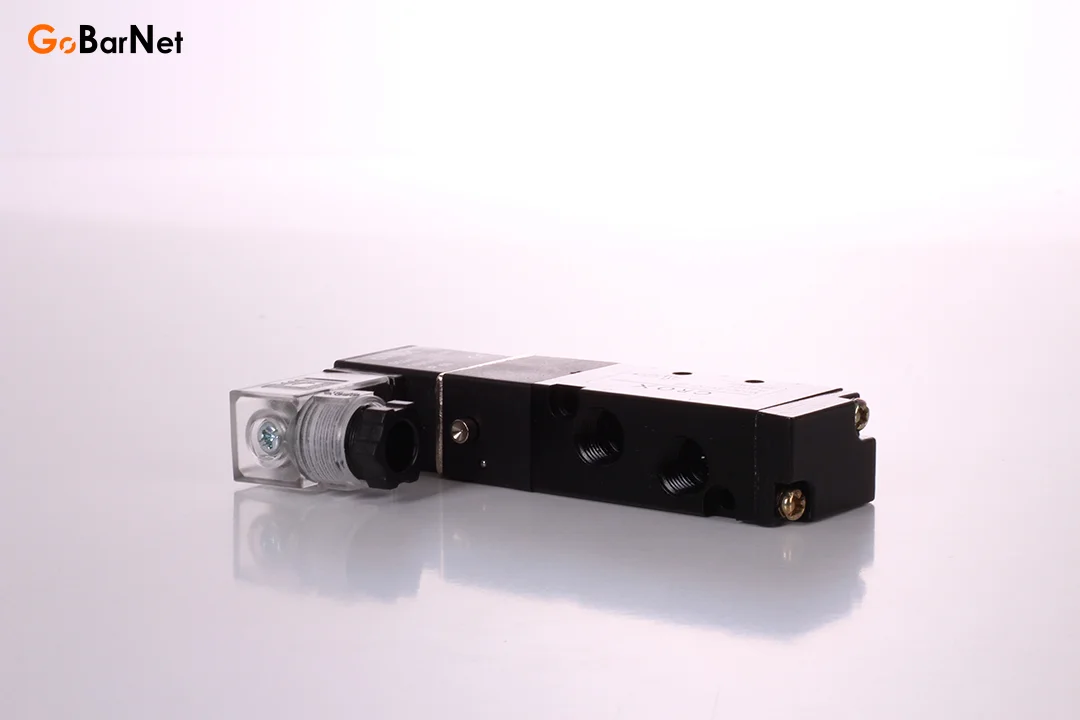

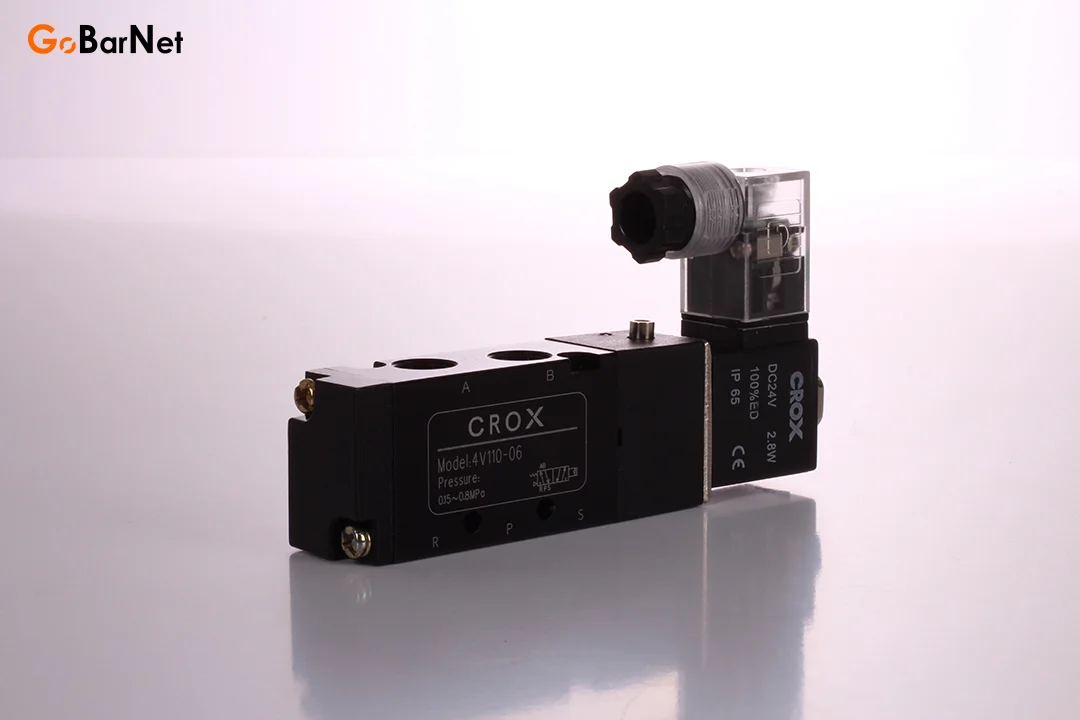

5/2 Elektrik Kontrollü Tek Bobinli Valf

5/2 Elektrik Kontrollü Tek Bobinli Valf

5/2 elektrik kontrollü tek bobinli valf, beş portlu ve iki konumlu bir pnömatik yön denetim valfidir. Elektrik sinyali ile çalışır ve yay geri dönüşlüdür, yani bobine enerji verildiğinde valf yön değiştirir, enerji kesildiğinde yay valfi eski konumuna döndürür.

Çalışma Prensibi:

1. 1️⃣ P (Basınçlı hava girişi)
2. 2️⃣ A (Silindirin bir tarafına hava çıkışı)
3. 3️⃣ B (Silindirin diğer tarafına hava çıkışı)
4. 4️⃣ R1 (Tahliye portu - Egzoz 1)
5. 5️⃣ R2 (Tahliye portu - Egzoz 2)
6. Konum 1 (Normal Pozisyon - Yaylı Konum)
7. Bobin enerjisizken, hava P girişinden B çıkışına yönlendirilir, A çıkışı ise egzoza verilir.
8. Konum 2 (Bobin Enerjilendiğinde)
9. Bobine elektrik enerjisi verildiğinde, hava P girişinden A çıkışına yönlendirilir, B çıkışı ise egzoza gider.
10. Elektrik kesildiğinde, yay mekanizması valfi eski konumuna döndürür

Kullanım Alanları:

1. ✔ Çift Etkili Pnömatik Silindir Kontrolü
2. ✔ PLC ve Otomasyon Sistemleri
3. ✔ Hızlı ve Güvenilir Çalışma
4. ✔ Uzak Mesafeden Elektrik Kontrollü Pnömatik Hareket

Özellikleri:

1. Tanımı: 5 yollu, 2 konumlu, yay geri dönüşlü tek bobinli valf.
2. Gövde: Alüminyum
3. Port Rekor Ölçüsü: 1/8
4. Çalışma Gerilimi: 24V DC
5. Bobin Gücü: 2.8 W
6. A (Silindirin bir tarafına hava çıkışı) kör tapa ile kapatılırsa, 3/2 valf olarak kullanılabilir.

5/2 elektrik kontrollü tek bobinli valf, çift etkili pnömatik silindirleri kontrol etmek için kullanılan bir valftir. Elektrik sinyali ile çalışır, yay geri dönüşlü olduğu için enerji kesildiğinde silindir başlangıç konumuna döner. Otomasyon, robotik sistemler ve endüstriyel makinelerde yaygın olarak kullanılır.
