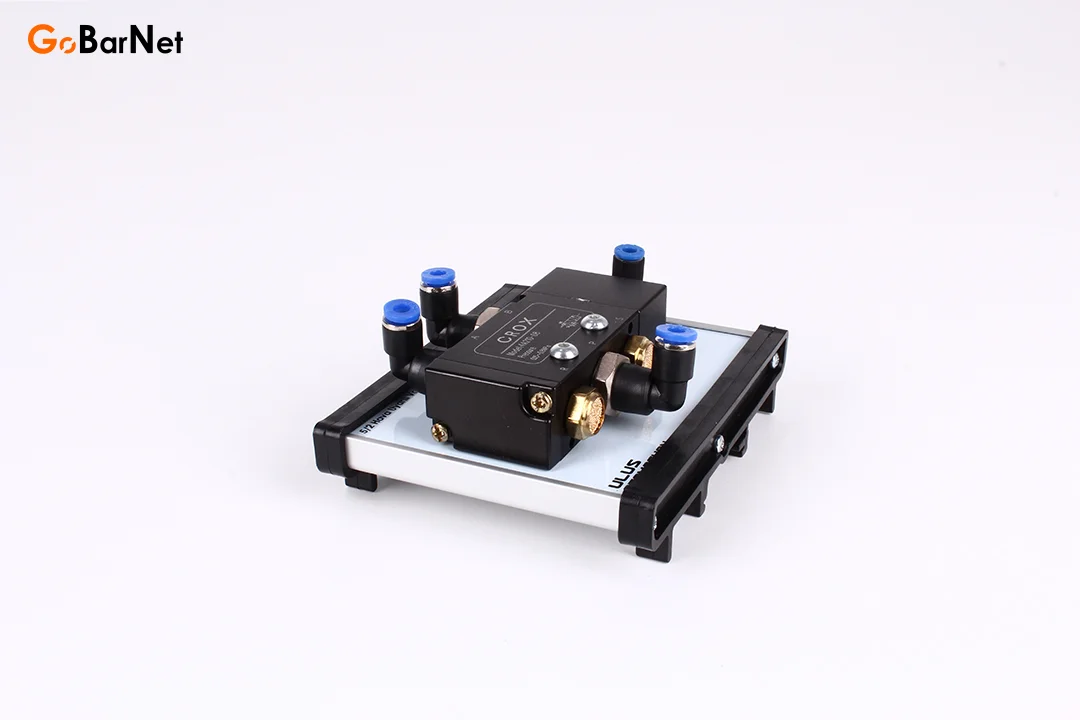

5/2 Hava Uyarılı Valf Modülü

5/2 Hava Uyarılı Pnömatik Valf Modülü

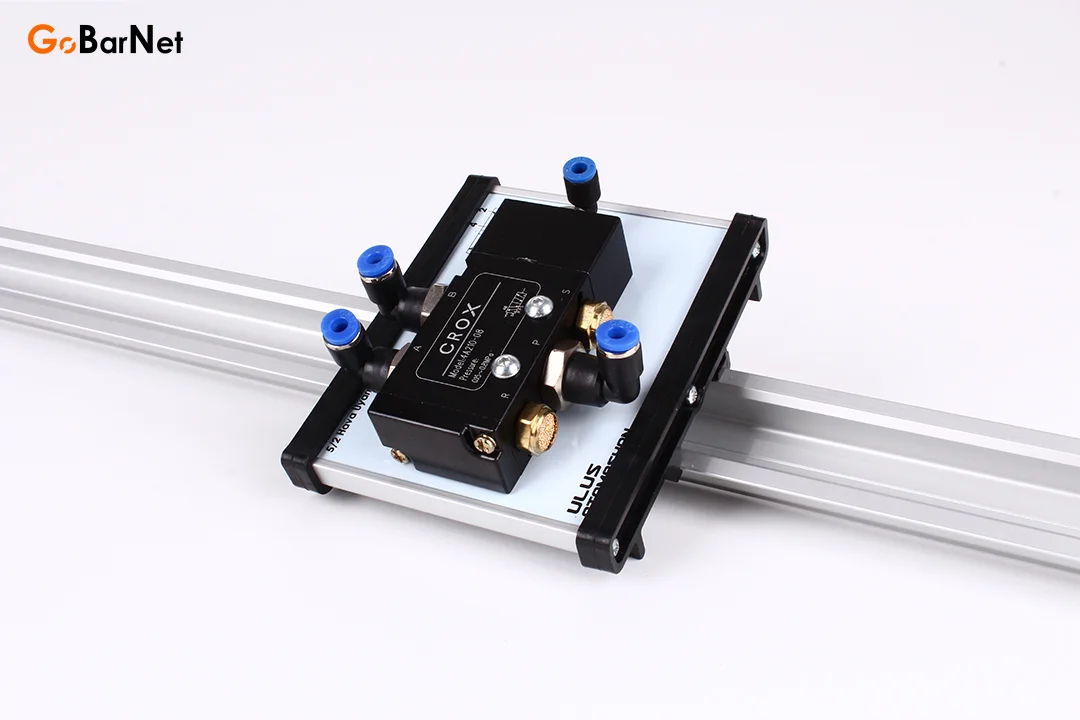

5/2 hava uyarılı, yay geri dönüşlü pnömatik valf, çift etkili pnömatik aktüatörleri kontrol etmek için kullanılan bir yön denetim valfidir. Elektrik bobini yerine pnömatik bir sinyal (hava basıncı) ile tetiklenir ve yay mekanizması sayesinde başlangıç konumuna geri döner. Valf modülü DIN 75x35 raya monte edilebilir, masa üstü kullanılabilir.

Özellikleri:

1. ✔ Alüminyum elektronik profil kutulu
2. ✔ Raya monte edilebilir.
3. ✔ Her eğitim setinde veya projede kullanılabilir.
4. ✔ Arıza veya bakım için kolayca sökülebilir.
5. ✔ İstendiğinde güncellenebilir özelliktedir.
6. ✔ A portu kör tapa veya hortum tıkama ile kapatılırsa, 3/2 hava uyarılı, yay geri dönüşlü valf olarak kullanılabilir.

Kullanıldığı Eğitim Setleri

1. ✅ Kumanda ve kontrol eğitim setleri
2. ✅ Pnömatik elektropnömatik eğitim setleri
3. ✅ Demonte eğitim setleri
4. ✅ PLC eğitim setleri

5/2 Hava Uyarılı, Yay Geri Dönüşlü Valfin Çalışma Prensibi

1. 1️⃣ P (Basınçlı hava girişi - Pressure): Basınçlı hava girişi
2. 2️⃣ A (Çıkış 1 - Silindirin bir tarafına hava gönderir)
3. 3️⃣ B (Çıkış 2 - Silindirin diğer tarafına hava gönderir)
4. 4️⃣ R1 (Egzoz 1 - Exhaust): Kullanılmış havayı tahliye eder
5. 5️⃣ R2 (Egzoz 2 - Exhaust): Kullanılmış havayı tahliye eder
6. ✔ Hava uyarılı: Valfi harekete geçirmek için harici bir pnömatik sinyal (basınçlı hava) gerekir. Bu sinyal geldiğinde valf konum değiştirerek silindiri ileri iter.
7. ✔ Sağ bobine enerji verildiğinde: Valf diğer konuma geçer, B portu basınçlı hava alır, silindir geri hareket eder, A portu egzoza bağlanır.
8. ✔ Yay geri dönüşlü: Hava sinyali kesildiğinde, yay mekanizması valfi başlangıç konumuna döndürerek silindiri geri çeker.

Kullanım Alanları:

1. ✔ Pnömatik kontrol sistemlerinde elektrikli bobin yerine hava sinyali ile çalıştırma
2. ✔ Patlama riski olan ortamlarda (örneğin yanıcı gazların bulunduğu alanlar) elektrikli tetikleyiciler yerine güvenli hava sinyali kullanma
3. ✔ Çift etkili pnömatik silindirlerin otomatik geri dönüşlü hareketini sağlama
4. ✔ Makine otomasyonlarında hava ile kumanda edilen mekanizmalar

Tek Bobinli, Çift Bobinli ve Hava Uyarılı 5/2 Valf Karşılaştırması

5/2 hava uyarılı, yay geri dönüşlü valf, elektrik yerine pnömatik sinyalle kontrol edilen ve hava sinyali kesildiğinde otomatik olarak başlangıç konumuna dönen bir yön denetim valfidir. Patlayıcı ortamlar, güvenlik gerektiren alanlar ve hava ile tetiklenmesi gereken pnömatik sistemlerde yaygın olarak kullanılır.
