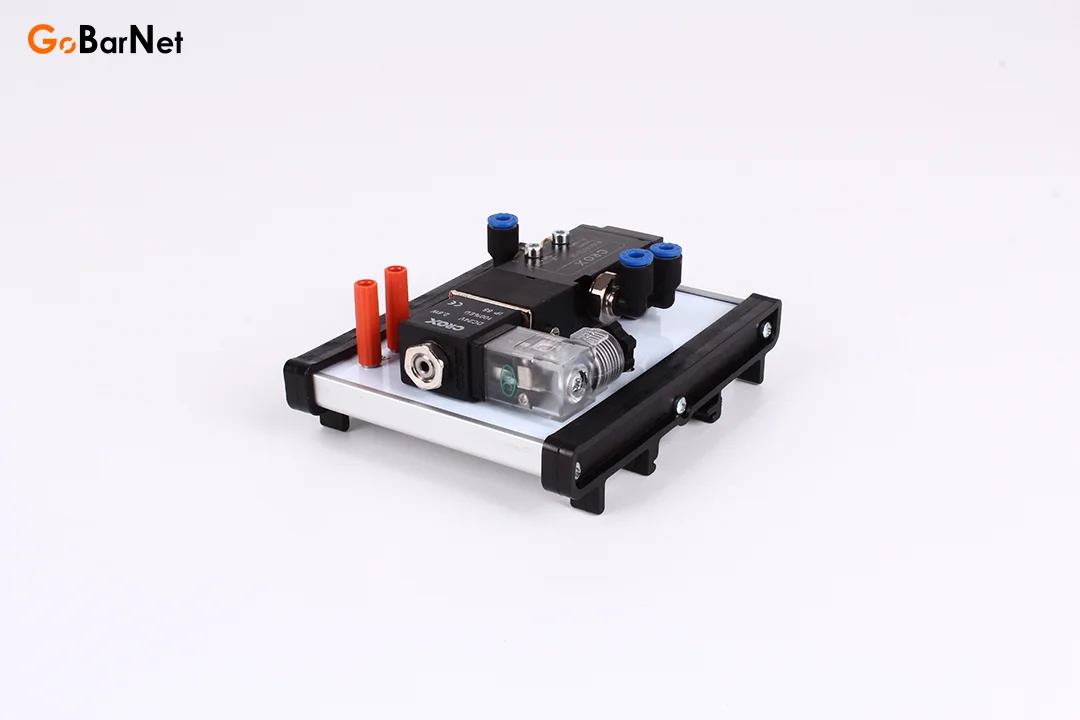

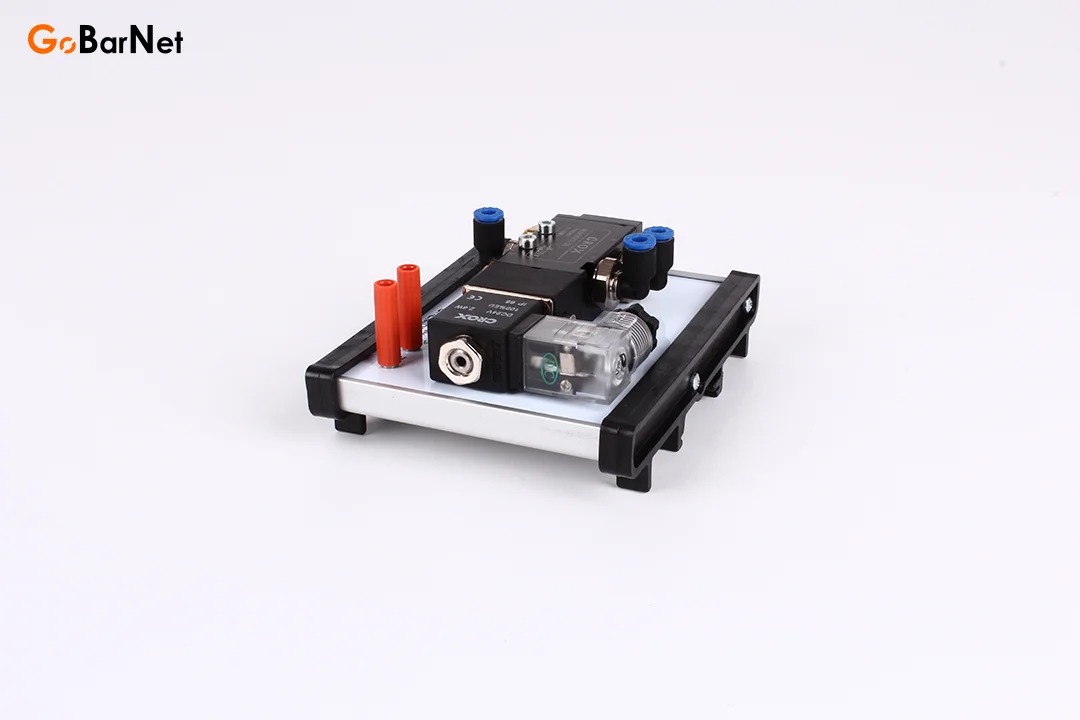

5/2 Tek Bobinli Valf Modülü

5/2 Tek Bobinli Pnömatik Valf Modülü

5/2 Tek Bobinli Valf Modülü, pnömatik eğitim setlerinde hava akışını yönlendirmek ve çift etkili pnömatik aktüatörleri kontrol etmek için kullanılır. 5/2 tek bobinli valf modülü, raya monte edilebilir, masa üstü kullanılabilir, taşınabilir özellikte ve alüminyum profil kutulu üründür.

Özellikleri:

1. ✔ Test Kablosu Uyumu: 4mm
2. ✔ Born Klemens: Metrik Serisi, standart, emniyetli test kablosu veya ölçü aleti probu bağlanabilir.
3. ✔ Alüminyum elektronik profil kutulu

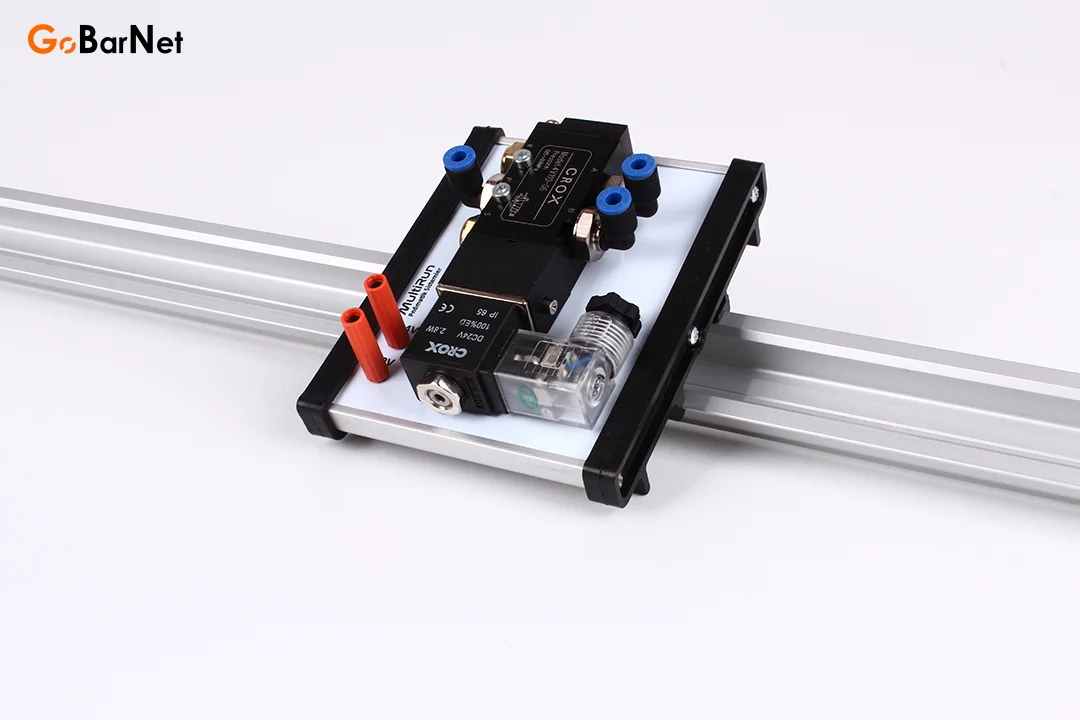

4. ✔ Raya monte edilebilir.
5. ✔ Her eğitim setinde veya projede kullanılabilir.
6. ✔ Arıza veya bakım için kolayca sökülebilir.
7. ✔ İstendiğinde güncellenebilir özelliktedir.
8. ✔ Besleme Gerilimi: 24V DC
9. ✔ A portu kör tapa veya hortum tıkama ile kapatılırsa, 3/2 tek bobinli valf olarak kullanılabilir.

Kullanıldığı Eğitim Setleri

1. ✅ Kumanda ve kontrol eğitim setleri
2. ✅ Pnömatik elektropnömatik eğitim setleri
3. ✅ Demonte eğitim setleri
4. ✅ PLC eğitim setleri

5/2 Çift Bobinli Valfin Görevi ve Çalışma Prensibi

1. 1️⃣ P (Giriş - Pressure): Basınçlı hava girişi
2. 2️⃣ A (Çıkış - Actuator): Çalıştırılacak pnömatik aktüatöre (örneğin piston) bağlanan çıkış
3. 3️⃣ R1 (Egzoz 1 - Exhaust): Kullanılmış havayı tahliye eder
4. 4️⃣ R2 (Egzoz 2 - Exhaust): Kullanılmış havayı tahliye eder
5. ✔ Bobin enerjilendiğinde: Valf konum değiştirir, basınçlı hava A portuna yönlendirilirken B portu egzoza bağlanır (örneğin piston ileri hareket eder).
6. ✔ Enerji kesildiğinde: Yay geri iterek valfi başlangıç konumuna döndürür. Bu durumda, basınçlı hava B portuna yönlendirilir, A portu egzoza bağlanır (piston geri hareket eder).

Kullanım Alanları:

1. ✔ Çift etkili pnömatik silindirleri kontrol etmek (ileri ve geri hareketi sağlamak)
2. ✔ Pnömatik sistemlerde yön kontrolü sağlamak
3. ✔ Otomasyon sistemlerinde hareketli mekanizmaları yönetmek

5/2 tek bobinli valf, çift etkili aktüatörlerin (çift yönlü pistonlar gibi) kontrolünü sağlar ve otomatik dönüş yaylı bir mekanizmaya sahiptir.
