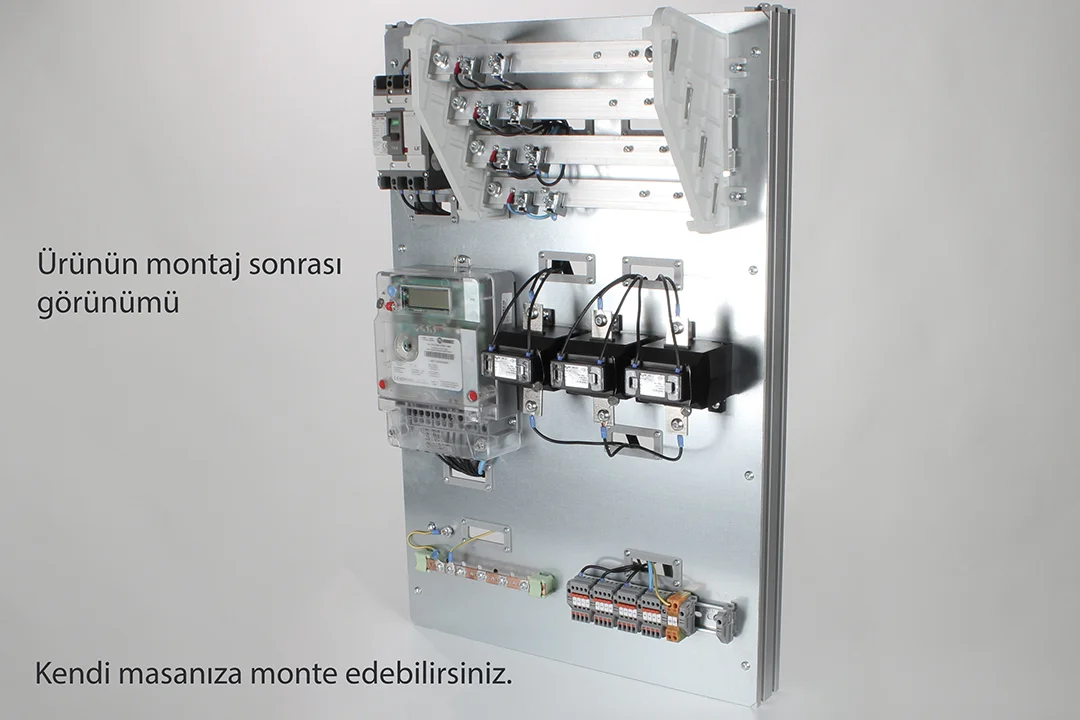

Demonte Dağıtım Panosu Eğitim Seti

Demonte Dağıtım Panosu Eğitim Seti

Termik manyetik şalter, bara montajı, akım trafosu, X5 kombi sayaç, topraklama barası ve dağıtım klemensi montaj, demontaj ve dağıtım panosu bağlantıları için hazırlanmış eğitim setidir.

Pano Atölyesi dersi müfredatında yer alan topraklama ve besleme dağıtım konularını kapsamaktadır.

Dağıtım panosu eğitim seti demonte olarak gönderilmektedir ve montajı oldukça basittir.

Bu ürün özel üretim olduğu için iadesi yoktur. Sorularınız varsa, satın almadan önce muhakkak iletişime geçiniz.

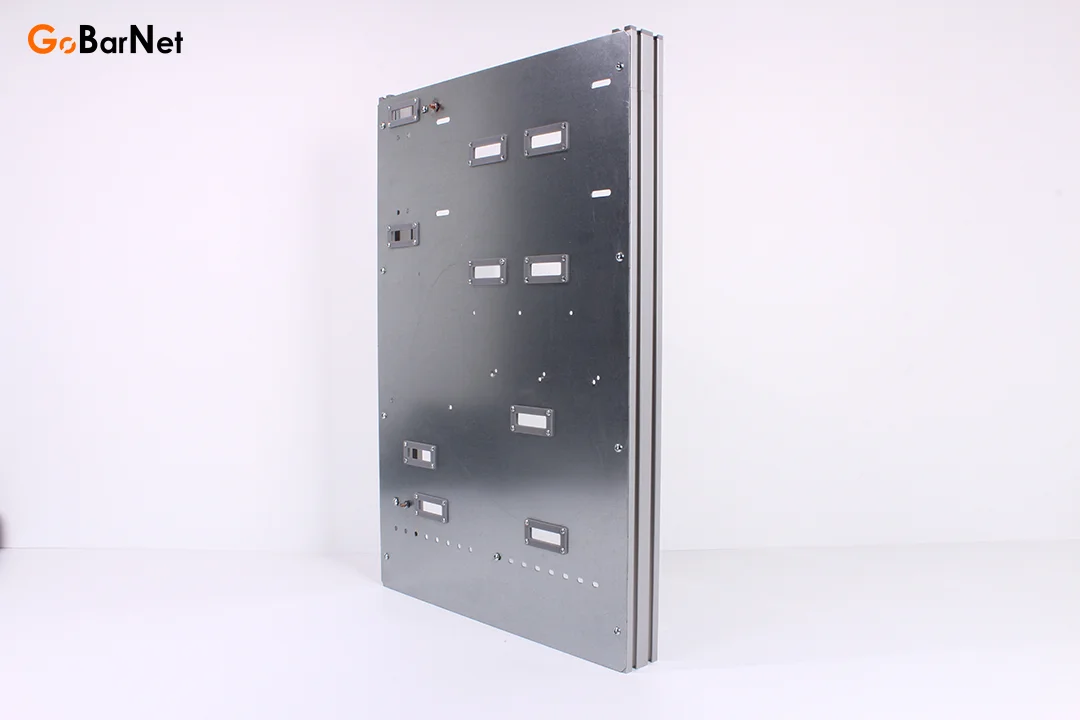

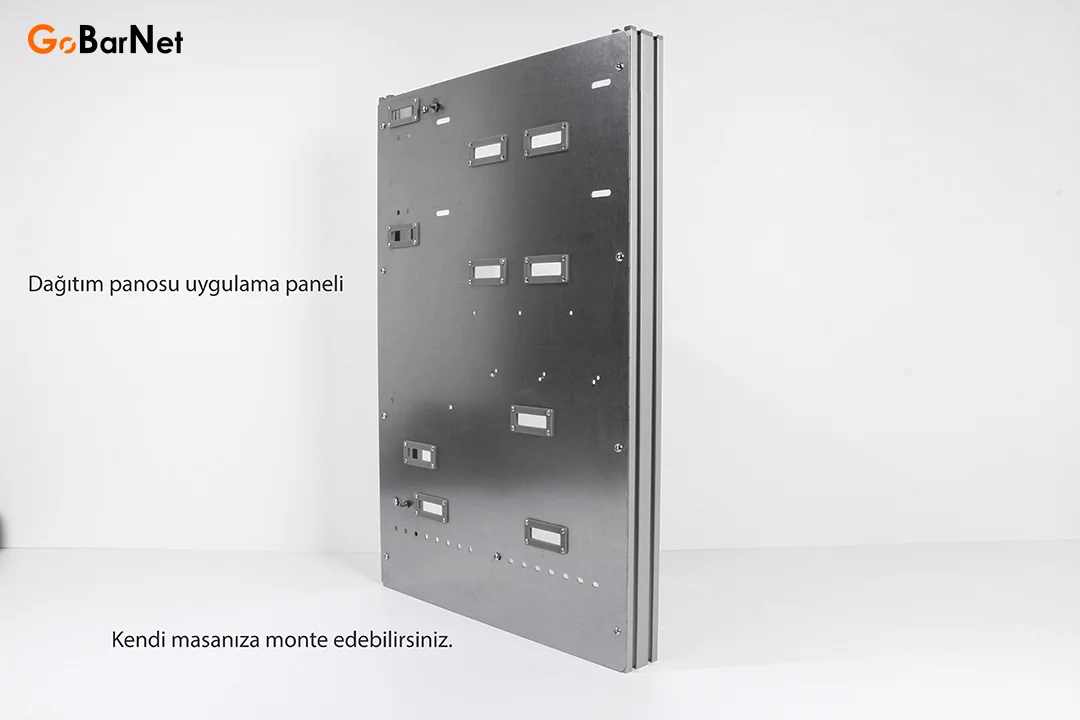

Eğitim setini kendi masanıza monte etmek isterseniz, galvaniz sactan imal edilmiş uygulama panelini şablon olarak kullanabilir, üzerindeki delikleri kullanarak kendi masanızı delebilirsiniz.

Öne Çıkan Özellikler:

1. ✅ Ölçüleri (GxDxY): 500 x 60 x 750 mm
2. ✅ Gönderim: Demonte
3. ✅ Bağlantı Kabloları: Ölçüsünde kesilmiş şekilde gönderilir.
4. ✅ Masaya Montaj: Masanın alt kısımdan M8x40 mm anahtar başlı cıvata ile monte edilir.
5. ✅ Montaj Ekipmanları: Hepsi ürün ile gönderilir (Allen anahtarlar dahil).
6. ✅ Metal Aksam: Alüminyum sigma profil ve 2mm galvaniz sac
7. ✅ Montajı oldukça basit ve kullanıcı dostudur.

Ürün İçeriği:

1. ✔ Galvaniz uygulama paneli - 1 adet
2. ✔ 30x5 alüminyum bara - 4 adet

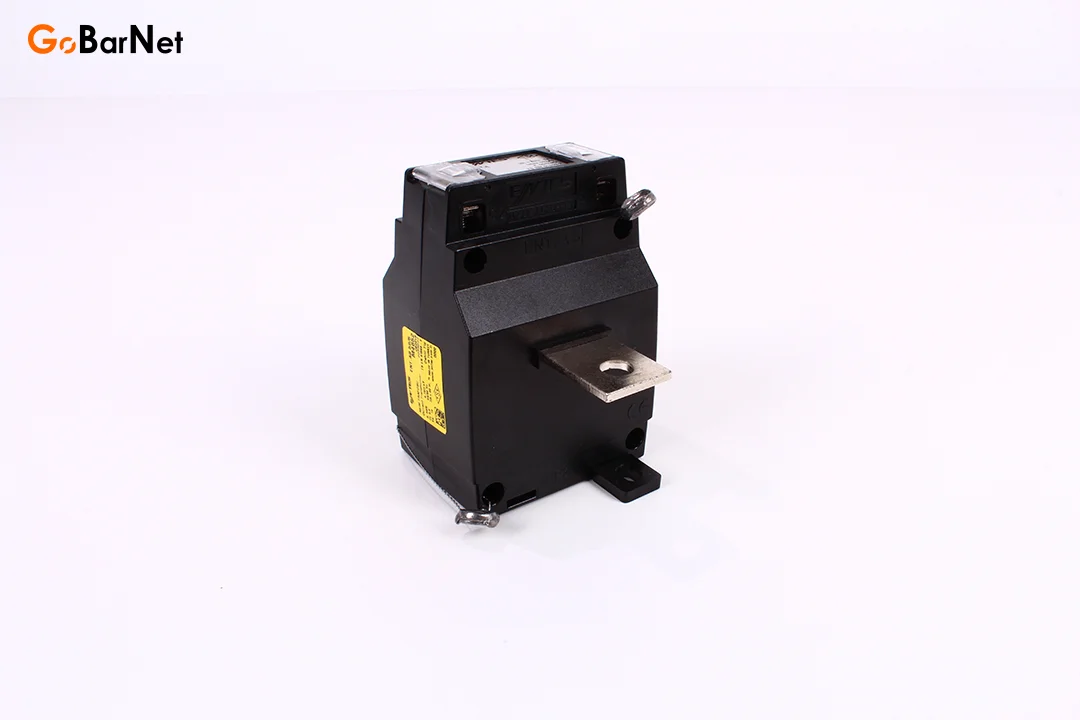

3. ✔ Akım trafosu - 3 adet
4. ✔ Topraklama barası (mesnetli) - 1 adet

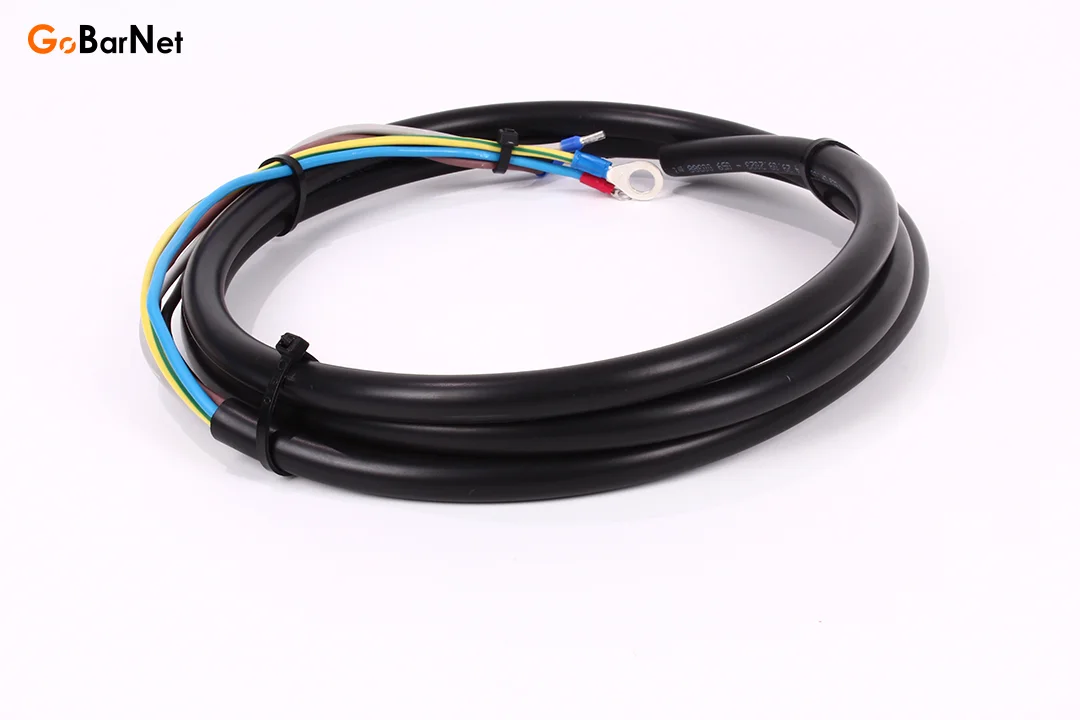

5. ✔ 5x2,5 mm2 besleme kablosu - 1 adet

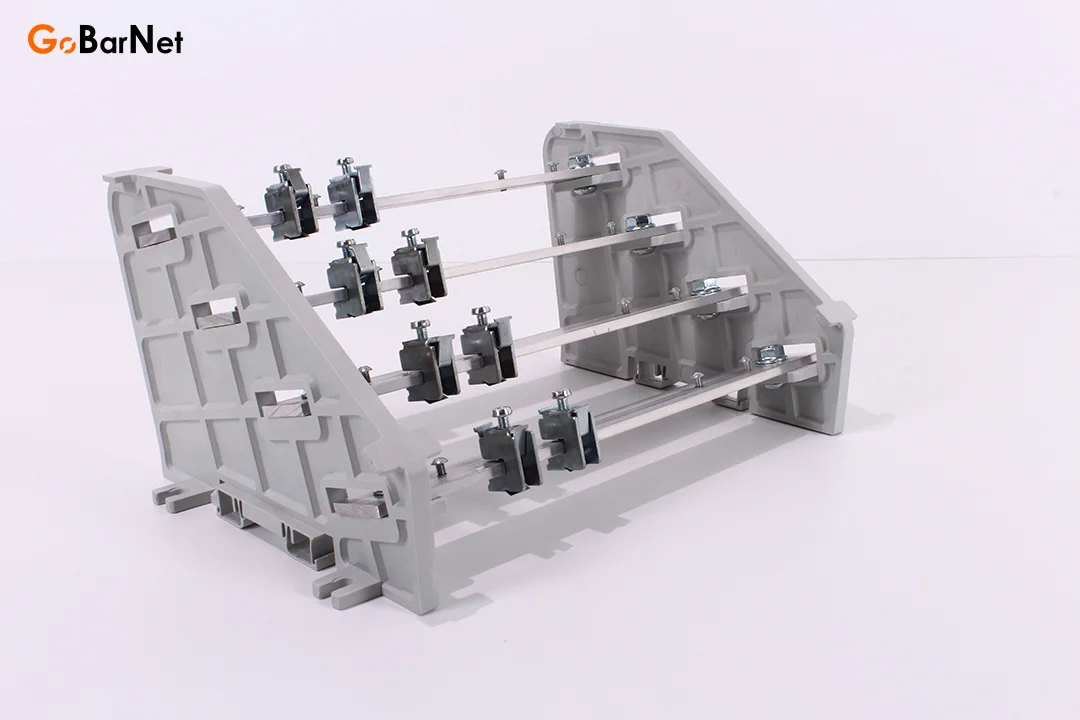

6. ✔ 4'lü Bara izolatörü (montaj cıvataları dahil) - 1 adet
7. ✔ Termik manyetik şalter - 1 adet
8. ✔ DIN klemens rayı - 1 adet
9. ✔ Yüksüklenmiş 2,5 mm2 NYAF kablo - 30 Adet
10. ✔ Yay Baskılı Bara klemensi - 8 Adet

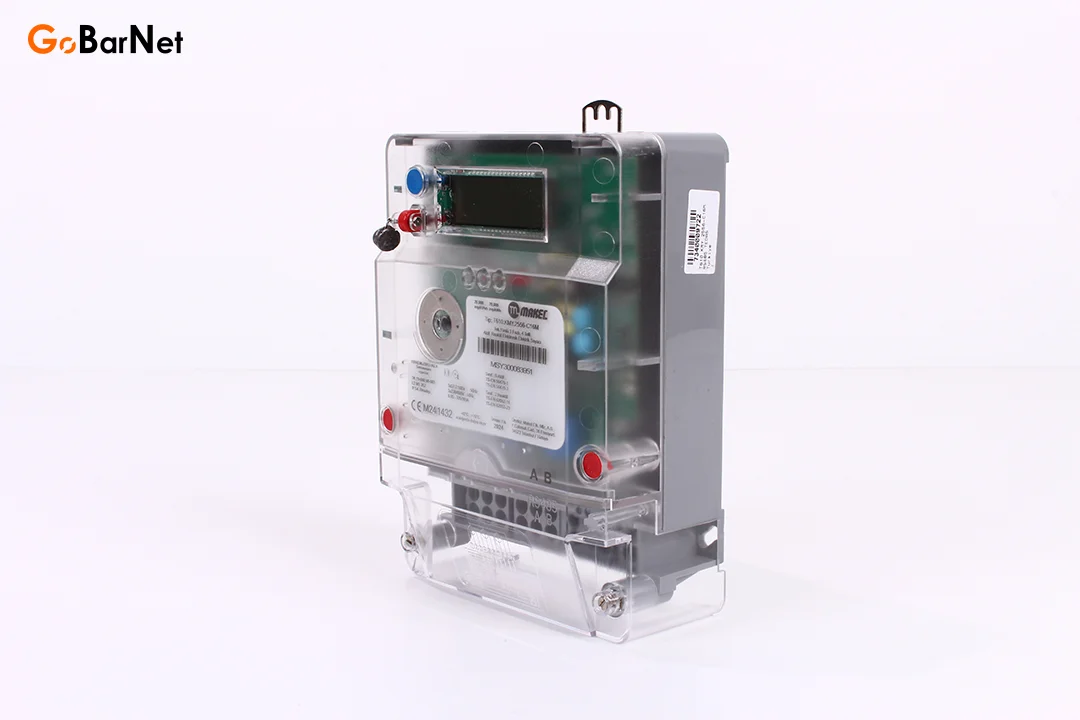

11. ✔ 3 Fazlı, 4 telli X5 kombi sayaç - 1 Adet

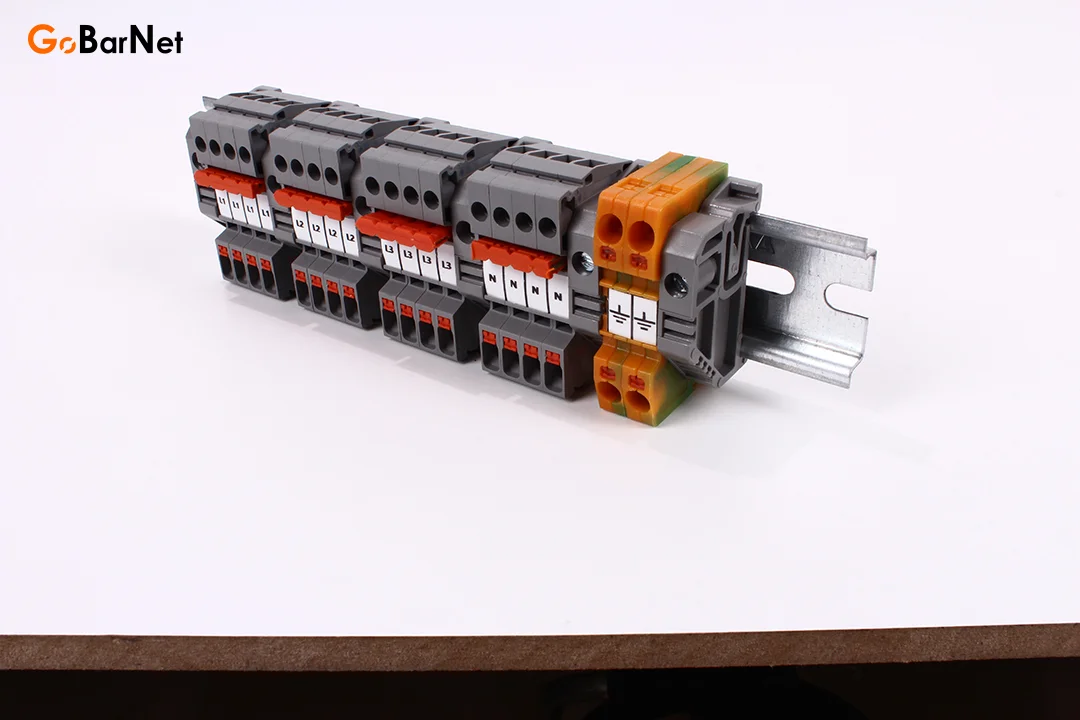

12. ✔ Ray klemens (etiketlenmiş ve köprülü) - 18 Adet

Demonte Dağıtım Panosu Eğitim Setinde Yapılabilecek Uygulamalar:

1. ✔ Mesnet izolatörleri ve baraların montajı
2. ✔ Termik manyetik şalterin montajı
3. ✔ Termik manyetik şalterin montaj ve kablo bağlantısı
4. ✔ Yangın koruma eşikli kar ve kolon sigortalarının montajını yapmak
5. ✔ Dağıtım panosu içi kablo bağlantılarının yapılması
6. ✔ Kabloların baralara bağlantısında kablo pabucu kullanımı
7. ✔ Kabloların somunlu cıvata montajında anahtar kullanım teknikleri
8. ✔ Dağıtım panosunda baralara kablo bağlantılarını yapmak
9. ✔ Akım ölçü transformatörlerinin montajı
10. ✔ Akım ölçü transformatöründe topraklama bağlantısını yapmak
11. ✔ Akım ölçü transformatörünün ölçüm devrelerine bağlantısını yapmak
12. ✔ Akım ölçü transformatörlerinin ölçü aletiyle sağlamlık kontrolü
13. ✔ Pano sayaç bölmesi üzerinde üç fazlı x/5 kombine sayaç bağlantısı

Demonte Dağıtım Panosu Eğitim Seti özel kasa içerisinde güvenli şekilde gönderilmektedir.

Adetli alımlarınız veya ürün ile ilgili sorularınız varsa WhatsApp butonu ile iletişime geçebilirsiniz.

Doğrudan temin, ihale ve diğer yöntemlerle kurumsal satın alma için Kurumsal Satın Alma sayfamızı ziyaret ediniz.
