Eltrotec AFV 946 S Fiber Optik Amplifikatör – 10/30 VDC, PNP/NPN Çıkış

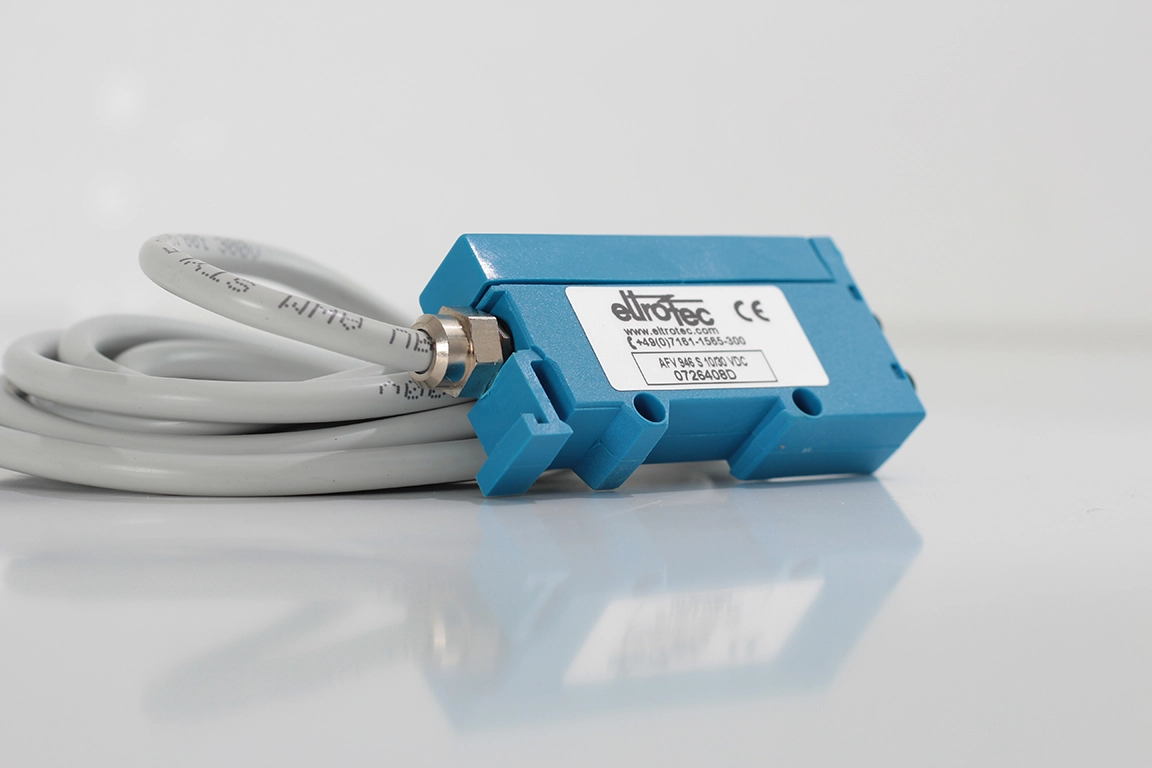

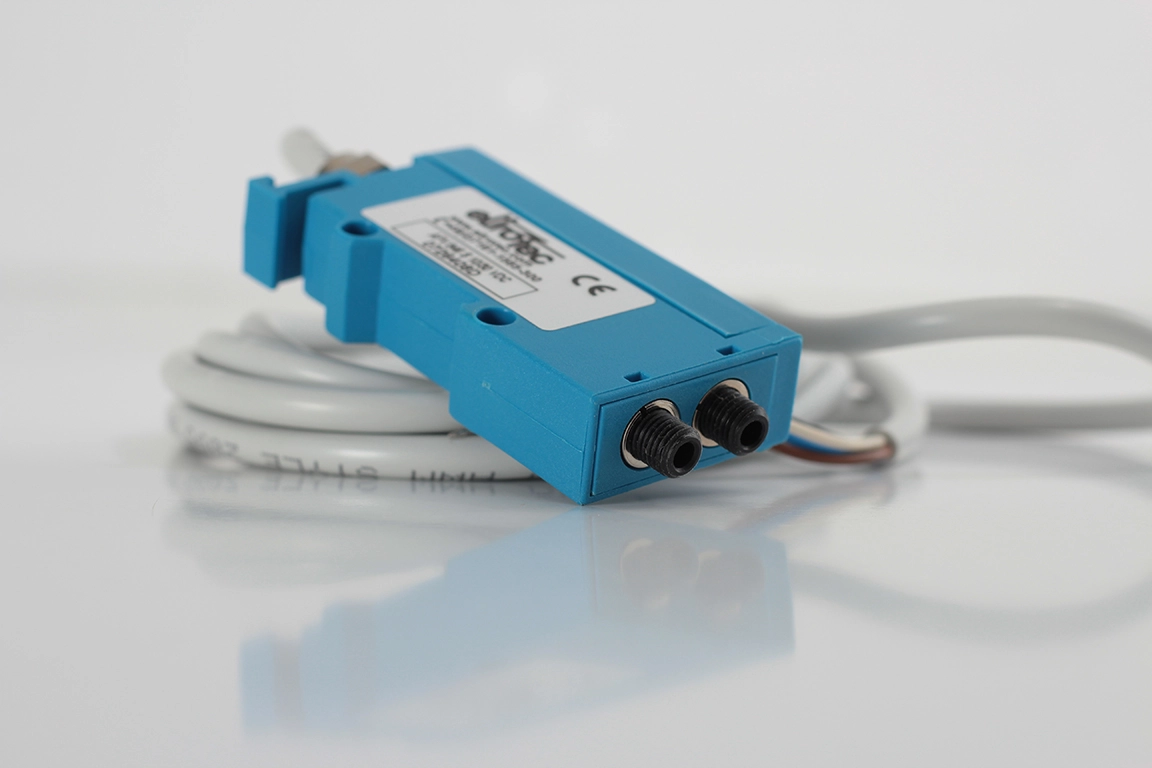

Eltrotec AFV 946 S, 1 mm çaplı cam fiber ile çalışan yüksek performanslı bir fiber optik amplifikatördür. Montaj hatlarında parça varlığı tespiti, plastik kalıplarda nesne algılama ve yüksek sıcaklıklı ortamlar gibi zorlu uygulamalar için tasarlanmıştır. Self-teach (otomatik öğrenme) özelliği sayesinde hızlı ve kolay devreye alma imkânı sunar.

Temel Özellikler

✅ Algılama Mesafesi: Yakınlık (Proximity) modunda 80 mm, Through-Beam modunda 200 mm (1 mm çaplı cam fiber ile)
✅ Besleme Gerilimi: 10 – 30 VDC (belirtilen sınırlar içinde %10'dan az dalgalanma)
✅ Çıkış Tipi: PNP / NPN seçilebilir; maksimum 100 mA çıkış akımı
✅ Standart On-Delay / Off-Delay Timer: 0 – 5 saniyelik ayarlanabilir gecikme, 11 kademe
✅ Işık / Karanlık Mod: White wire bağlantısıyla Light-on veya Dark-on modu seçimi

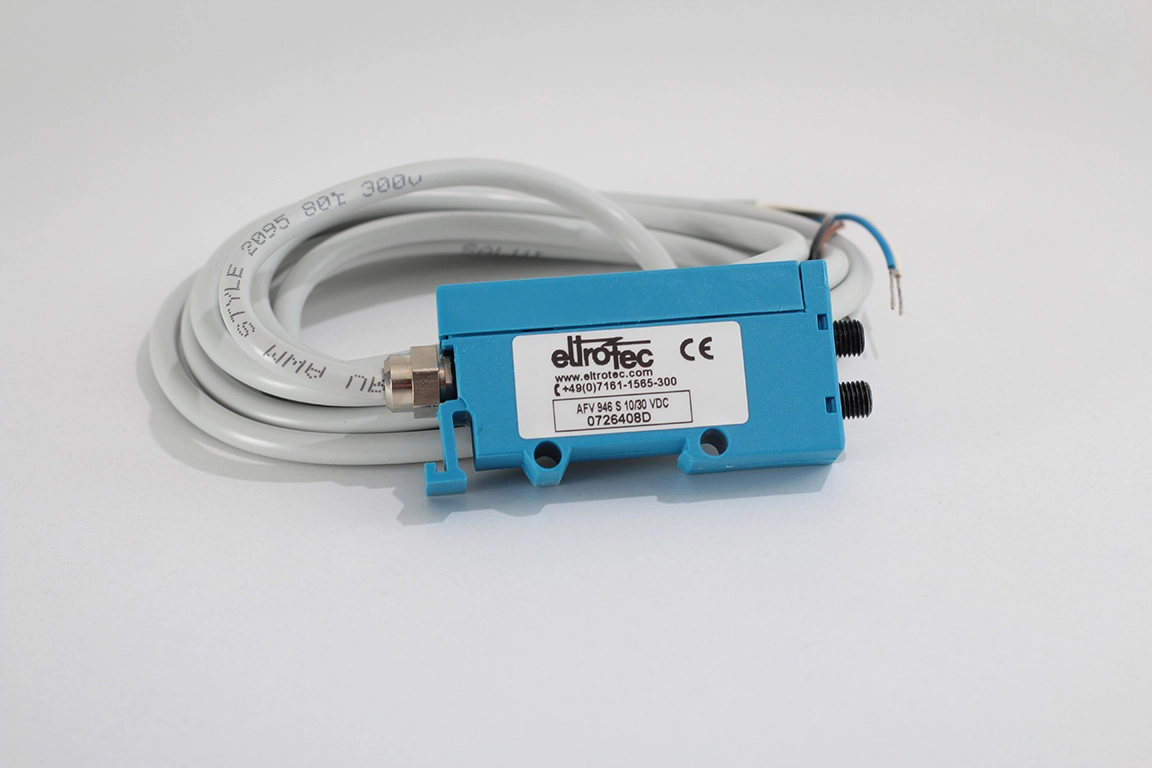

✅ Bağlantı: Kablo (2 m veya 5 m) veya M8 fiş seçeneği (4 pin)
✅ Montaj: DIN Ray montajı desteklenir
✅ Koruma Sınıfı: IP 65

Teknik Özellikler

✔ Tepki Süresi: t_on veya t_off < 500 µs
✔ Anahtarlama Frekansı: < 1 kHz
✔ Akım Tüketimi: < 40 mA
✔ Emisyon Tipi: Kırmızı LED, 8 kHz modülasyon frekansı
✔ Çalışma Sıcaklığı: 0 °C – +60 °C
✔ Depolama Sıcaklığı: -20 °C – +80 °C
✔ Harici Işık Bağışıklığı: Akkor ampul 10.000 lux, güneş ışığı 20.000 lux
✔ Besleme Koruması: Ters polarite koruması
✔ Çıkış Koruması: Kalıcı kısa devre ve aşırı yük koruması (kısa devrette kırmızı + yeşil LED birlikte yanıp söner)
✔ Remote Input: On: < 1,4 V | Off: > 3 V

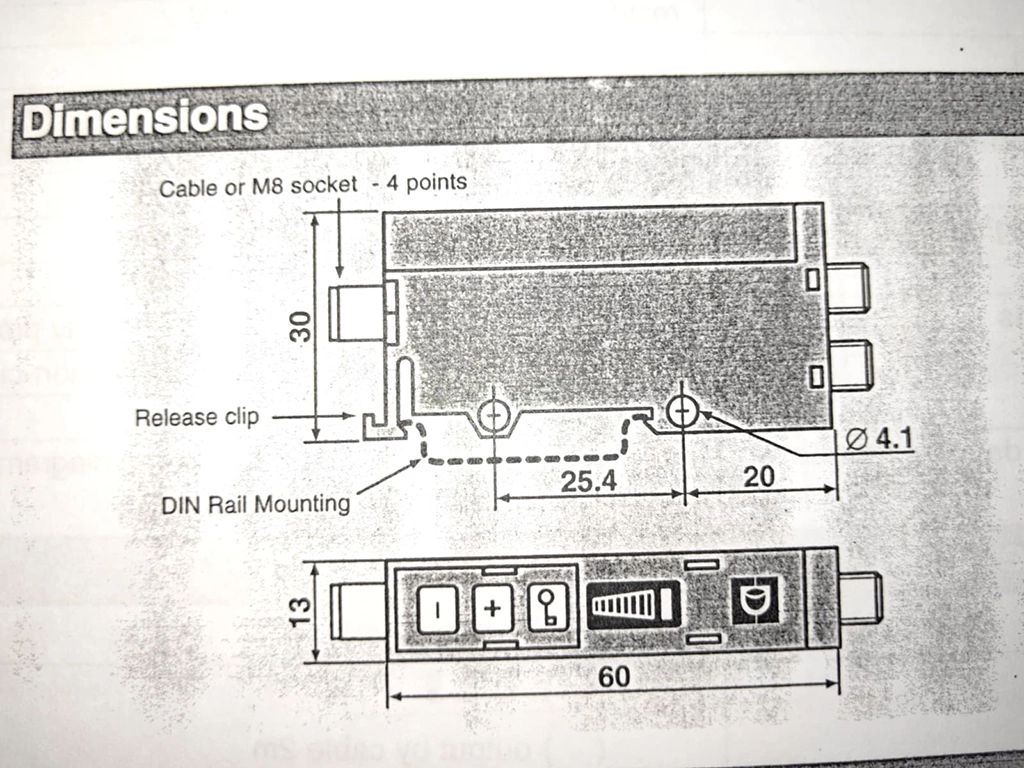

✔ Boyutlar: 60 × 13 mm (ön yüz), derinlik 30 mm

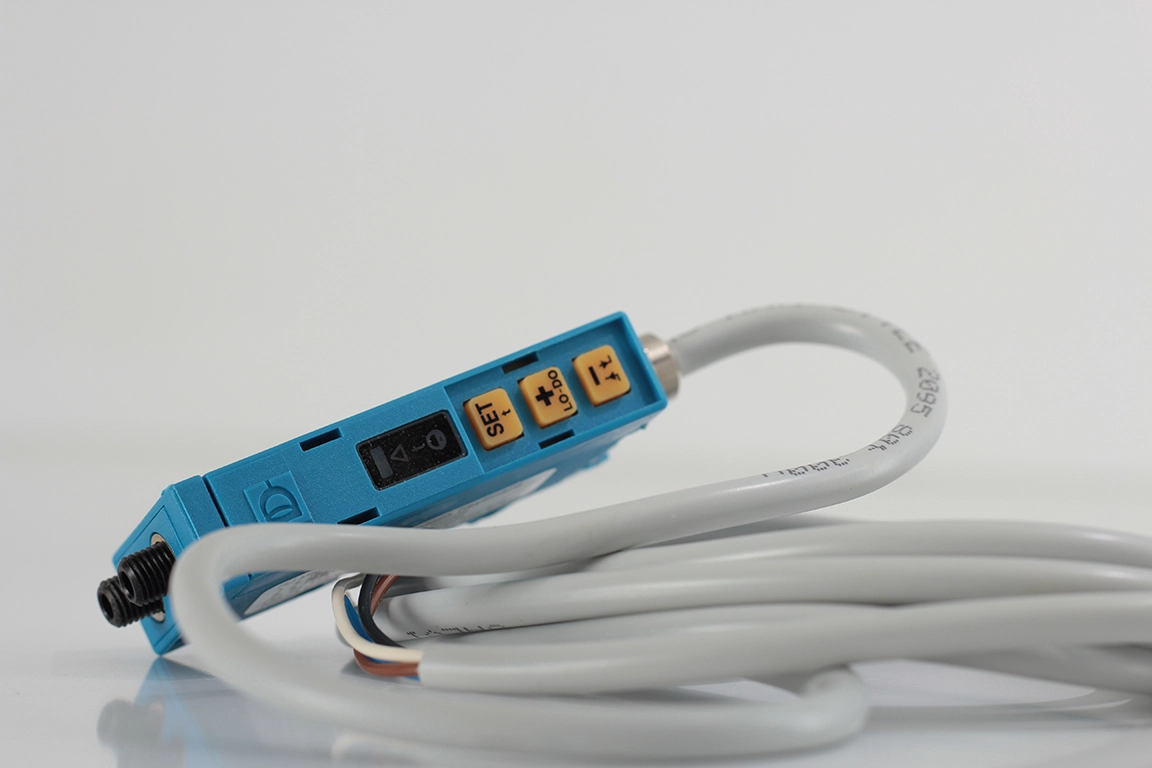

Ekran ve Tuş Takımı Özellikleri

AFV 946 S, üzerindeki tuş takımı ve LED gösterge dizisi ile sahada kolayca ayarlanabilir. Tuş kilidi özelliği sayesinde devreye alındıktan sonra ayarların yanlışlıkla değiştirilmesi önlenir.

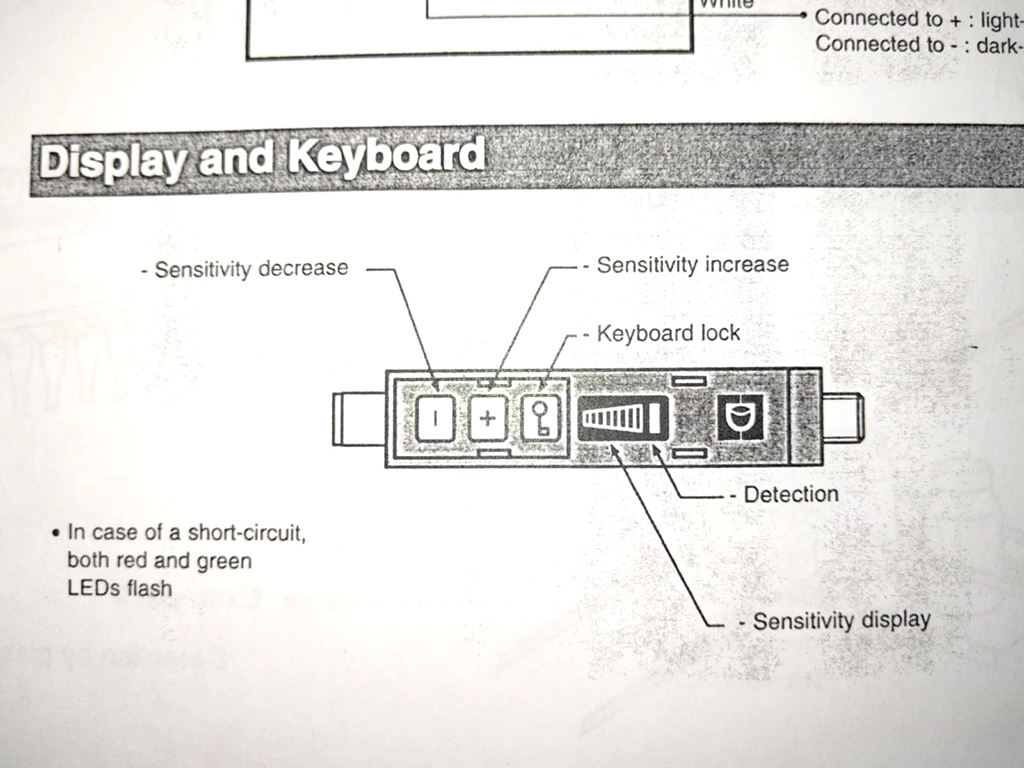

1️⃣ Hassasiyet Azalt (–): Algılama hassasiyetini düşürür; aynı zamanda Delay-on / Delay-off ve timer azaltma tuşu işlevi görür
2️⃣ Hassasiyet Artır (+): Algılama hassasiyetini artırır; Light-on / Dark-on ve timer artırma işlevi görür
3️⃣ Tuş Kilidi / Özel Fonksiyon: Klavyeyi kilitler; otomatik eşik ayarı ve özel fonksiyon tuşu olarak da kullanılır
4️⃣ Hassasiyet Göstergesi: LED bar ile mevcut hassasiyet seviyesini görsel olarak gösterir
5️⃣ Algılama / Kirli Optik / Hizalama Göstergesi: Nesne algılandığında, optikler kirlendikten sonra veya hizalama gerektiğinde LED ile uyarı verir

Bağlantı Şeması

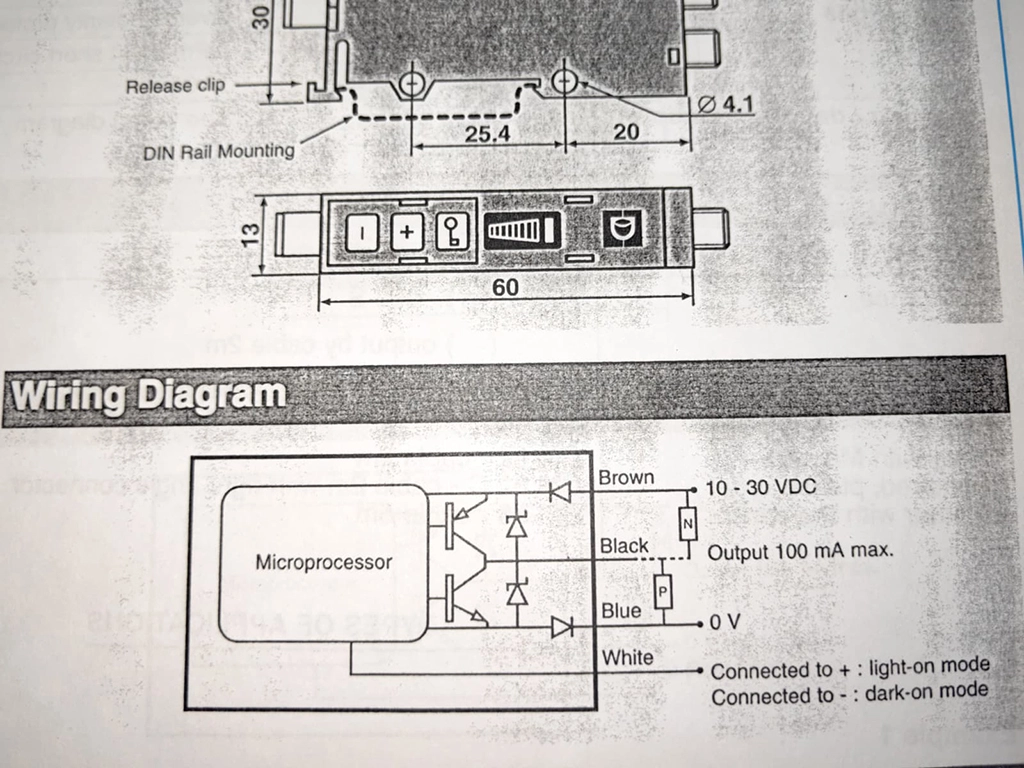

✔ Kahverengi (Brown): +10 – 30 VDC besleme
✔ Siyah (Black): Çıkış – NPN/PNP, maks. 100 mA
✔ Mavi (Blue): 0 V (GND)
✔ Beyaz (White): (+)'ye bağlanırsa Light-on modu | (–)'ye bağlanırsa Dark-on modu / Remote input
