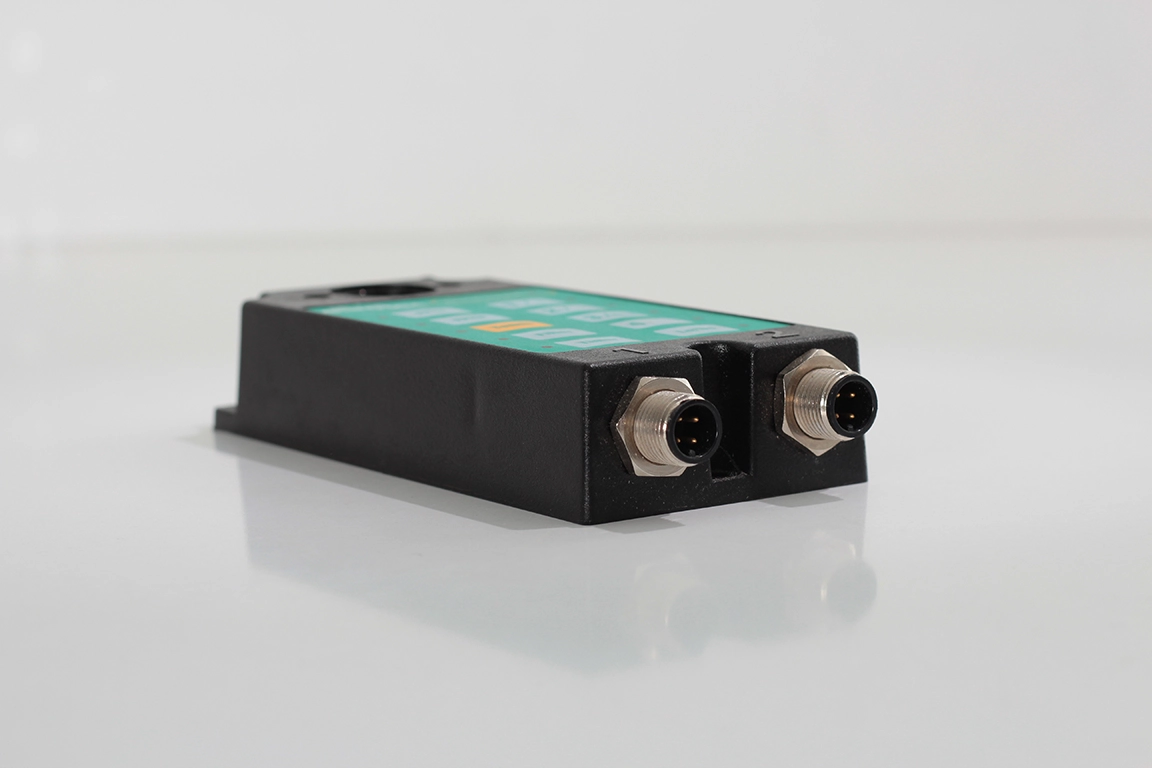

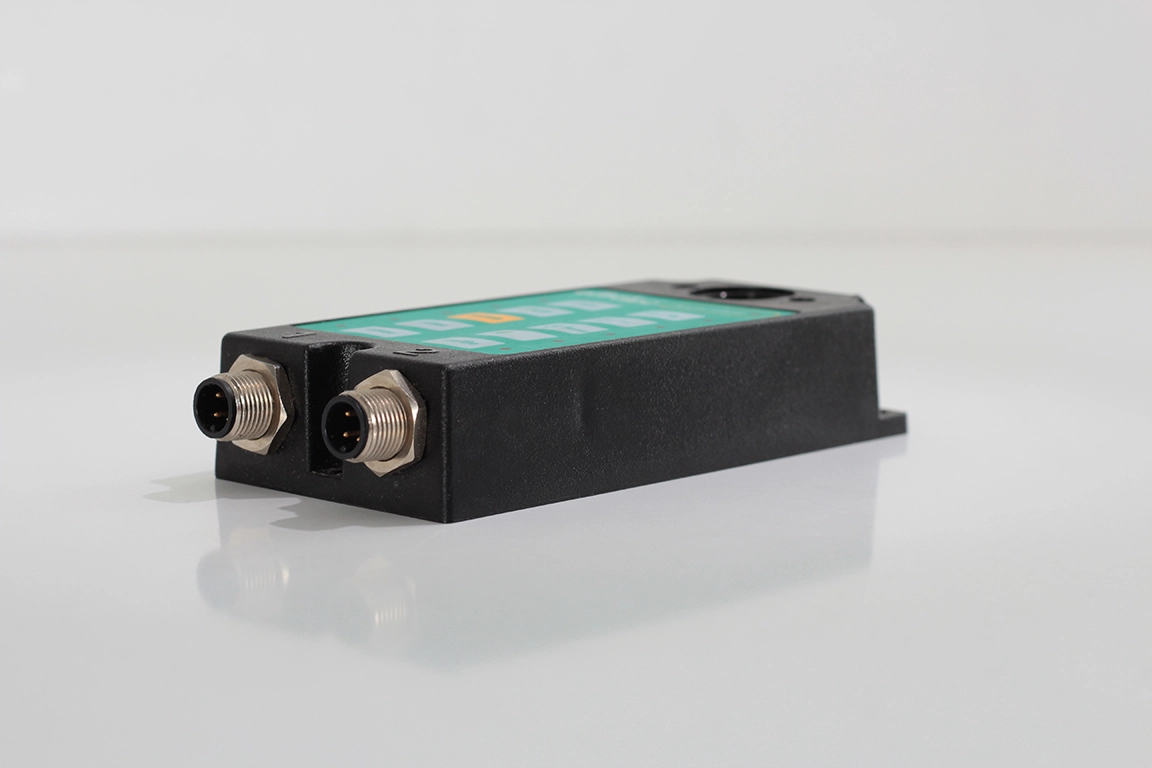

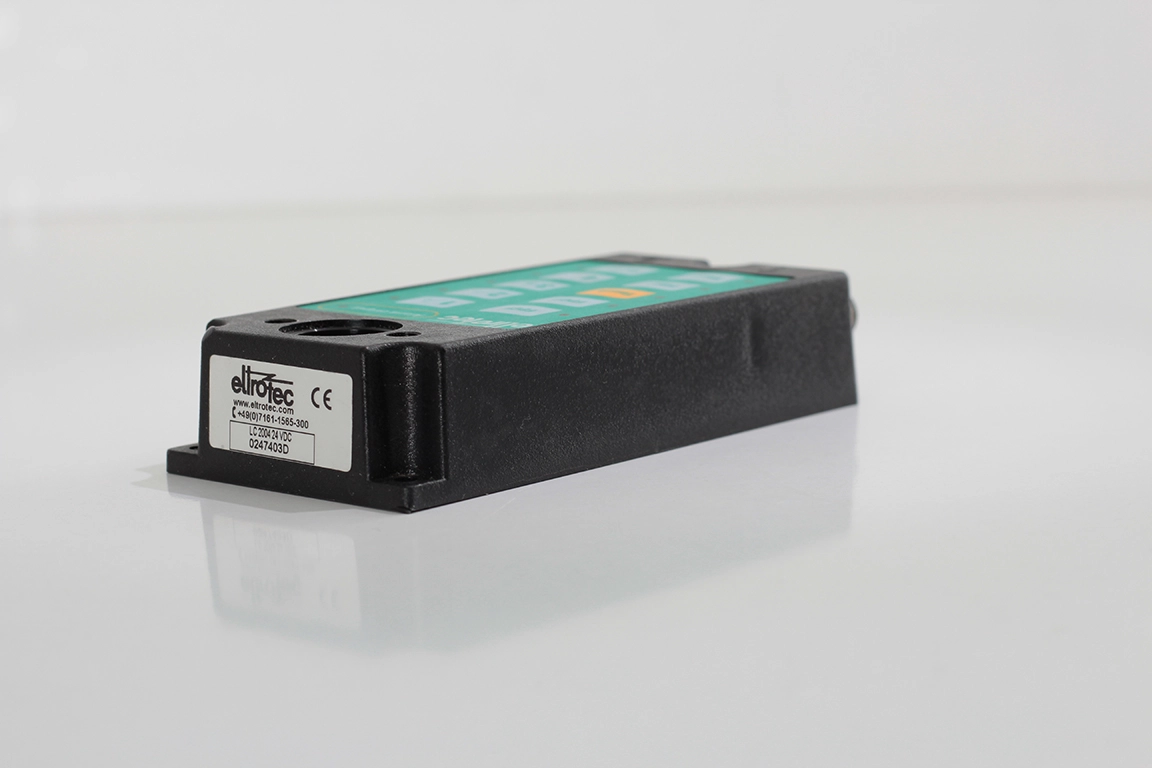

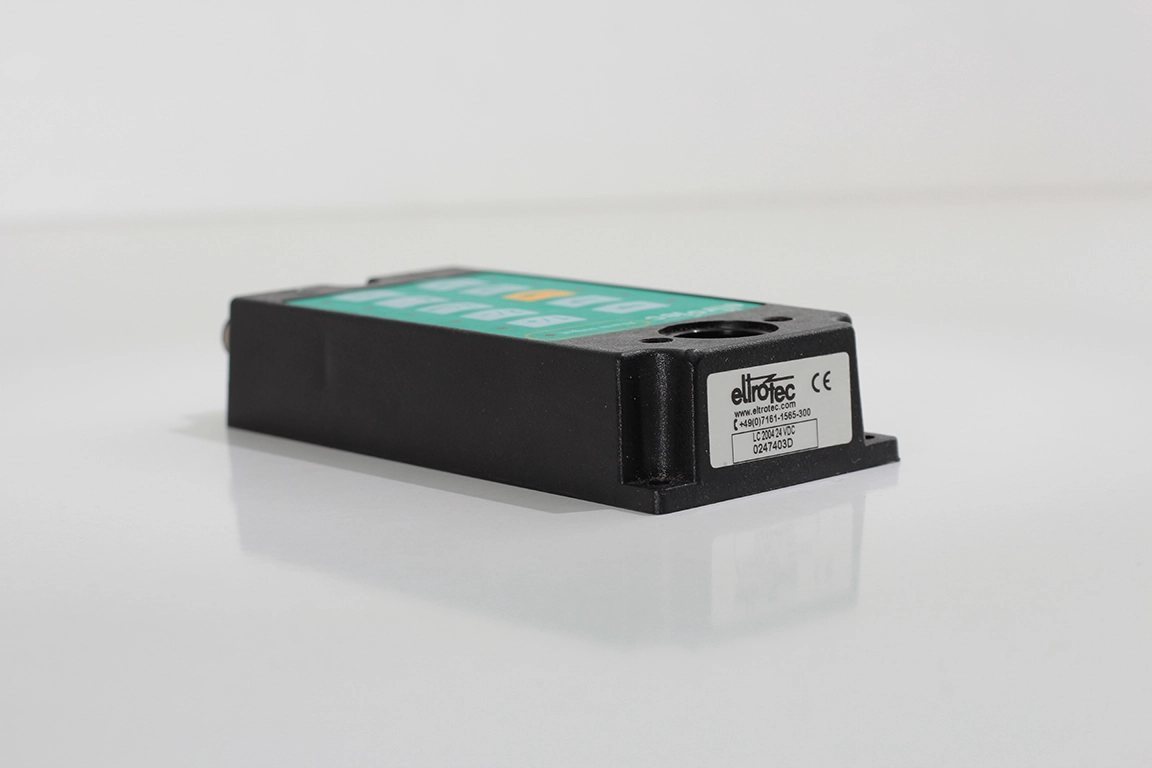

Eltrotec LC 2004 LED Renk Sensörü – 4 Kanal Teach-In, 24 VDC, PNP/NPN Çıkış

Eltrotec LC 2004, aynı anda 4 farklı renge kadar öğrenip karşılaştırabilen, fiber optik uyumlu bir LED renk sensörüdür. Kırmızı, yeşil ve mavi LED ışık kaynağı kullanan sensör; Teach-In yöntemiyle sahada kolayca devreye alınabilir. Kalite kontrol hatları, renk doğrulama ve parça sınıflandırma gibi uygulamalarda güvenilir ve tekrarlanabilir renk tespiti sağlar.

Temel Özellikler

✅ 4 Renk Kanalı (LC 2004): 4 farklı renk kaydedilebilir; her kanal için bağımsız çıkış
✅ Teach-In Fonksiyonu: Kolay ve hızlı renk öğrenme; harici Teach-In girişi (kanal 1) desteklenir
✅ Işık Kaynağı: Kırmızı, yeşil, mavi (RGB) LED – 8 bit çözünürlük
✅ Besleme Gerilimi: 24 VDC ±%10
✅ Çıkış Tipi: PNP veya NPN, her çıkış için maks. 100 mA; Light-ON / Dark-ON seçilebilir
✅ Algılama Mesafesi: FPCF tipi fiber ile 18 mm, FPCP tipi fiber ile 60 mm
✅ Spot Çapı: 1,5 mm – 6 mm (fiber tipine göre)
✅ 3 Hassasiyet Kademesi: İnce (fine), orta (medium), düşük (low)
✅ Programlanabilir Timer: 0 – 5 saniye, 50 ms ilk kademe, 250 ms artış
✅ Bağlantı: M12 fiş, 2 m kablo dahil
✅ Gövde: Polikarbonat, IP 65

Teknik Özellikler

✔ Tepki Süresi: FPCF tipi: 1 ms | FPCP tipi: 20 ms
✔ Anahtarlama Frekansı: FPCF: 500 Hz | FPCP: 25 Hz
✔ Akım Tüketimi: ~120 mA
✔ Algılanabilir Nesne Boyutu: ≥ 0,5 mm
✔ Çalışma Sıcaklığı: 0 °C – +40 °C
✔ Depolama Sıcaklığı: -20 °C – +60 °C
✔ Harici Işık Bağışıklığı: Akkor ampul 3.000 lux, güneş ışığı 5.000 lux
✔ Besleme Koruması: Ters polarite koruması
✔ Çıkış Koruması: Kalıcı kısa devre ve aşırı yük koruması
✔ Remote Input: On: 4 – 24 V (t ≥ 10 µs) | Off: ≤ 1 V
✔ Kayıt Süresi: 1 saniye
✔ Ağırlık: ~300 g (fiber optik hariç)
✔ Boyutlar: 115 × 61 × 26 mm (H × G × D)

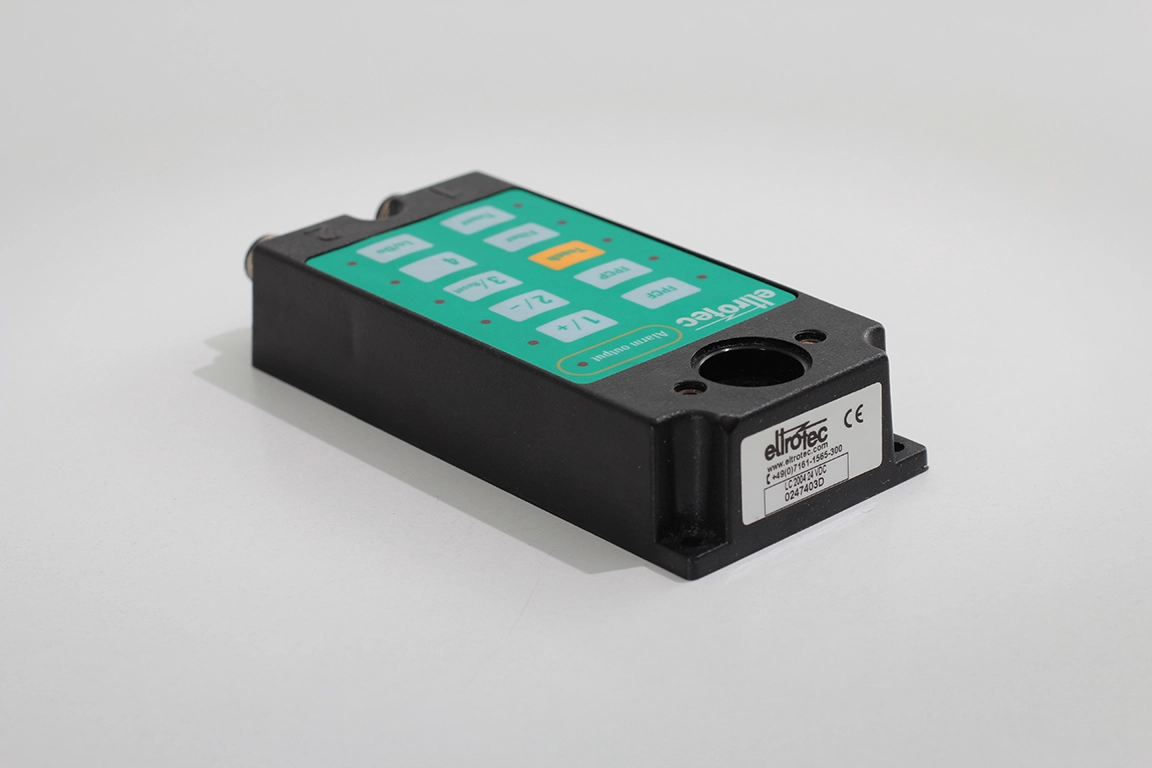

Klavye ve Ekran Elemanları

LC 2004'ün ön panelindeki tuş takımı ile tüm ayarlar doğrudan sensör üzerinden yapılabilir. Tuş kilidi özelliği sayesinde devreye alma sonrasında ayarlar güvence altına alınır. Her tuşun yanındaki LED, ilgili fonksiyonun aktif durumunu gösterir.

1️⃣ FPCF / FPCP Tuşları: Fiber optik tipi seçimi (odaklı nokta / paralel ışın)
2️⃣ 1/ – 2/ – 3/ Tuşları: Hassasiyet seçimi: ince, orta, büyük
3️⃣ TEACH + 1/ 2/ 3/ 4/ Tuşları: Renk kaydı; çıkış 1, 2, 3 veya 4'e öğretme
4️⃣ Timer +/– /Clr Tuşları: Timer (gecikme) ayarı
5️⃣ LO/DO Tuşu: Light-ON / Dark-ON modu seçimi
6️⃣ LOCK Tuşu: Klavye kilidi
7️⃣ Alarm Output LED: Alarm çıkışı durum göstergesi

Bağlantı Şeması

✔ Kahverengi (Brown): +24 VDC besleme
✔ Siyah (Black) – Fiş 1: Çıkış 1 (NPN pull-up / PNP, R=10kΩ)
✔ Mavi (Blue) – Fiş 1: 0 V (GND)
✔ Beyaz (White) – Fiş 1: Harici Teach girişi (kanal 1)
✔ Beyaz (White) – Fiş 2: Çıkış 2
✔ Siyah (Black) – Fiş 2: Çıkış 3
✔ Mavi (Blue) – Fiş 2: Çıkış 4
✔ Kahverengi (Brown) – Fiş 2: N.C. (bağlı değil)

Uyumlu Fiber Optik Tipler

✅ FPCF 61 / 101: Odaklı nokta Ø1,5 mm, mesafe 16–20 mm, diffuse tip (600 veya 1000 mm)
✅ FPCP 61 / 101: Geniş spot Ø6 mm, mesafe 40–60 mm, diffuse tip
✅ FPCFM8 61 / 101: M8 küçük uç, Ø1,5 mm spot, mesafe 3–7 mm
✅ FPCFA 61 / 101: İğne uç (needle nozzle), Ø2–3 mm spot, mesafe 2–3 mm
✅ FPCFC 61 / 101: Esnek uzatmalı iğne uç, Ø2–3 mm spot, mesafe 2–3 mm
✅ FPUCF / FPUCP: Hareketli fiber için sabit odaklı ve geniş spot seçenekleri
