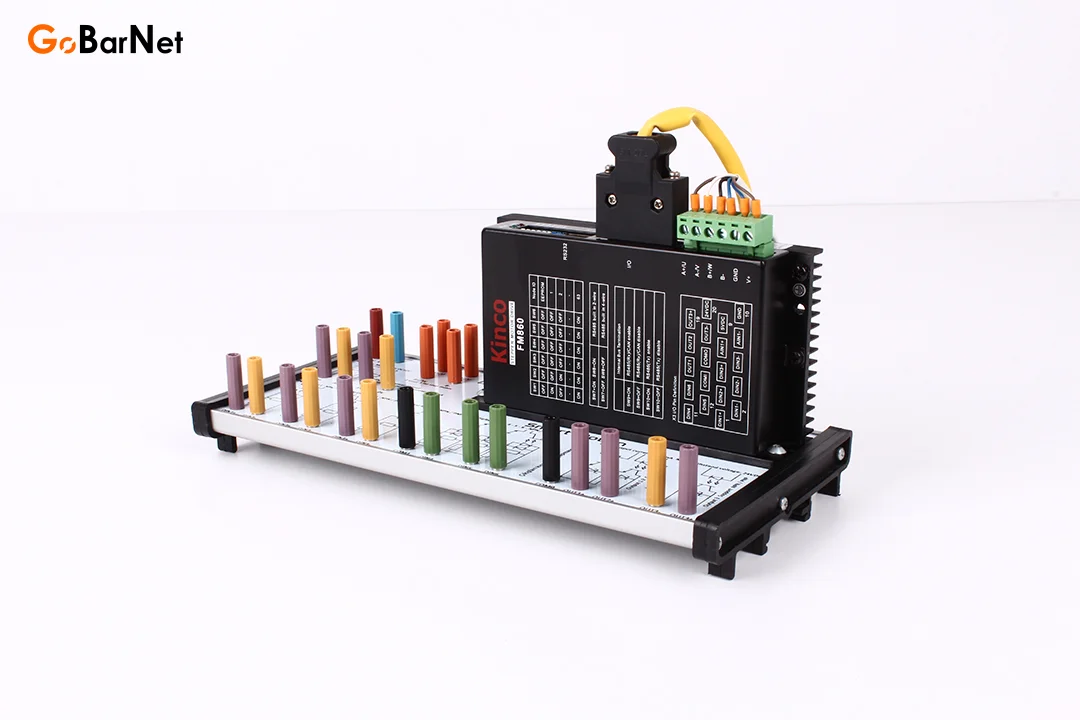

Kinco FM860 Step Motor Modülü

Kinco FM860 serisi step motor sürücü modülü, iki ve üç fazlı step motorların hassas kontrolü için tasarlanmış, gelişmiş dinamik sürüş performansı sunan modüldür.

FM860 step motor sürücü modülü, 1 adet analog, 6 adet dijital girişe, 3 adet dijital çıkışa sahiptir. Neredeyse, servo motor sürücü kabiliyetlerine sahiptir. Giriş ve çıkışların görevleri KincoStep parametre yazılımı ile yapılabilmektedir. Home bulma, limit sensörlerini tanımlama, pozisyon ve hata durum bilgileri gönderebilen özel sürücüdür.

Geniş Kontrol Seçenekleri: FM860 serisi, RS232, Modbus, Step ve yön ile ±10V analog giriş gibi çeşitli kontrol sinyallerini destekler.

Esnek Giriş/Çıkış Yapısı: 6 kanallı opto-izolasyonlu dijital sinyal girişi bulunur ve bunlardan 3'ü 5V ile 24V DC arasında geniş voltaj girişini destekler. Ayrıca, 3 kanallı opto-izolasyonlu dijital sinyal çıkışı mevcuttur ve maksimum 100mA akım sağlar.

Analog Kontrol Desteği: Tek kanallı analog sinyal girişi (±10V) ile hız kontrolü mümkündür.

Çoklu Darbe Giriş Modları: PLS+DIR, CW/CCW ve A+B fazı gibi çeşitli darbe giriş modlarını destekler.

Bu özellikler, FM860 serisini endüstriyel otomasyon ve hareket kontrol uygulamalarında esnek ve güvenilir bir çözüm haline getirir.

Modül üzerinde giriş ve çıkış katlarının yapısı endüstriyel sembol ve açıklamalarla gösterilmiştir. Bu açıklamalar step motor sürücü teknik veri dosyaları ile aynıdır.

Özellikleri:

✔ Test Kablosu Uyumu: 4mm
✔ Born Klemens: Metrik Serisi, standart, emniyetli test kablosu veya ölçü aleti probu bağlanabilir.
✔ Giriş Sayısı: 6
✔ Çıkış Sayısı: 3
✔ Analog Giriş: 1 adet ±10V
✔ Çözünürlük Hassasiyeti İçin Bölümleme: 200-65.535 gibi aşırıcı hassas çözünürlüğe ayarlanabilir.
✔ Analog için 5V Gerilim: Modül üzerinde hazır ve born klemenslere çıkartılmıştır.
✔ Haberleşme: Modbus, RS232 seri port iletişimini destekler, üst bilgisayar yazılımı KincoStep parametre ayarını kullanır.
✔ Kontrol: Pals ve yön (PLS+DIR), pozitif ve negatif darbe (CW/CCW) ve A+B fazı.
✔ Besleme Gerilimi: DC24V~70V
✔ Zengin IO fonksiyon ayarları, orijini, çok segmentli hızı, çok segmentli konum kontrol modunu destekler.
✔ Motor adaptif, özel kilitleme ekseni akımı, mikro adım filtresi ve diğer fonksiyonları destekler.
✔ Güçlü Koruma Fonksiyonu: aşırı gerilim, düşük gerilim, aşırı ısınma ve aşırı akım koruması.
✔ Desteklediği Motorlar: 6A'in altındaki iki fazlı 42, 57, 86 ve üç fazlı 57, 85 hibrit adım motorlarını sürebilir.
✔ Elektronik Profil Kutusu: Görüntüle

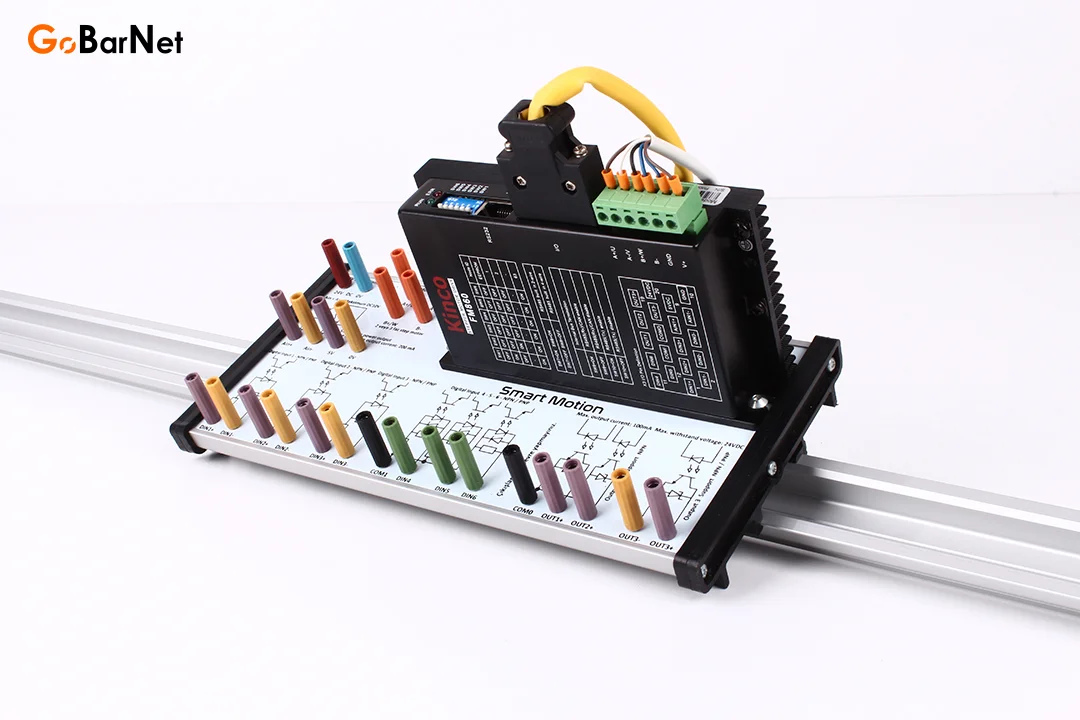

✔ Raya monte edilebilir.
✔ Arıza veya bakım için kolayca sökülebilir.

Kullanıldığı Eğitim Setleri

✅ Step motor eğitim setleri
✅ PLC eğitim setleri

Step Motor Modülü Kullanım Amaçları:

✔ Elektronik ekipman imalatı, özel takım tezgahları, endüstriyel robot, mürekkep püskürtmeli baskı ekipmanı, tekstil giyim ekipmanı, lojistik ekipmanı, tıbbi ekipman, AGV, paketleme ekipmanı vb. bir çok uygulamada kullanılabilir.
✔ Step motor sürücü giriş katı yapısını öğrenmek.
✔ Step motor sürücü giriş bağlantısını yapmak.
✔ Step motor sürücü giriş parametre ayarlarını yapmak ve test etmek.
✔ Step motor sürücü çıkış katı yapısını öğrenmek.
✔ Step motor sürücü çıkış bağlantısını yapmak.
✔ Step motor sürücü çıkış parametre ayarlarını yapmak ve test etmek.
✔ Step motor sürücü pals ve dir (yön) uçlarını bağlamak ve Step motor motoru çalıştırmak.
✔ Step motor sürücüye HOME sensörü bağlamak ve test etmek.
✔ Step motor sürücüye Limit sensörleri bağlamak ve test etmek.
✔ Step motor sürücü analog uygulamaları yapmak.
✔ Step motorun PLC ile kontrolü
✔ Step motorun Auto Tunning ayarları
✔ Step motorun çözünürlük ayarları
✔ Step motorun dahili pozisyonlanması
✔ Step motorun PLC ile harici pozisyonlanması
✔ Step motorun PLC ile göreceli pozisyonlanması
✔ Step motorun PLC ile mutlak pozisyonlanması
