Leuze Optik Sensörlü Montaj Braketi | ET318B.3/4P-M12 Sensör Dahil

Leuze optik sensörlü montaj braketi, Leuze ET318B.3/4P-M12 optik sensörün ayarlanabilir sensör montaj braketi üzerine takılı şekilde sunulduğu kullanıma hazır bir sensör bağlantı çözümüdür. Bu ürün, sensör seçimi ve montaj aparatı uyumu konusunda zaman kaybetmek istemeyen kullanıcılar için hazırlanmıştır.

Ürün üzerinde Leuze ET318B.3/4P-M12 optik sensör bulunmaktadır. Sensör; parça var/yok algılama, konveyör üzerinde ürün geçiş kontrolü, mekatronik eğitim setleri, PLC giriş uygulamaları ve otomasyon deneylerinde kullanılabilir.

Sensör montaj braketi, sensörün yüksekliğini, mesafesini ve algılama açısını uygulamaya göre ayarlamaya yardımcı olur. Böylece kullanıcı, ayrıca hangi sensörü alması gerektiğini düşünmeden, optik sensörü takılı ve ayarlanabilir mekanik bağlantıya sahip komple bir ürün satın almış olur.

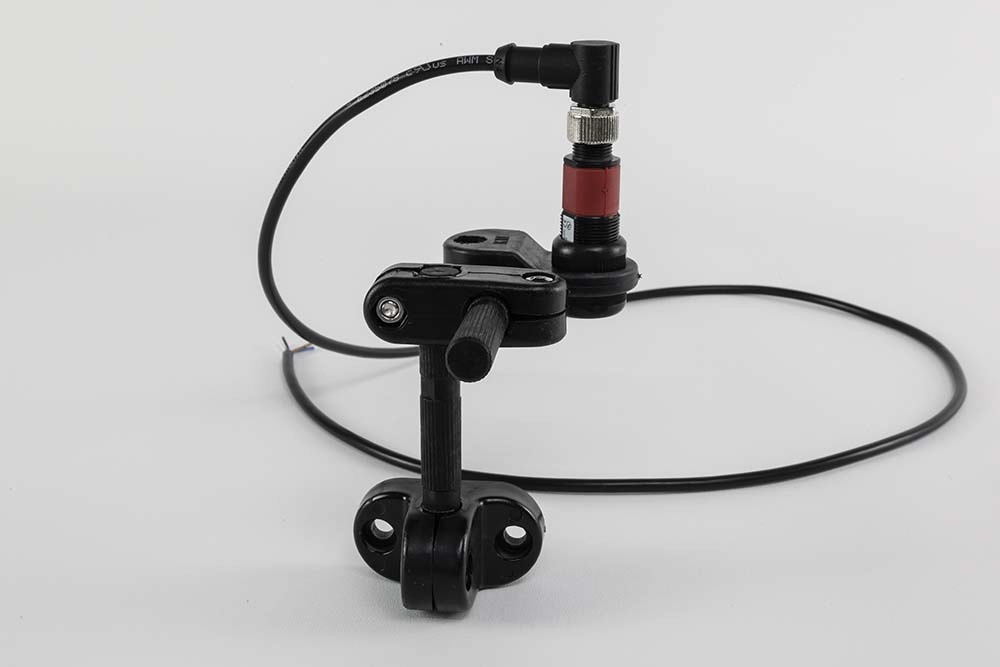

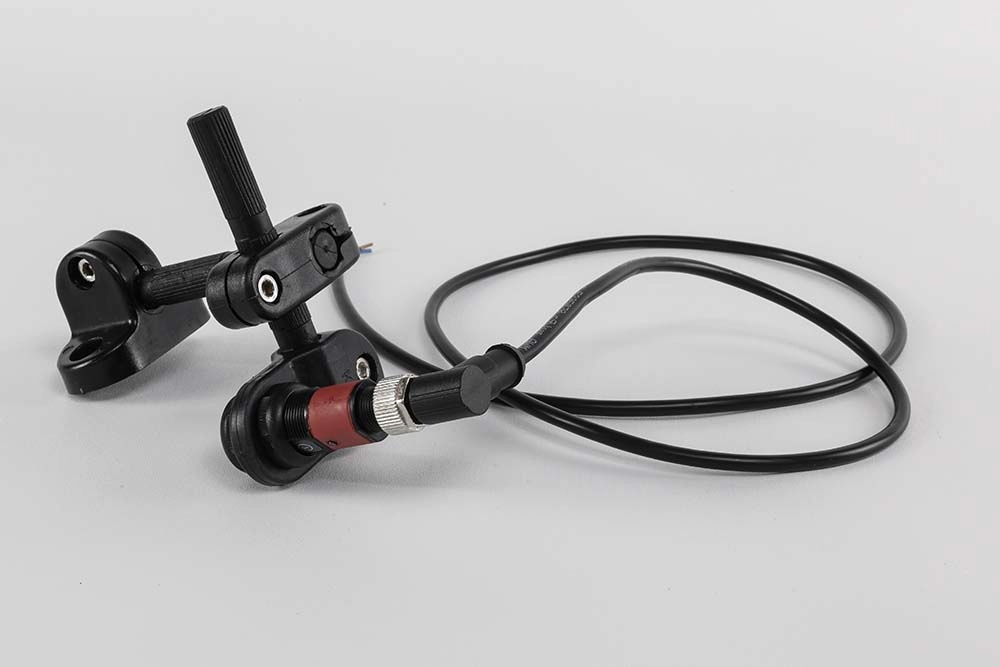

Ürünü Oluşturan Bileşenler

• ✔️ Leuze ET318B.3/4P-M12 optik sensör
• ✔️ Sensör montaj braketi
• ✔️ M18 sensör montaj aparatı
• ✔️ Sensör montaj tırtıklı mil çubuk
• ✔️ Sensör montaj çapraz mil tutucu
• ✔️ Mil bağlantı aparatı
• ✔️ Ayarlanabilir optik sensör konumlandırma yapısı

Ürün Özellikleri

• ✅ Ürün tipi: Optik sensörlü montaj braketi
• ✅ Sensör modeli: Leuze ET318B.3/4P-M12
• ✅ Leuze ürün numarası: 50122562
• ✅ Sensör tipi: Enerjik ışık sensörü
• ✅ Sensör gövdesi: M18 x 1
• ✅ Sensör bağlantısı: M12 erkek, 4 pin, A kodlu
• ✅ Braket yapısı: Ayarlanabilir ve modüler

Leuze ET318B.3/4P-M12 Optik Sensör Özellikleri

Leuze ET318B.3/4P-M12, 318B serisine ait M18 gövdeli bir optik sensördür. Kırmızı LED ışık kaynağı ve PNP transistor çıkış yapısı sayesinde konveyör, parça algılama ve otomasyon uygulamalarında kullanılabilir.

• ✔️ Ürün numarası: 50122562
• ✔️ Çalışma prensibi: Enerjik ışık sensörü / diffuse reflection
• ✔️ Işık kaynağı: Kırmızı LED
• ✔️ Dalga boyu: 620 nm
• ✔️ Çalışma gerilimi: 10...30 V DC
• ✔️ Dijital anahtarlama çıkışı: 2 adet
• ✔️ Çıkış tipi: PNP transistor

Algılama Mesafesi

Optik sensörlerde algılama mesafesi, algılanacak parçanın rengine, yüzey yapısına ve yansıtma oranına göre değişebilir. Leuze ET318B.3/4P-M12 sensör için farklı hedef yüzeylerine göre güvenli çalışma mesafeleri belirtilmiştir.

• ✅ Beyaz hedef, %90 yansıtma: 0,001...0,7 m
• ✅ Gri hedef, %50 yansıtma: 0,001...0,59 m
• ✅ Gri hedef, %18 yansıtma: 0,003...0,39 m
• ✅ Siyah hedef, %6 yansıtma: 0,005...0,28 m
• ✅ Algılama mesafesi hedef yüzey rengine göre değişebilir.

Sensör Montaj Braketi Özellikleri

Sensör montaj braketi, optik sensörün konveyör, eğitim seti, makine gövdesi veya test düzeneği üzerinde doğru noktaya yerleştirilmesini sağlar. Ayarlanabilir yapı sayesinde sensörün algılama yüzeyi parçaya göre hizalanabilir.

• ✔ M18 sensör montajına uygundur.
• ✔ Sensör yüksekliği uygulamaya göre ayarlanabilir.
• ✔ Sensörün ürüne olan mesafesi değiştirilebilir.
• ✔ Sensör algılama açısı ayarlanabilir.
• ✔ Modüler bağlantı yapısı sayesinde farklı uygulamalarda tekrar kullanılabilir.
• ✔ Konveyör ve eğitim setleri üzerinde pratik montaj sağlar.

Kullanıma Hazır Sensörlü Braket Çözümü

Bu ürün, sensör ve montaj braketinin birlikte sunulduğu komple bir çözümdür. Kullanıcının ayrıca sensör seçimi, braket uyumu veya mekanik bağlantı uyumluluğu konusunda araştırma yapmasına gerek kalmadan, Leuze optik sensörlü hazır montaj yapısı elde etmesini sağlar.

• ✅ Sensör ve braket birlikte sunulur.
• ✅ Sensörün braketle uyumu önceden düşünülmüştür.
• ✅ Kullanıcının ayrıca uygun sensör aramasına gerek kalmaz.
• ✅ Konveyör üzerine hızlı şekilde monte edilebilir.
• ✅ Eğitim setlerinde doğrudan uygulama yapmaya yardımcı olur.

Konveyör Sistemlerinde Kullanım

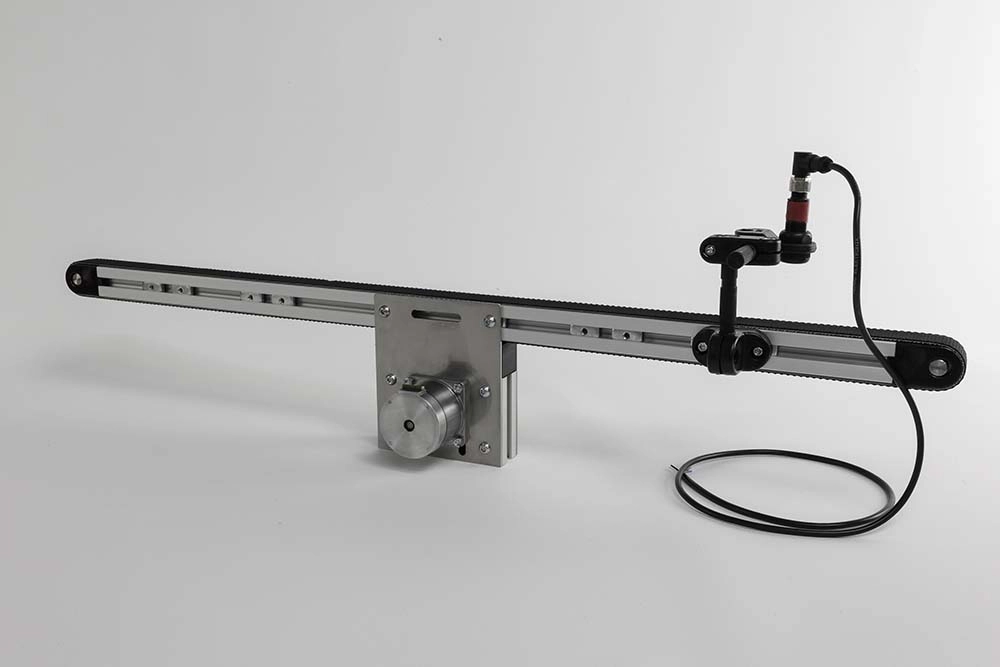

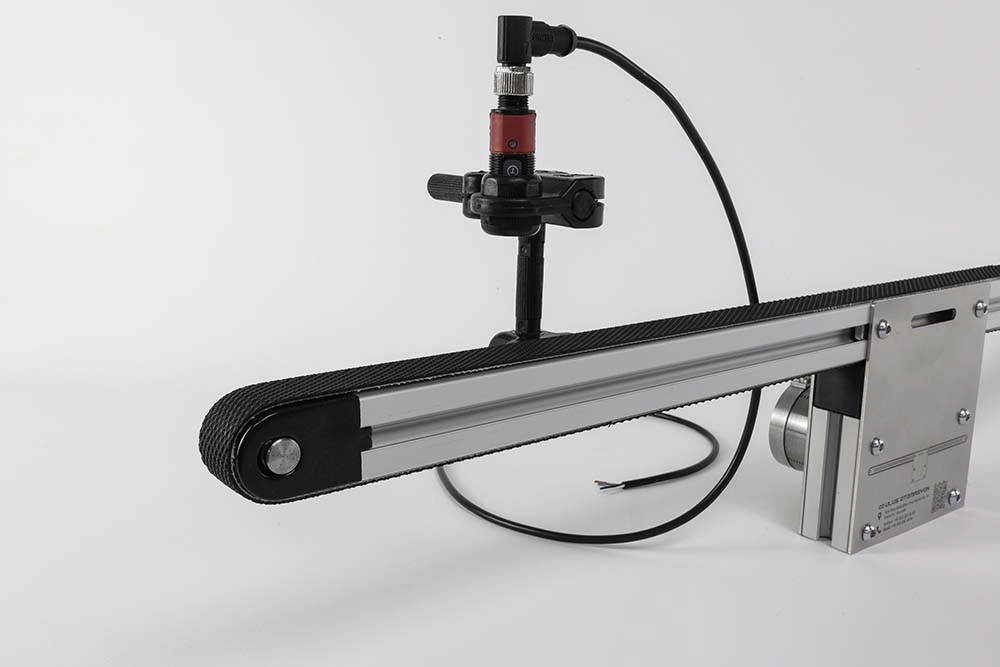

Leuze optik sensörlü montaj braketi, konveyör bant üzerinde parça algılama, ürün geçiş kontrolü, sayma uygulamaları ve ayırma sistemlerinde kullanılabilir. Sensörün yüksekliği ve açısı, bant üzerindeki ürünün konumuna göre ayarlanabilir.

• ✔️ Konveyör üzerinde parça var/yok algılama yapılabilir.
• ✔️ Ürün geçiş kontrolü için kullanılabilir.
• ✔️ Parça sayma uygulamalarında değerlendirilebilir.
• ✔️ Ayırma ve yönlendirme sistemlerinde sensör montajı için uygundur.
• ✔️ Mini konveyör ve eğitim amaçlı konveyör sistemlerinde tercih edilebilir.

Eğitim Setleri İçin Avantajları

Eğitim setlerinde sensörün doğru şekilde konumlandırılması, öğrencilerin algılama mantığını daha kolay anlamasına yardımcı olur. Bu ürün sayesinde optik sensör, braket üzerine takılı hazır bir yapı olarak kullanılır ve farklı sensör pozisyonları uygulamalı olarak denenebilir.

• ✅ PLC dijital giriş uygulamalarında kullanılabilir.
• ✅ HMI ekranında sensör durum takibi yapılabilir.
• ✅ Öğrenciler optik sensör algılama mantığını uygulamalı öğrenebilir.
• ✅ Sensör mesafesi ve açısı kolayca değiştirilebilir.
• ✅ Konveyör, mekatronik ve otomasyon eğitim setlerine eklenebilir.

Kullanım Alanları

Optik sensörlü montaj braketi, parça algılama ve sensör konumlandırma gerektiren birçok otomasyon uygulamasında kullanılabilir. Leuze optik sensör ve ayarlanabilir braket yapısı sayesinde eğitim, test ve prototip uygulamalarında pratik çözüm sunar.

• ✔ Parça var/yok algılama uygulamaları
• ✔ Konveyör bant üzerinde ürün geçiş kontrolü
• ✔ PLC dijital giriş uygulamaları
• ✔ HMI destekli otomasyon deneyleri
• ✔ Mekatronik eğitim setleri
• ✔ Robotik uygulamalarda parça algılama
• ✔ Ayırma, sayma ve pozisyon kontrol uygulamaları
• ✔ Prototip makine ve Ar-Ge çalışmaları

Montajda Dikkat Edilmesi Gerekenler

Montaj yapılmadan önce sensörün algılayacağı parçanın konumu, rengi, yüzey yapısı ve sensöre olan mesafesi dikkate alınmalıdır. Optik sensörlerde algılama performansı hedef yüzeyin yansıtma oranına göre değişebileceği için ilk devreye alma sırasında sensör mesafesi ve açısı test edilmelidir.

• ✅ Sensör algılama yüzeyi hedef parçaya doğru konumlandırılmalıdır.
• ✅ Sensör mesafesi ürün rengine ve yüzeyine göre ayarlanmalıdır.
• ✅ Braket bağlantıları sıkıldıktan sonra sensör konumu tekrar kontrol edilmelidir.
• ✅ Konveyör uygulamalarında sensörün banda veya ürüne temas etmemesine dikkat edilmelidir.
• ✅ Elektrik bağlantısı yapılırken M12 4 pin sensör kablosu ve PLC giriş tipi kontrol edilmelidir.

Neden Leuze Optik Sensörlü Montaj Braketi?

Leuze Optik Sensörlü Montaj Braketi, sensör ve mekanik montaj aparatını ayrı ayrı seçmek istemeyen kullanıcılar için hazırlanmış pratik bir üründür. Leuze ET318B.3/4P-M12 optik sensörün ayarlanabilir braket üzerinde sunulması, konveyör ve eğitim setlerinde hızlı kurulum avantajı sağlar.

Bu ürün; parça var/yok algılama, ürün geçiş kontrolü, PLC giriş uygulamaları, mekatronik eğitimleri ve konveyör sistemleri için kullanılabilecek komple bir sensör montaj çözümüdür. Sensör dahil yapısı sayesinde kullanıcıların “hangi sensör uygun, hangi braketle bağlanır?” sorularını ortadan kaldırır.
