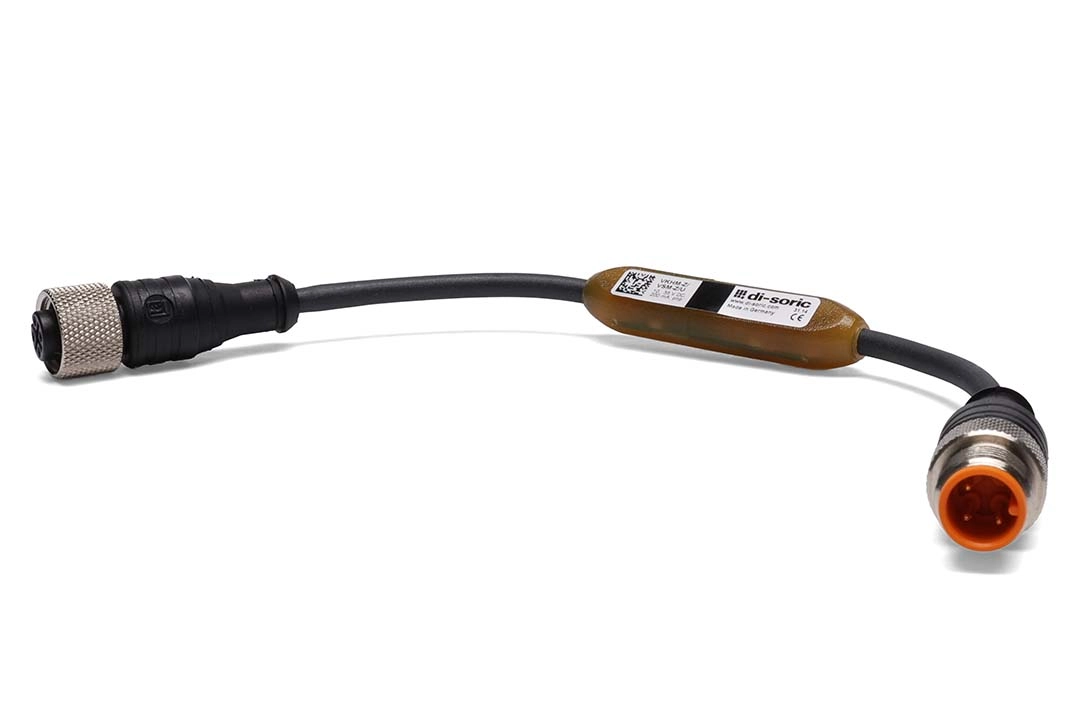

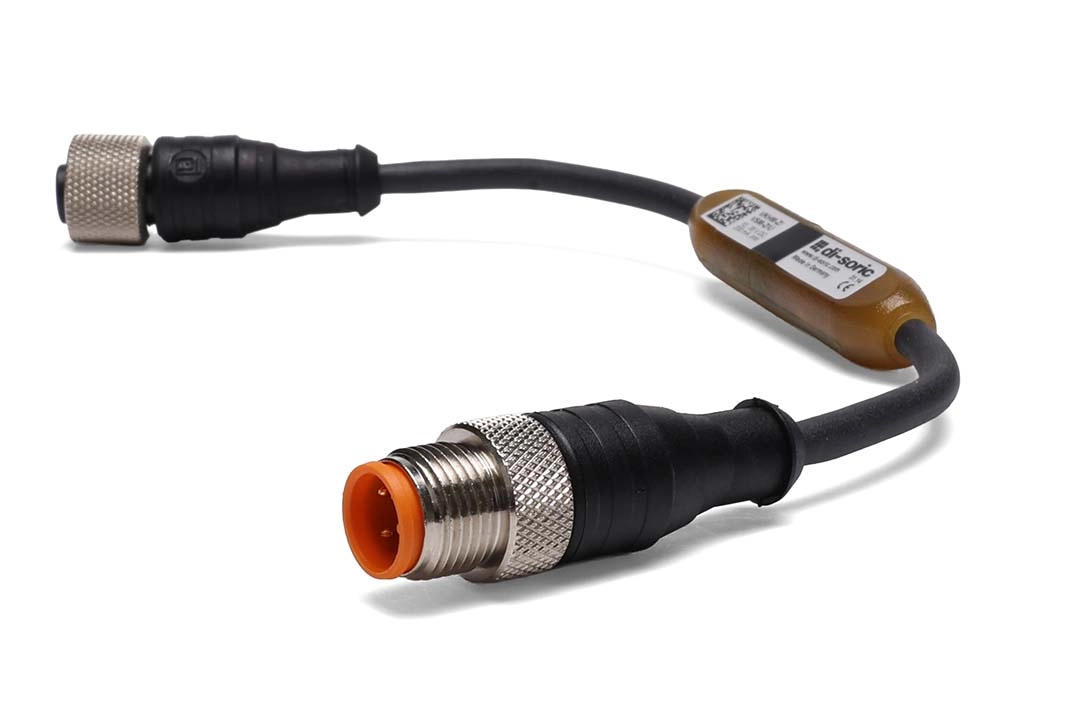

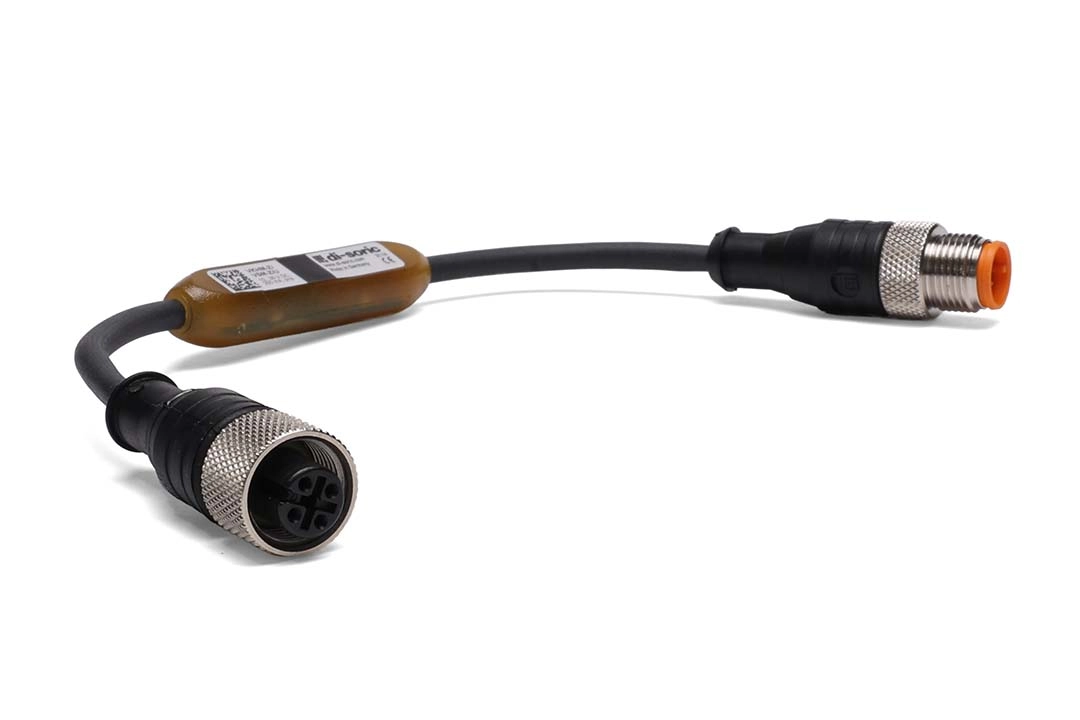

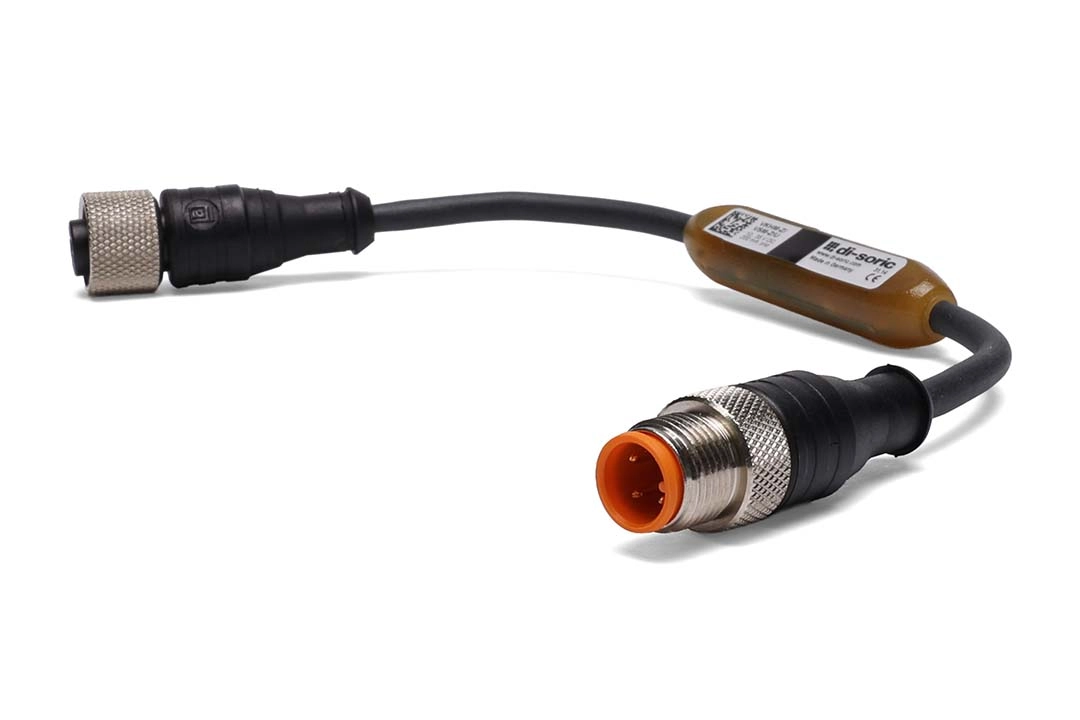

di-soric VKHM-Z/VSM-Z/U PNP NPN Çevirici Fonksiyon Adaptörü

di-soric VKHM-Z/VSM-Z/U, PNP sensör çıkış sinyalini NPN anahtarlama çıkışına dönüştürmek için kullanılan kompakt bir PNP - NPN çevirici fonksiyon adaptörüdür. Sensör çıkış tipi ile PLC, kontrol kartı, sayıcı veya makine kontrol sisteminin giriş tipi uyumlu olmadığında pratik bir ara bağlantı çözümü sunar.

Bu ürün, PNP giriş sinyalini NPN çıkış sinyaline dönüştürür. Böylece mevcut PNP sensör, NPN giriş bekleyen kontrol sistemleriyle kullanılabilir. Sensörü veya kontrol ekipmanını değiştirmeden sinyal tipini uyarlamak isteyen otomasyon uygulamaları için kullanışlıdır.

VKHM-Z/VSM-Z/U, M12 3 pin pigtail bağlantı yapısı, LED durum göstergeleri, IP67 koruma sınıfı ve kompakt gövdesi sayesinde mevcut sensör sistemlerine hızlı ve kolay şekilde eklenebilir.

Ürün Özellikleri

• ✔️ Marka: di-soric
• ✔️ Model: VKHM-Z/VSM-Z/U
• ✔️ Article Number: 202852
• ✔️ Ürün tipi: Fonksiyon adaptörü
• ✔️ Fonksiyon: PNP → NPN converter
• ✔️ Standart sensörlerle kullanıma uygundur.
• ✔️ Durum ve anahtarlama çıkışı için LED göstergelere sahiptir.

Teknik Bilgiler

• ✅ Ürün Kodu: VKHM-Z/VSM-Z/U
• ✅ Üretici Kodu: 202852
• ✅ Değerlendirme: PNP → NPN converter
• ✅ Uygulama: Dijital sinyal
• ✅ Fonksiyon Seçimi: PNP
• ✅ Anahtarlama Çıkışı: NPN
• ✅ Çalışma Gerilimi: 10...35 V DC
• ✅ Akım Taşıma Kapasitesi: 200 mA, kısa devre korumalı
• ✅ Maksimum Boşta Akım: 20 mA
• ✅ Anahtarlama Frekansı: 5000 Hz

Bağlantı ve Mekanik Özellikler

di-soric VKHM-Z/VSM-Z/U, M12 x 1 bağlantı yapısına sahip pigtail tip bir fonksiyon adaptörüdür. Kompakt gövde yapısı sayesinde makine üzerinde, sensör hattında veya pano dışı saha bağlantılarında kolayca kullanılabilir.

• ✔ Bağlantı 1: Pigtail Coupling, M12, 3 pin
• ✔ Bağlantı 2: Pigtail Connector, M12, 3 pin
• ✔ Diş yapısı: M12 x 1
• ✔ Gövde malzemesi: Plastik
• ✔ Koruma sınıfı: IP67
• ✔ Çalışma sıcaklığı: -20°C ... +70°C
• ✔ Koruma sınıfı: III, koruyucu düşük gerilimle çalışma

PNP → NPN Çevirici Ne İşe Yarar?

PNP NPN çevirici, sensör çıkış tipi ile kontrol sisteminin giriş tipi uyumlu olmadığında kullanılır. Örneğin sahada bulunan sensör PNP çıkışlı, fakat kullanılan PLC veya kontrol cihazı NPN giriş mantığına uygunsa bu adaptör araya bağlanarak sinyal dönüşümü yapılabilir.

• ✅ PNP sensör sinyalini NPN çıkışa dönüştürür.
• ✅ Sensör ve PLC giriş tipi uyumsuzluklarında pratik çözüm sunar.
• ✅ Mevcut sensör altyapısını değiştirmeden kullanılabilir.
• ✅ Makine revizyonlarında zaman kazandırır.
• ✅ Dijital sensör sinyallerinin kontrol sistemine uyarlanmasını sağlar.

LED Gösterge Yapısı

Cihaz üzerinde LED STATUS ve LED SWITCHING OUTPUT göstergeleri bulunur. Bu göstergeler, bağlantı kontrolü, sinyal takibi ve devreye alma işlemlerinde kullanıcıya kolaylık sağlar.

• ✔️ LED STATUS ile cihaz durumu izlenebilir.
• ✔️ LED SWITCHING OUTPUT ile anahtarlama çıkışı takip edilebilir.
• ✔️ Devreye alma sırasında sinyal kontrolünü kolaylaştırır.
• ✔️ Arıza arama ve bağlantı kontrol süreçlerinde yardımcı olur.
• ✔️ Makine üzeri uygulamalarda hızlı görsel kontrol sağlar.

Kullanım Alanları

VKHM-Z/VSM-Z/U PNP NPN converter, sensör sinyal tipinin kontrol sistemine uygun hale getirilmesi gereken birçok endüstriyel otomasyon uygulamasında kullanılabilir. Özellikle mevcut sistemlerde sensör veya PLC değiştirmeden uyumluluk sağlamak için tercih edilir.

• ✅ PNP sensörlerin NPN girişli PLC sistemlerinde kullanılması
• ✅ Endüstriyel sensör sinyal dönüştürme uygulamaları
• ✅ Makine otomasyonu ve proses kontrol sistemleri
• ✅ Konveyör ve taşıma hatları
• ✅ Parça var/yok algılama sistemleri
• ✅ Fotoelektrik, endüktif ve kapasitif sensör bağlantıları
• ✅ Robotik, mekatronik ve otomasyon eğitim setleri

Mevcut Sisteme Kolay Eklenebilir

di-soric fonksiyon adaptörleri, mevcut sensör bağlantılarına hızlı şekilde sonradan eklenebilir. Bu sayede sahadaki kablolama tamamen değiştirilmeden, sensör sinyalinin kontrol sistemine uygun hale getirilmesi mümkün olur.

• ✔ Mevcut sensör hattına sonradan eklenebilir.
• ✔ M12 bağlantı yapısı ile hızlı montaj imkanı sağlar.
• ✔ Kompakt gövdesi sayesinde fazla yer kaplamaz.
• ✔ Saha revizyonlarında pratik çözüm sunar.
• ✔ Sensör ve kontrol sistemi değişmeden sinyal uyarlaması yapılabilir.

Montajda Dikkat Edilmesi Gerekenler

Montaj yapılmadan önce sensör çıkış tipinin PNP, kontrol sisteminin beklediği giriş tipinin ise NPN olduğundan emin olunmalıdır. Bağlantı yapılırken M12 pin yapısı, kablo renkleri ve çalışma gerilimi kontrol edilmelidir.

• ✅ Sensör çıkışı PNP olmalıdır.
• ✅ Kontrol sistemi NPN giriş mantığına uygun olmalıdır.
• ✅ Çalışma gerilimi 10...35 V DC aralığında olmalıdır.
• ✅ Anahtarlama çıkış akımı 200 mA sınırı dikkate alınmalıdır.
• ✅ M12 3 pin bağlantı ve kablo renkleri montaj öncesinde kontrol edilmelidir.

Neden di-soric VKHM-Z/VSM-Z/U PNP NPN Çevirici?

di-soric VKHM-Z/VSM-Z/U, PNP çıkışlı standart sensörlerin NPN giriş mantığına sahip kontrol sistemleriyle kullanılmasını sağlayan pratik bir fonksiyon adaptörüdür. 10...35 V DC çalışma gerilimi, 200 mA kısa devre korumalı çıkış yapısı ve 5000 Hz anahtarlama frekansı ile endüstriyel sensör uygulamalarında kullanılabilir.

IP67 koruma sınıfı, M12 3 pin pigtail bağlantı yapısı, LED durum göstergeleri ve kompakt tasarımı sayesinde makine otomasyonu, sensör bağlantısı, sistem revizyonu ve eğitim seti uygulamalarında güvenilir bir sinyal dönüştürme çözümü sunar.
