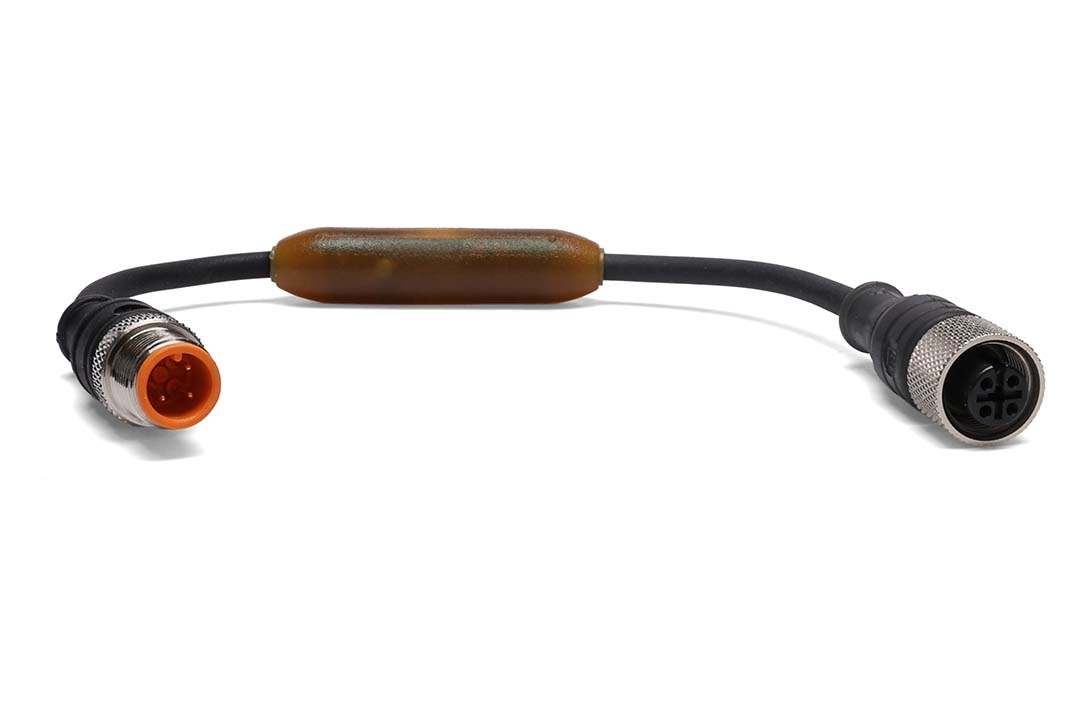

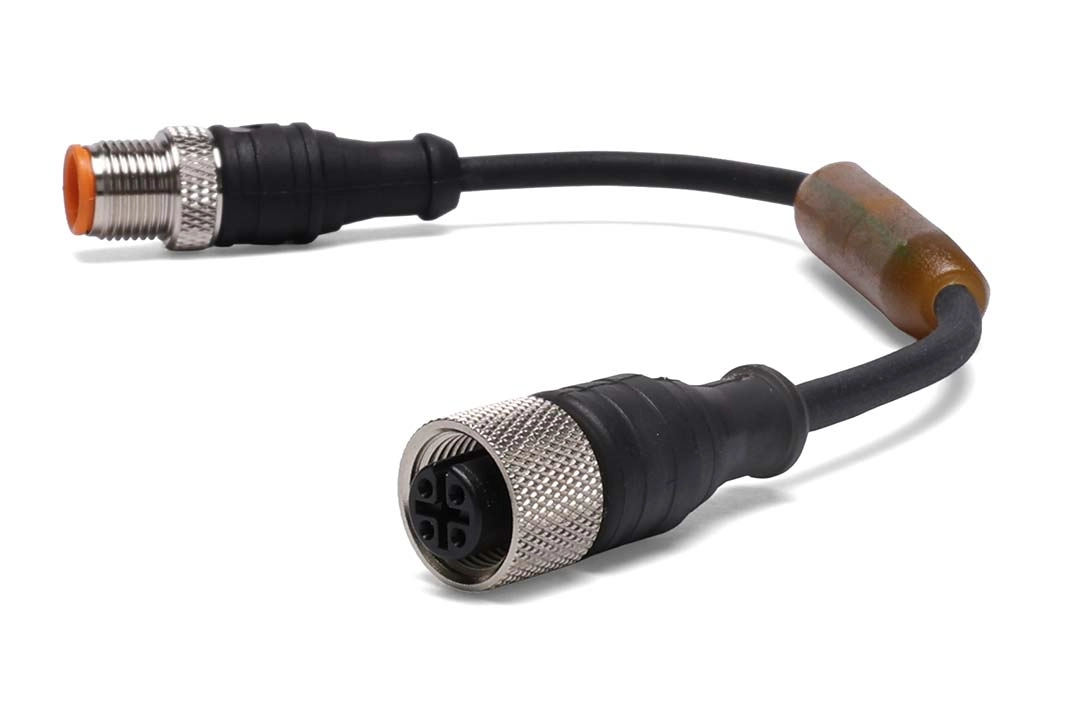

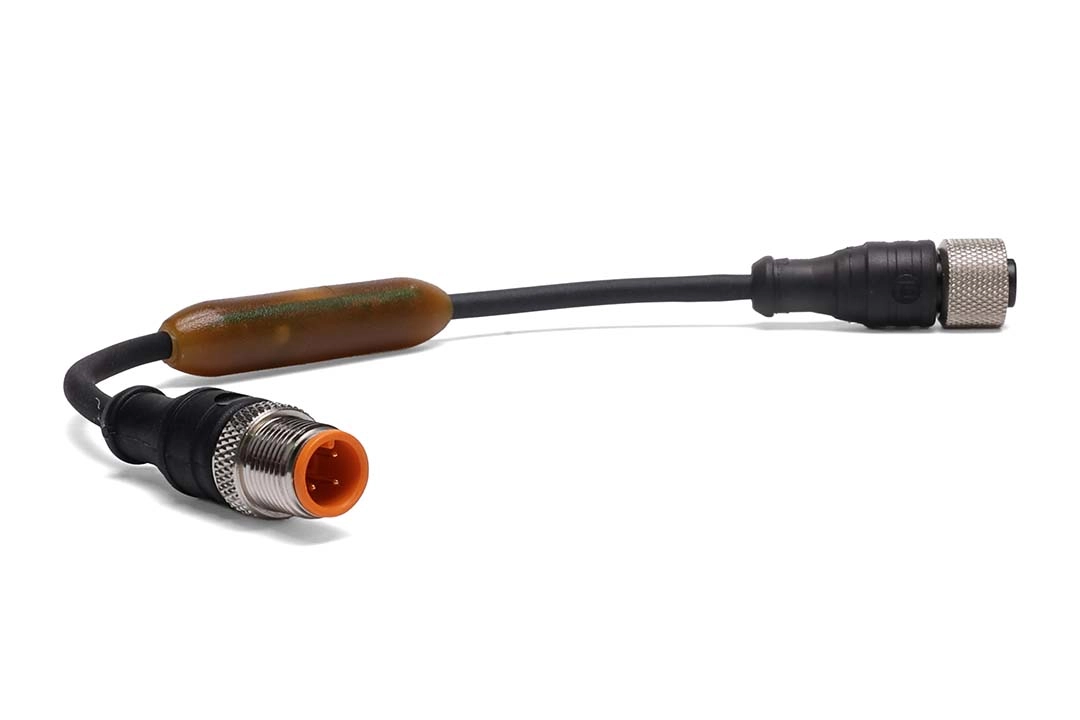

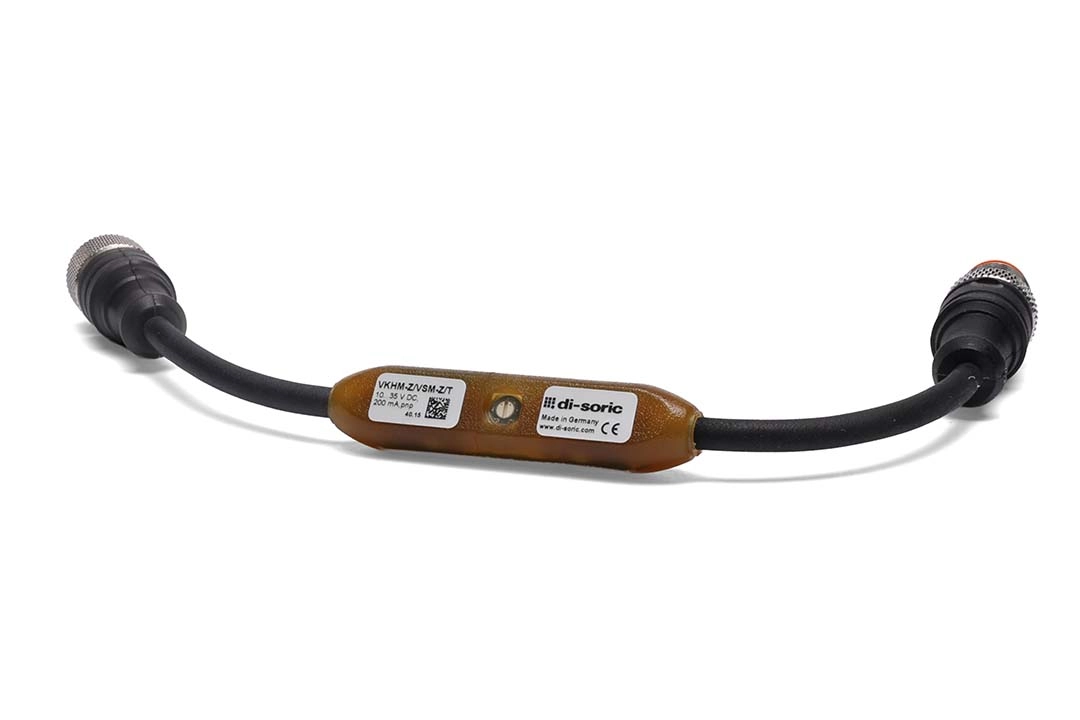

di-soric VKHM-Z/VSM-Z/T Fonksiyon Adaptörü PNP Pulse Stretcher

di-soric VKHM-Z/VSM-Z/T, sensör sinyalini istenen çalışma fonksiyonuna uyarlamak için kullanılan kompakt bir fonksiyon adaptörü modelidir. Özellikle sensör çıkış sinyalinin kısa süreli olduğu uygulamalarda, sinyalin kontrol sistemi tarafından daha güvenilir algılanmasına yardımcı olmak için kullanılabilir.

Bu ürün, PNP pulse stretcher yani PNP darbe uzatma fonksiyonuna sahiptir. Sensörden gelen kısa anahtarlama sinyalini uzatarak PLC, kontrol rölesi, sayıcı, kontrol kartı veya otomasyon sisteminin sinyali daha kolay işlemesine yardımcı olur.

VKHM-Z/VSM-Z/T fonksiyon adaptörü, M12 3 pin giriş ve çıkış bağlantı yapısı, kompakt gövdesi, LED durum göstergeleri ve IP67 koruma sınıfı ile endüstriyel sensör uygulamalarında pratik ve hızlı şekilde sisteme eklenebilir.

Ürün Özellikleri

• ✔️ Marka: di-soric
• ✔️ Model: VKHM-Z/VSM-Z/T
• ✔️ Ürün tipi: Fonksiyon adaptörü
• ✔️ Fonksiyon: PNP pulse stretcher / darbe uzatma
• ✔️ Standart sensörlerle kullanıma uygundur.
• ✔️ Kompakt tasarımı sayesinde mevcut sisteme kolayca eklenebilir.
• ✔️ Durum ve anahtarlama çıkışı için LED göstergelere sahiptir.

Teknik Bilgiler

• ✅ Ürün Kodu: VKHM-Z/VSM-Z/T
• ✅ Üretici Kodu: 202858
• ✅ Değerlendirme: PNP pulse stretcher
• ✅ Çalışma Gerilimi: 10...35 V DC
• ✅ Maksimum Boşta Akım: 20 mA
• ✅ Anahtarlama Frekansı: 500 Hz
• ✅ Çalışma Sıcaklığı: -20°C ... +70°C
• ✅ Koruma Sınıfı: IP67
• ✅ Bağlantı 1: Pigtail Coupling M12, 3 pin
• ✅ Bağlantı 2: Pigtail Connector M12, 3 pin

Darbe Uzatma Fonksiyonu

Pulse stretcher fonksiyonu, sensörden gelen kısa süreli çıkış sinyalinin daha uzun süre algılanabilir hale getirilmesi için kullanılır. Bu özellik, özellikle hızlı geçen parçaların algılandığı veya sensör sinyalinin PLC tarafından kaçırılma ihtimali olan uygulamalarda avantaj sağlar.

• ✔ Kısa sensör sinyalini uzatmak için kullanılabilir.
• ✔ PLC girişinin sinyali daha güvenilir algılamasına yardımcı olur.
• ✔ Hızlı parça geçişlerinde sinyal kaçırma riskini azaltabilir.
• ✔ PNP sensör çıkışlarıyla uyumlu uygulamalarda kullanılabilir.
• ✔ Otomasyon sistemlerinde sinyal işleme kararlılığını artırmaya yardımcı olur.

LED Gösterge Yapısı

di-soric VKHM-Z/VSM-Z/T üzerinde durum ve anahtarlama çıkışı takibini kolaylaştıran LED göstergeler bulunur. Bu göstergeler, devreye alma ve arıza kontrol işlemlerinde kullanıcıya pratik bilgi sağlar.

• ✅ LED STATUS göstergesi bulunur.
• ✅ LED SWITCHING OUTPUT göstergesi bulunur.
• ✅ Sensör sinyali ve çıkış durumu daha kolay takip edilebilir.
• ✅ Pano dışı veya makine üzeri uygulamalarda hızlı kontrol imkanı sağlar.
• ✅ Devreye alma sürecinde bağlantı ve sinyal kontrolünü kolaylaştırır.

Bağlantı Bilgileri

Ürün, M12 3 pin pigtail coupling ve M12 3 pin pigtail connector bağlantı yapısına sahiptir. Bağlantı şemasında BN, BU ve BK renk kodları belirtilmiştir. Montaj yapılırken sensör, adaptör ve kontrol tarafındaki pin dizilimi mutlaka kontrol edilmelidir.

• 1️⃣ BN: Kahverengi
• 1️⃣ BU: Mavi
• 1️⃣ BK: Siyah
• 1️⃣ Bağlantı 1: M12 3 pin pigtail coupling
• 1️⃣ Bağlantı 2: M12 3 pin pigtail connector

Kullanım Alanları

VKHM-Z/VSM-Z/T fonksiyon adaptörü, sensör çıkış sinyalinin kontrol sistemi tarafından daha kararlı algılanması gereken birçok otomasyon uygulamasında kullanılabilir. Özellikle kısa süreli sinyal üreten sensörlerin kullanıldığı sistemlerde pratik bir ara çözüm sunar.

• ✔ Hızlı parça geçiş algılama uygulamaları
• ✔ Konveyör ve taşıma sistemleri
• ✔ Parça var/yok kontrol uygulamaları
• ✔ PLC giriş sinyalini uzatma uygulamaları
• ✔ Sayıcı ve kontrol rölesi giriş uygulamaları
• ✔ Fotoelektrik ve endüktif sensör destekli otomasyon sistemleri
• ✔ Makine otomasyonu, robotik ve mekatronik eğitim setleri

Mevcut Sisteme Kolay Eklenebilir

Fonksiyon adaptörleri, mevcut sensör sistemlerine hızlı ve kolay şekilde eklenebilir. Bu sayede sensör veya kontrol sistemi tamamen değiştirilmeden, sensör sinyalinin çalışma davranışı istenen uygulamaya daha uygun hale getirilebilir.

• ✅ Mevcut sensör bağlantısına sonradan eklenebilir.
• ✅ Kompakt yapısı sayesinde makine üzerinde fazla yer kaplamaz.
• ✅ M12 bağlantı yapısı ile hızlı montaj imkanı sağlar.
• ✅ Sensör sinyalini uygulama ihtiyacına göre daha kullanışlı hale getirir.
• ✅ Pano ve saha bağlantılarında pratik çözüm sunar.

Yüksek Sıcaklık Kullanım Aralığı

di-soric VKHM-Z/VSM-Z/T, -20°C ile +70°C çalışma sıcaklığı aralığına sahiptir. Bu özellik, farklı endüstriyel ortam şartlarında kullanılmasına imkan sağlar. IP67 koruma sınıfı ise saha bağlantılarında güvenilir kullanım avantajı sunar.

• ✔️ Çalışma sıcaklığı: -20°C ... +70°C
• ✔️ Koruma sınıfı: IP67
• ✔️ Endüstriyel saha uygulamaları için uygundur.
• ✔️ Makine üzeri sensör bağlantılarında kullanılabilir.
• ✔️ Kompakt ve dayanıklı bağlantı çözümü sunar.

Güvenlik Uyarısı

Bu ürün, güvenlik bileşeni olarak kullanılmak üzere tasarlanmamıştır. PDF veri sayfasındaki güvenlik uyarısına göre ürün, 2006/42/EG ve EN 61496-1/-2 kapsamında bir güvenlik komponenti değildir ve kişisel koruma amacıyla kullanılmamalıdır.

• ✅ Kişi koruma uygulamalarında kullanılmamalıdır.
• ✅ Güvenlik rölesi veya güvenlik sensörü yerine geçmez.
• ✅ Yalnızca amacına uygun sensör sinyali işleme uygulamalarında kullanılmalıdır.
• ✅ Montaj ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır.
• ✅ Bağlantı öncesinde teknik değerler ve pin dizilimi kontrol edilmelidir.

Neden di-soric VKHM-Z/VSM-Z/T Fonksiyon Adaptörü?

di-soric VKHM-Z/VSM-Z/T, sensör çıkış sinyalinin istenen fonksiyona göre uyarlanması gereken otomasyon uygulamaları için pratik bir çözümdür. PNP pulse stretcher özelliği, kısa sensör darbelerinin kontrol sistemi tarafından daha güvenilir şekilde algılanmasına yardımcı olur.

M12 3 pin bağlantı yapısı, LED durum göstergeleri, IP67 koruma sınıfı, 10...35 V DC çalışma gerilimi ve kompakt tasarımı sayesinde mevcut sensör sistemlerine hızlı ve kolay şekilde eklenebilen kullanışlı bir fonksiyon adaptörüdür.
