Solar Panel Eğitim Seti | PWM Şarj, Akü ve Saf Sinüs İnverter

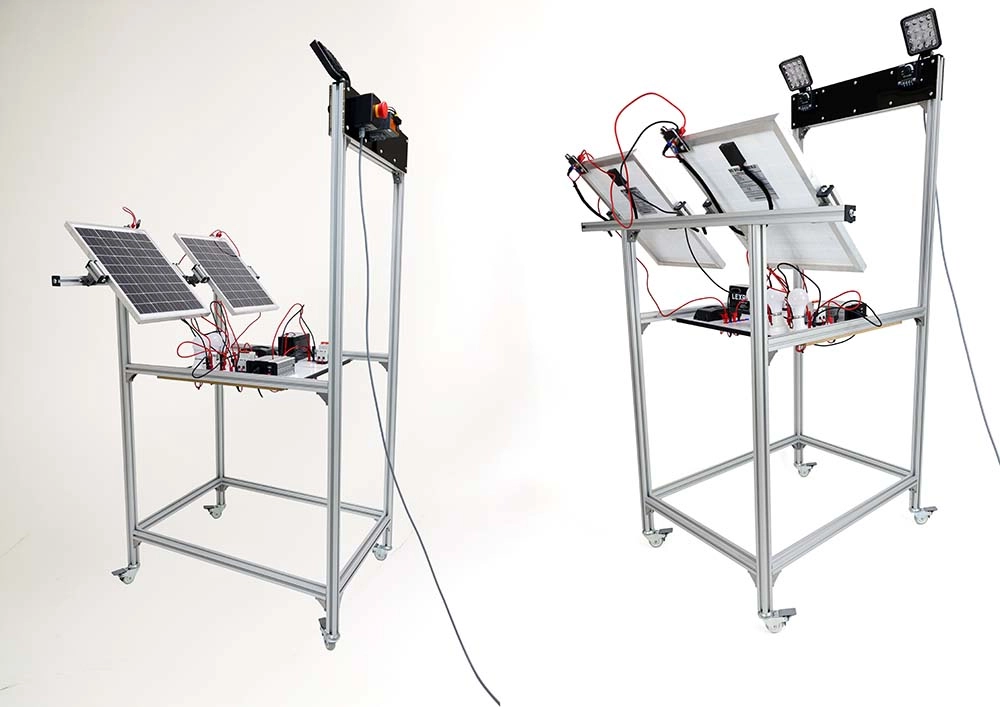

Solar Panel Eğitim Seti, güneş paneli çalışma prensibi, panel açısının enerji üretimine etkisi, ışık şiddeti, PWM şarj kontrolü, akü şarjı, enerji depolama ve DC gerilimin AC gerilime dönüştürülmesi gibi konuların uygulamalı olarak incelenebilmesi için geliştirilmiş kapsamlı bir eğitim sistemidir.

Bu eğitim seti, daha önce hazırlanan Güneş Enerjisi Eğitim Seti | 2x25W Solar Panel Uygulama Sistemi ile aynı temel solar panel ve aydınlatma yapısına sahiptir. Buna ek olarak PWM solar şarj kontrol cihazı, kuru akü, saf sinüs inverter ve E27 lambalı yük uygulamaları ile daha kapsamlı deneyler yapılabilir.

Eğitim setinde kullanılan bağlantı noktaları mümkün olduğunca born klemenslere çıkarılmıştır. Bu yapı sayesinde öğrenciler solar panel, şarj kontrol cihazı, akü, inverter ve yük bağlantılarını daha anlaşılır ve uygulamalı şekilde gerçekleştirebilir.

Eğitim Setinin Genel Özellikleri

• ✔️ 2 adet 25W solar panel bulunur.
• ✔️ Solar panel açıları 0-180° arasında ayarlanabilir.
• ✔️ 2 adet 12V DC ayarlanabilir LED armatür bulunur.
• ✔️ LED ışık şiddeti dimmer ile kontrol edilebilir.
• ✔️ 12/24V 10A PWM solar şarj kontrol cihazı bulunur.
• ✔️ Kuru akü ve akü sigortası bulunur.
• ✔️ 300W saf sinüs inverter bulunur.
• ✔️ 3 adet E27 duylu yük lambası bulunur.

2x25W Solar Panel Uygulama Sistemi

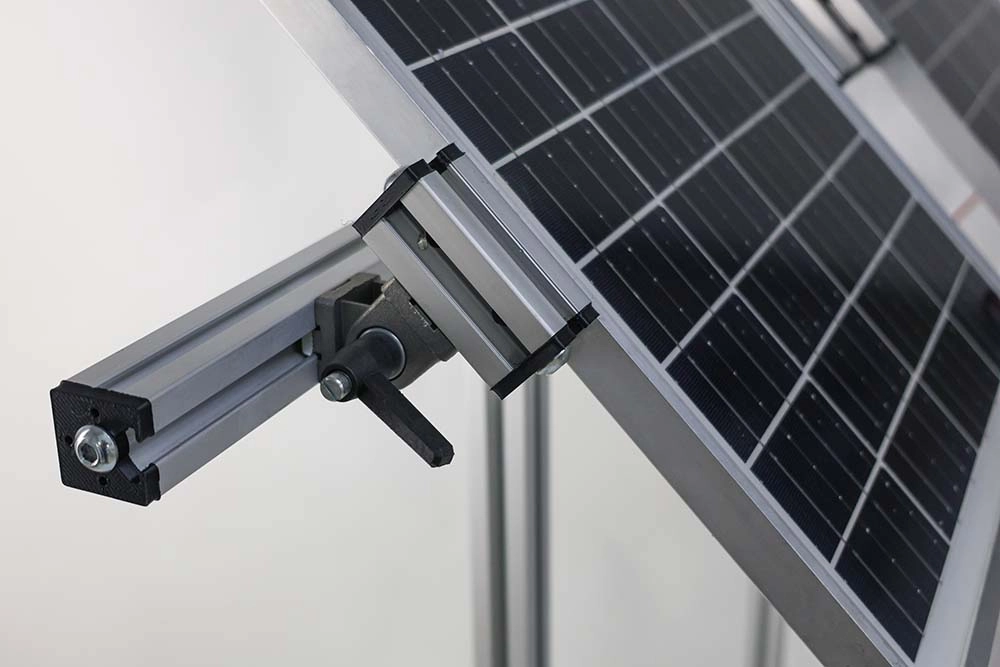

Eğitim setinde 2 adet 25W solar panel bulunmaktadır. Panellerin mekanik açıları mafsallı yapı sayesinde 0 ile 180 derece arasında ayarlanabilir.

• ✅ Solar panel sayısı: 2 adet
• ✅ Her panelin gücü: 25W
• ✅ Toplam panel gücü: 50W
• ✅ Panel açı ayarı: 0-180°
• ✅ Panel çıkışları born klemenslere çıkarılmıştır.

Panel Açısının Enerji Üretimine Etkisi

Solar panel yüzeyine ulaşan ışığın açısı, panelin üretebildiği enerji miktarını doğrudan etkileyebilir. Eğitim setinde panel açısı değiştirilerek aynı ışık seviyesinde farklı üretim değerleri gözlemlenebilir.

• ✔ Panel açısı değiştirilerek üretim karşılaştırması yapılabilir.
• ✔ Farklı ışık geliş açıları simüle edilebilir.
• ✔ Gerilim ve akım değişimleri gözlemlenebilir.
• ✔ Optimum panel açısı deneysel olarak araştırılabilir.
• ✔ Enerji verimliliği kavramı uygulamalı olarak incelenebilir.

LED Işık Kaynağı ve Dimmer Kontrolü

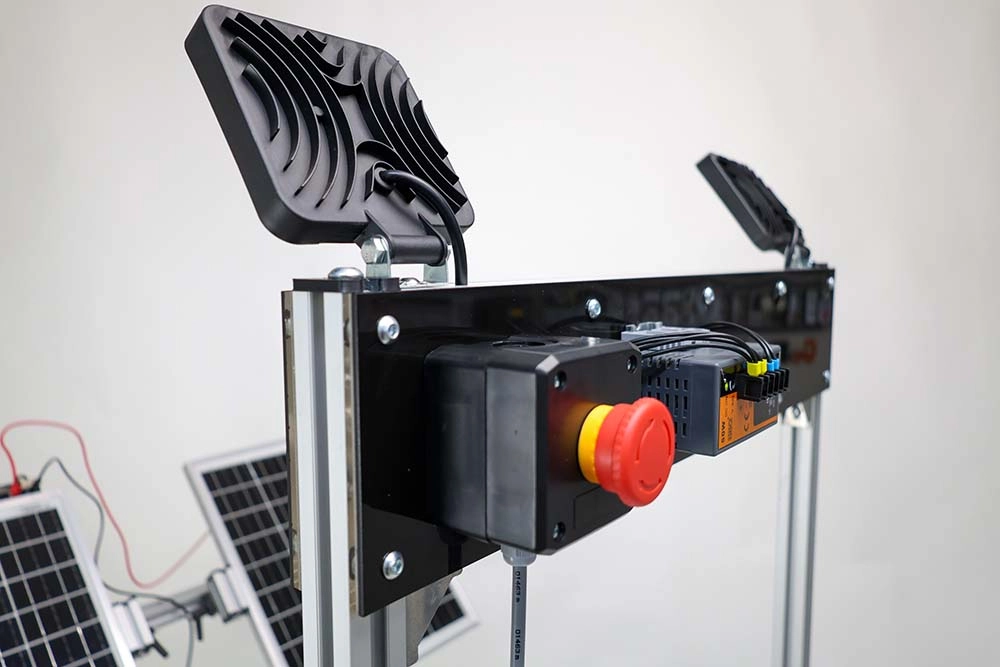

Laboratuvar ortamında güneş ışığını simüle etmek için eğitim setinde 2 adet 12V DC LED armatür bulunmaktadır. LED armatürlerin hem açıları hem de ışık seviyeleri ayarlanabilir.

• ✅ LED armatür sayısı: 2 adet
• ✅ Besleme gerilimi: 12V DC
• ✅ LED açıları ayarlanabilir.
• ✅ Işık şiddeti dimmer ile kontrol edilebilir.
• ✅ Farklı ışık seviyelerinde panel üretimi karşılaştırılabilir.

12/24V 10A PWM Solar Şarj Kontrol Cihazı

Solar panellerden elde edilen enerjinin akü şarjında kullanılabilmesi için eğitim setinde 12/24V 10A PWM solar şarj kontrol cihazı bulunmaktadır.

PWM solar şarj kontrol cihazının bağlantı uçları deney yapılabilmesi için born klemenslere çıkarılmıştır. Böylece panel, akü ve yük bağlantıları öğrenciler tarafından uygulamalı olarak gerçekleştirilebilir.

• ✔️ Sistem gerilimi: 12V / 24V
• ✔️ Maksimum çalışma akımı: 10A
• ✔️ Kontrol teknolojisi: PWM
• ✔️ Solar panel bağlantıları born klemenslidir.
• ✔️ Akü bağlantıları born klemenslidir.
• ✔️ Yük bağlantıları born klemenslere çıkarılmıştır.

PWM Solar Şarj Kontrol Deneyleri

Öğrenciler PWM solar şarj kontrol cihazı üzerinden panelden gelen enerjinin aküye nasıl aktarıldığını ve şarj kontrol sisteminin çalışma mantığını inceleyebilir.

• ✅ Solar panel-akü bağlantısı yapılabilir.
• ✅ PWM şarj kontrol mantığı incelenebilir.
• ✅ Akü şarj gerilimi gözlemlenebilir.
• ✅ Panel üretimi ile akü şarjı arasındaki ilişki incelenebilir.
• ✅ Farklı ışık seviyelerinde şarj davranışı karşılaştırılabilir.

Kuru Akü ve Akü Sigortası

Eğitim setinde güneş panelinden elde edilen enerjinin depolanabilmesi için kuru akü bulunmaktadır. Akü hattı sigorta ile koruma altına alınmış ve bağlantı uçları born klemenslere çıkarılmıştır.

• ✔ Kuru akü enerji depolama uygulamalarında kullanılır.
• ✔ Akü hattı sigorta ile korunur.
• ✔ Akü bağlantı uçları born klemenslere çıkarılmıştır.
• ✔ Solar şarj uygulamaları yapılabilir.
• ✔ Akü-inverter enerji aktarımı incelenebilir.

300W Saf Sinüs İnverter

Akü tarafında elde edilen DC gerilimin AC gerilime dönüştürülmesi için eğitim setinde 300W saf sinüs inverter bulunmaktadır.

İnverter çıkışı sigorta ile koruma altına alınmış, inverter giriş ve çıkış bağlantı noktaları deney yapılabilmesi için born klemenslere çıkarılmıştır.

• ✅ Sürekli çıkış gücü: 300W
• ✅ En yüksek güç: 600W
• ✅ Dalga biçimi: Saf sinüs
• ✅ AC çıkış: 1 adet AC soket
• ✅ USB bağlantısı: 1 adet
• ✅ İnverter çıkışı sigorta ile korunmuştur.
• ✅ İnverter bağlantıları born klemenslere çıkarılmıştır.

DC Gerilimden AC Gerilim Üretme Deneyi

Öğrenciler, aküde depolanan DC enerjinin inverter aracılığıyla AC gerilime dönüştürülmesini uygulamalı olarak inceleyebilir.

• ✔ Akü DC gerilimi inverter girişine bağlanabilir.
• ✔ İnverter üzerinden AC gerilim elde edilebilir.
• ✔ AC yük bağlantıları yapılabilir.
• ✔ DC-AC enerji dönüşümü gözlemlenebilir.
• ✔ İnverterin yük altındaki davranışı incelenebilir.

3 Adet E27 Lambalı Yük Uygulaması

Üretilen ve aküde depolanan enerjinin tüketimini gözlemlemek için eğitim setinde 3 adet E27 duylu lamba bulunmaktadır. Lamba bağlantıları born klemenslere çıkarılmıştır.

• ✅ E27 duy sayısı: 3 adet
• ✅ Lamba uçları born klemenslere çıkarılmıştır.
• ✅ İnverter çıkışına yük bağlama deneyleri yapılabilir.
• ✅ Farklı yük koşulları oluşturulabilir.
• ✅ Üretim, depolama ve tüketim ilişkisi gözlemlenebilir.

Enerji Üretimden Tüketime Kadar Tam Uygulama

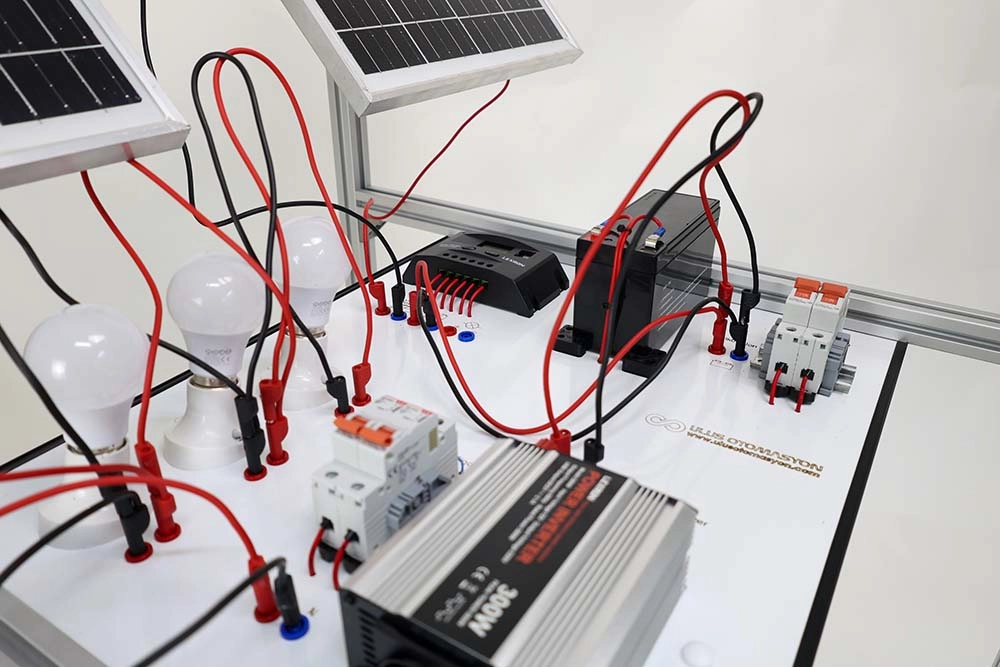

Solar Panel Eğitim Seti, enerjinin panel üzerinde üretilmesinden aküde depolanmasına ve inverter üzerinden AC yüke aktarılmasına kadar tüm temel enerji zincirinin aynı sistem üzerinde incelenmesine imkan sağlar.

• ✔️ Solar panel ile enerji üretimi
• ✔️ PWM şarj kontrolü
• ✔️ Aküde enerji depolama
• ✔️ DC gerilimin AC gerilime dönüştürülmesi
• ✔️ E27 lambalar üzerinden enerji tüketimi

Born Klemensli Uygulama Yapısı

Eğitim setinin önemli özelliklerinden biri, temel bağlantı noktalarının born klemenslere çıkarılmış olmasıdır. Bu sayede cihaz terminallerine sürekli müdahale edilmeden deney bağlantıları oluşturulabilir.

• ✅ Solar panel çıkışları born klemenslidir.
• ✅ PWM şarj kontrol cihazı uçları born klemenslidir.
• ✅ Akü uçları born klemenslere çıkarılmıştır.
• ✅ İnverter bağlantıları born klemenslidir.
• ✅ E27 lamba bağlantıları born klemenslere çıkarılmıştır.

Yapılabilecek Uygulamalar

• ✔ Solar panel çalışma prensibinin incelenmesi
• ✔ Panel açısının enerji üretimine etkisinin incelenmesi
• ✔ Işık şiddetinin panel çıkışına etkisinin ölçülmesi
• ✔ Solar panel gerilim ve akım ölçümü
• ✔ Solar panellerin seri ve paralel bağlanması
• ✔ PWM solar şarj kontrol uygulamaları
• ✔ Akü şarj ve enerji depolama deneyleri
• ✔ DC-AC inverter uygulamaları
• ✔ AC yük bağlantı deneyleri
• ✔ Üretim-depolama-tüketim enerji zincirinin incelenmesi

Güneş Paneli Seri ve Paralel Bağlantı Deneyleri

İki adet solar panelin bağlantı uçlarının ayrı ayrı born klemenslere çıkarılmış olması sayesinde farklı bağlantı senaryoları oluşturulabilir. Öğrenciler seri ve paralel bağlantının gerilim ve akım üzerindeki etkisini uygulamalı olarak inceleyebilir.

• ✅ Paneller ayrı ayrı ölçülebilir.
• ✅ Seri bağlantı deneyi yapılabilir.
• ✅ Paralel bağlantı deneyi yapılabilir.
• ✅ Gerilim değişimi gözlemlenebilir.
• ✅ Akım değişimi karşılaştırılabilir.

Panel Açısı ve Işık Şiddeti Deneyi

Solar panellerin 0-180 derece ayarlanabilir mekanik yapısı ile dimmer kontrollü LED aydınlatma sistemi birlikte kullanılarak panel açısı ve ışık şiddetinin enerji üretimine etkisi ayrı ayrı veya birlikte incelenebilir.

• ✔️ Sabit ışıkta farklı panel açıları test edilebilir.
• ✔️ Sabit panel açısında farklı ışık seviyeleri uygulanabilir.
• ✔️ Panel gerilimi ve akımı karşılaştırılabilir.
• ✔️ Enerji verimliliği deneysel olarak incelenebilir.
• ✔️ Kontrollü ve tekrarlanabilir laboratuvar deneyleri gerçekleştirilebilir.

Kullanım Alanları

Solar Panel Eğitim Seti, fotovoltaik enerji üretimi, enerji depolama ve inverter uygulamalarının öğretildiği eğitim kurumları ve teknik laboratuvarlarda kullanılabilir.

• ✅ Mesleki ve teknik liseler
• ✅ Yenilenebilir enerji laboratuvarları
• ✅ Elektrik-elektronik eğitim laboratuvarları
• ✅ Üniversiteler ve meslek yüksekokulları
• ✅ Enerji sistemleri eğitimleri
• ✅ Teknik kurs ve eğitim merkezleri
• ✅ Ar-Ge ve demonstrasyon laboratuvarları

Solar Panel Eğitim Seti ile Güneş Enerjisi Eğitim Seti Arasındaki Fark

Güneş Enerjisi Eğitim Seti, ağırlıklı olarak panel açısı, ışık şiddeti ve solar panel üretim karakteristiğinin incelenmesine yönelik bir uygulama sistemidir.

Solar Panel Eğitim Seti ise bu temel yapıya ek olarak PWM şarj kontrol cihazı, kuru akü, saf sinüs inverter ve E27 yük uygulamalarını da içerir. Böylece enerji üretiminden depolamaya ve tüketiciye kadar daha kapsamlı deneyler yapılabilir.

• ✔ Güneş Enerjisi Eğitim Seti: Panel üretim karakteristiği ve ışık deneyleri
• ✔ Solar Panel Eğitim Seti: Üretim + şarj kontrolü + depolama + inverter + yük uygulaması
• ✔ Solar Panel Eğitim Seti daha kapsamlı enerji dönüşüm deneylerine imkan sağlar.

Neden Solar Panel Eğitim Seti?

Solar Panel Eğitim Seti, güneş panelinden elektrik enerjisinin elde edilmesini göstermekle kalmaz; üretilen enerjinin PWM şarj kontrol cihazıyla yönetilmesini, aküde depolanmasını, inverter ile AC gerilime dönüştürülmesini ve gerçek yükler üzerinde tüketilmesini de uygulamalı olarak gösterir.

2x25W solar panel, ayarlanabilir panel açısı, dimmer kontrollü LED ışık sistemi, 12/24V 10A PWM şarj kontrol cihazı, kuru akü, 300W saf sinüs inverter ve 3 adet E27 yük lambası sayesinde öğrenciler güneş enerjisi sisteminin temel bileşenlerini tek bir eğitim platformunda inceleyebilir.

Born klemensli bağlantı yapısı ve sigorta korumaları sayesinde bağlantıların anlaşılması kolaylaştırılır ve uygulamalı yenilenebilir enerji eğitimleri için kapsamlı bir laboratuvar çözümü oluşturulur.
