Yenilenebilir Enerji Eğitim Seti | Rüzgar Güneş Hibrit Enerji

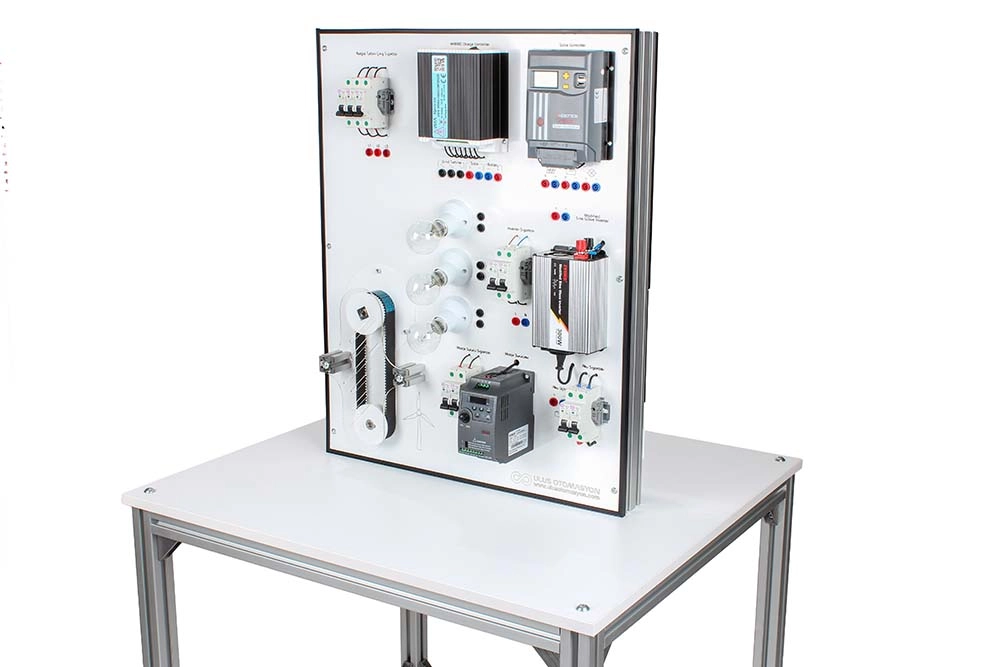

Yenilenebilir Enerji Eğitim Seti; rüzgar enerjisi, güneş enerjisi, akü şarj sistemleri, MPPT şarj kontrolü, inverter uygulamaları ve AC sürücü kontrollü rüzgar türbini deneylerinin uygulamalı olarak gerçekleştirilebilmesi için geliştirilmiş kapsamlı bir eğitim sistemidir.

Eğitim setinde kullanılan tüm temel ekipmanlar sigorta ile koruma altına alınmış, deneylerde kullanılacak bağlantı noktaları ise emniyetli born klemenslere çıkarılmıştır. Panel üzerinde gerekli açıklamalar ve bağlantı bilgileri yer aldığı için öğrenciler ve kursiyerler sistemin çalışma mantığını daha kolay takip edebilir.

Set üzerinde 500W rüzgar jeneratörü, 0,75 kW trifaze AC motor, AC motor sürücü, 650W hibrit şarj kontrol cihazı, 30A 100V MPPT güneş şarj kontrol cihazı, akü, 300W saf sinüs inverter ve üç adet E27 lamba bulunmaktadır.

Eğitim Setinin Genel Özellikleri

• ✔️ Rüzgar ve güneş enerjisi uygulamaları aynı eğitim setinde gerçekleştirilebilir.
• ✔️ Rüzgar türbini, güneş paneli, akü, MPPT ve inverter uygulamaları yapılabilir.
• ✔️ Tüm temel ekipmanlar sigorta ile koruma altına alınmıştır.
• ✔️ Deney bağlantıları emniyetli born klemenslere çıkarılmıştır.
• ✔️ Panel üzerinde gerekli açıklamalar bulunmaktadır.

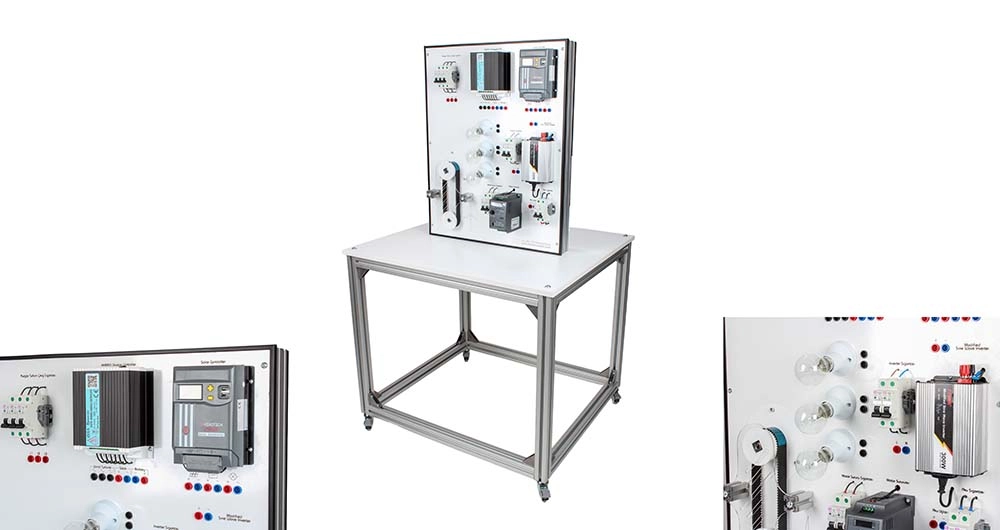

• ✔️ Frenli tekerlekli masa sayesinde laboratuvar içerisinde kolayca taşınabilir.
• ✔️ Harici güneş paneli bağlanabilir.

Eğitim Seti Ölçüleri

• ✅ Genişlik: 89 cm
• ✅ Derinlik: 80 cm
• ✅ Yükseklik: 160 cm
• ✅ Taşıyıcı yapı: Masalı eğitim seti
• ✅ Hareket özelliği: Frenli tekerlekli

24V 500W Rüzgar Türbini

Eğitim setinde 24V 500W marin tipi rüzgar jeneratörü kullanılmaktadır. Jeneratör trifaze akım üretir ve rüzgar türbinlerinin elektrik üretim prensibinin uygulamalı olarak incelenmesine imkan sağlar.

• ✔️ Nominal gerilim: 24V
• ✔️ Güç: 500W
• ✔️ Jeneratör tipi: Marin tipi rüzgar jeneratörü
• ✔️ Elektrik çıkışı: Trifaze
• ✔️ Şarj başlangıcı: Yaklaşık 3 m/s rüzgar hızından itibaren
• ✔️ Dönüş yönü: Saat yönünde
• ✔️ Maksimum devir: 2500 dev/dak

Rüzgar Türbini AC Motor ile Tahrik Edilir

Laboratuvar ortamında gerçek rüzgar oluşturma zorunluluğunu ortadan kaldırmak için rüzgar jeneratörü, 0,75 kW trifaze AC motor ile mekanik olarak tahrik edilmektedir.

AC motorun devri, KC100 0,75 kW tek faz girişli AC motor sürücü üzerinden ayarlanabilir. Böylece öğrenci ve kursiyerler farklı rüzgar hızlarını motor devri üzerinden simüle ederek jeneratörün üretim davranışını inceleyebilir.

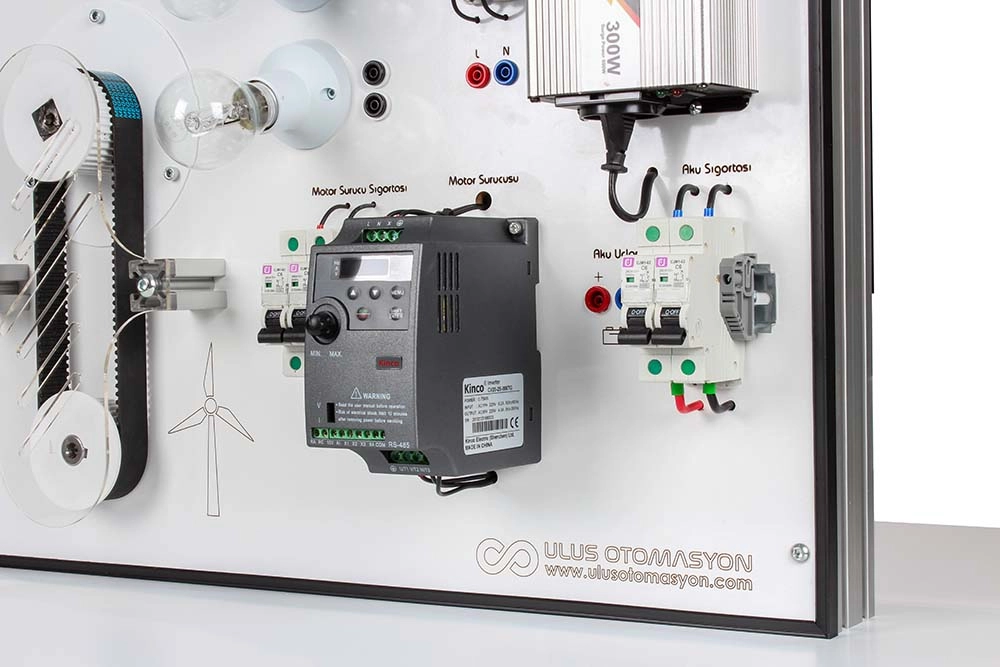

KC100 0,75 kW Tek Faz AC Motor Sürücü

• ✅ Tahrik motoru: 0,75 kW trifaze AC motor
• ✅ Motor devri AC sürücü üzerinden ayarlanabilir.
• ✅ Farklı rüzgar hızları laboratuvar ortamında simüle edilebilir.
• ✅ Rüzgar türbininin farklı devirlerdeki davranışı gözlemlenebilir.
• ✅ AC sürücü kullanımı uygulamalı olarak öğretilebilir.

Rüzgar Türbini Çıkış Bağlantıları

Rüzgar jeneratörünün trifaze çıkışları doğrudan kullanıcıya verilmemiş, öncelikle trifaze sigorta üzerinden koruma altına alınmıştır. Sigorta çıkışından sonra jeneratör bağlantıları emniyetli born klemenslere çıkarılmıştır.

• ✔ Rüzgar türbini trifaze çıkışları sigorta ile korunur.
• ✔ Sigorta sonrası bağlantılar born klemenslere çıkarılmıştır.
• ✔ Ölçüm ve bağlantı deneyleri daha düzenli yapılabilir.
• ✔ Öğrenciler jeneratör çıkışlarını uygulamalı olarak inceleyebilir.

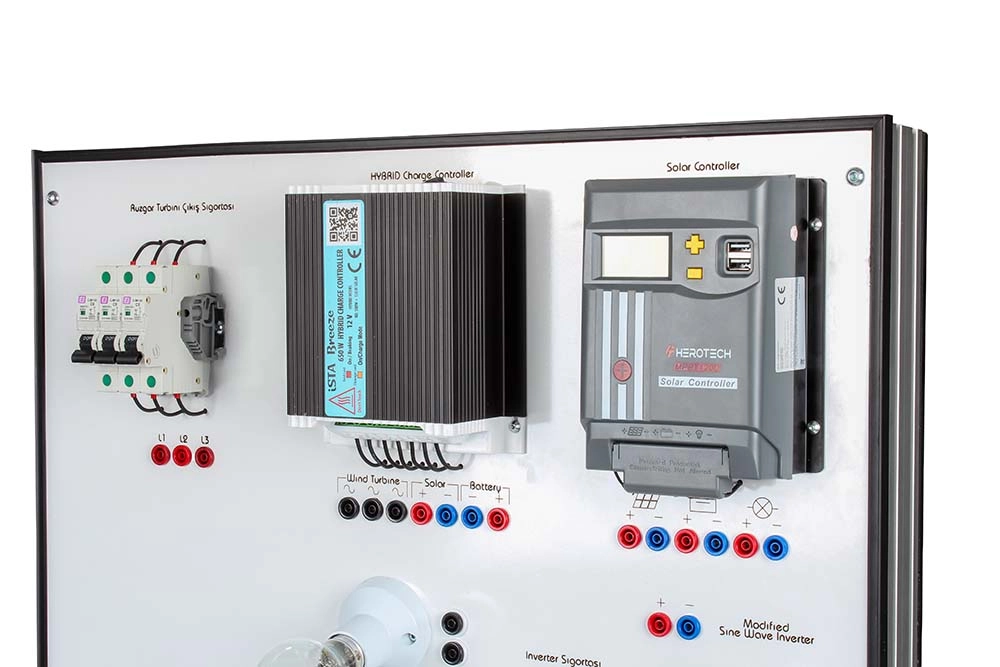

650W Hibrit Şarj Kontrol Cihazı

Eğitim setinde rüzgar türbini ve güneş enerjisinin birlikte kullanılabilmesi için i-650H 650W / 12V / 24V hibrit şarj kontrol cihazı bulunmaktadır.

Hibrit şarj kontrol cihazının rüzgar türbini, güneş paneli ve akü bağlantı noktalarının tamamı deney yapılabilmesi için born klemenslere çıkarılmıştır.

• ✅ Model: i-650H
• ✅ Sistem gerilimi: 12V / 24V
• ✅ Çıkış gücü: 650W
• ✅ Maksimum rüzgar gücü girişi: 500W
• ✅ Maksimum solar güç girişi: 150W
• ✅ Giriş voltaj aralığı: 12-16V / 24-28V
• ✅ Rüzgar türbini maksimum giriş akımı: 12V için 40A / 24V için 20A

Hibrit Şarj Kontrol Cihazı Koruma Özellikleri

Hibrit kontrol cihazı, akü yeterli şarj seviyesine ulaştığında otomatik frenleme özelliğini devreye alabilir. Ürün bilgilerinde fırtınalı havalarda manuel frenleme yapılması gerektiği ayrıca belirtilmektedir.

• ✔️ 12V sistemde aşırı yükleme koruması: 14,9V ± 0,5V
• ✔️ 24V sistemde aşırı yükleme koruması: 29V ± 0,5V
• ✔️ Akü yeterli şarja ulaştığında otomatik frenleme özelliği bulunur.
• ✔️ Rüzgar ve güneş enerjisini aynı sistem üzerinde değerlendirebilir.
• ✔️ Rüzgar, solar ve akü bağlantıları born klemenslere çıkarılmıştır.

Herotech 30A 100V MPPT Güneş Şarj Kontrol Cihazı

Hibrit kontrol cihazından bağımsız olarak yalnızca güneş enerjisi uygulamalarının yapılabilmesi için eğitim setinde Herotech 30A 100V MPPT Solar Şarj Kontrol Cihazı bulunmaktadır.

Cihazın güneş paneli, akü ve yük bağlantılarının tamamı eğitim amaçlı olarak born klemenslere çıkarılmıştır.

• ✅ Maksimum çalışma akımı: 30A
• ✅ Maksimum solar giriş gerilimi: 100V
• ✅ Sistem gerilimi: 12V / 24V otomatik algılama
• ✅ Kontrol teknolojisi: MPPT
• ✅ Sıcaklık kompanzasyonu bulunur.
• ✅ Akü tam şarja ulaştığında aşırı şarjı önlemek için kontrol sağlar.

MPPT Şarj Kontrol Cihazı Koruma Özellikleri

• ✔ Aşırı ısınma koruması bulunur.
• ✔ Aşırı yük koruması bulunur.
• ✔ Kısa devre koruması bulunur.
• ✔ Ters bağlantı koruması bulunur.
• ✔ Akü ve güneş paneli tarafında kısa devre koruması sağlar.
• ✔ Akünün aşırı şarj edilmesini önlemeye yardımcı olur.

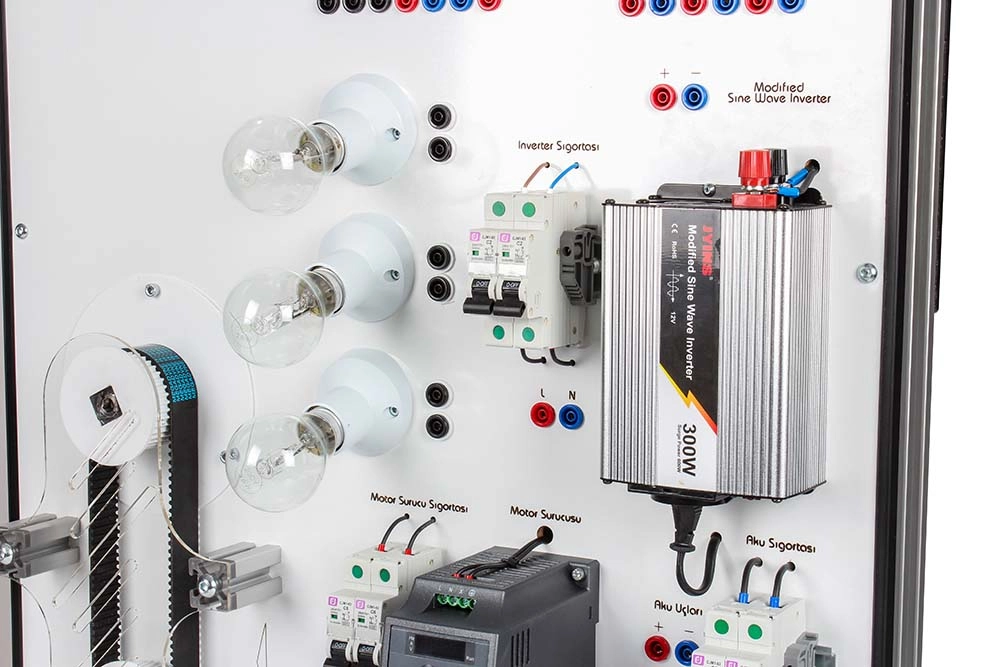

300W Saf Sinüs İnverter

Akü tarafında elde edilen DC gerilimin AC gerilime dönüştürülmesi için eğitim setinde 300W saf sinüs inverter bulunmaktadır.

İnverter çıkışı sigorta ile koruma altına alınmış ve inverter bağlantı noktaları deney yapılabilmesi için born klemenslere çıkarılmıştır.

• ✅ Sürekli çıkış gücü: 300W
• ✅ En yüksek güç: 600W
• ✅ Dalga biçimi: Saf sinüs
• ✅ AC çıkış: 1 adet AC soket
• ✅ USB bağlantısı: 1 adet
• ✅ İnverter çıkışı sigorta ile korunmuştur.

DC Gerilimden AC Gerilim Üretme Deneyi

Öğrenciler, akü üzerinde depolanan DC enerjinin inverter aracılığıyla AC gerilime dönüştürülmesini uygulamalı olarak inceleyebilir.

• ✔ Akü DC gerilimi inverter girişine bağlanabilir.
• ✔ İnverter üzerinden AC gerilim elde edilebilir.
• ✔ E27 lambalar inverter çıkışına yük olarak bağlanabilir.
• ✔ DC-AC dönüşüm prensibi uygulamalı olarak gösterilebilir.
• ✔ İnverter yük davranışı incelenebilir.

Akü Bağlantısı ve Koruması

Eğitim setinde kullanılan akü, sigorta ile koruma altına alınmıştır. Akü bağlantı uçları born klemenslere çıkarılarak şarj, deşarj ve inverter uygulamalarının kolayca yapılması sağlanmıştır.

• ✅ Akü hattı sigorta ile korunmuştur.
• ✅ Akü bağlantıları born klemenslere çıkarılmıştır.
• ✅ Hibrit şarj kontrol cihazı ile akü şarj deneyleri yapılabilir.
• ✅ MPPT solar şarj cihazı ile akü şarj uygulamaları yapılabilir.
• ✅ Akü-inverter bağlantısı uygulamalı olarak gerçekleştirilebilir.

3 Adet E27 Lambalı Yük Uygulaması

Üretilen enerjinin tüketimini ve inverterin yük altındaki çalışmasını gözlemlemek için eğitim setinde 3 adet E27 duylu lamba bulunmaktadır.

• ✔️ 3 adet E27 duy bulunmaktadır.
• ✔️ Lambalar deney yükü olarak kullanılabilir.
• ✔️ İnverter çıkışına yük bağlama deneyleri gerçekleştirilebilir.
• ✔️ Enerji üretim ve tüketim ilişkisi gözlemlenebilir.
• ✔️ Farklı yük koşulları karşılaştırılabilir.

Harici Güneş Paneli Bağlantısı

Yenilenebilir Enerji Eğitim Seti üzerine harici güneş paneli bağlanabilir. Böylece gerçek güneş paneli üzerinden enerji üretimi, MPPT kontrolü, akü şarjı ve inverter uygulamaları gerçekleştirilebilir.

Eğitim seti ayrıca Güneş Enerjisi Eğitim Seti ile birlikte kullanılarak daha kapsamlı yenilenebilir enerji deneyleri oluşturulabilir.

• ✅ Harici güneş paneli bağlanabilir.
• ✅ Hibrit kontrol cihazının solar girişi kullanılabilir.
• ✅ Herotech MPPT şarj kontrol cihazıyla solar deney yapılabilir.
• ✅ Güneş paneli-akü-inverter enerji zinciri incelenebilir.
• ✅ Ayrı Güneş Enerjisi Eğitim Seti ile birlikte kullanılabilir.

Eğitim Setinde Yapılabilecek Uygulamalar

• ✔ Rüzgar jeneratörünün çalışma prensibinin incelenmesi
• ✔ Rüzgar türbini devir değişiminin enerji üretimine etkisinin incelenmesi
• ✔ AC sürücü ile rüzgar türbini devir kontrolü
• ✔ Trifaze rüzgar jeneratörü çıkışlarının incelenmesi
• ✔ Hibrit rüzgar-güneş şarj kontrolü
• ✔ MPPT güneş şarj kontrol uygulamaları
• ✔ Akü şarj ve enerji depolama uygulamaları
• ✔ DC gerilimin inverter ile AC gerilime dönüştürülmesi
• ✔ Lambalarla yük bağlantısı ve enerji tüketim deneyleri

Born Klemensli Eğitim Yapısı

Eğitim setinin önemli özelliklerinden biri, deneylerde kullanılacak bağlantı noktalarının emniyetli born klemenslere çıkarılmış olmasıdır. Böylece cihazların kendi terminallerine sürekli müdahale edilmeden farklı bağlantı senaryoları oluşturulabilir.

• ✅ Rüzgar türbini bağlantıları born klemenslidir.
• ✅ Hibrit kontrol cihazı bağlantıları born klemenslidir.
• ✅ MPPT kontrol cihazı bağlantıları born klemenslidir.
• ✅ Akü bağlantıları born klemenslidir.
• ✅ İnverter bağlantıları born klemenslere çıkarılmıştır.

Sigorta Korumalı Eğitim Sistemi

Eğitim setinde yer alan temel güç devreleri ve enerji kaynakları sigortalar üzerinden koruma altına alınmıştır. Bu yapı, farklı deney bağlantılarının daha kontrollü gerçekleştirilmesine yardımcı olur.

• ✔️ Rüzgar jeneratörü çıkışı sigorta ile korunur.
• ✔️ Akü hattı sigorta ile korunur.
• ✔️ İnverter çıkışı sigorta ile korunur.
• ✔️ Deney panelinde koruma elemanları görülebilir yapıdadır.
• ✔️ Öğrenciler elektriksel koruma mantığını uygulamalı inceleyebilir.

Kullanım Alanları

Yenilenebilir Enerji Eğitim Seti, rüzgar ve güneş enerjisi teknolojilerinin uygulamalı olarak öğretildiği eğitim kurumları ve laboratuvarlar için tasarlanmıştır.

• ✅ Mesleki ve teknik liseler
• ✅ Yenilenebilir enerji teknolojileri laboratuvarları
• ✅ Elektrik-elektronik eğitim laboratuvarları
• ✅ Üniversiteler ve meslek yüksekokulları
• ✅ Enerji sistemleri mühendisliği uygulamaları
• ✅ Teknik eğitim ve kurs merkezleri
• ✅ Ar-Ge ve demonstrasyon laboratuvarları

Neden Yenilenebilir Enerji Eğitim Seti?

Yenilenebilir Enerji Eğitim Seti, rüzgar enerjisinin üretilmesinden aküde depolanmasına, güneş panelinin MPPT kontrolünden DC enerjinin inverter ile AC gerilime dönüştürülmesine kadar enerji dönüşüm zincirinin farklı aşamalarını aynı platform üzerinde inceleme imkanı sunar.

500W rüzgar jeneratörü, AC sürücü kontrollü tahrik sistemi, 650W hibrit şarj kontrol cihazı, 30A 100V MPPT solar şarj kontrol cihazı, akü, 300W saf sinüs inverter ve E27 yük lambaları sayesinde öğrenciler yenilenebilir enerji sistemlerinin çalışma prensibini teoriden uygulamaya taşıyabilir.

Frenli tekerlekli masa yapısı, sigorta korumaları, emniyetli born klemens bağlantıları ve panel üzerinde bulunan açıklamalar sayesinde eğitim kurumları için düzenli, anlaşılır ve uygulama odaklı bir yenilenebilir enerji laboratuvar sistemi oluşturur.
