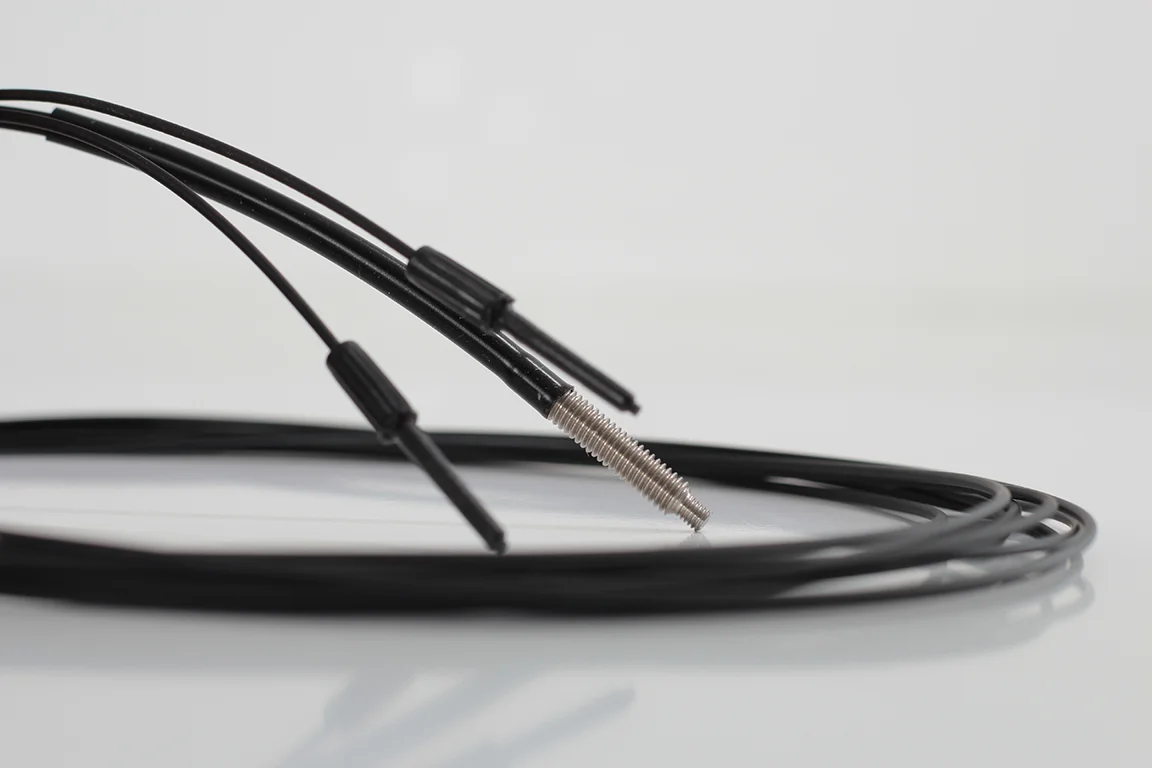

AECO FDL 120 (M4) (FBR000009) Fiber Probe | Doğrudan Yansımalı, M4 Dişli Uç, Ø2.2 mm

AECO FDL 120 (M4) (FBR000009), hedef yüzeyden yansımayı algılayan doğrudan yansımalı (direct reflection) bir fiber probdur. FDL120 serisi, FT18SM-CFR amplifikatörüyle birlikte kullanılır ve dar/ulaşılması güç noktalarda algılama ucunu güvenle konumlandırmanıza imkân tanır. Standart fiber uzunluğu yaklaşık 2 m’dir; fiber isteğe göre kesilebilir (AT118 kesici ile, bağlantıdan önce ve tek hamlede). IP67 koruma, Ø2.2 mm PE kaplama ve –40…+70 °C çalışma aralığıyla zorlu makine ortamlarında güvenilir performans sunar.

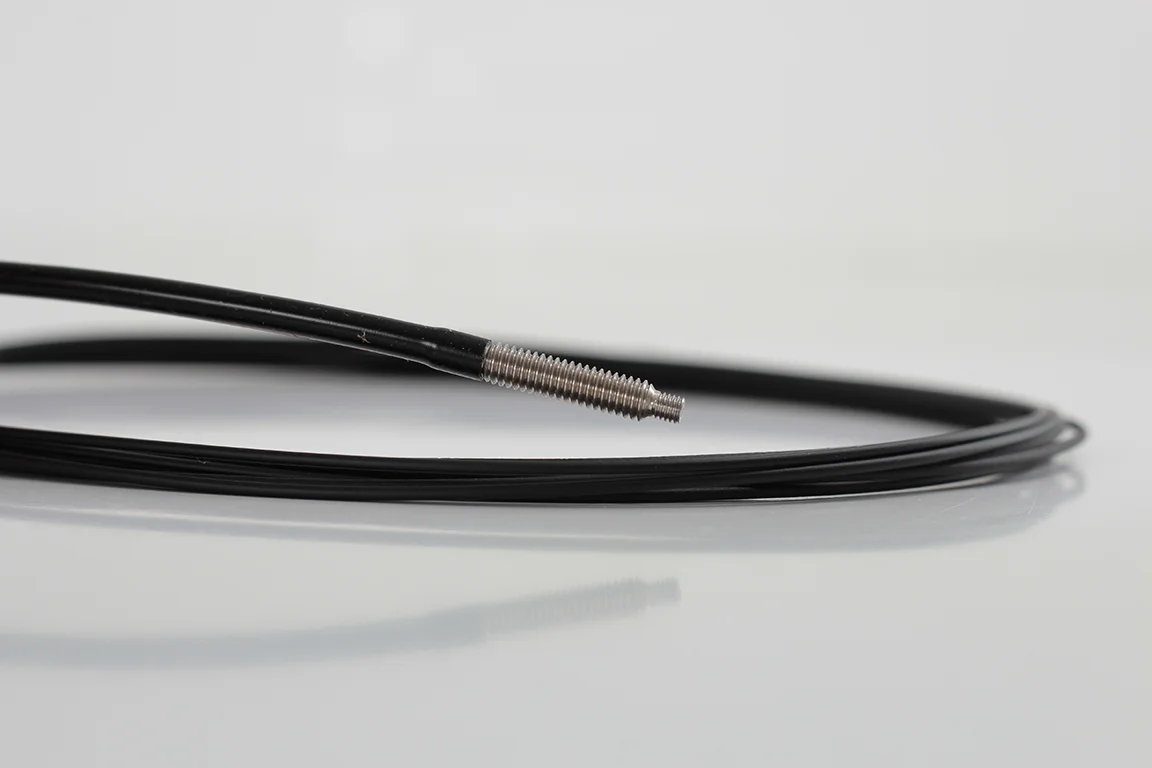

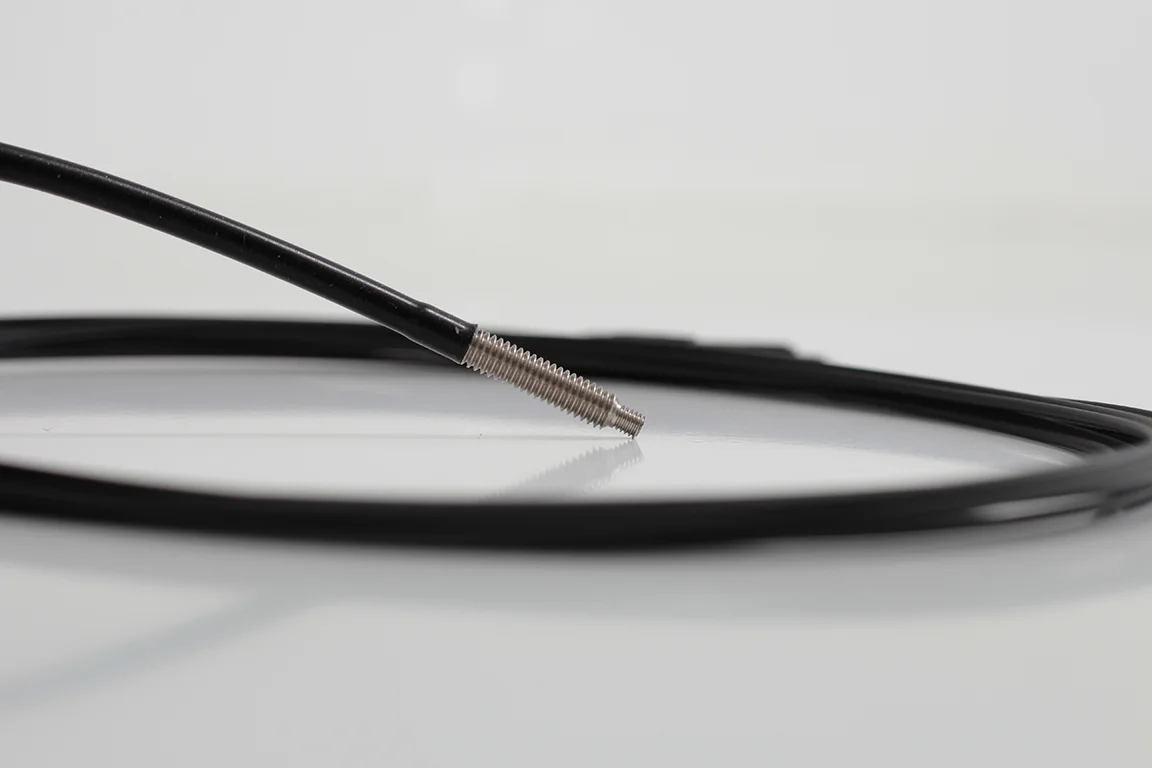

M4 dişli montaj ucu sayesinde probu braket veya gövdelerde hızlı sabitleyebilir; montajda yaylı rondela kullanılması ve M4 için max. 6 kgf·cm sıkma torkunun aşılmaması önerilir. Minimum bükme yarıçapı 25 mm’nin altına düşürülmemelidir. Doğrudan yansımalı uygulamalarda, tek damarlı fiber (emitter) ışık kaynağına, çok damarlı fiber (receiver) alıcıya bağlanır; menzil hedefin rengi, parlaklığı ve pürüzlülüğünden etkilenir ve katalog mesafeleri 10×10 cm mat beyaz kâğıt ile ölçülmüştür.

Not: Bu sayfa fiber prob (FDL 120 / FBR000009, M4) içindir; amplifikatör ayrı satılır. Ayar trimerini gerçek hedef parça ile yapmanız ve montaj/bükme koşullarını değiştirirken yeniden kontrol etmeniz önerilir.

Öne Çıkan Teknik Noktalar

• ✔️ Tip: Doğrudan yansımalı fiber prob (FDL120).
• ✔️ Kod: FBR000009 (FDL120 eşlemesi).
• ✔️ Fiber: IP67, Ø2.2 mm, PE kaplı, ~2 m (kesilebilir).
• ✔️ Sıcaklık aralığı (fiber): –40…+70 °C.
• ✔️ Montaj: M4 diş; 6 kgf·cm max. tork; yaylı rondela ile sabitleme.
• ✔️ Bükme yarıçapı: ≥ 25 mm.
• ✔️ Uyumlu amplifikatör: FT18SM-CFR (NPN/PNP seçilebilir, NO+NC).
