FDL 311 (M4), yayıcı ve alıcı ışığın hedef yüzeyden yansıması ile çalışan bir doğrudan yansımalı (direct reflection) fiber probdur. Bu sınıfta algılama; hedefin renk/yansıtıcılık/pürüzlülüğüne bağlıdır ve katalog azami değerleri 10×10 cm mat beyaz kâğıt ile elde edilmiştir. FBR000012 model kodu ile eşleşir.
Yapı ve dayanım: FTL-FDL serisi fiberler IP67 korumalıdır, Ø2.2 mm plastik (PE) kaplamaya sahiptir ve standart uzunluk ~2 m’dir. Fiberler –40…+70 °C aralığında çalışır ve birçok tipte istenen uzunluğa kesilebilir.

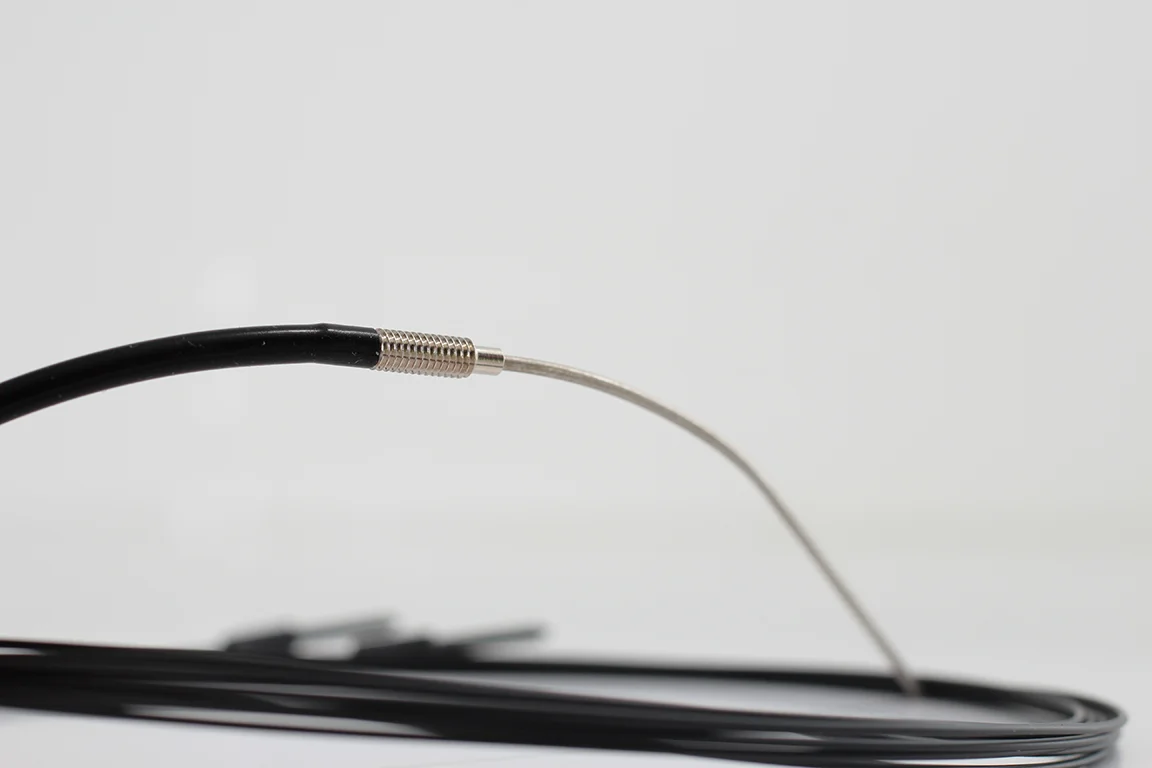

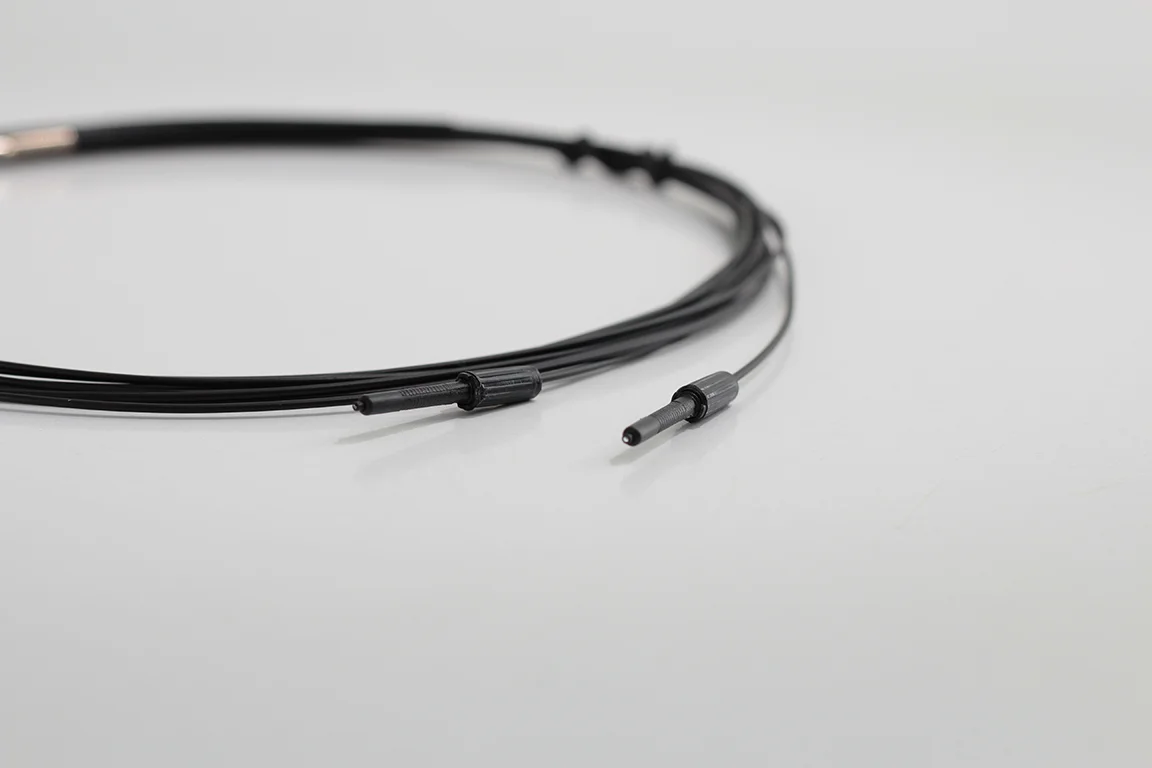

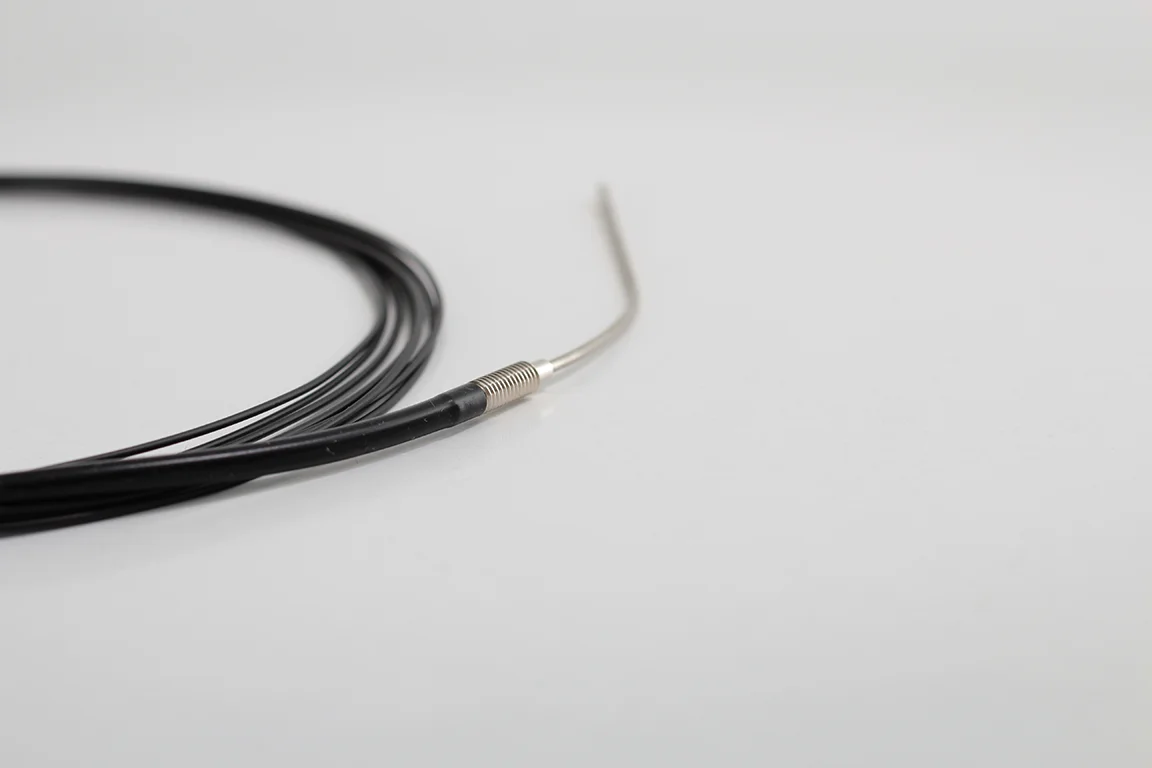

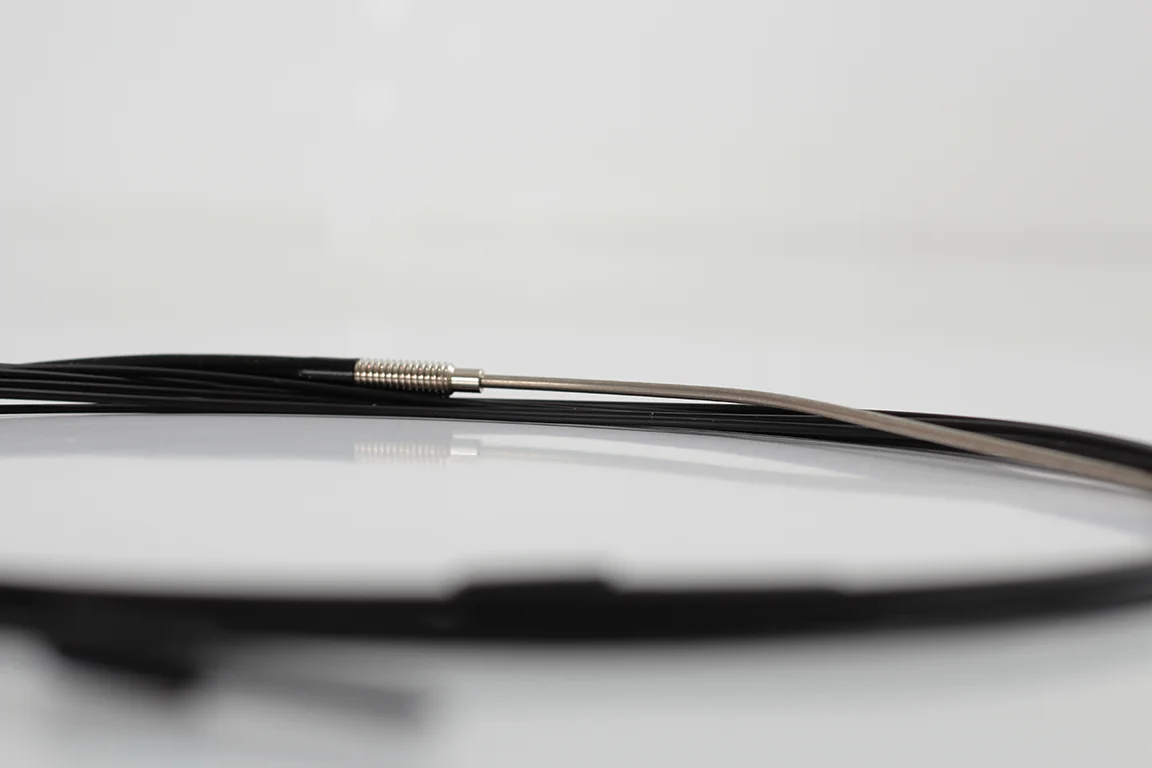

Montaj ve bağlantı: Bu varyant M4 dişli uçludur; sabitlemede maks. 6 kgf·cm tork uygulanmalı ve yaylı rondela kullanılmalıdır. Doğrudan yansımalı kullanımda tek damarlı (single-cored) fiber yayıcıya, çok damarlı (multi-cored) fiber alıcıya bağlanır. Minimum bükme yarıçapı 25 mm’nin altına inmemelidir.
| Model | FDL 311 (M4) – FBR000012 |
|---|---|
| Algılama Tipi | Doğrudan yansımalı (Direct reflection) |
| Fiber Yapısı | Plastik PE, IP67, Ø2.2 mm |
| Standart Uzunluk | ~2 m (kesilebilir) |
| Sıcaklık Aralığı | -40…+70 °C |
| Montaj | M4 diş; max. 6 kgf·cm tork; yaylı rondela ile sabitleme |
| Bükme Yarıçapı | ≥ 25 mm |
| Amplifikatör Uyumu | AECO FT18SM-CFR (NPN/PNP seçilebilir, NO+NC) |
| Tipik Kullanım | Dar alanlarda küçük parçaların algılanması, pozisyon/var-yok kontrolü |
