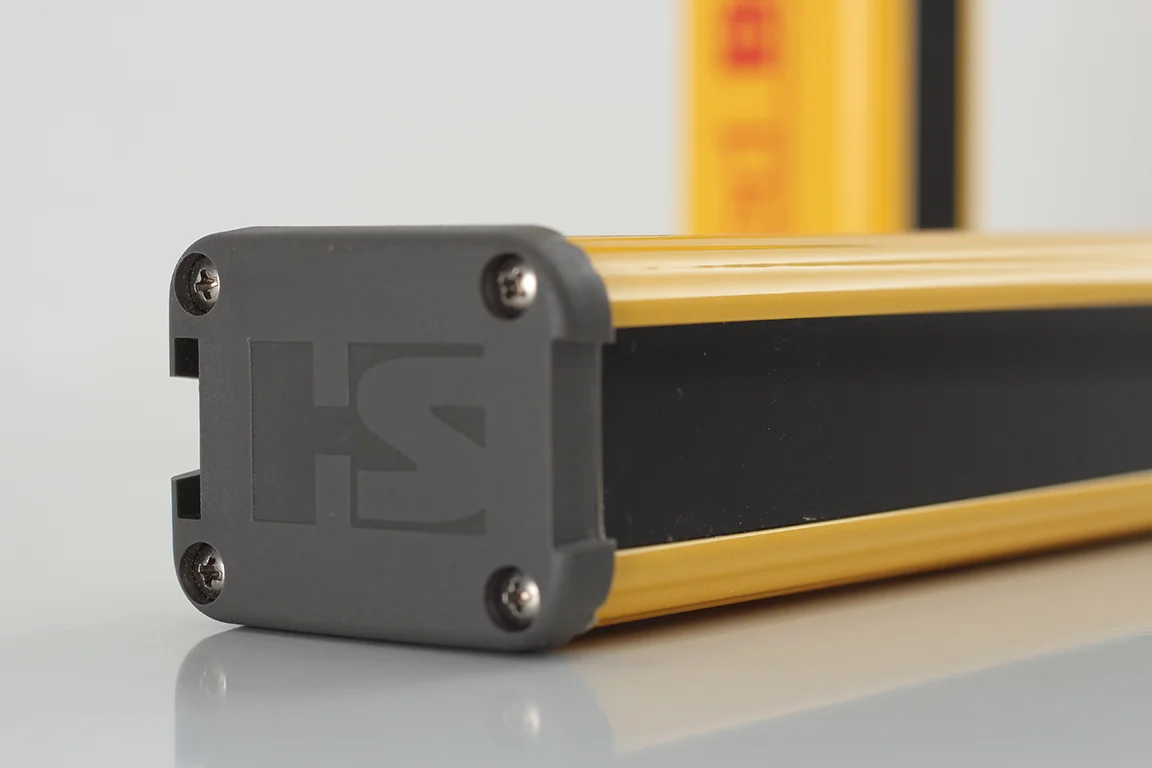

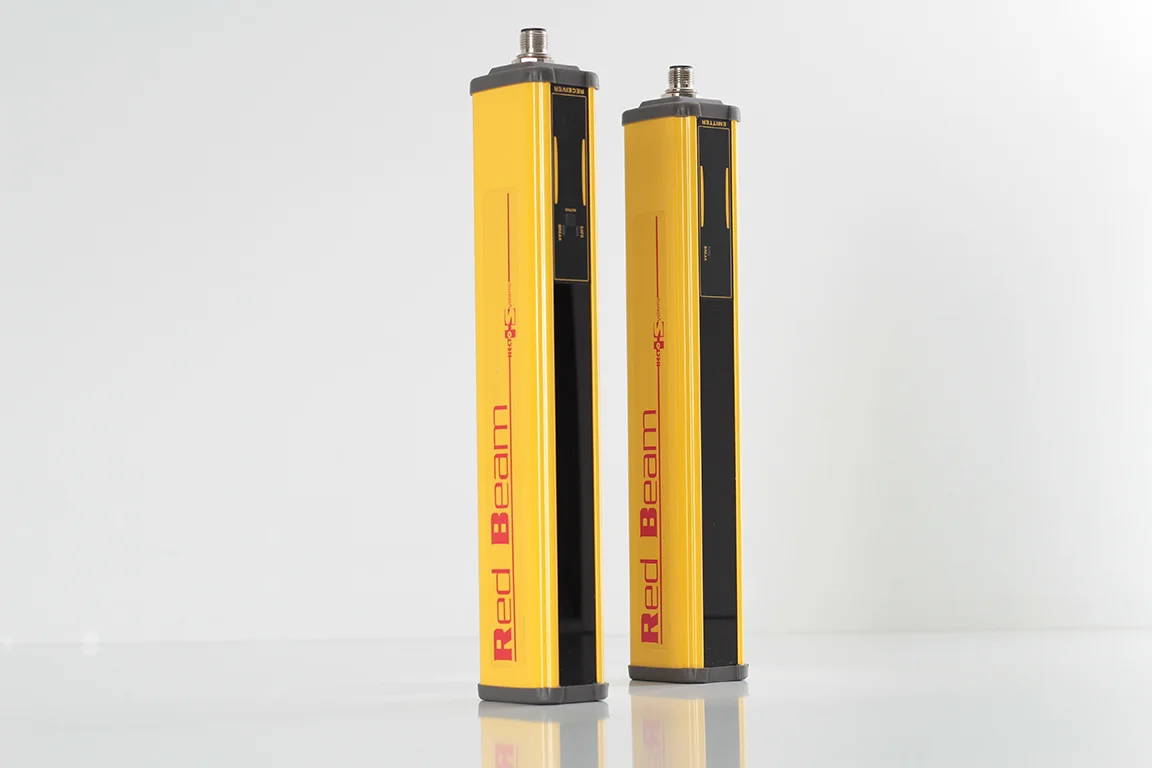

HTBLR5-6014 Güvenlik Işık Bariyeri – Type 4, 600 mm Koruma, 14 mm Çözünürlük, 0,3–17 m

HTBLR5-6014, uzun mesafe koruma gerektiren hatlar için geliştirilmiş Type 4 sınıfı bir güvenlik ışık bariyeridir. 0,3–17 m çalışma aralığında güvenilir performans sunar; Type 4 mimaride 2× OSSD emniyet çıkışı (her biri max 1 A @ 30 VDC) bulunur. Besleme 24 V DC ±%20, gövde IP65, çalışma sıcaklığı −10…+60 °C’dir. HTBLR5 modellerinde bağlantı 5-pin konnektörledir.

Model kodundaki “60” 600 mm koruma yüksekliğini, “14” ise 14 mm çözünürlüğü belirtir; 14–20 mm çözünürlükler parmak koruması için öngörülür. 6014 ailesi, üretici sınıflandırmasına göre <50,2 ms tepki süresi grubundadır.

Kısa Teknik Özet

• ✔️ Çalışma aralığı: 0,3–17 m (uzun menzil).
• ✔️ Çıkışlar: 2× OSSD, max 1 A @ 30 VDC.
• ✔️ Besleme / Çevresel: 24 VDC ±%20, IP65, −10…+60 °C.

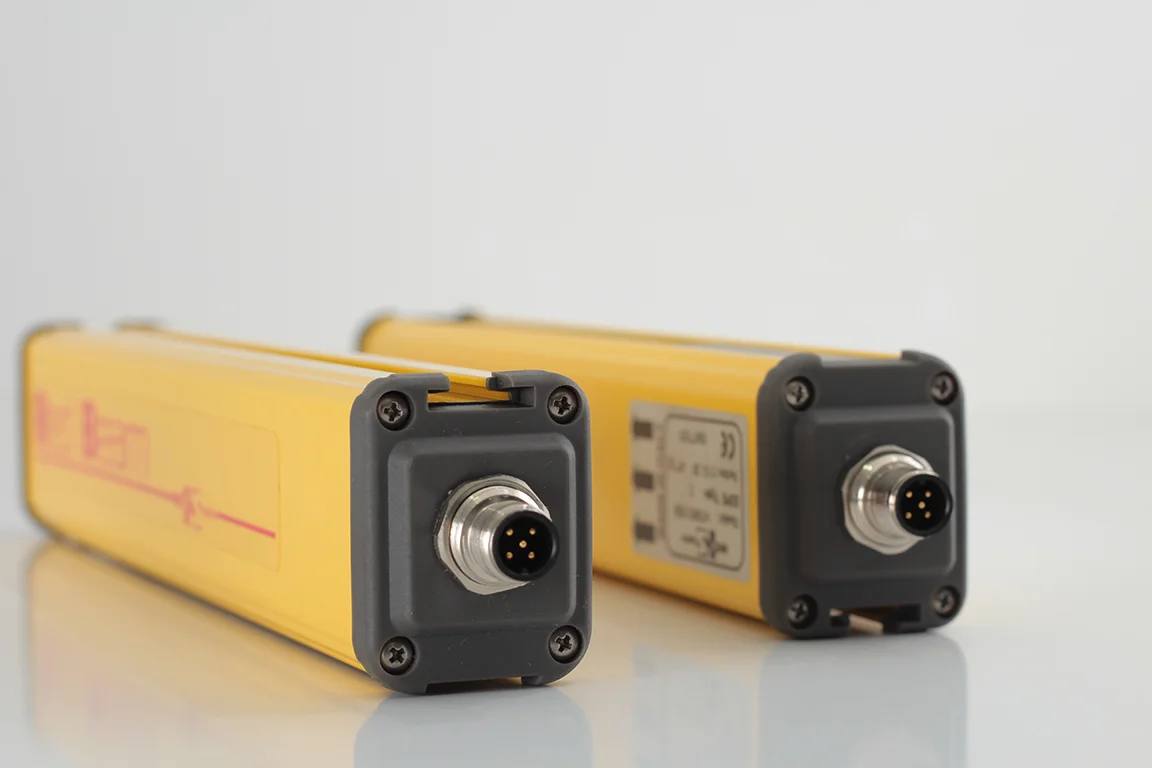

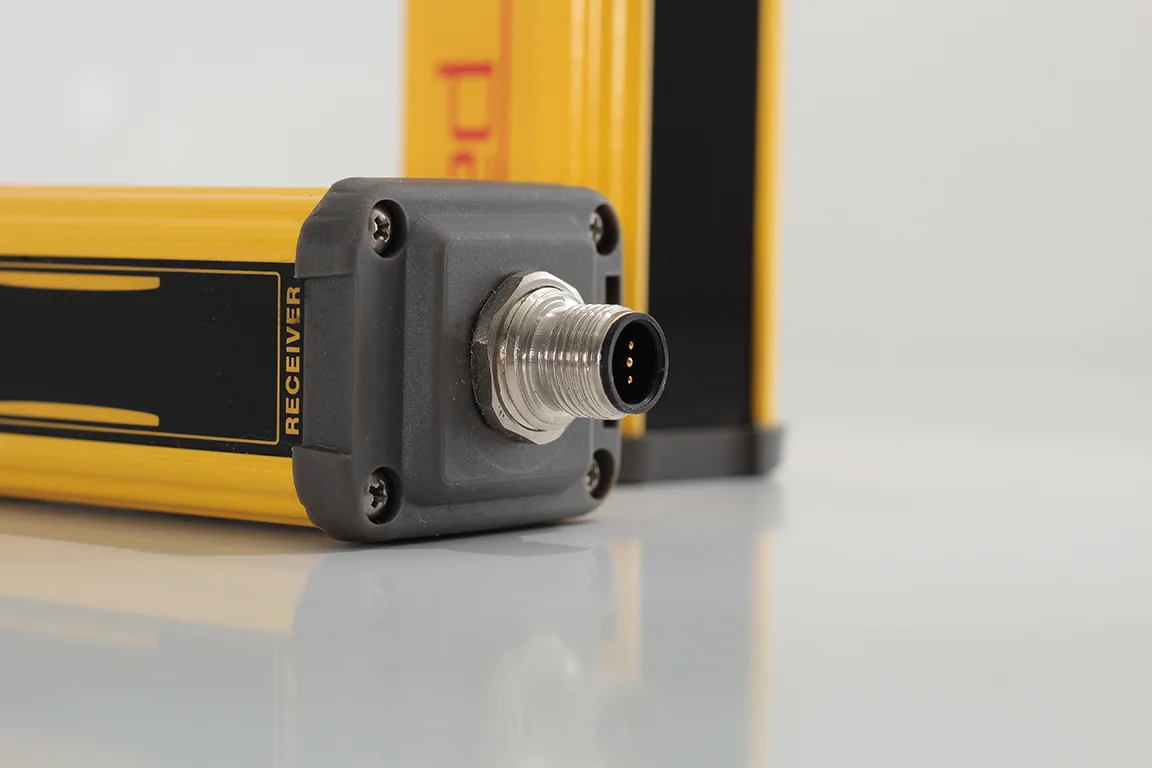

• ✔️ Bağlantı: 5-pin (HTBR5 & HTBLR5).
• ✔️ Girişler: Restart / Muting / Test girişleri HTBLR5 modellerinde uygulanmaz.

Muting, EDM, Restart Interlock – Kısa Açıklamalar

• Muting: Geçici olarak bariyerin çıkışını malzeme geçişi sırasında otomatik devre dışı bırakma mantığıdır; kontrol edilen koşullar sağlandığında bariyer tekrar normal çalışmaya döner. Üretici dokümanında “Input: MUTING” olarak geçer.
• EDM (External Device Monitoring): Dış emniyet rölesi/kontaktor geri beslemesinin izlenmesidir. Katalog, “Feedback (EDM)” ifadesiyle geri besleme kontrolünü belirtir.
• Restart Interlock (Restart): Işın yolu tekrar açıldığında çıkışın kendiliğinden değil, yetkili bir restart girdisi ile yeniden etkinleştirilmesini zorunlu kılar. Kullanım notlarında restart mantığı ve tetikleme akışı anlatılır.

Emniyet Mesafesi Nasıl Hesaplanır? yazımızı okumanızı tavsiye ederiz.
