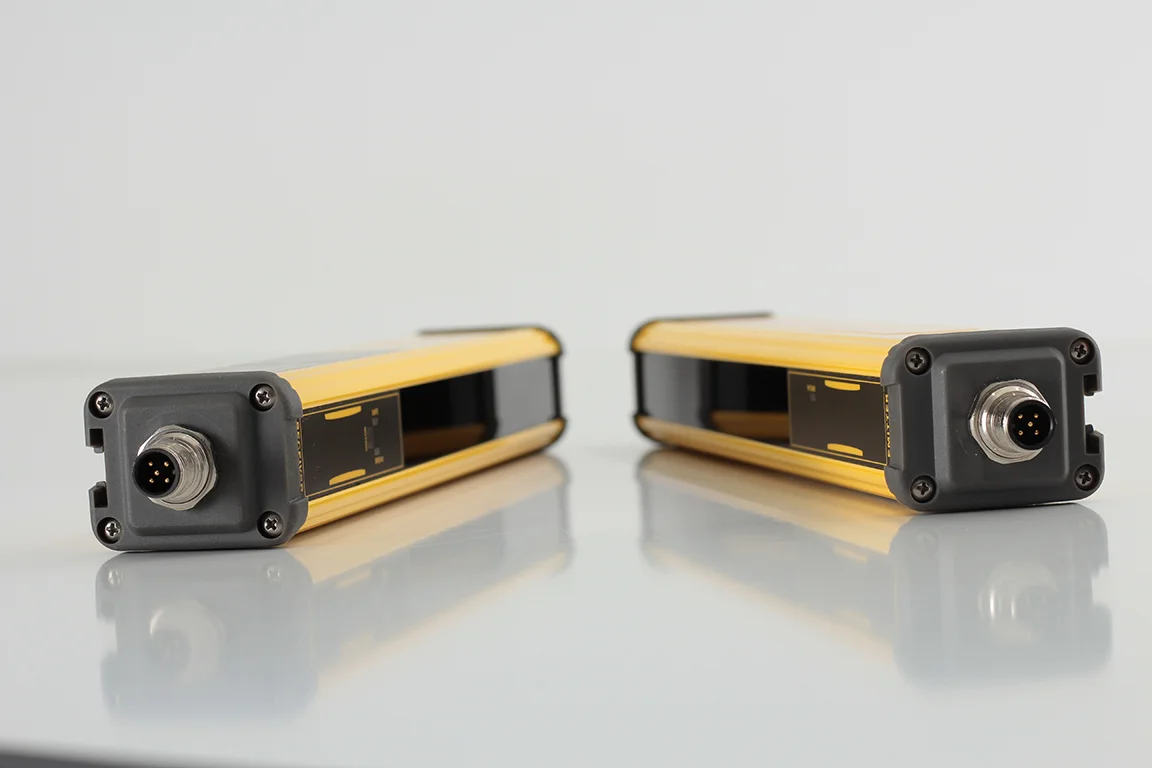

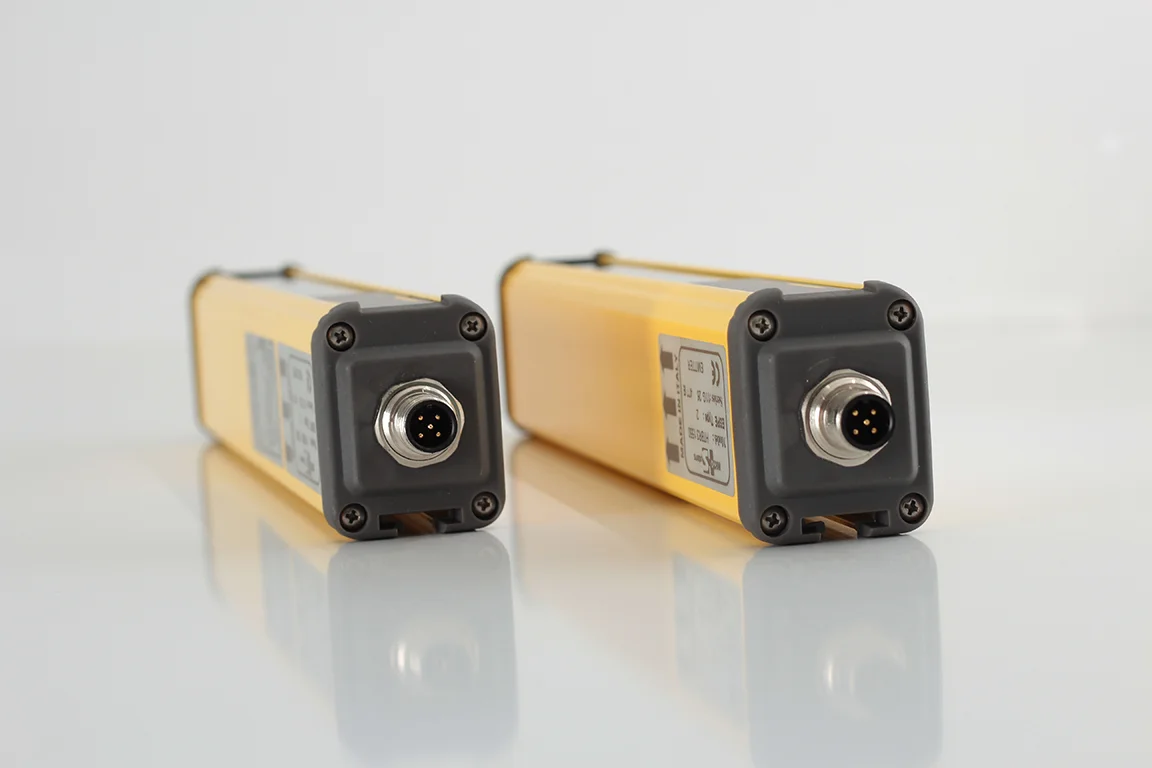

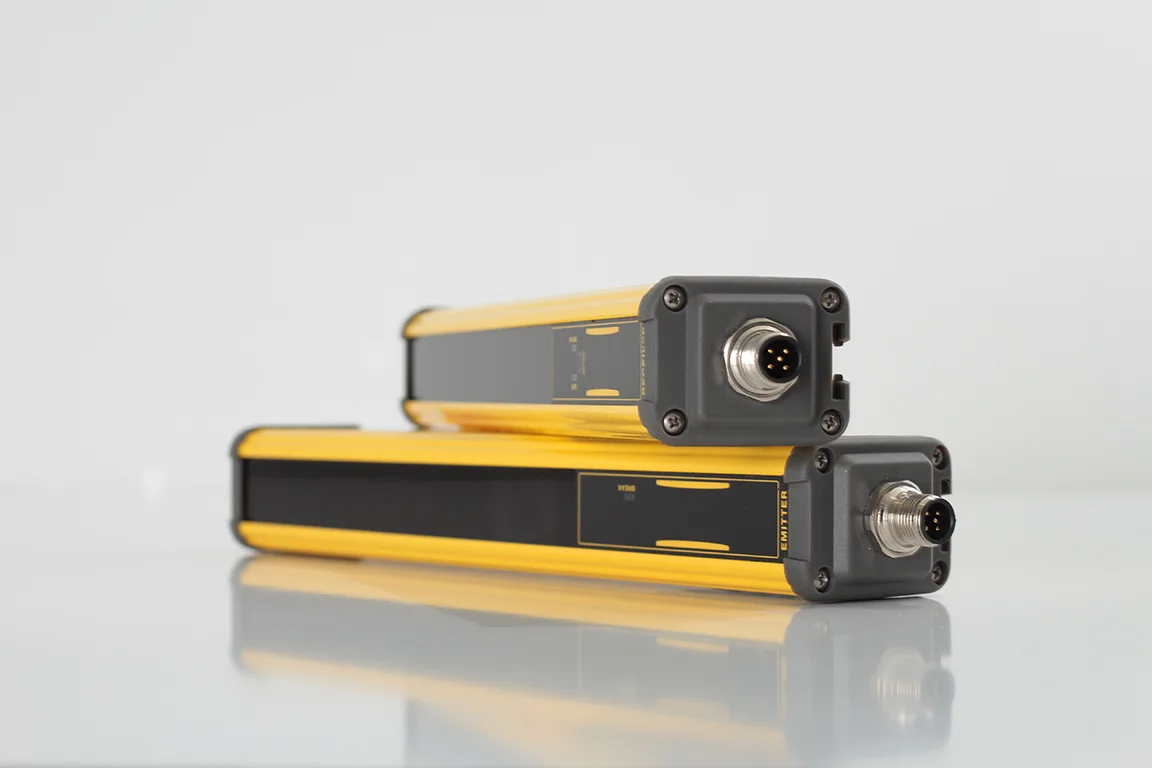

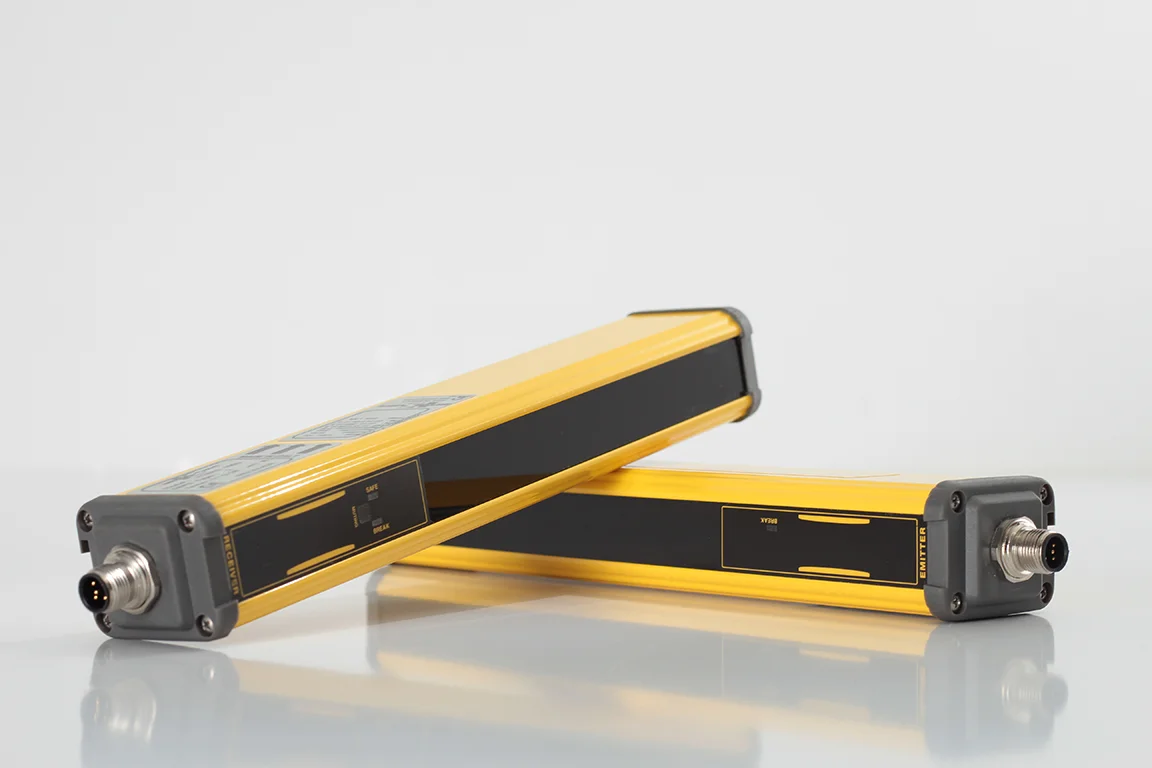

HTBR3-4514 Güvenlik Işık Bariyeri – Type 2, 450 mm Koruma, 14 mm Çözünürlük, 0,1–5 m

HTBR3-4514, kompakt hücreler ve çalışma istasyonları için tasarlanmış Type 2 sınıfı bir güvenlik ışık bariyeridir. Kod yapısında “45” → 450 mm koruma yüksekliği, “14” → 14 mm çözünürlük (parmak koruması) anlamına gelir. HTB3/HTBR3 ailesinde çalışma mesafesi 0,1–5,0 m’dir. HTBR3 modelleri 5 pin konnektörle bağlanır; girişler (Restart/Muting/Test) bu modeller için geçerli değildir

Kısa Teknik Özet

• ✔️ Güvenlik seviyesi: Type 2
• ✔️ Koruma yüksekliği / çözünürlük: 450 mm / 14 mm (parmak).
• ✔️ Çalışma mesafesi: 0,1 – 5,0 m (HTB3 & HTBR3).
• ✔️ Tepki süresi sınıfı: < 15 ms (…814–1514–3014–4514 grubu).
• ✔️ Çıkışlar: 1× OSSD, max 1 A @ 30 VDC.
• ✔️ Besleme / çevresel: 24 VDC ±%20, IP65, −10…+60 °C.
• ✔️ Bağlantı: 5-pin (HTBR3 & HTBLR3). Restart/Muting/Test girişleri: geçersiz.

OSSD nedir? Nasıl bağlanır?

• OSSD (Output Signal Switching Device), bariyerin emniyet çıkışıdır. Engelleme veya hata (fault) durumunda çıkış güvenli duruma (OFF) düşer. Çıkışlar “gerilimsiz, normalde açık” mantıktadır.
• Kullanım ve bağlantı: OSSD’ler hareketli parçaları doğrudan sürmek için kullanılmaz; emniyet rölesi/PLC üzerinden iki kanallı güvenli devre (uygulamanın gerektirdiği şekilde) ile makine güvenli durdurma devresine bağlanmalıdır.
• HTBR3 modellerinde kullanıcı girişleri (Restart/Muting/Test) kullanılmaz; bu nedenle kablolama sade olup, çıkışlar doğrudan emniyet rölesine/PLC’ye gider.

Emniyet Mesafesi Nasıl Hesaplanır? yazımızı okumanızı tavsiye ederiz.
