Kinco HMI-PLC Modülü

Kinco MK043E-20DT, endüstriyel otomasyon uygulamaları için tasarlanmış, 4.3 inç dokunmatik ekrana sahip ve entegre PLC özellikli bir HMI (İnsan Makine Ara yüzü) cihazıdır. Bu kompakt ve çok yönlü cihaz, HMI ve PLC fonksiyonlarını bir arada sunarak kullanıcıların sistemlerini daha verimli ve esnek bir şekilde kontrol etmelerine olanak tanır.

4.3 inc HMI içerisine simülasyon yapabilen yazılım yüklüdür. Ürün ile birlikte örnek projeler ve yazılımlar USB içerisinde gönderilir.

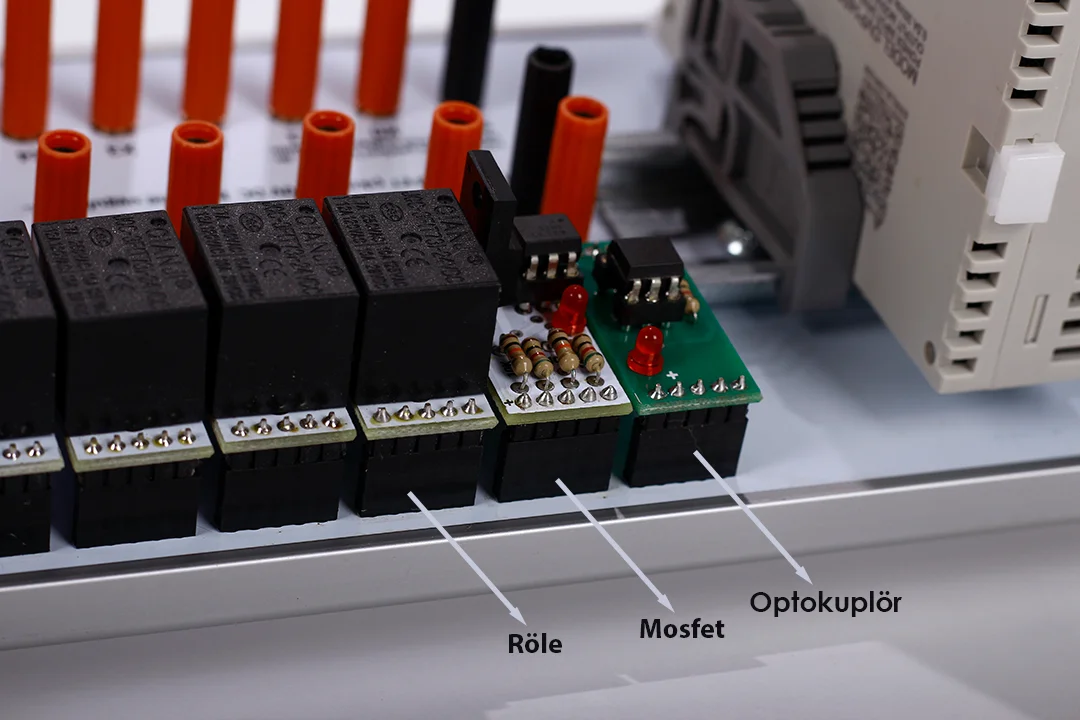

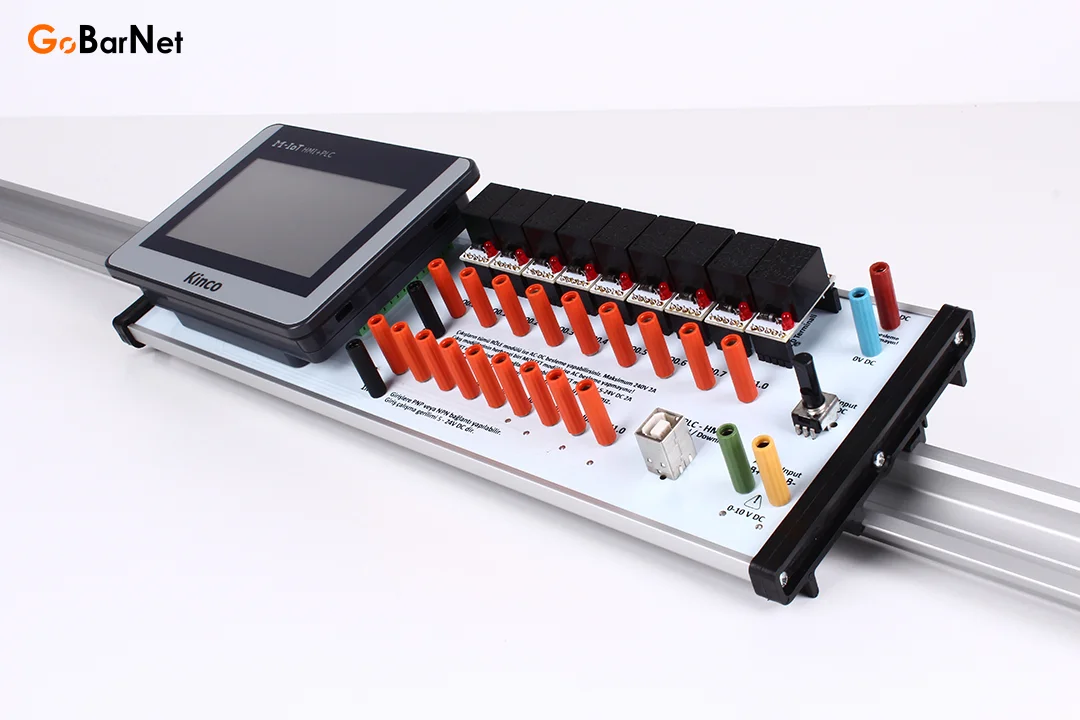

Transistör çıkışlı MK043E-20DT PLC ve HMI kullanılarak oluşturulan bu modül, raya monte edilebilir, eğitim setlerinde veya test cihazlarında kullanılabilir. PLC'nin' transistör çıkışları röle kartı ile koruma altına alınmıştır. Röle kartı, bağlantı deneylerinde yapılacak hatalara karşı PLC çıkışlarını korur ve sök / tak özelliği sayesinde Optokuplör kartı veya mosfet kartı takılabilir.

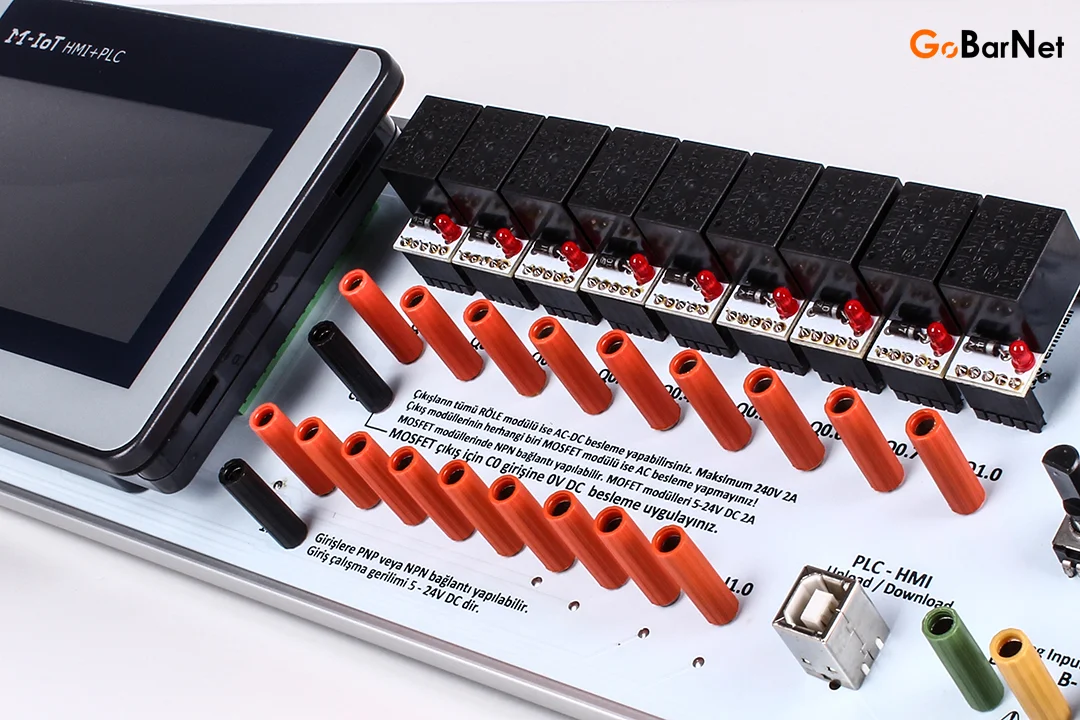

HMI-PLC'nin tüm uçları born klemenslere çıkartılmıştır. Girişler NPN ve PNP bağlantıyı destekler. Çıkışlara röle kartı takılıysa AC veya DC yük bağlanabilir. Mosfet ve optokuplör kartı takılıyken, çıkışlar sadece NPN bağlantıyı destekler.

Özellikle transistör çıkışlı PLC'ler ile bağlantı deneylerinde öğrenci, kursiyer, teknik elemanın hatasından veya kontrol edilmek istenen ürünün arızalı olmasından kaynaklanan durumlarda PLC'nin transistör çıkışı hemen arızalanacaktır. Röle kartı bu hataların yaşanmasını engeller ve kullanıcıyı yüklü bir maliyetten kurtarır.

Özellikleri:

✔ Program Yükleme: USB ve Ethernet portu üzerinden program yüklenebilir.
✔ Ekran: 4.3 inç TFT LCD dokunmatik ekran. 480x272 piksel çözünürlük. 256K renk desteği.
✔ Ekran Koruma sınıfı: Ön panel IP65 koruma sınıfına sahiptir, bu da toz girişine karşı tam koruma ve düşük basınçlı su jetlerine karşı dayanıklılık sağlar.
✔ Hızlı Giriş: 4 adet yüksek hızlı giriş (maksimum 50 kHz)
✔ Hızlı Çıkış: 4 adet yüksek hızlı çıkış (Q0.0, Q0.1 ve Q0.4: 50 kHz'e kadar; Q0.5: 10 kHz'e kadar)
✔ Haberleşme: 2 kanallı RS485
✔ Test Kablosu Uyumu: 4mm
✔ Born Klemens: Metrik Serisi, standart, emniyetli test kablosu veya ölçü aleti probu bağlanabilir.
✔ Besleme Gerilimi: 24V DC

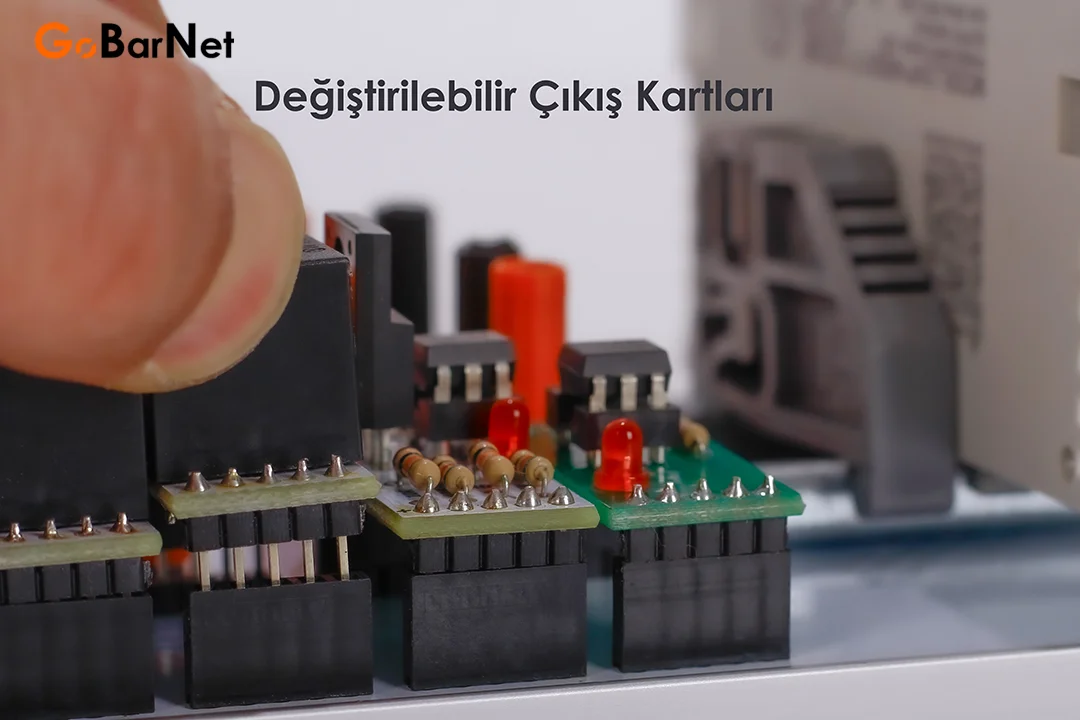

✔ Çıkış Tipi: Röle, Mosfet veya optokuplör ile değiştirilebilir.
✔ Optokuplör Anahtarlama Frekansı: 20 kHz
✔ Mosfet Anahtarlama Frekansı: 1.6 kHz
✔ Dijital Giriş Sayısı: 9
✔ Analog Giriş Sayısı: 2 adet analog giriş (1-5V veya 0-10V sinyalleri destekler. Modül üzerindeki potansiyometre ile uygulamalar yapılabilir. analog giriş için ek güç kaynağı gerektirmez.)
✔ Dijital Çıkış Sayısı: 9 (röle korumalı, AC veya DC yük bağlanabilir)
✔ Elektronik Profil Kutusu: Görüntüle
✔ Raya monte edilebilir.
✔ Arıza veya bakım için kolayca sökülebilir.
✔ MK043E-20DT, HMI fonksiyonları için DTools yazılımını, PLC programlaması için ise KincoBuilder yazılımını kullanır. Her iki yazılım da kullanıcı dostu ara yüzleriyle programlama ve konfigürasyon süreçlerini kolaylaştırır

Kullanıldığı Eğitim Setleri

✅ Kumanda eğitim setleri
✅ Asenkron motorlu konveyör bant eğitim setleri
✅ PLC eğitim setleri
✅ Pnömatik eğitim setleri
✅ Servo motor eğitim setleri
✅ Step motor eğitim setleri

Ürün İçeriği:

✔ Kinco HMI-PLC Modülü: 1 adet
✔ USB Haberleşme Kablosu: 1 adet
✔ Optokuplör Kartı: 2 adet
✔ Mosfet Kartı: 2 adet
✔ Röle Kartı: 9 adet (ürün üzerine takılı olarak gönderilir)

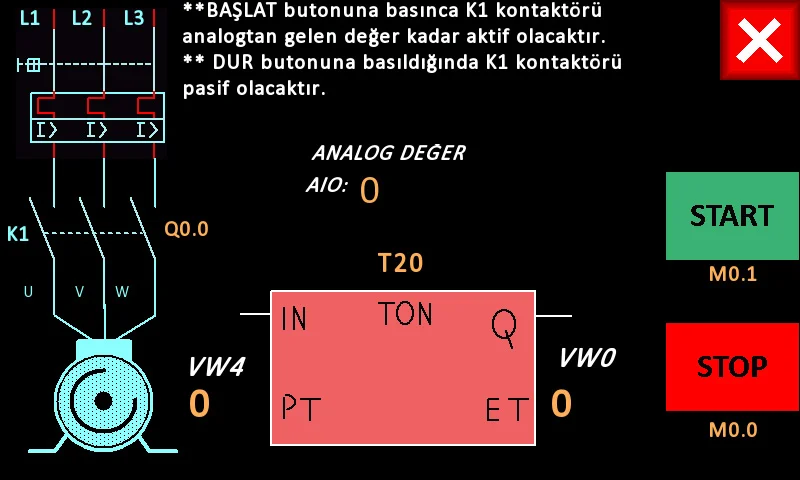

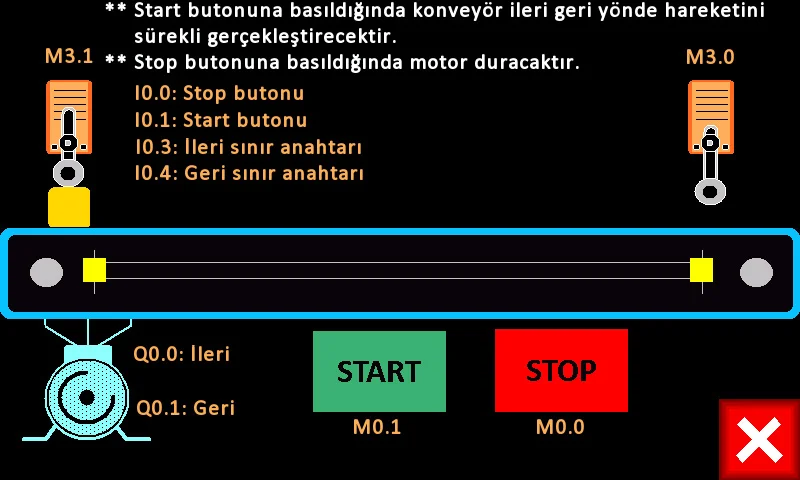

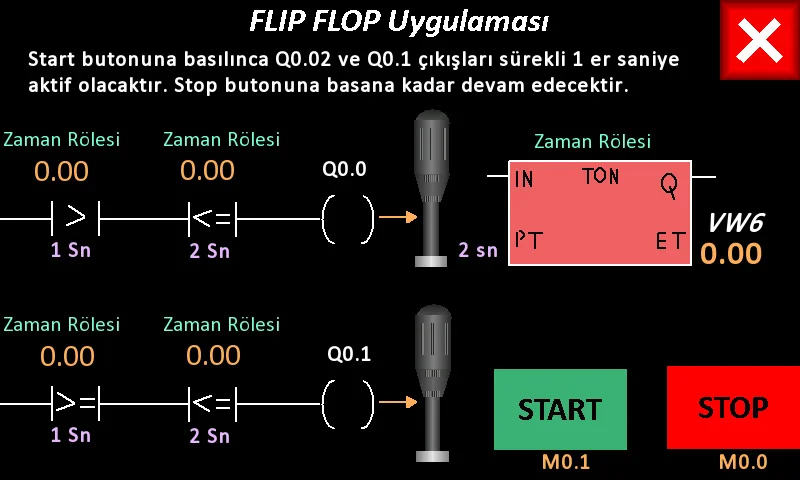

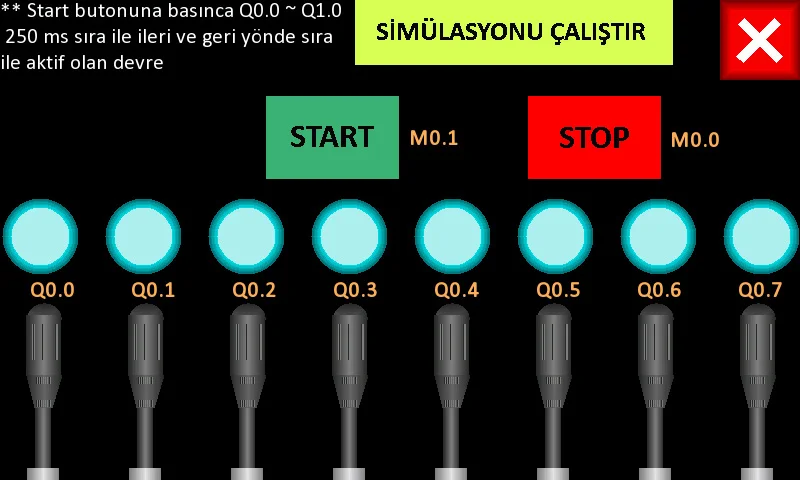

✔ Demo Yazılımı: Sıralı çalışan çıkış devresi yazılımı yüklü gönderilir.
✔ Örnek Projeler: HMI fonksiyonları için DTools yazılımı, PLC programlaması için ise KincoBuilder yazılımı ve örnek projeler kullanıcının siteye kayıtlı e-posta adresine gönderilir.
