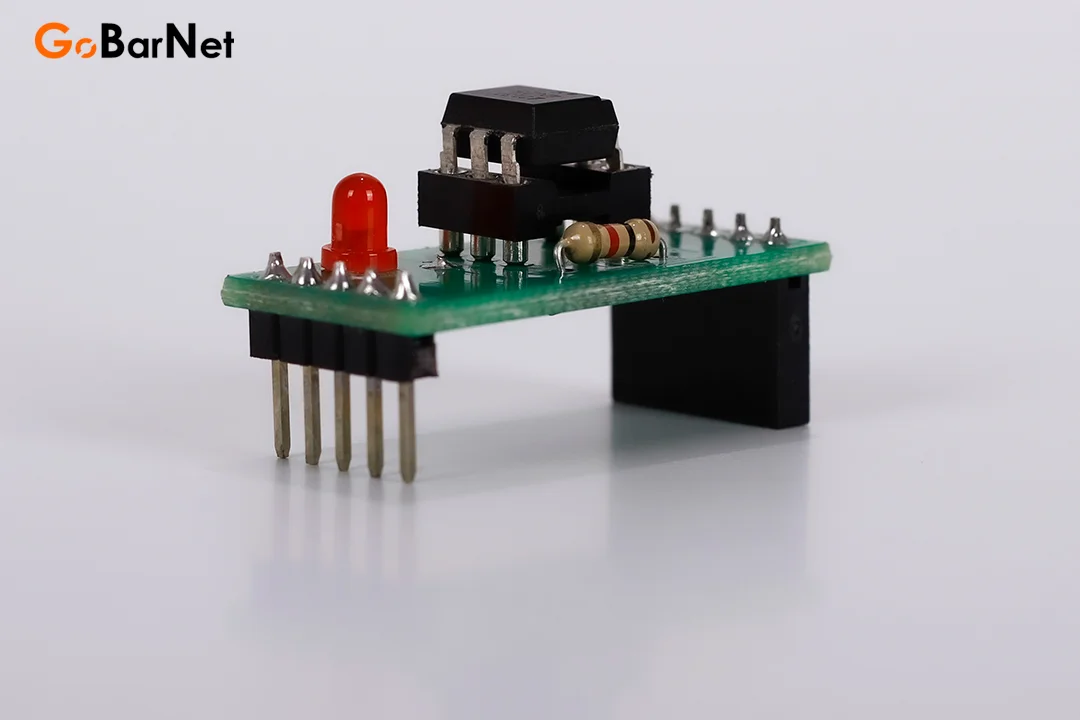

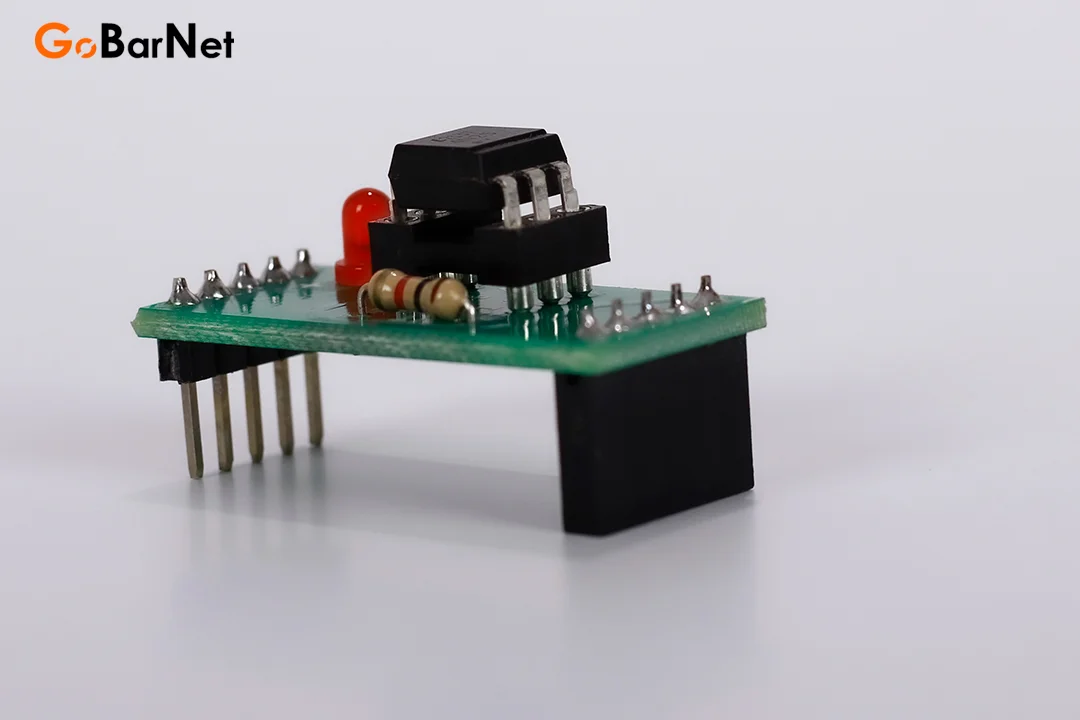

PLC Modülleri İçin Optokuplör Kartı

Optokuplör (Optik İzolatör), elektriksel olarak birbirinden izole edilmiş iki devre arasında optik sinyallerle veri veya kontrol sinyali iletmek için kullanılan bir bileşendir.

Delta, Siemens, Gemo, GMT, Kinco ve diğer PLC modüllerine uyumlu, PLC çıkışlarını korumak, hızlı çıkış elde etmek için üretilmiş optokuplör kartıdır. Optokuplör kartı ile 20 kHz frekansta çıkış üretebilirsiniz.

Optokuplör kartı ile bobin, valf, röle veya kontaktör gibi elemanları kontrol etmek için kullanılmaz. Optokuplör maksimum akım kapasitesi 60 mA olduğundan sadece step motor veya servo motor sürerken kullanılması tavsiye edilir.

Özellikle transistör çıkışlı PLC'ler ile bağlantı deneylerinde öğrenci, kursiyer, teknik elemanın hatasından veya kontrol edilmek istenen ürünün arızalı olmasından kaynaklanan durumlarda PLC'nin transistör çıkışı hemen arızalanacaktır. Optokuplör kartı bu hataların yaşanmasını engeller ve kullanıcıyı yüklü bir maliyetten kurtarır.

Özellikleri:

✔ Akım Kapasitesi: 60 mA
✔ Anahtarlama Frekansı: 20 kHz
✔ Bağlantı Tipi: NPN
✔ Besleme: 24V DC (Ek besleme gerektirmez, PLC modülü üzerinden enerjilenir)
✔ Kullanılacağı Yükler: Servo motor ve step motor kontrol girişleri
✔ Uyumluluk: ULUS OTOMASYON'a ait tüm PLC modülleriyle uyumludur.
✔ Montaj: Sök / Tak
✔ Gösterge: LED
✔ Test:Delta PLC üzerinden 20kHz çıkış üretilmiş, optokuplör çıkışı osiloskop ile incelenmiştir. Optokuplör Kartı çalışması eğitim setleri üzerinde test edilmiştir.

Avantajları:

✔ Çıkış Koruma: PLC çıkışlarını bağlantı deneylerinde koruma altına alır.
✔ Çıkış Tipi Dönüştürme: Transistör çıkışlı PLC'yi optokuplör çıkışlı PLC'ye dönüştürür.

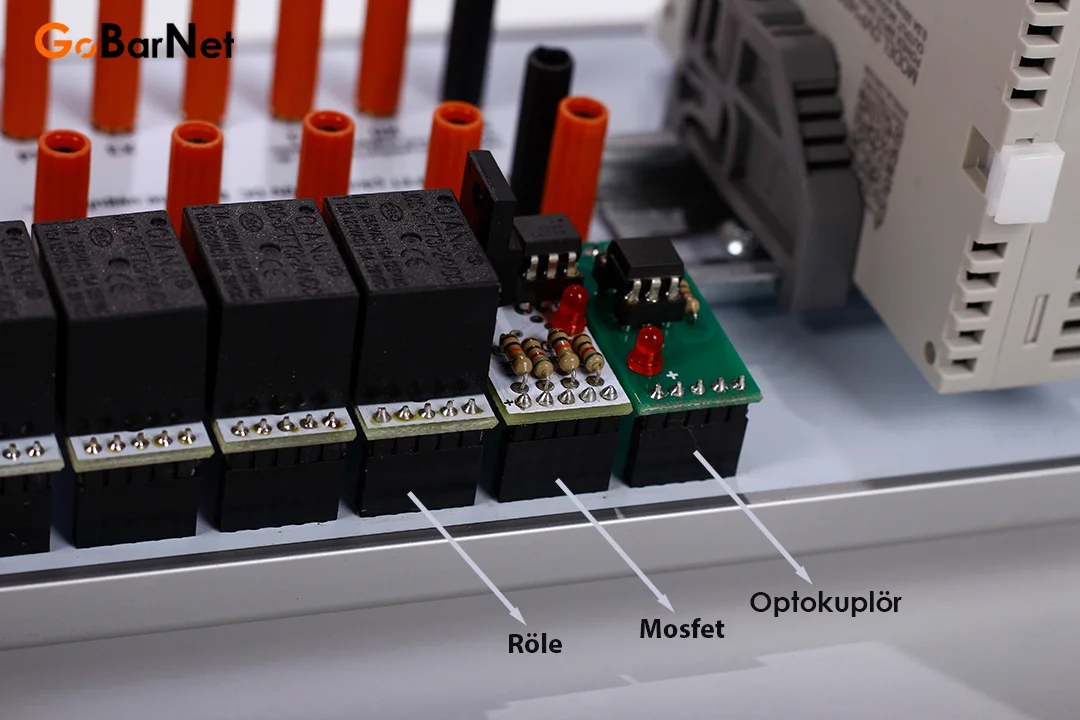

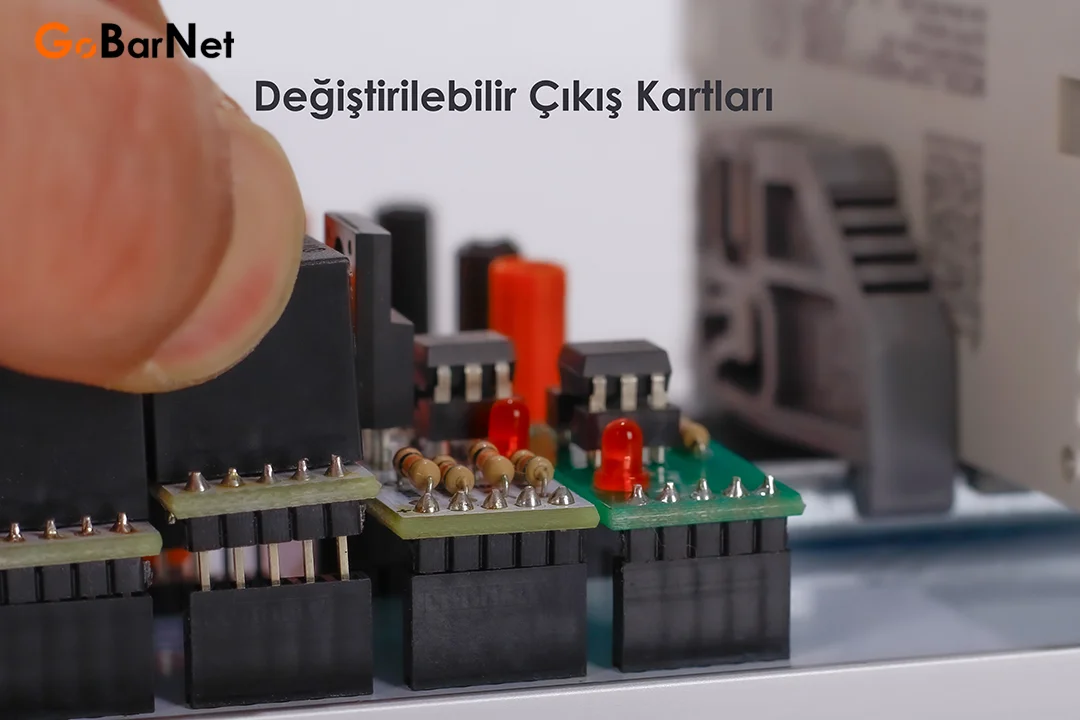

✔ Değiştirilebilir: Optokuplör kartı çıkartılıp, mosfet veya röle kartı takılabilir.
✔ Ekonomik: PLC çıkışlarının arızalanması yüksek maliyetlere ve zaman kaybına yol açar. Röle kartı sayesinde PLC çıkışı arızalanmaz. Arızalanan optokuplör kartı yenisi ile hemen değiştirilebilir.
✔ Hızlı Anahtarlama: Optokuplör, rölelere ve mosfetlere kıyasla çok daha hızlı anahtarlama yapabilir. Bu, yüksek frekansta çalışan devrelerde büyük bir avantaj sağlar.
