Lineer Modüllü Servo Motor Eğitim Seti – Pro Serisi

Lineer Modüllü Servo Motor Eğitim Seti – Pro Serisi

Uygulamalı eğitimde bir adım önde olun, hareketin kontrolünü öğrencilerinize bırakın!

Servo motor pozisyon kontrolünü lineer modül üzerinde tecrübe edebileceğiniz, bağlantılarını ve sistemin kontrol ekipman konfigürasyonunu kendiniz belirleyeceğiniz 2 farklı model eğitim seti sunuyoruz.

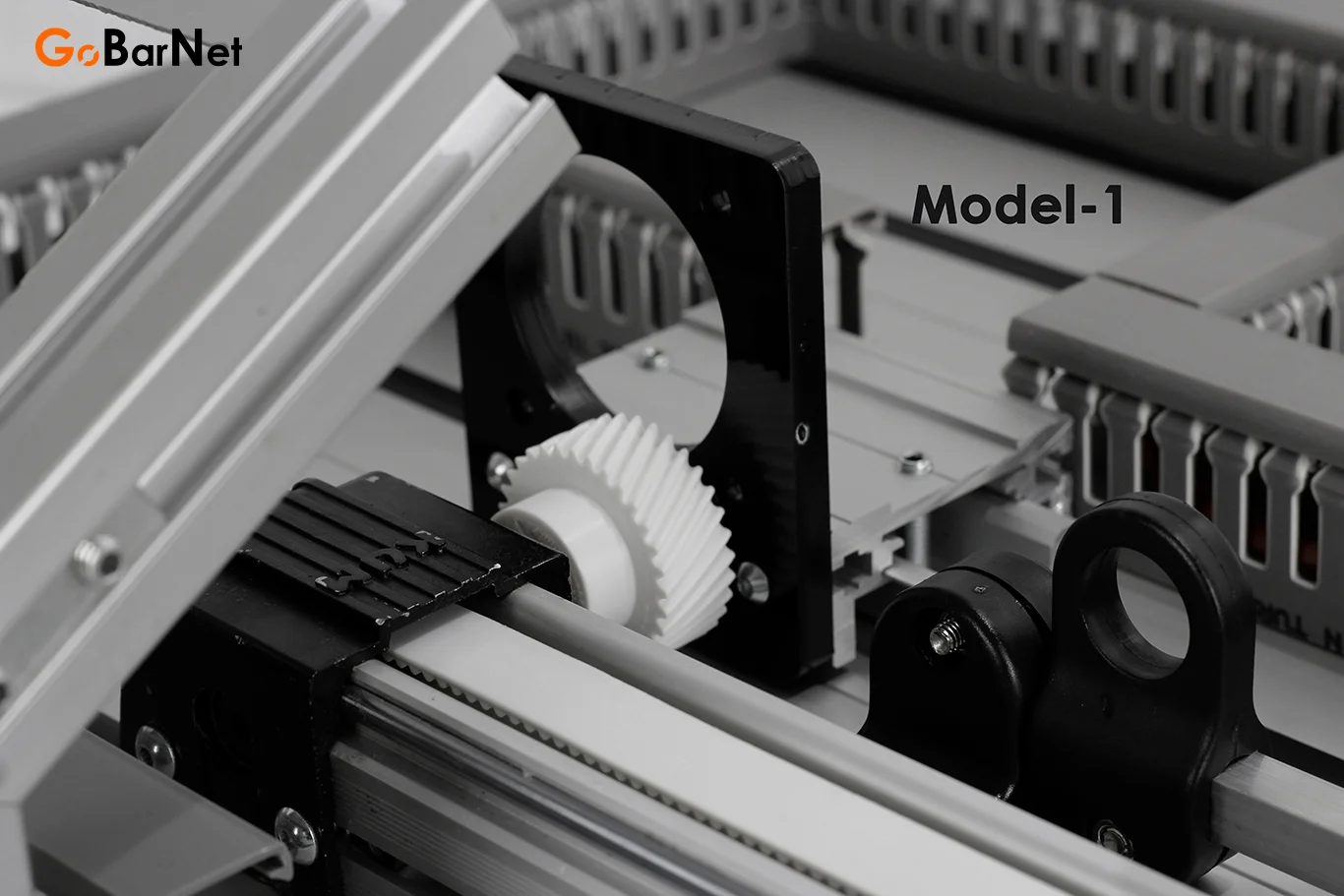

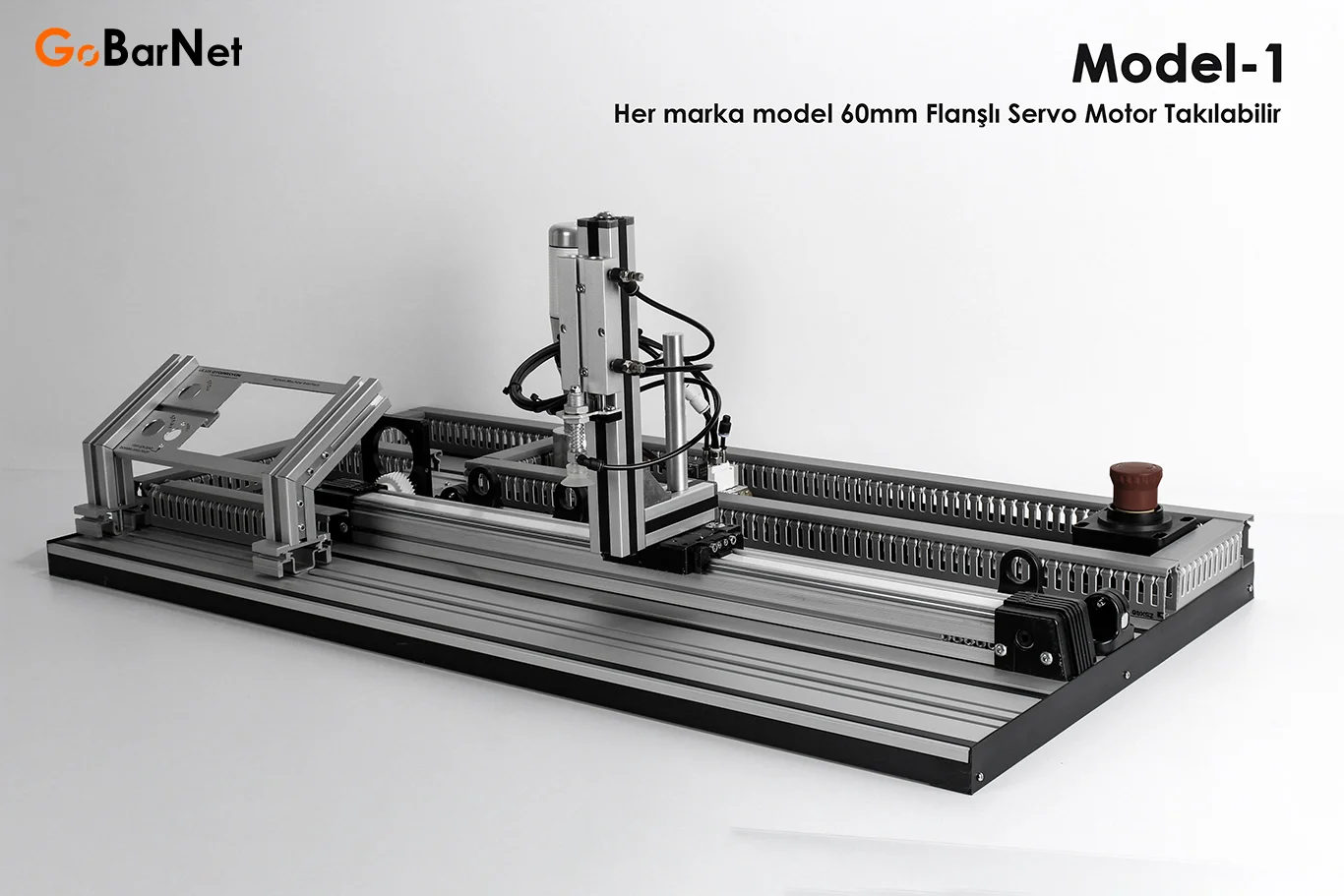

1. ✅ Model 1: İstediğiniz marka ve model servo motoru kullanabilirsiniz. Eğitim setindeki motor montaj flanşı 60mm - 400W servo motorlara uyumludur. Tercih edeceğiniz servo motorun 400W (60x60 flanş) olmasına dikkat ediniz. 400W servo motora uyumlu, kama yeri alışmış, 3D yazıcı ile hassas şekilde üretilmiş, helis dişli eğitim seti ile birlikte verilecektir.

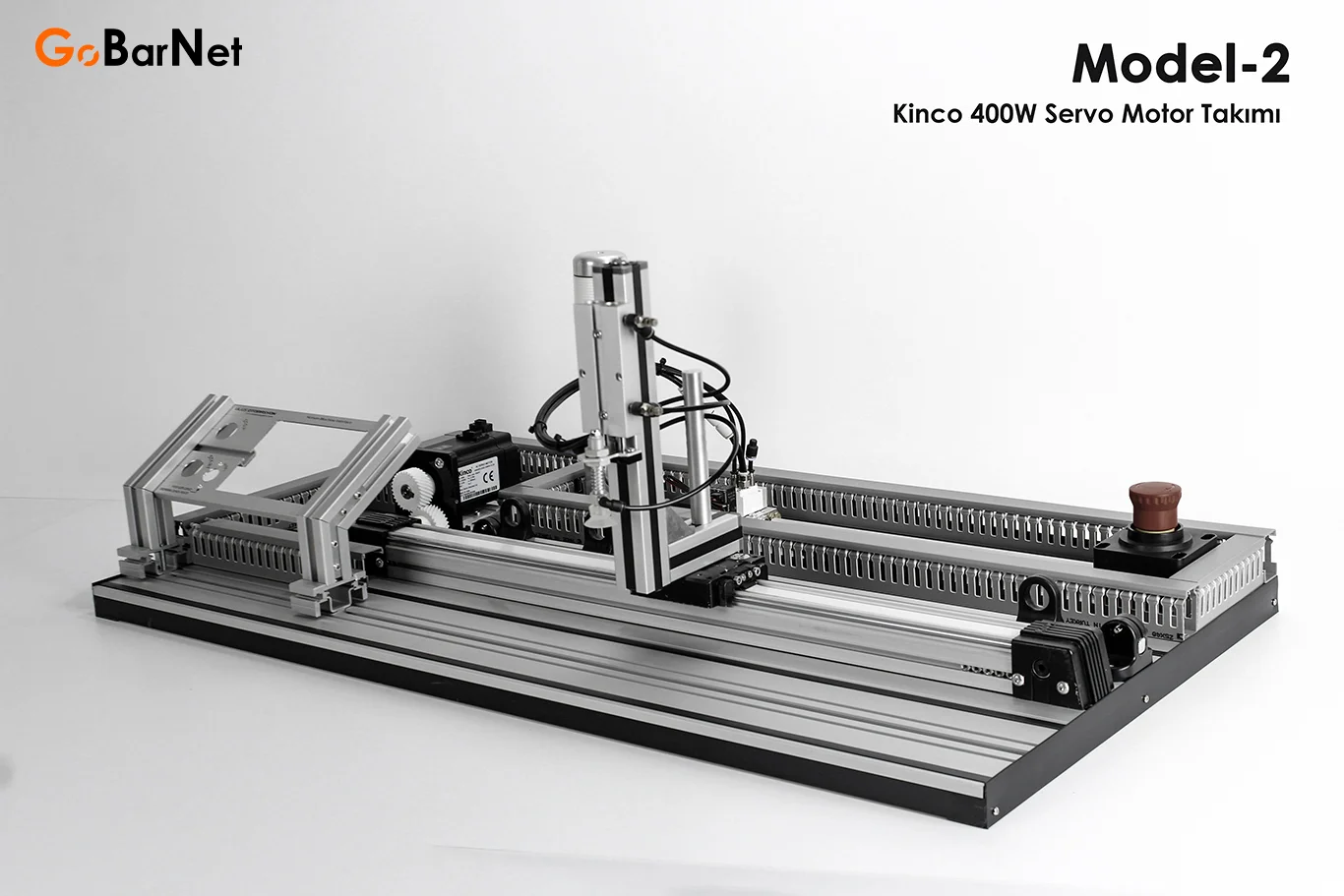

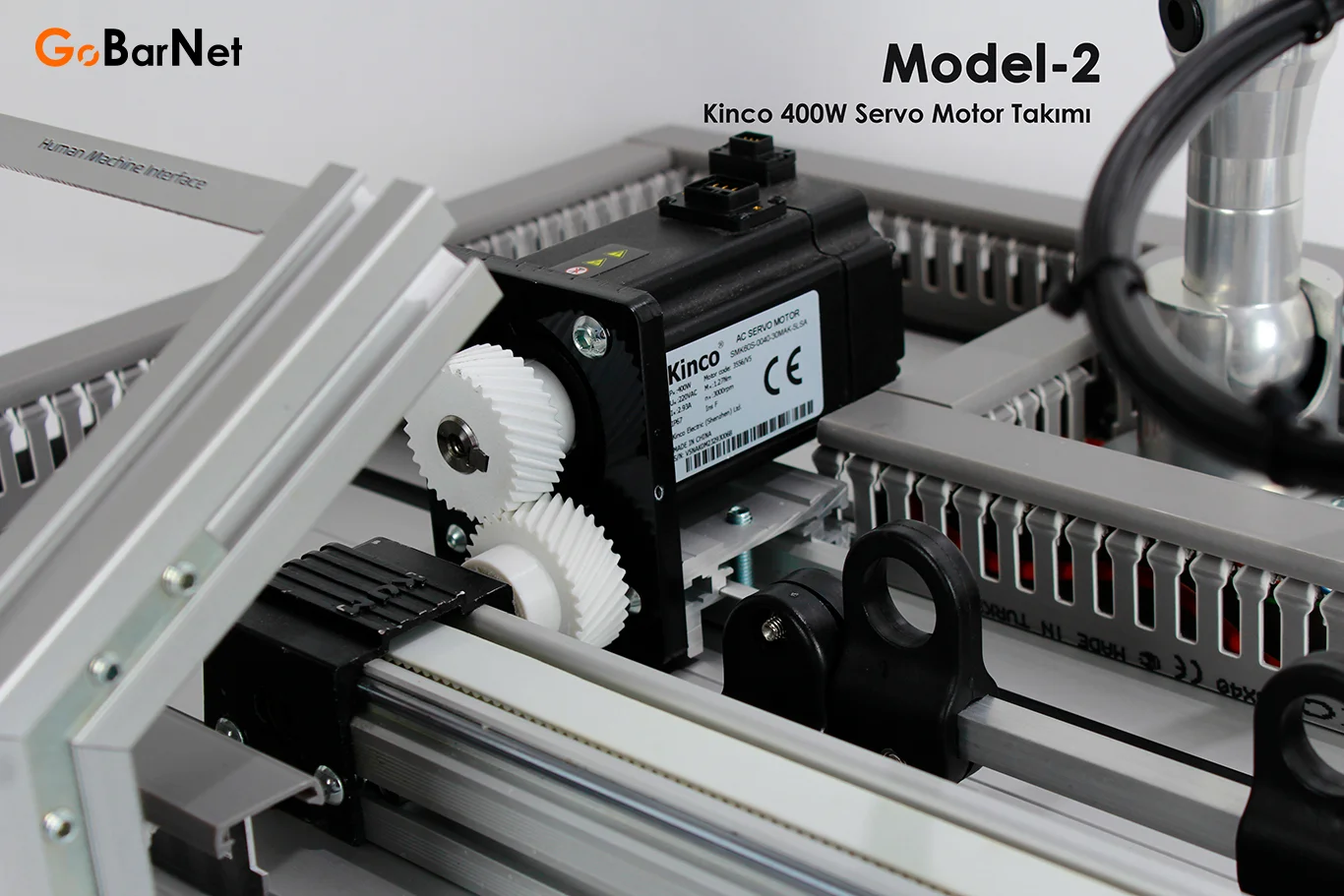

2. ✅ Model 2: 400W, frensiz Kinco marka servo motor ve sürücü takımı eğitim setine dahildir.

UYARI!: Eğitim seti bağlantısında özellikle "Servo motor kontrol pin bağlantısını yapabilecek" yeterlilikte kişilerden yardım almalısınız. Yapılmış örnek bağlantı projelerini Gobarnet teknik ekibi size sunacaktır. Yeterli bilgiye sahip değilseniz, uzman kişilerden destek almalısınız.

Bu eğitim seti, servo motorların hassas konumlama ve hareket kontrol yeteneklerini uygulamalı olarak öğretmek amacıyla tasarlanmıştır. Lineer modül sayesinde öğrenciler, servo motorun dairesel hareketini doğrusal harekete dönüştürerek gerçek dünya otomasyon senaryolarını birebir deneyimleyebilir. Ayarlanabilir mekanik yapısı, sensör entegrasyonu ve güvenli çalışma alanıyla, hem temel hem de ileri düzey kontrol sistemleri eğitimine uygun, endüstriyle uyumlu bir çözümdür.

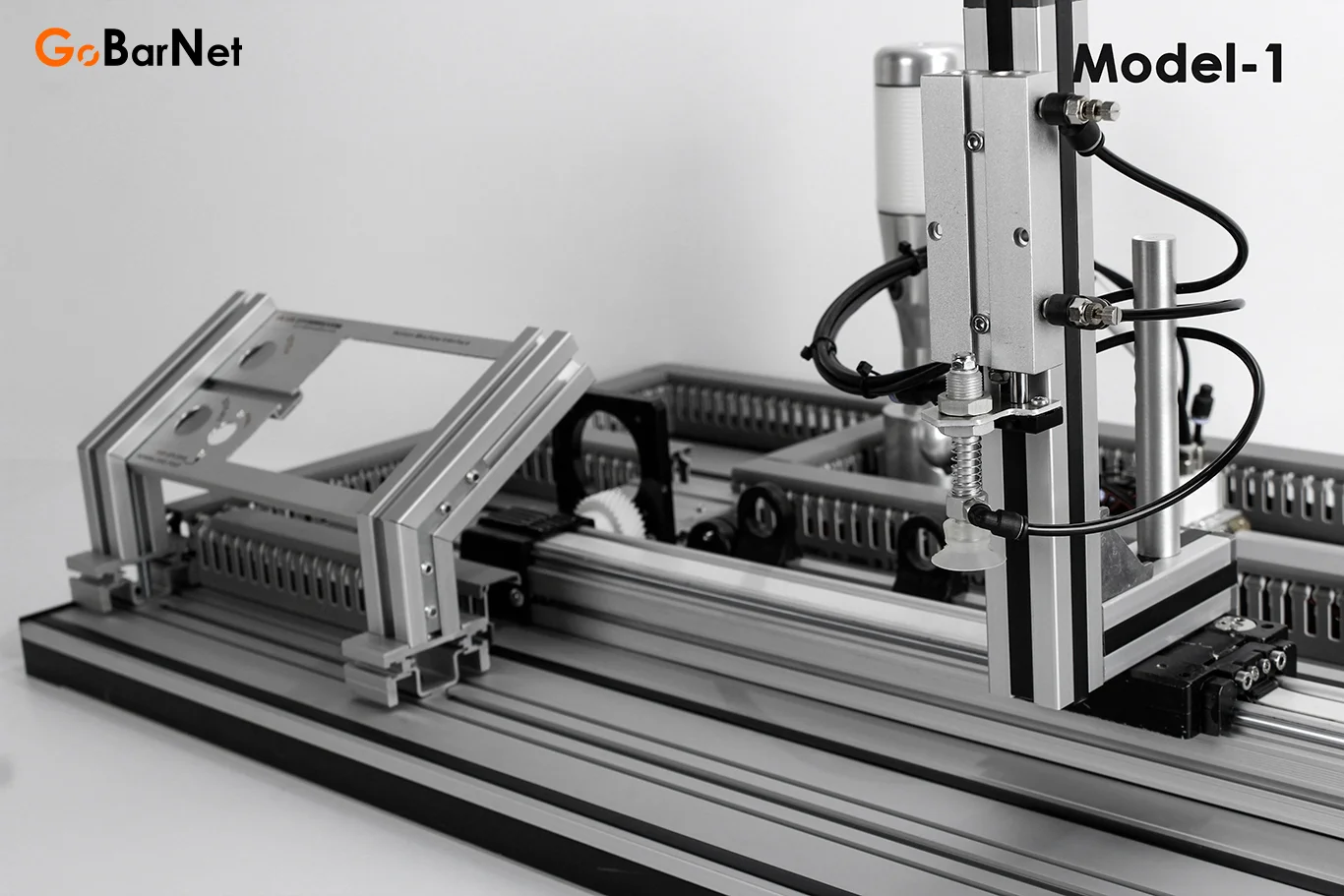

Lineer modül üzerinde yüksekliği ayarlanabilir ikiz milli silindir ve ucunda amortisörlü vakum pedi bulunmaktadır. Bu parça alma bırakma ünitesi ile hastanelerdeki deney parçalarını vakum ile tutup bırakma işlemi gerçekleştirilebilmektedir. Parça alma bırakma ünitesi ileri geri yönde ayarlanabilmektedir. Parça alma-bırakma ünitesi, deney parçası üzerinde Y ve Z eksenlerinde merkezleme ayarı sağlanabilmektedir.

Lineer modül üzerinde sağ-sol limitler ve sıfır noktası (home) bulma sensörleri için montaj ekipmanları bulunmaktadır. Sensör montaj ekipmanlarının konumlarını ileri-geri yönde değiştirebilirsiniz.

Bu ürün sipariş üzerine özel üretim olduğu için iadesi yoktur. Sorularınız varsa, satın almadan önce muhakkak iletişime geçiniz. Ürünün hazırlanma süresi maksimum 3 iş günüdür. ÜRÜN ELEKTRİKSEL BAĞLANTI YAPILMADAN MEKANİK AKSAMI TAM MONTAJLI GÖNDERİLİR.

Ürün Özellikleri:

1. ✅ Lineer Modül: 710 mm uzunluğunda. Hareketli tablası 1 turda 75 mm ilerleme sağlar. 1 modül - Helis dişli takılıdır.
2. ✅Motor Flanşı: 400W, 60x60 flanş servo motorlara uyumludur. Motor konumu, montaj kızağı sayesinde sağ-sol hareket ettirilebilir. Bulunduğu yerden tamamen sökülebilir ve kolayca takılabilir.
3. ✅Parça Alma-Bırakma Ünitesi: Hareketli tabla üzerine takılı, amortisörlü vakum pedli. Z ve Y eksenlerindeki konumu ayarlanabilir.
4. ✅Sensör Montajı: Sağ-sol ve home sensörleri için 3 adet M18 sensör monte edilebilir.
5. ✅M5 Serisi Valf Adası: M5 serisi 2'li valf adası.

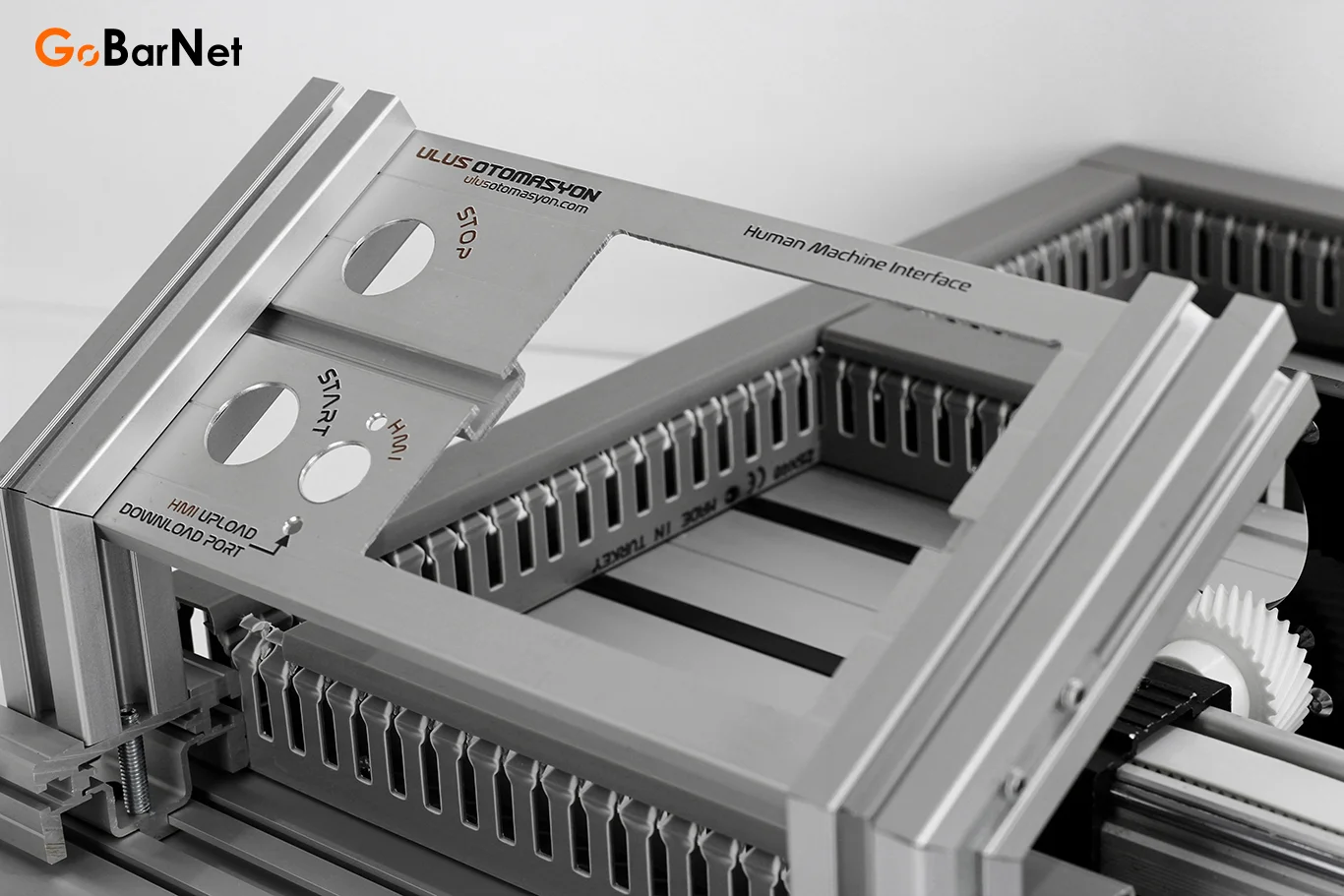

6. ✅HMI Paneli: 4.3 inch HMI'nin monte edilebildiği, 1 start ve 1 stop buton takılabilen, UV baskılı renkli açıklamalara yer verilen, eloksal kaplı alüminyum kontrol panelidir.
7. ✅İkaz Lambası: Pro serisi ikaz lambası. 3 Renk ve 1 sesli ikaza sahiptir.
8. ✅Acil Stop Buton Kutusu: Acil durdurma veya besleme için kullanabileceğiniz buton kutusudur.
9. ✅Kablo Kanalları ve Ray: Ölçüsünde kesilmiş kablo kanalları ve alüminyum ray eğitim seti üzerinde monte edilerek gönderilir.

Teknik Detaylar:

1. ✔ Gövde Yapısı: Eğitim setleri için özel imal edilmiş, eloksal kaplı alüminyum T-slot profil tabla.
2. ✔ Boyutlar: Masaüstü kullanım için uygun, kompakt ve taşınabilir yapı. UxGxY = 910 x 480 x 300 mm

Kullanım Alanları:

1. ✔ Elektrik-Elektronik ve Mekatronik bölümleri
2. ✔ Teknik liseler, MYO’lar ve mesleki eğitim merkezleri
3. ✔ Ar-ge merkezleri
4. ✔ Fabrikaların eğitim bölümleri

Teslimat Bilgisi:

1. ✔ Servo motor eğitim seti tamamen alüminyum platform üzerine kurulmuş ve özel bağlantı ekipmanları kullanılarak montajı gerçekleştirilmiştir. Ürün mekanik montajı yapılmış şekilde gönderilecektir. Mekanik montajı hassas şekilde yapılmış, profesyonel eğitim setidir.
2. ✔ Ürün özel ağaç kasa içerisinde gönderilmektedir.
3. ✔ Ürünle birlikte Siemens, Delta ve Kinco PLC ile yapılmış bağlantı proje çizimleri gönderilmektedir.

Ürün içeriğinde PLC, röle, buton, ray klemens, kaçak akım rölesi, güç kaynağı, sigorta, kablo, kablo yüksüğü gibi ekipmanlar ürüne dahil değildir. İstediğiniz marka ve model PLC cihazı kullanabilirsiniz.

PLC Cihazına Bağlanacak Giriş Çıkış Sayısı:

1. ✔ Giriş Sayısı: 5 Giriş (1 Stop, 1 start, Servo-Hazır, Alarm, Home Bulundu, Pozisyon Tamamlandı)
2. ✔Çıkış Sayısı: 11 Çıkış (Motor ileri ve geri, 2 adet valf, Home Bul, Servo On, Alarm Sıfırla, 3 renk ve 1 buzzer)
3. ✔ İkaz lambası PNP çıkış bağlantısını destekler.
4. ✔ Valfler NPN ve PNP çıkış bağlantısını destekler.
5. ✔ Servo motor sürücü NPN ve PNP çıkış bağlantısını destekler.
