Step Motorlu Döner Tabla – 8 İstasyonlu PLC Eğitim Modülü

Step Motorlu Döner Tabla – 8 İstasyonlu, mesleki ve teknik eğitimlerde PLC ile pozisyonlama, home bulma, step motor sürme ve sıralı otomasyon uygulamalarını öğretmek için tasarlanmış özel bir eğitim ekipmanıdır.

“Döndür, Öğret, Geliştir!” anlayışıyla geliştirilen bu sistem, öğrencilerin ve kullanıcıların step motor kontrollü indeksleme mantığını uygulamalı olarak öğrenmesine yardımcı olur. 8 istasyonlu tabla yapısı sayesinde her pozisyonda parça durdurma, konum algılama, başlangıç noktası bulma ve istasyon bazlı işlem senaryoları oluşturulabilir.

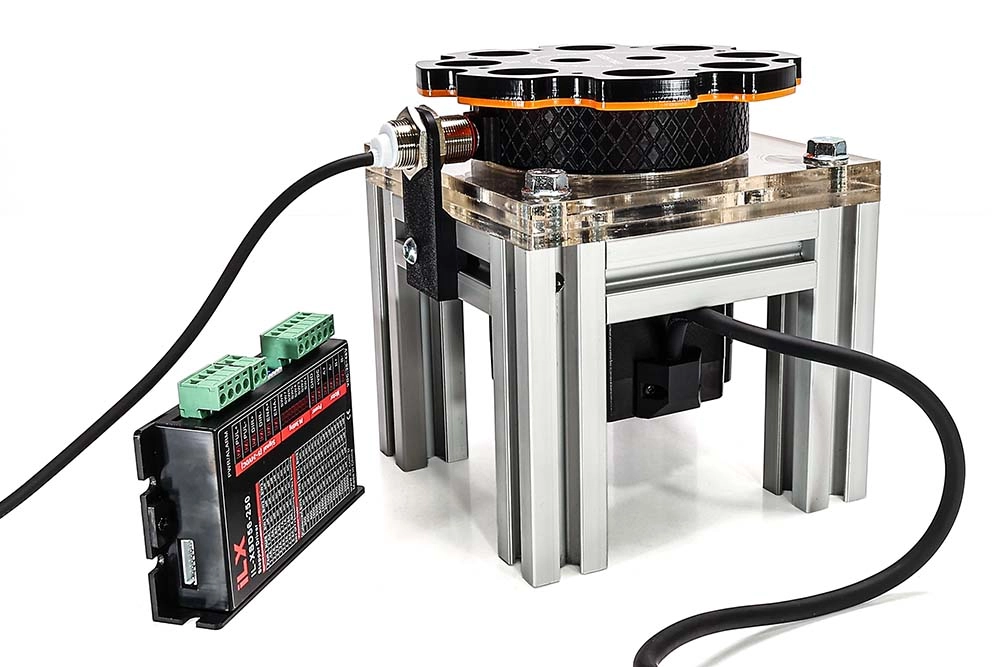

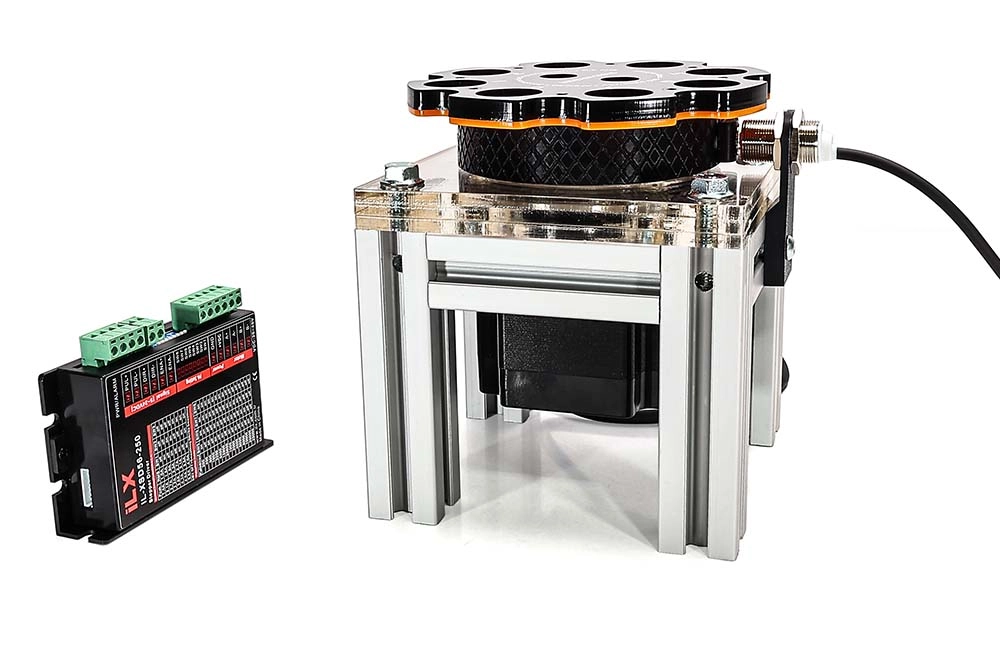

Sistem; yüksek torklu NEMA 34 step motor, step motor sürücü, M18 home sensörü, eksensel bilyalı rulmanlı yataklama ve 30x30 sigma profil alüminyum şase yapısıyla sağlam ve rijit bir çalışma sunar. Kompakt tasarım sayesinde step motor gövde içerisine minimum alan kaplayacak şekilde entegre edilmiştir.

Ürün Özellikleri

• ✔️ 8 istasyonlu döner tabla yapısına sahiptir.
• ✔️ Her istasyon arası 250 pulse mesafe olacak şekilde tasarlanmıştır.
• ✔️ PLC ile pozisyonlama ve indeksleme uygulamaları için uygundur.
• ✔️ Home bulma ve referans noktası belirleme deneyleri yapılabilir.
• ✔️ Step motor kontrollü otomasyon senaryoları için eğitim amaçlı kullanılabilir.
• ✔️ Kompakt gövde tasarımı sayesinde motor minimum alan kaplayacak şekilde yerleştirilmiştir.
• ✔️ Sağlam alüminyum şase yapısı ile rijit ve dayanıklı kullanım sunar.

Tabla ve Mekanik Yapı

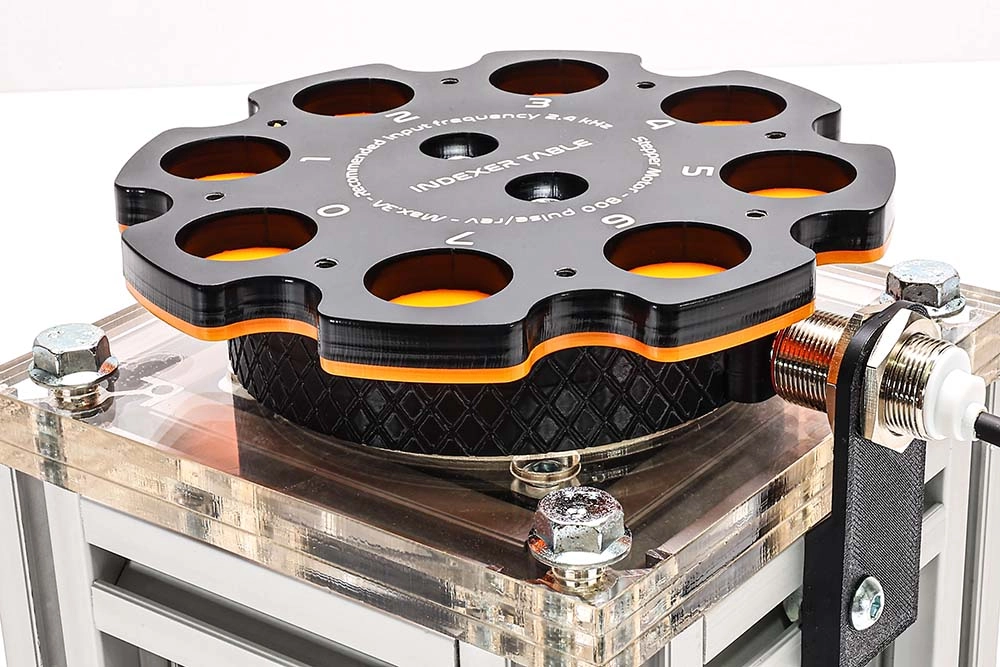

Döner tabla, eğitim ortamlarında uzun süreli kullanıma uygun olacak şekilde dayanıklı malzemelerden üretilmiştir. Katmanlı tabla yapısında 3 mm turuncu pleksi ve 8 mm siyah pleksi kullanılmıştır. Tabla üzerindeki istasyon numaraları ve açıklamalar lazer markalama ile işlenmiştir.

• ✅ Tabla yapısı: 3 mm turuncu pleksi + 8 mm siyah pleksi
• ✅ Üretim yöntemi: Lazer kesim ve lazer markalama
• ✅ İstasyon sayısı: 8 göz / 8 istasyon
• ✅ Yataklama: Eksensel bilyalı rulman
• ✅ Şase yapısı: 30x30 sigma profil alüminyum gövde
• ✅ Mekanik yapı: Sağlam, rijit ve yüksek yüke dayanıklı

Step Motor ve Sürücü Yapısı

Sistemde yüksek tork ihtiyacı için 4.5 Nm 6A NEMA 34 step motor kullanılmaktadır. Bu motor, döner tablanın kontrollü ve güçlü şekilde hareket ettirilmesini sağlar. Step motor sürücü ile birlikte kullanıldığında tabla istenilen istasyona hassas şekilde konumlandırılabilir.

• ✔ NEMA 34 step motor ile güçlü hareket sağlar.
• ✔ Motor modeli: İLX İL-XSM86-45N6A
• ✔ Motor torku: 4.5 Nm
• ✔ Motor akımı: 6A
• ✔ Step motor sürücü: 5.6A, 200 kHz, 24-48V DC
• ✔ Yüksek torklu motor yapısı sayesinde rijit çalışma imkanı sunar.

Home Sensörü ve Pozisyonlama

M18 home sensörü, döner tablanın başlangıç pozisyonunu bulmak için kullanılır. PLC programında home arama, sıfır noktası belirleme ve ardından istasyonlara göre adım adım pozisyonlama işlemleri gerçekleştirilebilir.

• 1️⃣ Home sensörü ile başlangıç noktası algılanabilir.
• 1️⃣ PLC programında referans alma uygulaması yapılabilir.
• 1️⃣ 8 farklı istasyon için konumlandırma senaryosu oluşturulabilir.
• 1️⃣ Her istasyon arası 250 pulse mantığıyla step motor kontrolü öğretilebilir.
• 1️⃣ Start, stop, home, ileri indeksleme ve istasyon seçme uygulamaları yapılabilir.

Eğitimde Kullanım Amaçları

Step motorlu döner tabla eğitim modülü, özellikle PLC eğitimi, step motor kontrolü ve otomasyon senaryoları için geliştirilmiştir. Öğrenciler bu sistem üzerinde hem temel step motor mantığını hem de gerçek endüstriyel uygulamalara benzer pozisyonlama işlemlerini deneyimleyebilir.

• ✅ PLC ile step motor kontrolü
• ✅ Home bulma ve referans noktası belirleme
• ✅ İstasyon bazlı pozisyonlama uygulamaları
• ✅ Pulse hesabı ve step motor yön kontrolü
• ✅ Sıralı otomasyon senaryoları
• ✅ Döner tabla indeksleme uygulamaları
• ✅ Sensör, motor ve sürücü entegrasyonu

Kullanım Alanları

Bu döner tabla sistemi, mesleki eğitim kurumları, teknik liseler, üniversite laboratuvarları, otomasyon eğitim merkezleri ve PLC uygulama atölyeleri için uygundur. Ayrıca gerçek makine otomasyonu mantığını küçük ölçekli bir eğitim düzeneği üzerinde göstermek isteyen kurumlar tarafından tercih edilebilir.

• ✔ Mesleki ve teknik eğitim laboratuvarları
• ✔ PLC eğitim setleri
• ✔ Step motor kontrol deneyleri
• ✔ Otomasyon uygulama atölyeleri
• ✔ Mekatronik eğitim sistemleri
• ✔ Endüstriyel otomasyon demonstrasyonları
• ✔ Döner tabla ve indeksleme eğitimi

Sistem Bileşenleri

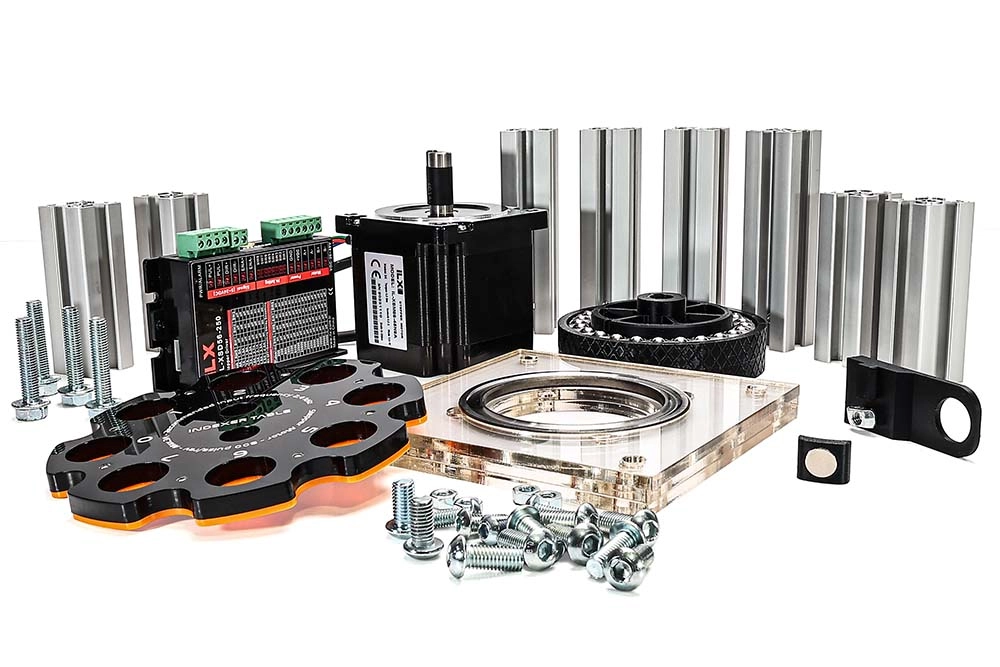

Ürün, step motorlu döner tabla uygulaması için gerekli temel mekanik ve elektriksel bileşenleri içeren bir eğitim ekipmanı olarak hazırlanmıştır. Sağlam şase, yataklı döner tabla, step motor, step motor sürücü ve home sensörü bir araya getirilerek kullanıma uygun bir yapı oluşturulmuştur.

• ✅ 8 istasyonlu döner tabla
• ✅ 4.5 Nm 6A NEMA 34 step motor
• ✅ 5.6A 200 kHz 24-48V DC step motor sürücü
• ✅ M18 home sensörü
• ✅ Eksensel bilyalı rulmanlı yataklama
• ✅ 30x30 sigma profil alüminyum şase
• ✅ Montaj elemanları ve mekanik bağlantı parçaları

Neden Step Motorlu 8 İstasyonlu Döner Tabla?

Step Motorlu Döner Tabla – 8 İstasyonlu, öğrencilerin PLC ile hareket kontrolü mantığını uygulamalı olarak öğrenebilmesi için güçlü bir eğitim çözümüdür. 8 istasyonlu yapısı sayesinde gerçek üretim makinelerinde kullanılan indeksleme ve pozisyonlama mantığı sade, anlaşılır ve öğretici bir sistem üzerinde gösterilebilir.

Yüksek torklu step motor, sağlam alüminyum şase, eksensel bilyalı rulmanlı yataklama ve lazer markalamalı tabla yapısı sayesinde uzun ömürlü, dayanıklı ve profesyonel görünümlü bir eğitim ekipmanı sunar. PLC, step motor sürücü, sensör ve mekanik hareket konularını tek sistem üzerinde birleştirmek isteyen eğitim kurumları için ideal bir çözümdür.
