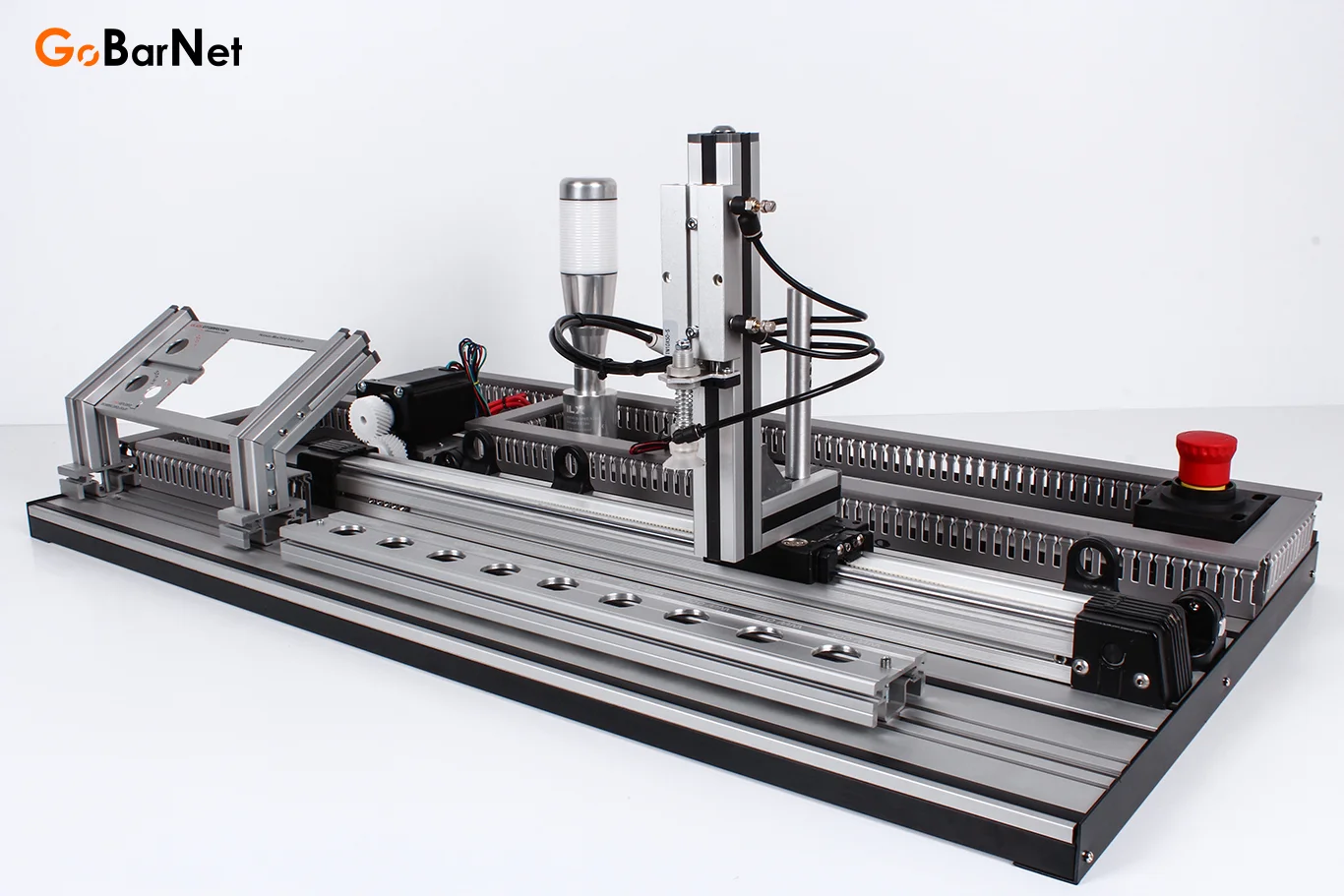

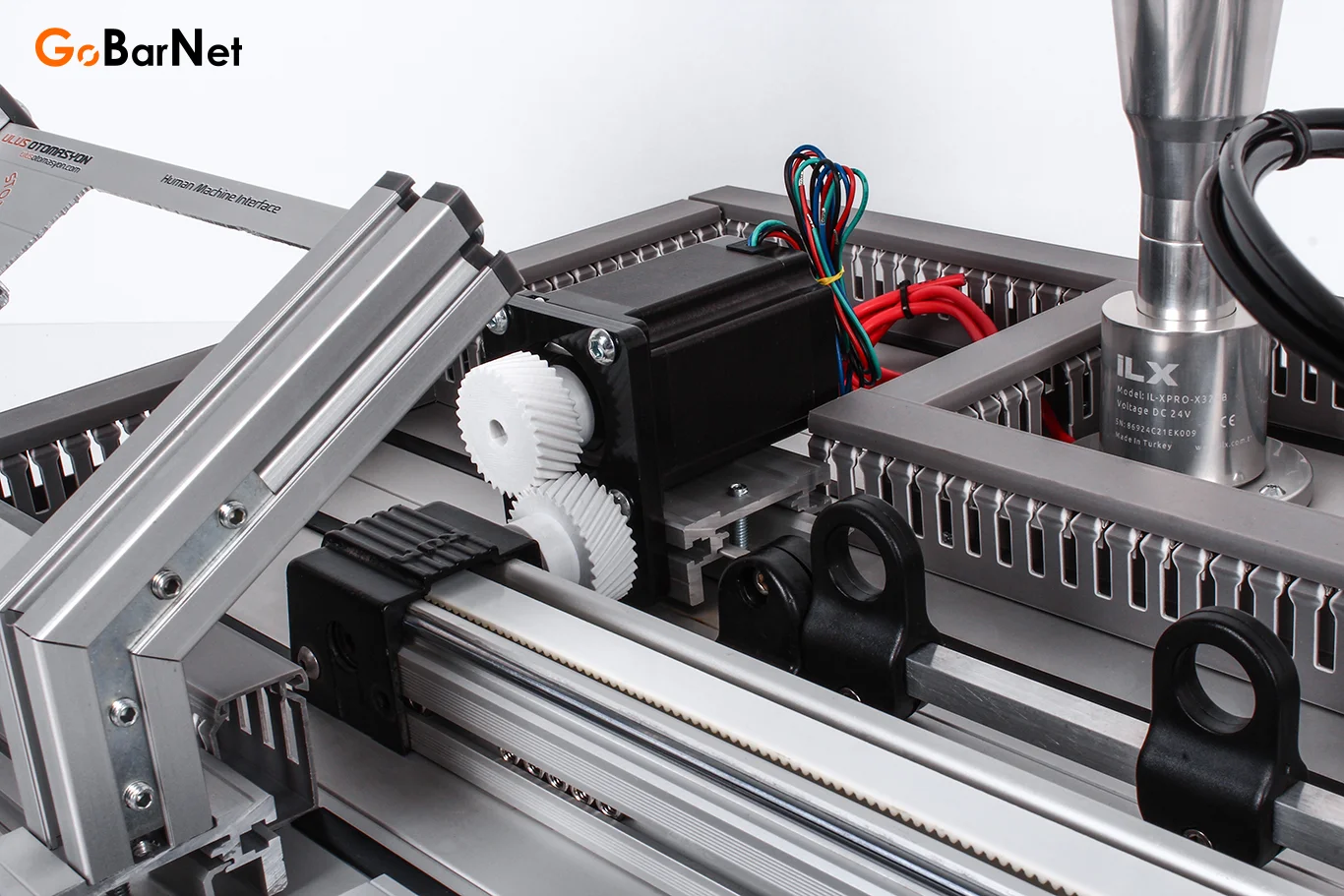

Step motor eğitim setinde step motorun dairesel hareketini doğrusal harekete dönüştüren lineer modül kullanılmıştır. Step motor ile lineer modül arasındaki tahrik mekanizması helis dişliler ile gerçekleştirilmektedir. Metal helis dişliler özel üretim olduğundan dolayı pahalı dişlilerdir. Ekonomik çözüm olması için helis dişlileri hassas bir şekilde 3D yazıcı ile imal ettik. 3D ile yapılan helis dişlileri uzun süre test ettik ve herhangi bir sorunla karşılaşmadık.

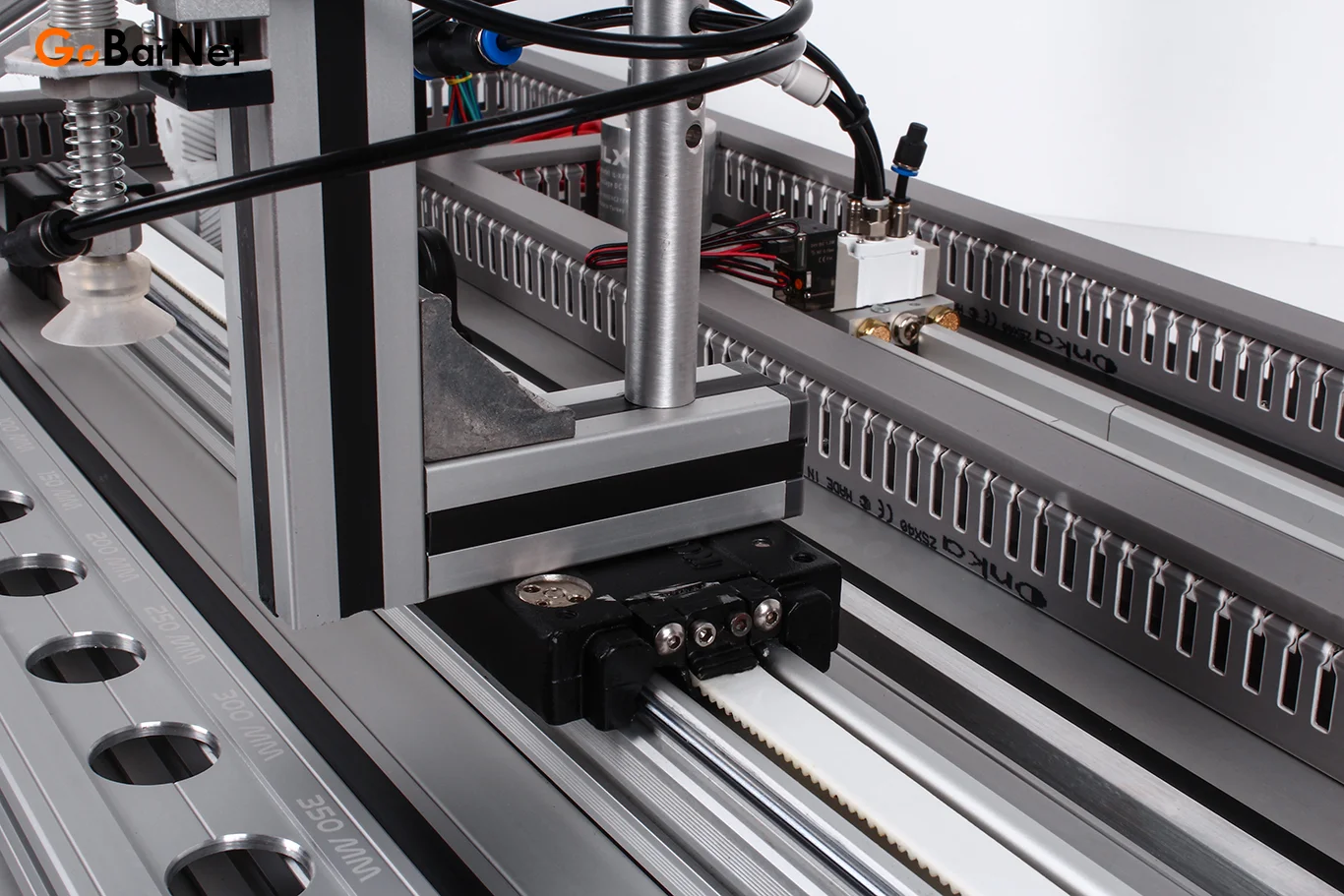

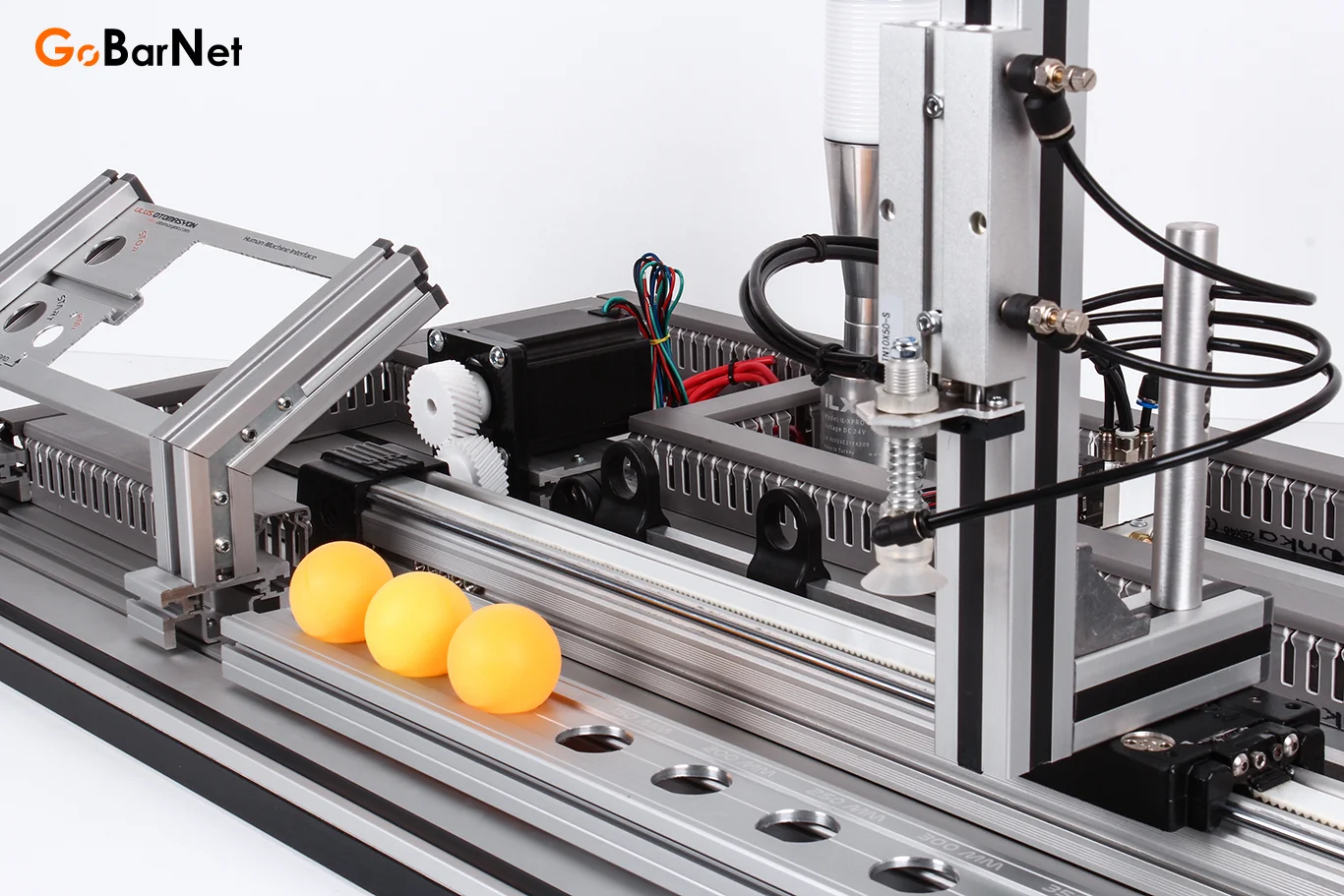

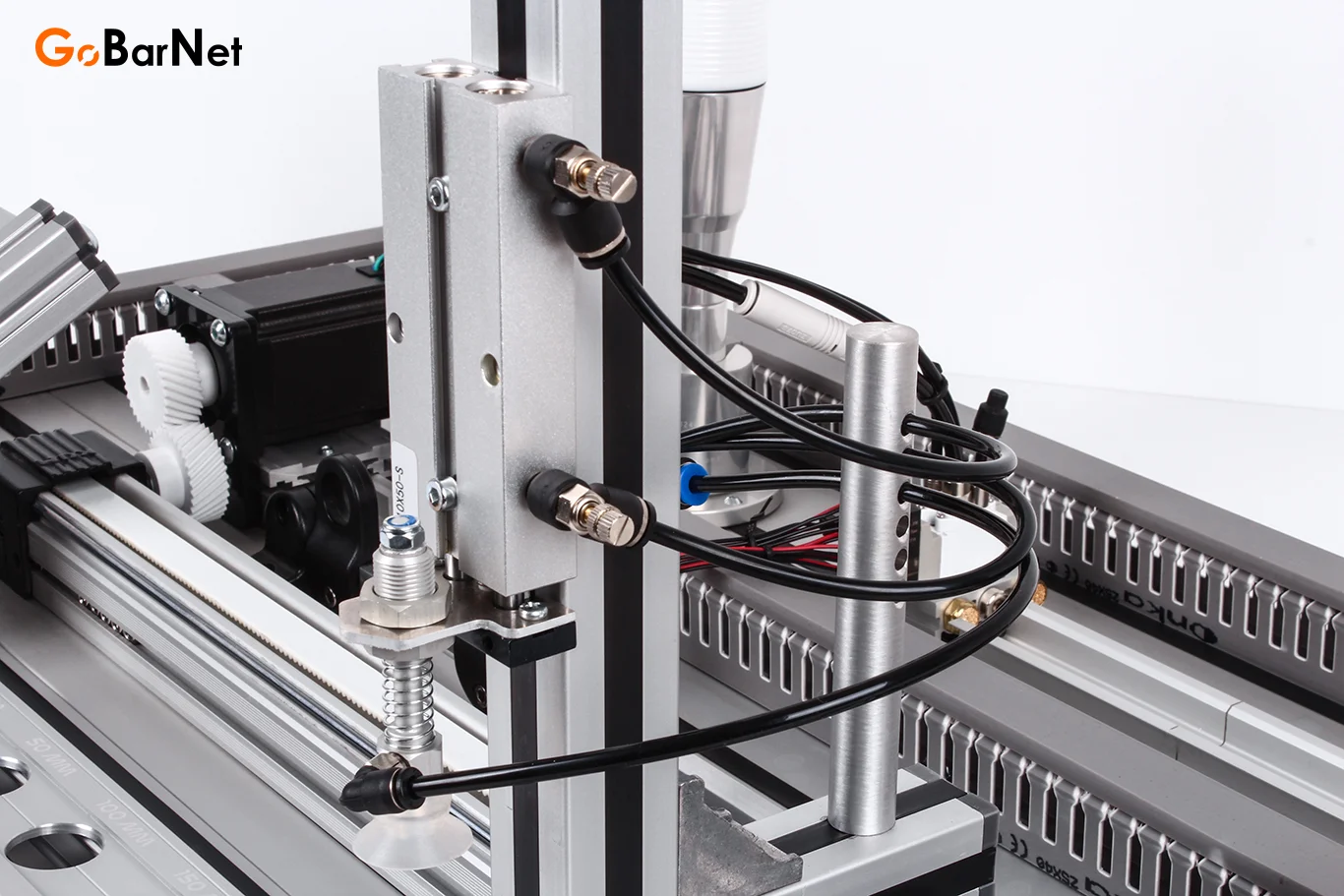

Lineer modül üzerinde yüksekliği ayarlanabilir ikiz milli silindir ve ucunda amortisörlü vakum pedi bulunmaktadır. Bu parça alma bırakma ünitesi ile haznelerdeki deney parçalarını vakum ile tutup bırakma işlemi gerçekleştirilebilmektedir. Parça alma bırakma ünitesi ileri geri yönde ayarlanabilmektedir. Parça alma-bırakma ünitesi, deney parçası üzerinde Y ve Z eksenlerinde merkezleme ayarı sağlanabilmektedir.

Lineer modül üzerinde sağ-sol limitler ve sıfır noktası (home) bulma sensörleri için montaj ekipmanları bulunmaktadır. Sensör montaj ekipmanlarının konumlarını ileri-geri yönde değiştirebilirsiniz.

Bu ürün sipariş üzerine özel üretim olduğu için iadesi yoktur. Sorularınız varsa, satın almadan önce muhakkak iletişime geçiniz. Ürünün hazırlanma süresi maksimum 3 iş günüdür. ÜRÜN ELEKTRİKSEL BAĞLANTI YAPILMADAN MEKANİK AKSAMI TAM MONTAJLI GÖNDERİLİR.

Ürün Özellikleri:

1. ✅ Lineer Modül: 710 mm uzunluğunda. Hareketli tablası 1 turda 75 mm ilerleme sağlar. 1 modül - Helis dişli takılıdır.
2. ✅Step Motor: Nema 23, 2.2 Nm, 1 modül - Helis dişli takılıdır. Motor konumu, montaj kızağı sayesinde sağ-sol hareket ettirilebilir. Bulunduğu yerden tamamen sökülebilir ve kolayca takılabilir.
3. ✅Parça Alma-Bırakma Ünitesi: Hareketli tabla üzerine takılı, amortisörlü vakum pedli. Z ve Y eksenlerindeki konumu ayarlanabilir.
4. ✅Sensör Montajı: Sağ-sol ve home sensörleri için 3 adet M18 sensör monte edilebilir.
5. ✅M5 Serisi Valf Adası: M5 serisi 2'li valf adası.
6. ✅HMI Paneli: 4.3 inch HMI'nin monte edilebildiği, 1 start ve 1 stop buton takılabilen, UV baskılı renkli açıklamalara yer verilen, eloksal kaplı alüminyum kontrol panelidir.
7. ✅İkaz Lambası: Pro serisi ikaz lambası. 3 Renk ve 1 sesli ikaza sahiptir.
8. ✅Acil Stop Buton Kutusu: Acil durdurma veya besleme için kullanabileceğiniz buton kutusudur.
9. ✅Kablo Kanalları ve Ray: Ölçüsünde kesilmiş kablo kanalları ve alüminyum ray eğitim seti üzerinde monte edilerek gönderilir.

Teknik Detaylar:

1. ✔ Gövde Yapısı: Eğitim setleri için özel imal edilmiş, eloksal kaplı alüminyum T-slot profil tabla.
2. ✔ Boyutlar: Masaüstü kullanım için uygun, kompakt ve taşınabilir yapı. UxGxY = 910 x 480 x 300 mm

Kullanım Alanları:

1. ✔ Elektrik-Elektronik ve Mekatronik bölümleri
2. ✔ Teknik liseler, MYO’lar ve mesleki eğitim merkezleri
3. ✔ Ar-ge merkezleri
4. ✔ Fabrikaların eğitim bölümleri

Teslimat Bilgisi:

1. ✔ Step motor eğitim seti tamamen alüminyum platform üzerine kurulmuş ve özel bağlantı ekipmanları kullanılarak montajı gerçekleştirilmiştir. Ürün mekanik montajı yapılmış şekilde gönderilecektir. Mekanik montajı hassas şekilde yapılmış, profesyonel eğitim setidir.
2. ✔ Ürün özel ağaç kasa içerisinde gönderilmektedir.
3. ✔ Ürünle birlikte Siemens, Delta ve Kinco PLC ile yapılmış bağlantı proje çizimleri gönderilmektedir.

Ürün içeriğinde PLC, röle, buton, ray klemens, kaçak akım rölesi, güç kaynağı, sigorta, kablo, kablo yüksüğü gibi ekipmanlar ürüne dahil değildir. İstediğiniz marka ve model PLC cihazı kullanabilirsiniz.

PLC Cihazına Bağlanacak Giriş Çıkış Sayısı:

1. ✔ Giriş Sayısı: 5 Giriş (1 Stop, 1 start, 3 indüktif sensör)
2. ✔Çıkış Sayısı: 8 Çıkış (Motor ileri ve geri, 2 adet valf, 3 renk ve 1 buzzer)
3. ✔ İkaz lambası PNP çıkış bağlantısını destekler.
4. ✔ Valfler NPN ve PNP çıkış bağlantısını destekler.
5. ✔ Step motor sürücü NPN ve PNP çıkış bağlantısını destekler.
