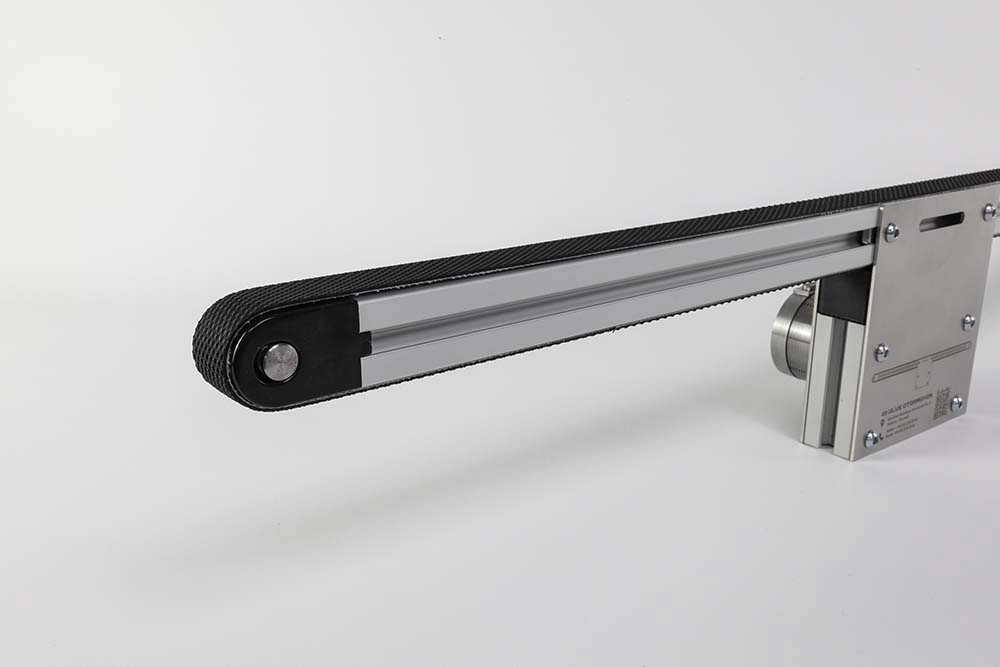

Step Motorlu Mini Konveyör Bant | 835 mm NEMA23 Motorlu

Step Motorlu Mini Konveyör Bant, endüstriyel otomasyon, robotik uygulamalar, PLC eğitim setleri ve laboratuvar çalışmaları için tasarlanmış kompakt bir taşıma sistemidir. Alüminyum ve paslanmaz çelik malzemelerden imal edilen konveyör, NEMA23 step motoru sayesinde kontrollü hareket gerektiren uygulamalarda kullanılabilir.

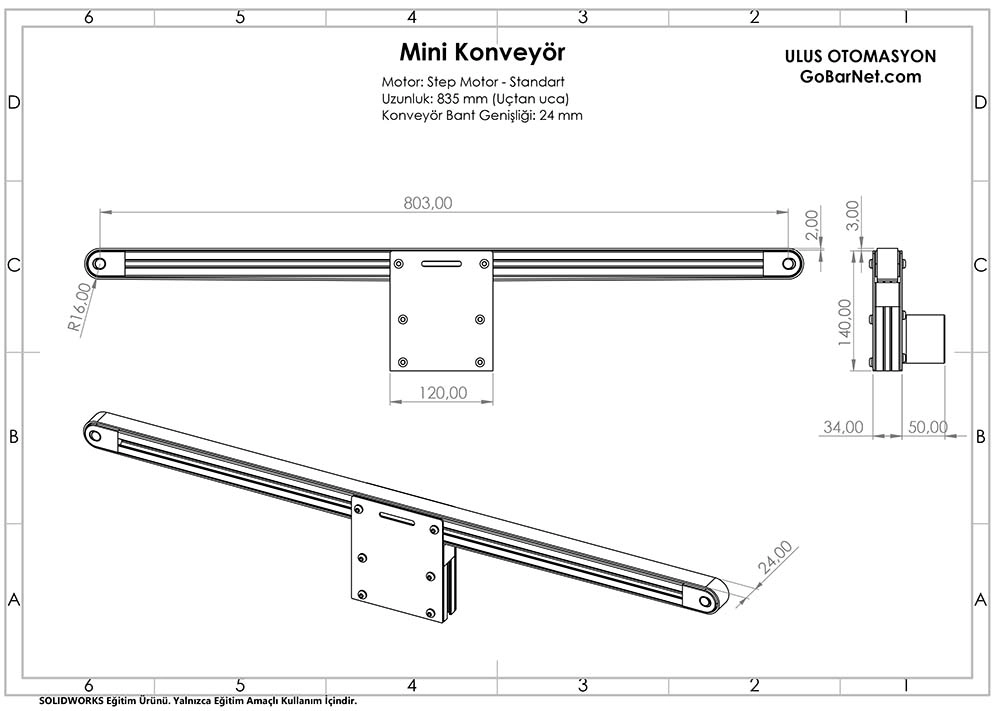

Standart modelin toplam uzunluğu 835 mm, konveyör genişliği 30 mm, bant genişliği ise 24 mm olarak tasarlanmıştır. Projenizin ihtiyaçlarına göre farklı uzunluklarda özel imalat yapılabilmektedir.

ULUS OTOMASYON tarafından tasarlanan ve üretilen mini konveyör, modüler mekanik yapısı, konumu değiştirilebilir motoru, kolay bakım özellikleri ve yardımcı ekipman montajına uygun profili sayesinde farklı otomasyon projelerinde kullanılabilir.

Mini Konveyörün Öne Çıkan Özellikleri

• ✔️ 835 mm standart uzunluk ve özel ölçülerde üretim seçeneği.
• ✔️ 30 mm konveyör genişliği ve 24 mm bant genişliği.
• ✔️ Alüminyum ve paslanmaz çelik malzemelerden imal edilen mekanik yapı.
• ✔️ 30x30 mm sigma profil taşıyıcı gövde.
• ✔️ Konveyör boyunca konumu değiştirilebilen step motor.
• ✔️ Sensör, enkoder ve yardımcı ekipmanların montajına uygun kanal yapısı.
• ✔️ Kolay sökülebilen kapaklar ve bakım yapılabilir mekanik tasarım.
• ✔️ Endüstriyel otomasyon ve eğitim uygulamaları için uygun yapı.

Teknik Özellikler

• ✅ Ürün tipi: Step motorlu mini konveyör bant
• ✅ Üretici: ULUS OTOMASYON
• ✅ Standart uzunluk: 835 mm
• ✅ Konveyör genişliği: 30 mm
• ✅ Bant genişliği: 24 mm
• ✅ Taşıyıcı profil: 30x30 mm sigma profil
• ✅ Gövde malzemesi: Alüminyum ve paslanmaz çelik
• ✅ Motor tipi: Hybrid step motor
• ✅ Motor serisi: 23LM-C
• ✅ Motor gövdesi: NEMA23
• ✅ Motor flanş ölçüsü: 56,4 mm
• ✅ Motor bağlantısı: 4 kablolu
• ✅ Maksimum motor akımı: 2 A
• ✅ Belirtilen maksimum taşıma yükü: 1 kg
• ✅ Motor konumu: Konveyör boyunca değiştirilebilir
• ✅ Özel üretim: Farklı uzunluklarda imalat yapılabilir

NEMA23 Step Motorlu Konveyör

Mini konveyörde 23LM-C serisi NEMA23 hybrid step motor kullanılmaktadır. 56,4 mm flanş ölçüsüne sahip olan motor, 4 kablolu bağlantı yapısındadır ve maksimum 2 A motor akımına sahiptir.

Step motor teknolojisi, uygun sürücü ve kontrol sistemiyle birlikte kullanıldığında konveyörün dönüş hızının ve hareket yönünün kontrol edilmesini sağlar. PLC ve hareket kontrol sistemleriyle gerçekleştirilecek uygulamalarda motorun adım yapısından yararlanılarak konveyör hareketi programlanabilir.

• ✔️ NEMA23 hybrid step motor kullanılmıştır.
• ✔️ Maksimum motor akımı 2 A'dir.
• ✔️ İleri ve geri hareket kontrolüne uygundur.
• ✔️ Uygun sürücüyle hız kontrolü yapılabilir.
• ✔️ PLC ve farklı hareket kontrol sistemleriyle kullanılabilir.

1 kg Taşıma Kapasitesi

Standart modelde kullanılan 23LM-C serisi step motor ile belirtilen maksimum taşıma yükü 1 kg olarak belirlenmiştir. Bu model; küçük parçaların taşınması, sensör uygulamaları, robotik deneyler ve eğitim amaçlı konveyör sistemleri için geliştirilmiştir.

Daha ağır yüklerin taşınması gereken uygulamalarda servo motorlu, DC motorlu veya farklı step motor seçeneklerine sahip mini konveyör modellerimiz incelenebilir.

• ✅ Standart motorla belirtilen maksimum yük: 1 kg
• ✅ Küçük parça taşıma uygulamalarında kullanılabilir.
• ✅ Sensör ve robotik otomasyon deneyleri için uygundur.
• ✅ Daha yüksek yük gereksinimleri için farklı motor seçenekleri değerlendirilebilir.

Ayarlanabilir Motor Konumu

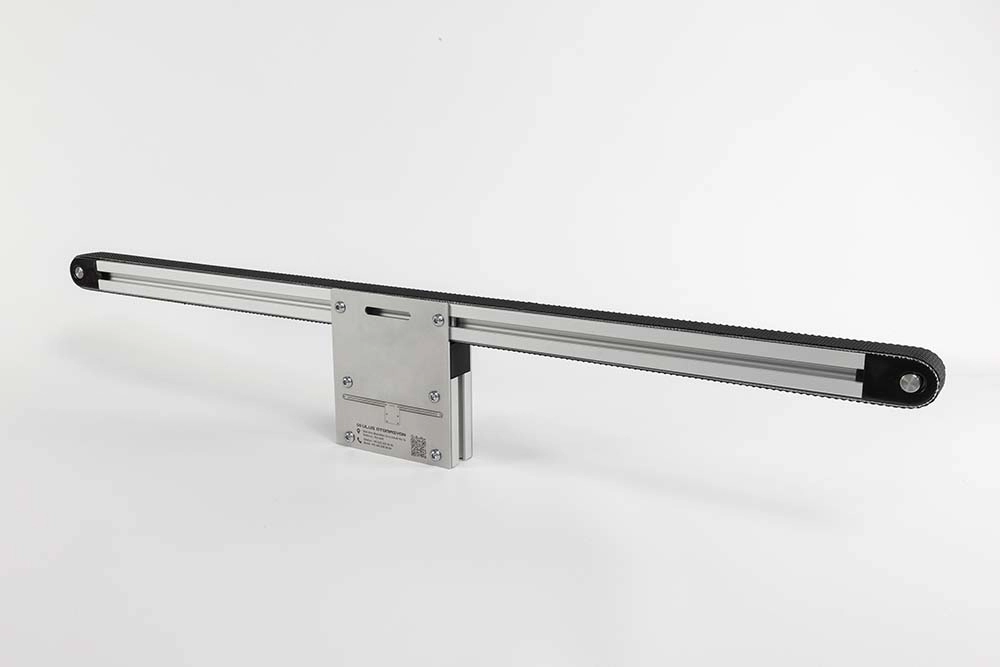

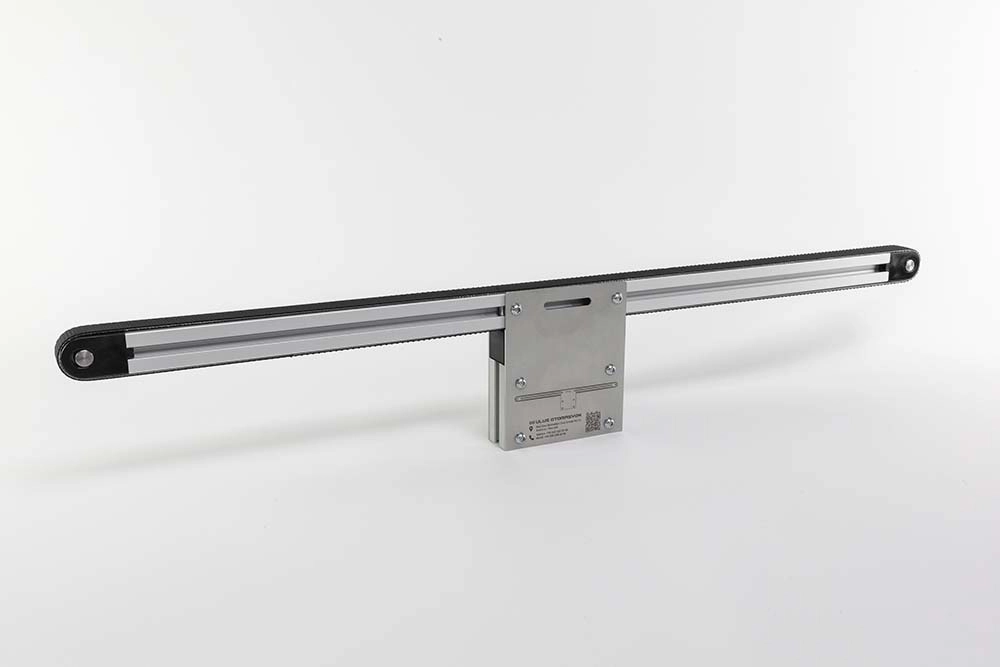

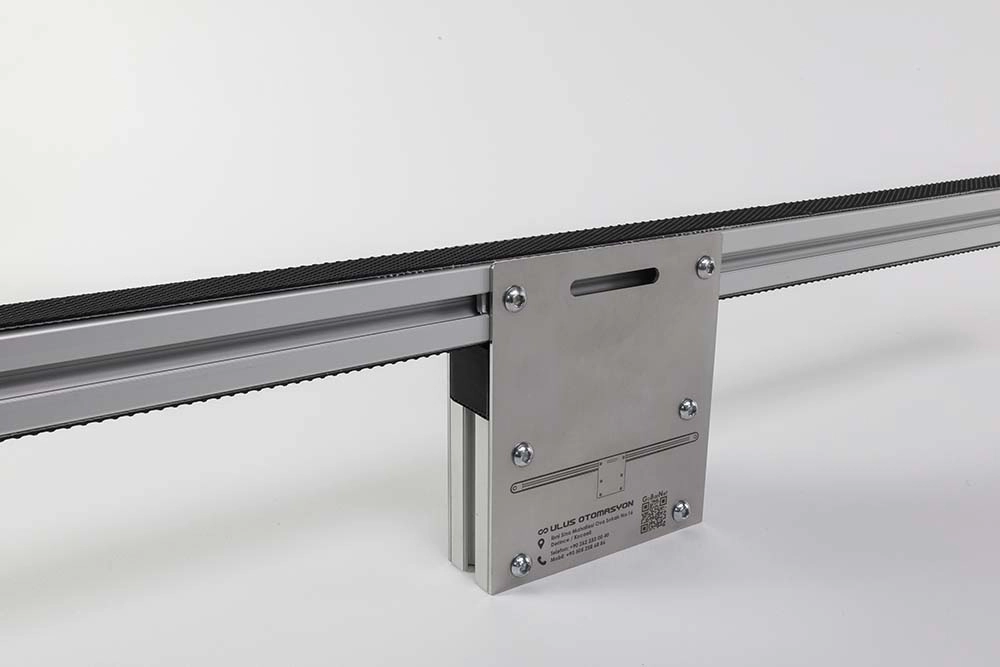

Mini konveyörün önemli özelliklerinden biri, motorun konveyör boyunca farklı noktalara yerleştirilebilmesidir. Standart ürün görsellerinde motor orta konumda gösterilmektedir. Ancak uygulamanın mekanik yerleşimine göre motorun konumu değiştirilebilir.

Bu özellik, konveyörün robotik sistemler, eğitim setleri, masaüstü otomasyon uygulamaları ve farklı mekanik düzeneklerle birlikte kullanılmasını kolaylaştırır.

• ✔️ Motor konveyör boyunca farklı noktalara yerleştirilebilir.
• ✔️ Uygulamaya göre mekanik yerleşim düzenlenebilir.
• ✔️ Robotik ve mekatronik sistemlere entegrasyonu kolaylaştırır.
• ✔️ Kompakt mekanik düzenekler oluşturulmasına yardımcı olur.

30x30 Sigma Profil ve Yardımcı Ekipman Montajı

Konveyörün taşıyıcı gövdesinde 30x30 mm sigma profil kullanılmaktadır. Profil kanalında yer alan 8 adet M6 dikdörtgen somun, farklı yardımcı ekipmanların konveyör üzerine bağlanabilmesini sağlar.

Bu bağlantı sistemi sayesinde sensör montaj aparatları, rotary enkoder modülleri ve farklı otomasyon ekipmanları konveyör üzerine kolayca monte edilebilir. Ekipmanların konumu uygulamaya göre değiştirilebilir.

• ✅ Taşıyıcı gövde 30x30 mm sigma profilden imal edilmiştir.
• ✅ Profil kanalında 8 adet M6 dikdörtgen somun bulunmaktadır.
• ✅ Sensör montaj aparatları kolayca bağlanabilir.
• ✅ Rotary enkoder modülleri monte edilebilir.
• ✅ Yardımcı ekipmanların konumları değiştirilebilir.
• ✅ Farklı otomasyon uygulamaları için modüler bağlantı imkanı sunar.

Kolay Montaj ve Gizli Bağlantı Sistemi

Mini konveyör, ürünle birlikte verilen köşe bağlantı aparatları sayesinde çalışma masasına, eğitim seti platformuna veya uygun bir mekanik yüzeye monte edilebilir.

Daha sağlam ve profesyonel bir montaj için 90 mm aralıkla açılan iki delik üzerinden M8 cıvatalarla gizli bağlantı yapılabilir. Bu yöntem, özellikle sabit montaj gerektiren makine ve otomasyon uygulamalarında tercih edilebilir.

• ✔️ Köşe bağlantı aparatlarıyla kolay montaj yapılabilir.
• ✔️ Alternatif olarak gizli bağlantı yöntemi kullanılabilir.
• ✔️ Gizli bağlantı için 90 mm delik aralığı kullanılır.
• ✔️ M8 cıvata ile sabit montaj gerçekleştirilebilir.
• ✔️ Eğitim setleri ve endüstriyel uygulamalara uygun bağlantı seçenekleri sunar.

Kolay Bakım ve Sökülebilir Mekanik Tasarım

ULUS OTOMASYON mini konveyör, bakım ve servis işlemleri dikkate alınarak tasarlanmıştır. Konveyörün ön ve arka kapakları kolayca sökülebilir. Motorun sökülebilir olması da bakım ve mekanik kontrol işlemlerini kolaylaştırır.

Modüler mekanik yapı sayesinde konveyörün temel bileşenlerine ulaşmak ve gerekli bakım işlemlerini gerçekleştirmek mümkündür.

• ✅ Sökülebilir ön ve arka kapaklara sahiptir.
• ✅ Step motor kolayca sökülebilir.
• ✅ Mekanik kontrol ve bakım işlemleri yapılabilir.
• ✅ Modüler yapı servis işlemlerini kolaylaştırır.
• ✅ Eğitim ve endüstriyel uygulamalarda bakım kolaylığı sunar.

Özel Ölçülerde Mini Konveyör İmalatı

Standart mini konveyör uzunluğu 835 mm olarak belirlenmiştir. Bununla birlikte farklı çalışma alanları ve makine tasarımları için özel uzunluklarda mini konveyör imalatı yapılabilmektedir.

Özel ölçü talepleriniz için sipariş öncesinde bizimle iletişime geçerek projenizin gerektirdiği konveyör uzunluğunu bildirebilirsiniz.

• ✔ Standart konveyör uzunluğu: 835 mm
• ✔ Farklı uzunluklarda özel üretim yapılabilir.
• ✔ Projeye uygun mekanik yerleşim planlanabilir.
• ✔ Eğitim setleri ve özel makine projelerine uygun konveyör hazırlanabilir.

Step Motor Sürücü Dahil Değildir

ÖNEMLİ: Mini konveyör ile birlikte step motor verilmektedir ancak step motor sürücü ürün fiyatına dahil değildir. Motoru çalıştırmak için uygun özelliklere sahip bir step motor sürücü kullanılması gerekmektedir.

Step motor sürücünüz bulunmuyorsa aşağıdaki ürünümüzü ayrıca satın alabilirsiniz:

Step Motor Sürücü 5.6A 200 kHz 24-48V DC İL-XSD56-250

• ✅ Konveyör üzerinde NEMA23 step motor bulunmaktadır.
• ✅ Step motor sürücü ayrıca satın alınmalıdır.
• ✅ Motor maksimum akımı 2 A'dir.
• ✅ Sürücü akım ayarı motor özelliklerine uygun yapılmalıdır.
• ✅ Kontrol sisteminin sürücüyle uyumlu olması gerekir.

PLC Kullanmadan Mini Konveyör Nasıl Çalıştırılır?

Mini konveyörü PLC kullanmadan çalıştırmak istiyorsanız ULUS OTOMASYON tarafından geliştirilen Step Motor Kontrol Kartı ürünümüzü tercih edebilirsiniz.

Bu kontrol kartı, uygun step motor sürücüsüne PULSE ve DIR sinyalleri göndererek motorun ileri ve geri yönde çalıştırılmasını sağlar. Kart üzerindeki potansiyometre sayesinde motorun dönüş hızı ayarlanabilir.

Step Motor Kontrol Kartı | PLC'siz İleri Geri ve Hız Kontrolü

DİKKAT: Step Motor Kontrol Kartı, step motor sürücüsünün yerine geçmez. PLC kullanmadan çalıştırmak isteyen kullanıcıların hem Step Motor Kontrol Kartı hem de Step Motor Sürücü kullanmaları gerekmektedir.

• ✔️ PLC kullanılmadan mini konveyör çalıştırılabilir.
• ✔️ İleri ve geri hareket kontrolü yapılabilir.
• ✔️ Potansiyometre ile hız ayarlanabilir.
• ✔️ PLC pals programlama bilgisi gerektirmez.
• ✔️ Step Motor Kontrol Kartı ve Step Motor Sürücü ayrı ürünlerdir.

Sensör ve Rotary Enkoder Montajı

Mini konveyör, sensör ve rotary enkoder gibi yardımcı otomasyon ekipmanlarının kolayca monte edilebilmesi için tasarlanmıştır. Sigma profil kanalında bulunan M6 somunlar sayesinde farklı aksesuarlar konveyör boyunca istenilen noktaya yerleştirilebilir.

Sensör montaj aparatları, sensörlü hazır montaj braketleri ve rotary enkoder modüllerini incelemek için aşağıdaki kategorimizi ziyaret edebilirsiniz.

Mini Konveyör Yardımcı Ürünleri | Aksesuar ve Ekipmanlar

• ✅ Optik sensör montajı yapılabilir.
• ✅ Endüktif sensör montajı yapılabilir.
• ✅ Rotary enkoder modülü bağlanabilir.
• ✅ Sensör konumları konveyör boyunca değiştirilebilir.
• ✅ PLC ve robotik otomasyon uygulamaları için yardımcı ekipmanlar kullanılabilir.

Mini Konveyör ile Kullanılabilecek Sensörler

Konveyör üzerinde parça algılama, ürün geçiş kontrolü, konum takibi ve otomasyon uygulamaları gerçekleştirmek için farklı sensörler kullanılabilir. Algılanacak parçanın malzemesine ve uygulamanın gereksinimlerine göre uygun sensör tipi seçilmelidir.

Konveyör ile birlikte kullanılabilecek sensörleri incelemek için aşağıdaki kategorimizi ziyaret edebilirsiniz.

Endüstriyel Sensörler | Optik, İndüktif ve Kapasitif Sensörler

• ✔ Optik sensörlerle ürün geçişi algılanabilir.
• ✔ Endüktif sensörlerle metal parça kontrolü yapılabilir.
• ✔ Uygun kapasitif sensörlerle farklı malzemeler algılanabilir.
• ✔ Rotary enkoder ile bant ilerleme bilgisi alınabilir.
• ✔ PLC veya robot kontrol sistemleriyle ürün takip uygulamaları geliştirilebilir.

PLC ve Robotik Otomasyon Uygulamaları

Step motorlu mini konveyör, PLC ve robot kontrol sistemleriyle birlikte kullanılarak farklı otomasyon senaryolarının geliştirilmesine imkan sağlar. Uygun step motor sürücü, sensör ve kontrol ekipmanlarıyla birlikte programlanabilir taşıma sistemleri oluşturulabilir.

• ✅ PLC ile konveyör ileri ve geri hareket kontrolü
• ✅ Step motor hız kontrolü uygulamaları
• ✅ Sensör destekli ürün algılama ve durdurma
• ✅ Enkoder ile bant ilerleme takibi
• ✅ Robotik parça alma ve bırakma uygulamaları
• ✅ Uygun robot ve kontrol sistemiyle konveyör takip uygulamaları

Kullanım Alanları

NEMA23 step motorlu mini konveyör bant, kompakt yapısı ve modüler tasarımı sayesinde eğitim, araştırma, prototip geliştirme ve endüstriyel otomasyon uygulamalarında kullanılabilir.

• ✔️ PLC eğitim setleri
• ✔️ Robotik ve mekatronik uygulamalar
• ✔️ Endüstriyel otomasyon laboratuvarları
• ✔️ Küçük parça taşıma sistemleri
• ✔️ Sensör destekli ayırma ve sayma uygulamaları
• ✔️ Rotary enkoder ve hareket kontrol deneyleri
• ✔️ Robotik konveyör takip uygulamaları
• ✔️ Özel makine ve prototip geliştirme projeleri

Sipariş Öncesi Önemli Bilgiler

Mini konveyör satın almadan önce taşıma kapasitesi, motor özellikleri, kontrol yöntemi ve ihtiyaç duyulan yardımcı ekipmanlar değerlendirilmelidir.

• ✅ Standart konveyör uzunluğu 835 mm olarak üretilmektedir.
• ✅ Farklı uzunluklar için özel imalat talebinde bulunabilirsiniz.
• ✅ Standart motorla belirtilen maksimum yük 1 kg değerindedir.
• ✅ Step motor sürücü ürün fiyatına dahil değildir.
• ✅ PLC'siz çalıştırmak için Step Motor Kontrol Kartı ve Step Motor Sürücü birlikte kullanılmalıdır.
• ✅ Sensör, enkoder ve diğer yardımcı ekipmanlar ihtiyaca göre ayrıca seçilebilir.

Neden ULUS OTOMASYON Step Motorlu Mini Konveyör?

ULUS OTOMASYON Step Motorlu Mini Konveyör, kompakt mekanik yapısı, 30x30 mm alüminyum sigma profili, paslanmaz çelik bileşenleri, NEMA23 step motoru ve kolay bakım özellikleriyle farklı otomasyon uygulamalarına uyarlanabilir.

Motor konumunun değiştirilebilmesi, yardımcı ekipman montajına uygun M6 somun kanalları, alternatif sabitleme yöntemleri ve özel uzunluklarda üretim seçeneği sayesinde eğitim setleri, robotik sistemler ve endüstriyel otomasyon projeleri için esnek bir konveyör çözümü sunar.
