Siemens S7 1212 PLC Modülü

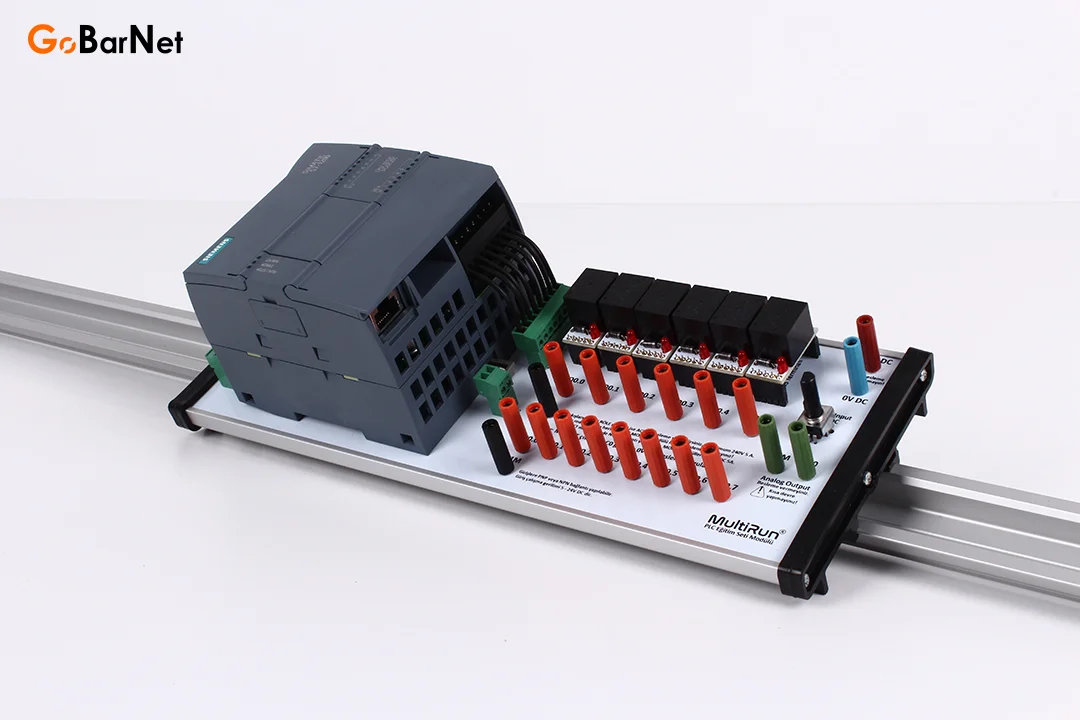

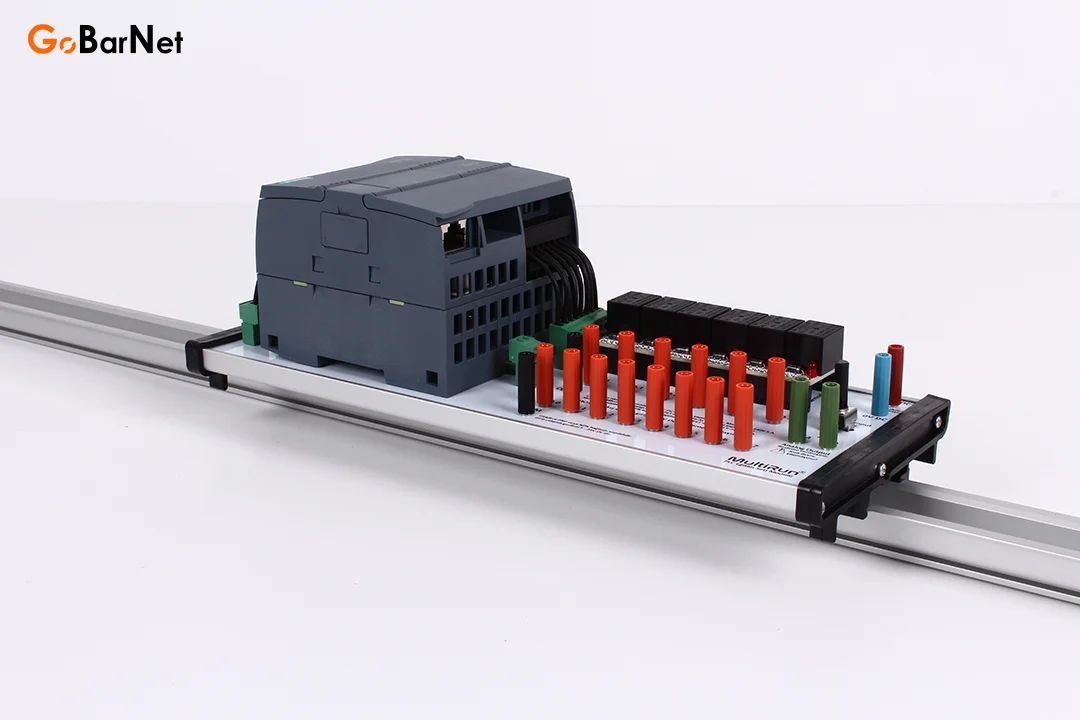

Siemens S7 1212 DC/DC/DC PLC kullanılarak test ve eğitim amaçlı üretilmiş, raya monte edilebilir, estetik, sağlam ve kullanışlı PLC modülüdür.

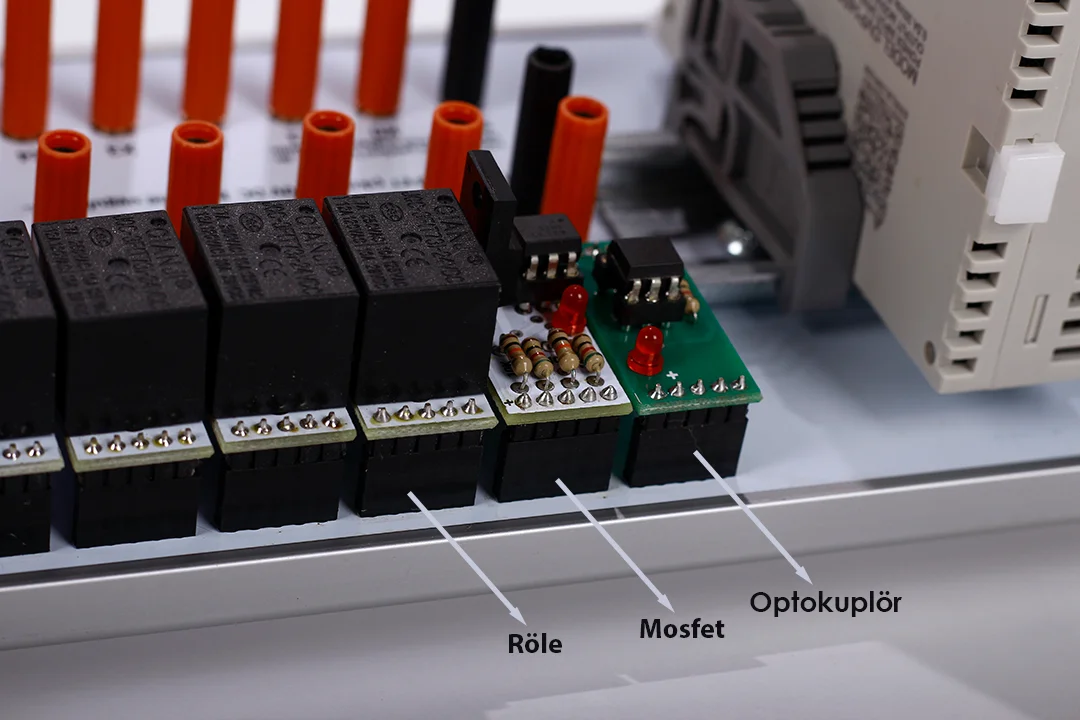

Transistör çıkışlı S7 1212 PLC kullanılarak oluşturulan bu modül, raya monte edilebilir, eğitim setlerinde veya test cihazlarında kullanılabilir. Siemens PLC modülünün transistör çıkışları röle kartı ile koruma altına alınmıştır. Röle kartı, bağlantı deneylerinde yapılacak hatalara karşı PLC çıkışlarını korur ve sök / tak özelliği sayesinde Optokuplör kartı veya mosfet kartı takılabilir.

S7 1212 PLC'nin tüm uçları born klemenslere çıkartılmıştır. Girişler NPN ve PNP bağlantıyı destekler. Çıkışlara röle kartı takılıysa AC veya DC yük bağlanabilir. Mosfet ve optokuplör kartı takılıyken, çıkışlar sadece NPN bağlantıyı destekler.

Özellikle transistör çıkışlı PLC'ler ile bağlantı deneylerinde öğrenci, kursiyer, teknik elemanın hatasından veya kontrol edilmek istenen ürünün arızalı olmasından kaynaklanan durumlarda PLC'nin transistör çıkışı hemen arızalanacaktır. Röle kartı bu hataların yaşanmasını engeller ve kullanıcıyı yüklü bir maliyetten kurtarır.

Özellikleri:

✔ Test Kablosu Uyumu: 4mm
✔ Born Klemens: Metrik Serisi, standart, emniyetli test kablosu veya ölçü aleti probu bağlanabilir.
✔ Besleme Gerilimi: 24V DC

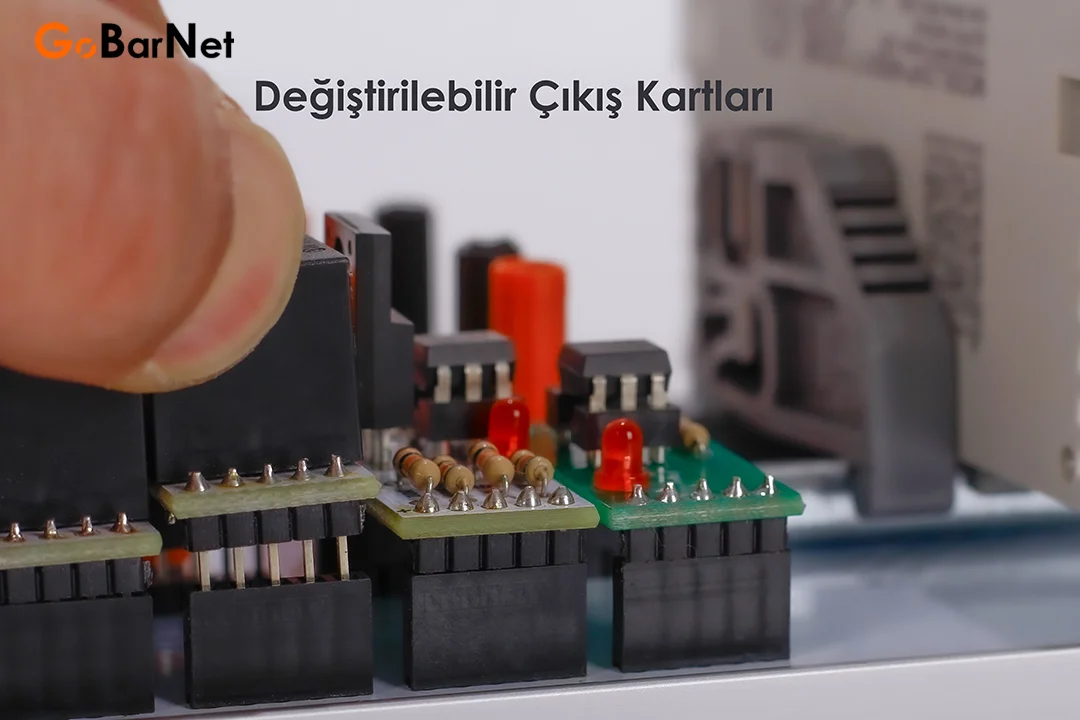

✔ Çıkış Tipi: Röle, Mosfet veya optokuplör ile değiştirilebilir.
✔ Optokuplör Anahtarlama Frekansı: 20 kHz
✔ Mosfet Anahtarlama Frekansı: 1.6 kHz
✔ Dijital Giriş Sayısı: 8
✔ Analog Giriş Sayısı: 1 (modül üzerindeki potansiyometre ile uygulamalar yapılabilir. analog giriş için ek güç kaynağı gerektirmez.)
✔ Dijital Çıkış Sayısı: 6 (röle korumalı, AC veya DC yük bağlanabilir)
✔ Analog Çıkış Sayısı: 1 adet ±10 V 12 Bit veya 0-20 mA 11 Bit (PLC üzerine SB 1232 ek modül takılıdır)
✔ Elektronik Profil Kutusu: Görüntüle
✔ Raya monte edilebilir.
✔ Arıza veya bakım için kolayca sökülebilir.
