Fabrika otomasyonu eğitim seti ile gerçek uygulamalı eğitim deneyimi!

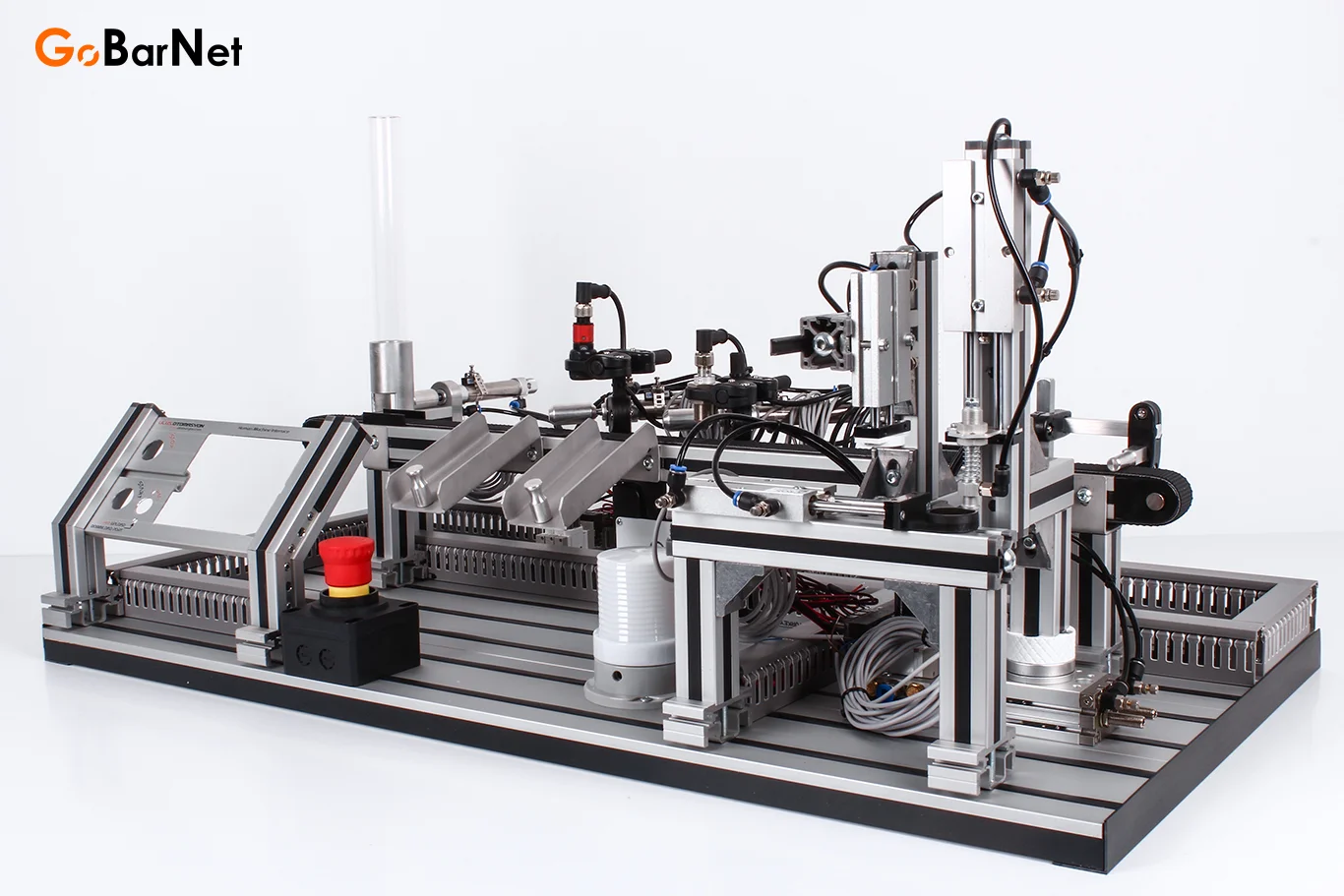

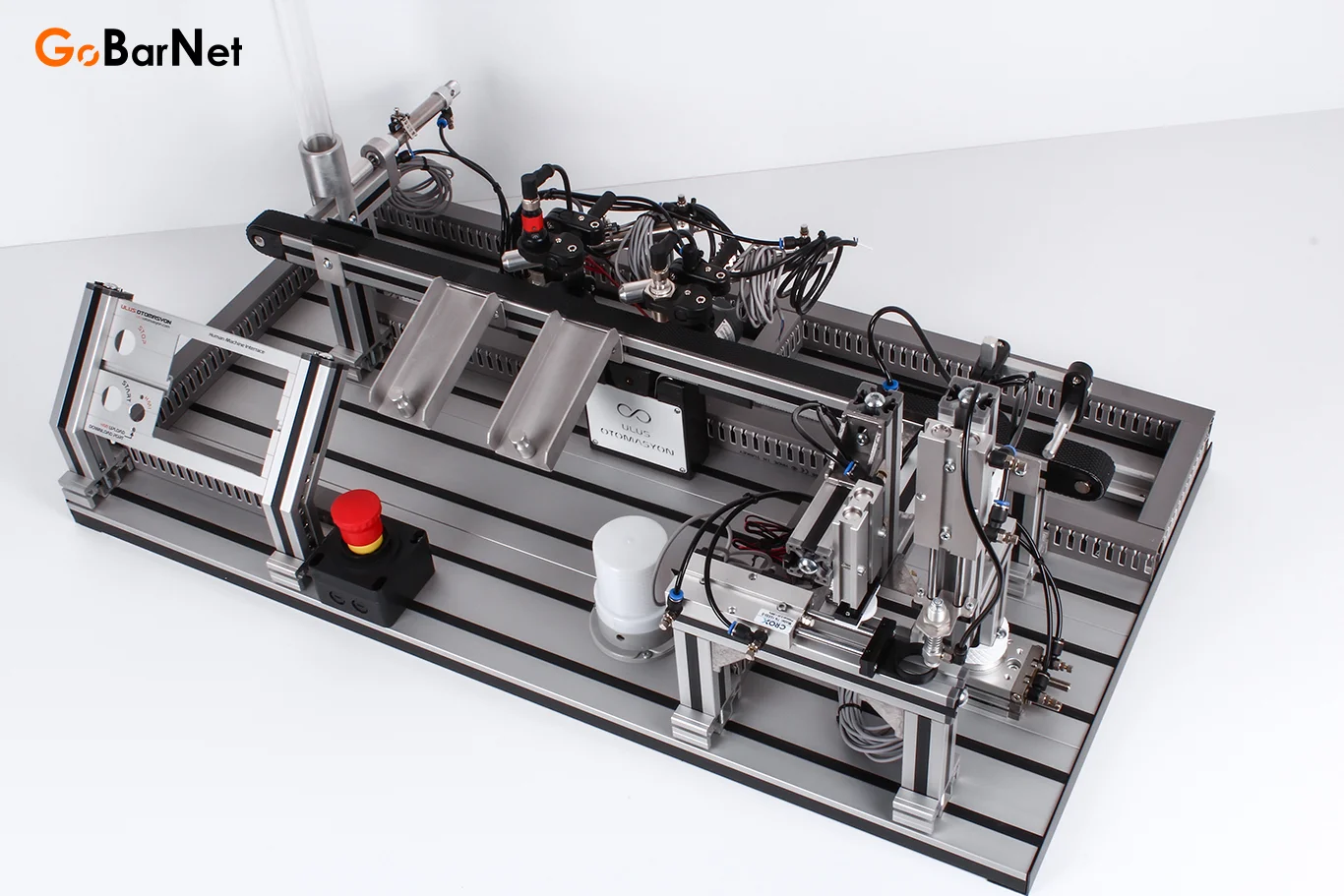

Fabrika otomasyonu teknolojilerini tek bir platformda buluşturan, ULUS OTOMASYON tarafından hassas işçilikle üretilmiş bu özel eğitim seti; sanayi uygulamalarını birebir simüle eden modüler yapısı ile mesleki ve teknik eğitimde fark yaratır. Sete eklenen Pres Ünitesi ve Sensörlü Ayırma Modülü, öğrencilere gerçek üretim hattı mantığını uygulamalı olarak öğretmeyi amaçlar.

Öğrencilerinizin Endüstriyel Otomasyona Hazır Olmasını Sağlayın!

Eğitim seti, öğrencilerin hem teorik bilgilerini pekiştirmelerine hem de uygulamalı becerilerini geliştirmelerine olanak tanıyan gerçekçi, sağlam ve öğretici bir sistem altyapısı sunar.

Bu ürün sipariş üzerine özel üretim olduğu için iadesi yoktur. Sorularınız varsa, satın almadan önce muhakkak iletişime geçiniz. Ürünün hazırlanma süresi maksimum 3 iş günüdür. ÜRÜN ELEKTRİKSEL BAĞLANTI YAPILMADAN MEKANİK AKSAMI TAM MONTAJLI GÖNDERİLİR.

Model 1: DC Motorlu Konveyör Bant - Model 2: Step Motorlu Konveyör Bant

Ürün Özellikleri:

1. ✅ MultiRun Konveyör Bant: Parçaları taşımak için entegre edilmiş motorlu konveyör hattı.
2. ✅Pnömatik Besleme Ünitesi: Silindirik parçaları kontrollü şekilde konveyöre bırakır.
3. ✅Çift Yönlü Ayırıcı Mekanizma: Sensörler yardımıyla parçaları türüne göre farklı yönlere ayırır.
4. ✅Buton Paneli: Başlat, durdur ve acil durdur butonları ile güvenli kullanım.
5. ✅İkaz Lambası: Sistem durumu hakkında görsel ve sesli uyarı verir. 5 renk, 1 buzzer, NPN ve PNP bağlantıyı destekler.
6. ✅PLC Entegrasyonu: Bağlantılar için tüm mekanik ve pano aksamı hazır, kullanıcı sadece kendi PLC cihazını bağlar.

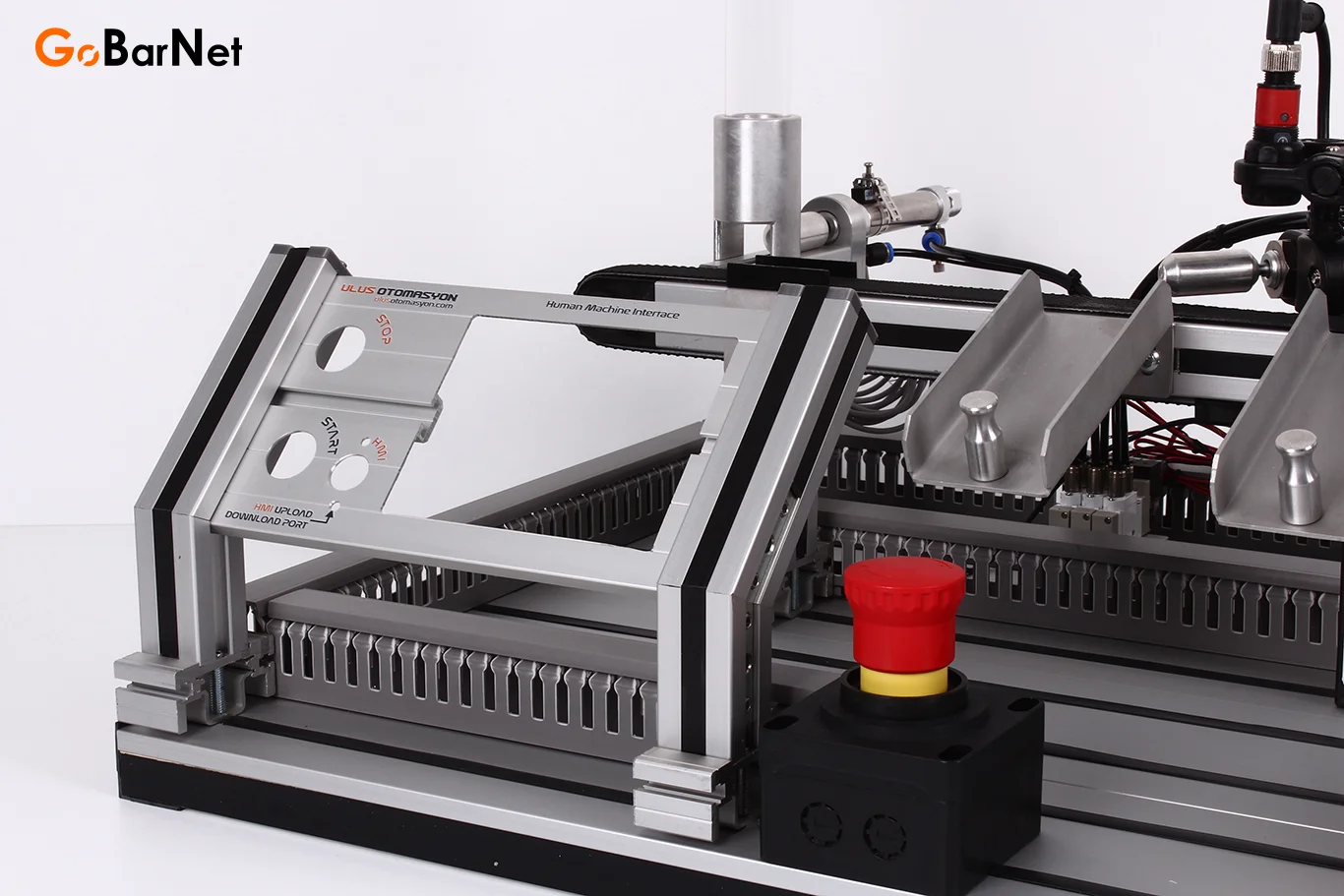

7. ✅HMI Entegrasyonu: 4.3 inch HMI'nin monte edilebildiği, 1 start ve 1 stop buton takılabilen, UV baskılı renkli açıklamalara yer verilen, eloksal kaplı alüminyum kontrol panelidir.

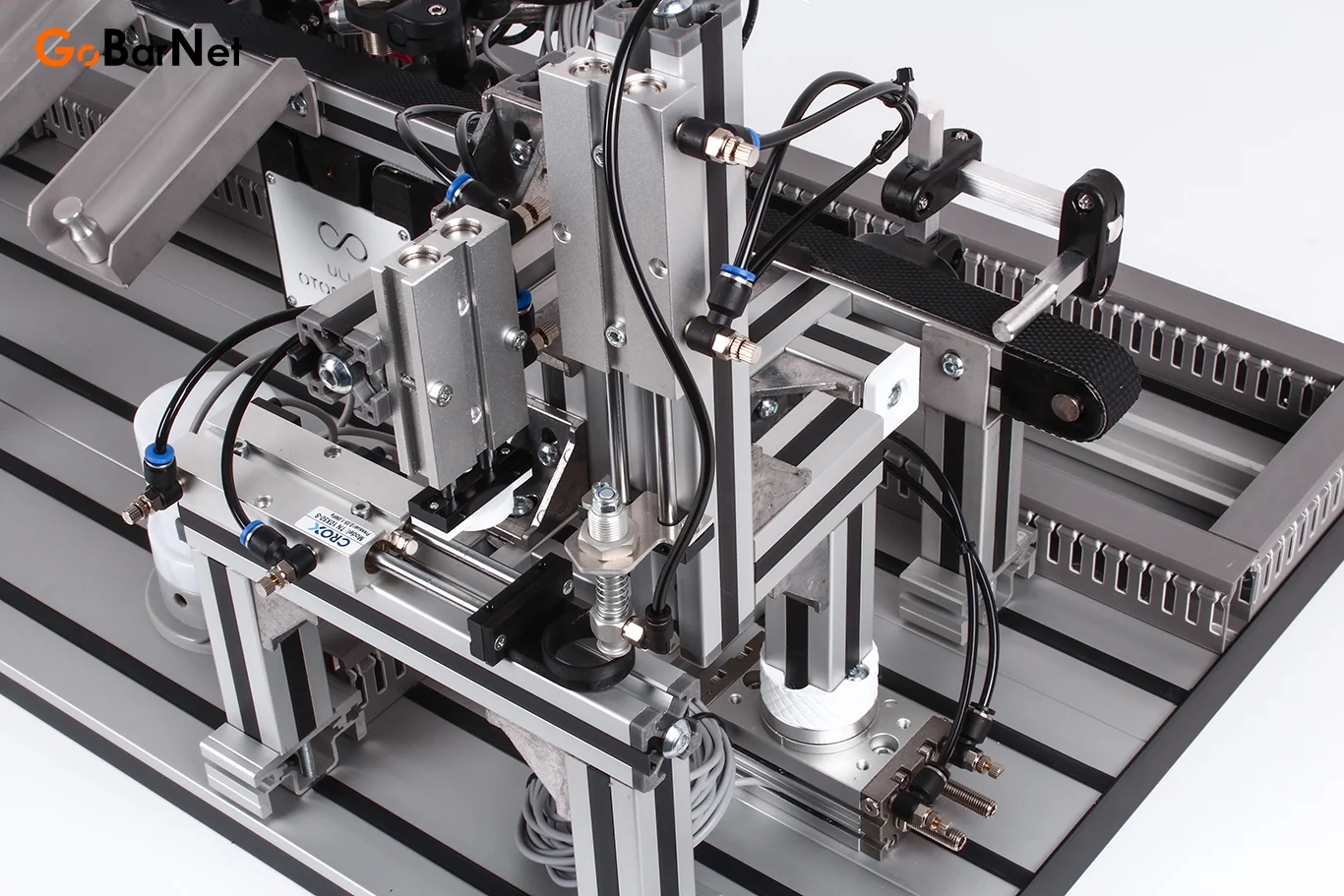

8. ✅Pnömatik Döner Robotik Ünite: 180° dönüş kabiliyetiyle sınırlı alanlarda yüksek manevra sağlar ve amortisörlü vakum pedi ile ürünleri hassas şekilde kavrar.

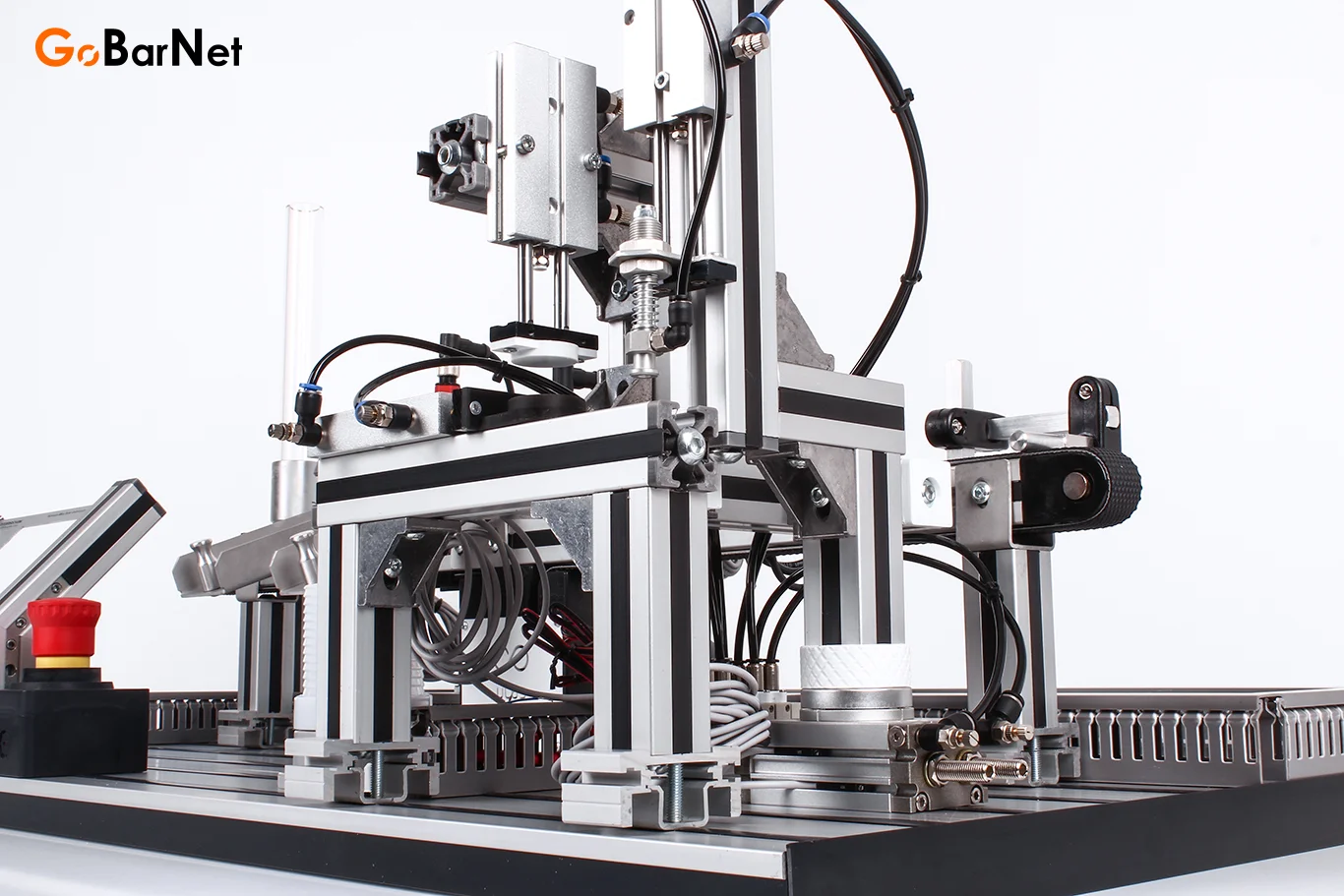

9. ✅Pres Ünitesi: Robotik ünite tarafından pres ünitesine aktarılan deney parçası baskı altına taşınır. Baskı deney parçası üzerine basınç uygular. Daha sonra pres ünitesi parçayı eski konumuna getirir.
10. ✅DC Güç Kaynağı:24V DC 5A endüstriyel ray tipi güç kaynağı
11. ✅DC Güç Dağıtımı:24V DC besleme uçları, köprülenmiş hibrit klemenslere çıkartılmıştır. Cihazların tüm besleme bağlantılarını rahatlıkla karşılayacak kapasitededir.
12. ✅DC Motor Sürücüsü: DC motoru PWM komutlarıyla sürülerek hızının ayarlanmasını sağlayan sürücüdür. (Model 1 sipariş verildiğin gönderilir)

Teknik Detaylar:

1. ✔ Gövde Yapısı: Eğitim setleri için özel imal edilmiş, eloksal kaplı alüminyum T-slot profil tabla.
2. ✔ Pnömatik Döner Robotik Ünite: Malzeme taşıma gibi robotik görevleri gerçekleştirebilir.
3. ✔ MultiRun Konveyör Bant (DC veya Step Motor Seçenekli): Sürekli malzeme akışı için sessiz ve verimli çözüm.
4. ✔ Parça Besleme ve Hazne Ünitesi: Üretim süreçlerini simüle eder, uygulamalı öğrenimi destekler.

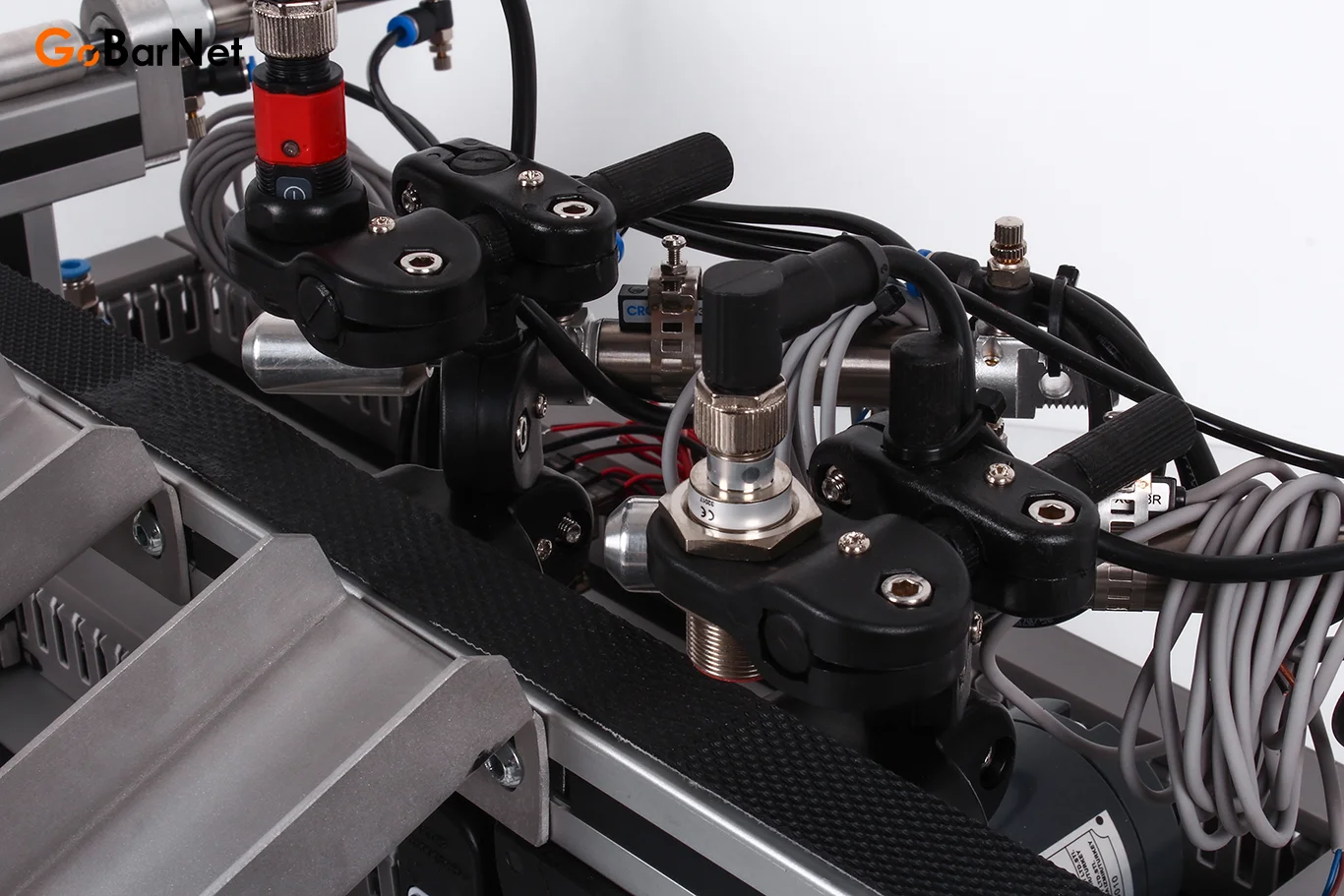

5. ✔ Gelişmiş Sensör Donanımı: Optik ve endüktif sensörlerle PLC senaryoları zenginleştirilir.
6. ✔ 3’lü ve 5'li M5 Serisi Valf Adaları, ikiz milli ve kalem silindirler: Temel ve ileri düzey pnömatik eğitim için idealdir.
7. ✔ Pres ünitesi: parçayı baskı alanına yerleştirir ve belirlenen basınç uygulamasını gerçekleştirir.
8. ✔ Boyutlar: Masaüstü kullanım için uygun, kompakt ve taşınabilir yapı. UxGxY = 910 x 480 x 450 mm

Kullanım Alanları:

1. ✔ Elektrik-Elektronik ve Mekatronik bölümleri
2. ✔ Teknik liseler, MYO’lar ve mesleki eğitim merkezleri
3. ✔ PLC, sensör teknolojileri ve pnömatik uygulama eğitimi
4. ✔ Atölye içi sınav ve uygulama istasyonları

Teslimat Bilgisi:

1. ✔ Bu ürün, tamamen monte edilmiş olarak gönderilmektedir. Kullanıcının sadece kendi PLC ve HMI cihazını bağlaması ve yazılımı yüklemesi yeterlidir.
2. ✔ Ürün özel ağaç kasa içerisinde gönderilmektedir.
3. ✔ Ürünle birlikte Siemens, Delta ve Kinco PLC ile yapılmış bağlantı proje çizimleri gönderilmektedir.

Ürün içeriğinde PLC yoktur. İstediğiniz marka ve model PLC cihazı kullanabilirsiniz.

PLC Cihazına Bağlanacak Giriş Çıkış Sayısı:

1. ✔ Giriş Sayısı: 11 Giriş (1 Stop, 1 start, 7 silindir sensörü, 1 optik ve 1 indüktif sensör)
2. ✔Çıkış Sayısı: 16 Çıkış (Motor ileri ve geri, 8 adet valf, 5 renk ve 1 buzzer)
3. ✔ İkaz lambası NPN ve PNP çıkış bağlantısını destekler.
4. ✔ Vafler NPN ve PNP çıkış bağlantısını destekler.
5. ✔ Motor NPN ve PNP çıkış bağlantısını destekler.
6. ✔Optik ve indüktif sensörler PNP bağlantıyı destekler.

1. ✅ Mesleki ve teknik eğitim kurumları
2. ✅ STEM ve robotik atölyeleri
3. ✅ Kendi eğitim setini oluşturmak isteyen öğretmenler ve eğitmenler
4. ✅ Uygulamalı öğrenmeyi desteklemek isteyen bireyler
