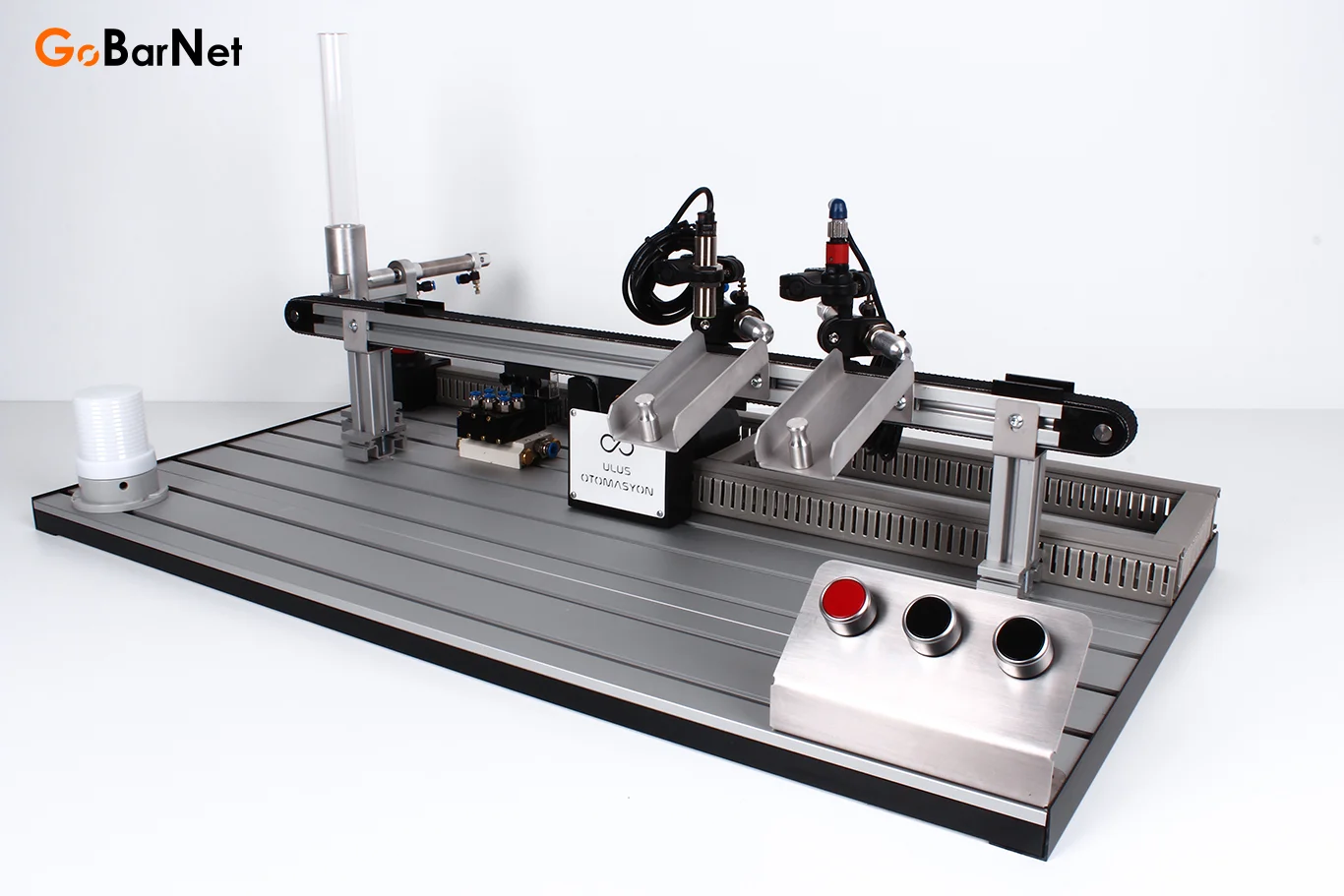

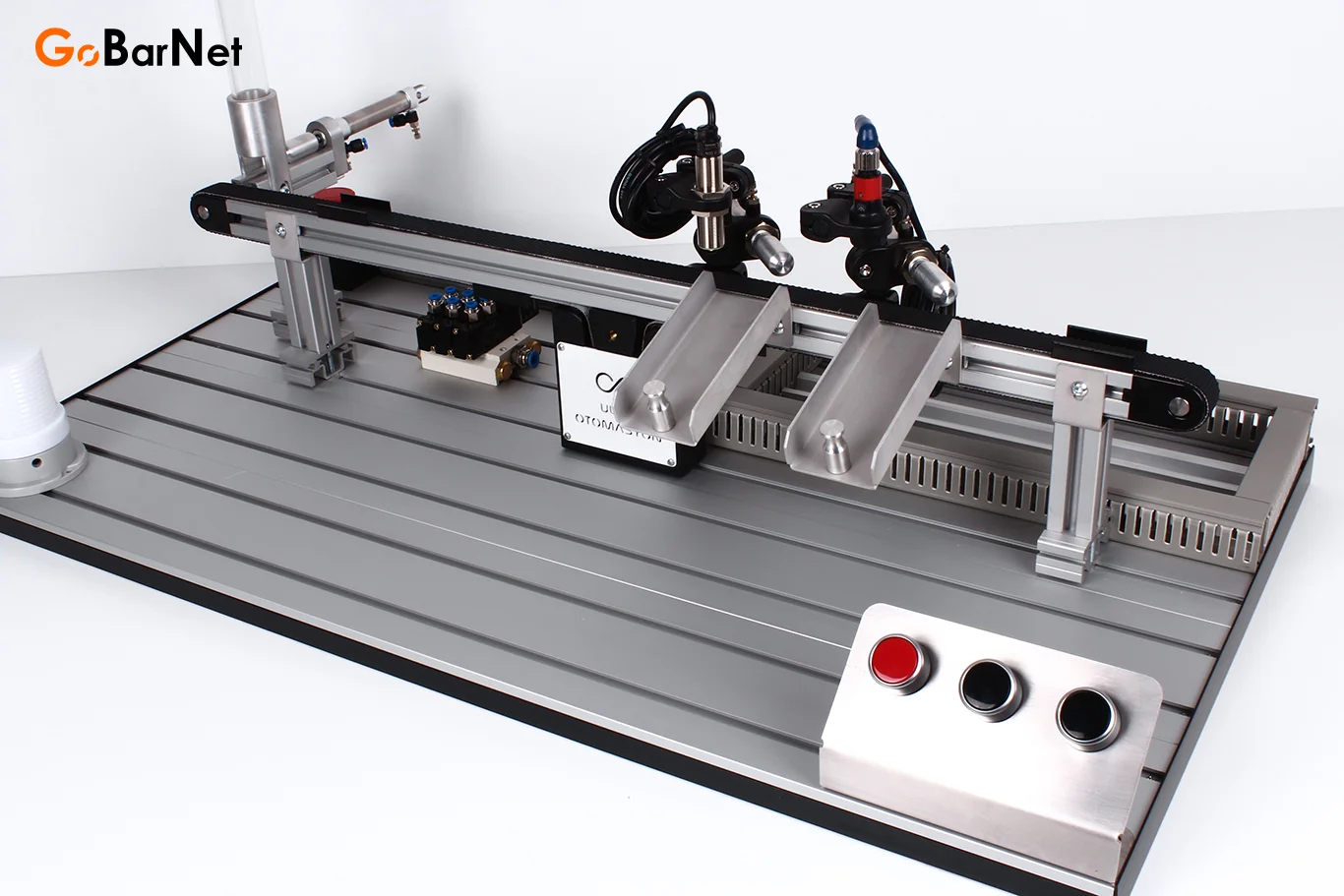

Mekatronik Eğitim Seti – Pro Serisi

Mekatronik Eğitim Seti – Pro Serisi

Profesyonel Kurulum | PLC Uyumlu | Endüstriyel Standart

Mesleki ve teknik eğitimde kaliteyi bir üst seviyeye taşıyın! ULUS OTOMASYON tarafından hassas işçilikle üretilmiş bu tam donanımlı eğitim seti, öğrencilerinize endüstriyel otomasyonun temel yapı taşlarını uygulamalı olarak öğretmek için tasarlanmıştır.

Profesyonel mühendislik, eğitimde fark yaratır. ULUS OTOMASYON güvencesiyle şimdi sipariş edin!

Bu ürün sipariş üzerine özel üretim olduğu için iadesi yoktur. Sorularınız varsa, satın almadan önce muhakkak iletişime geçiniz. Ürünün hazırlanma süresi maksimum 3 iş günüdür. ÜRÜN ELEKTRİKSEL BAĞLANTI YAPILMADAN MEKANİK AKSAMI TAM MONTAJLI GÖNDERİLİR.

Ürün Özellikleri:

1. ✅ MultiRun Konveyör Bant: Parçaları taşımak için entegre edilmiş motorlu konveyör hattı.

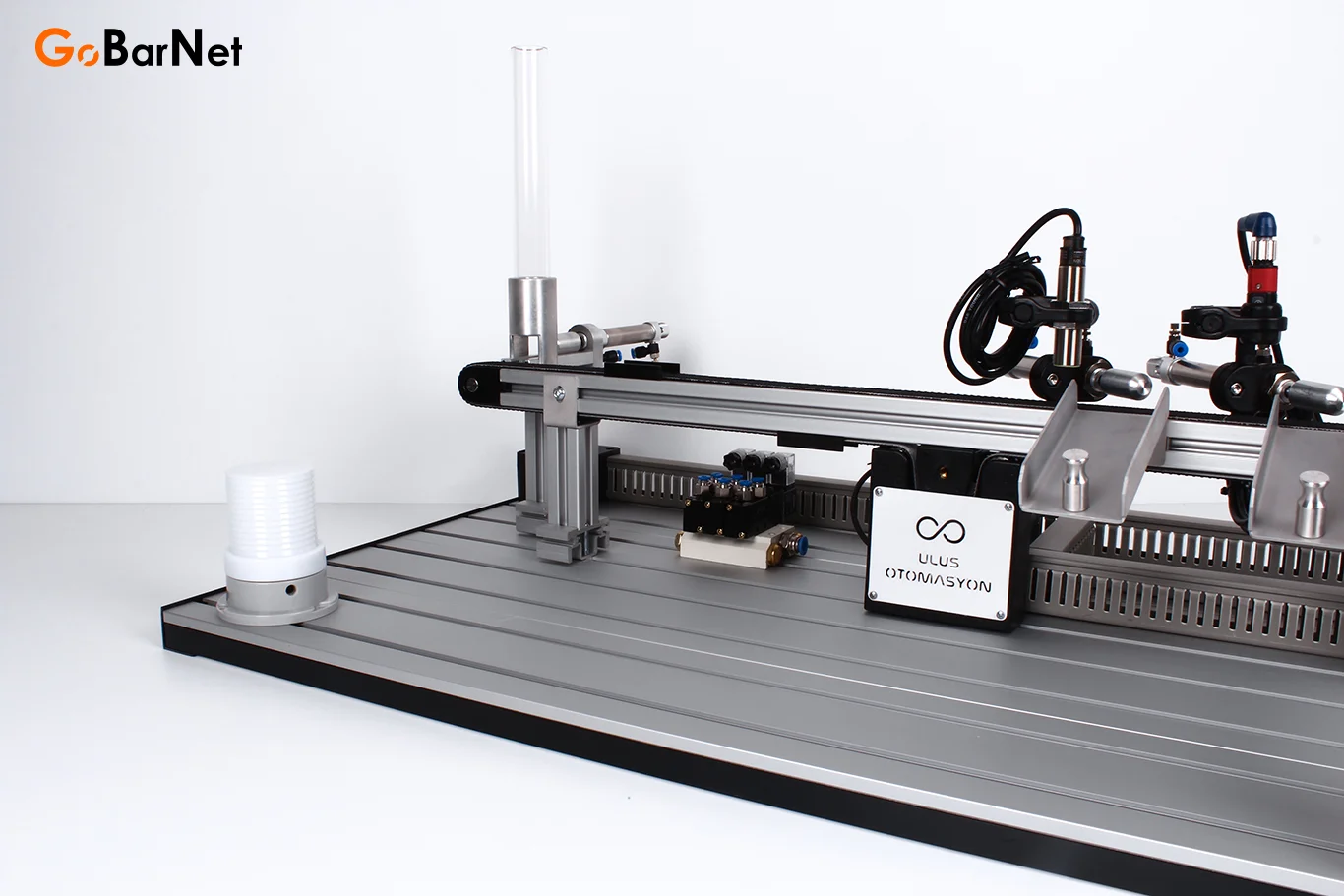

2. ✅Pnömatik Besleme Ünitesi: Silindirik parçaları kontrollü şekilde konveyöre bırakır.
3. ✅Çift Yönlü Ayırıcı Mekanizma: Sensörler yardımıyla parçaları türüne göre farklı yönlere ayırır.

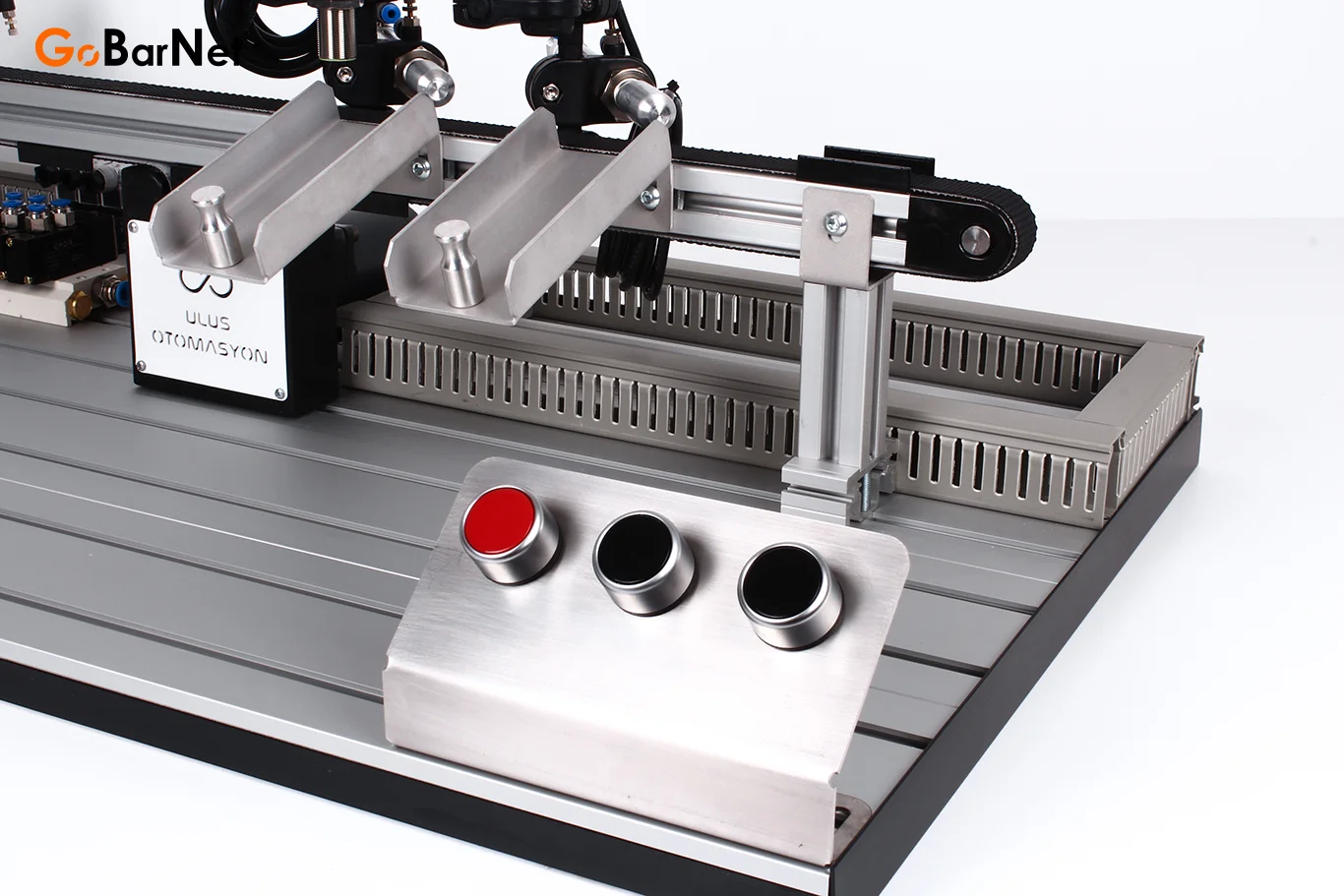

4. ✅Buton Paneli: Başlat, durdur ve acil durdur butonları ile güvenli kullanım.
5. ✅İkaz Lambası: Sistem durumu hakkında görsel ve sesli uyarı verir. 5 renk, 1 buzzer, NPN ve PNP bağlantıyı destekler.
6. ✅PLC Entegrasyonu: Bağlantılar için tüm mekanik ve pano aksamı hazır, kullanıcı sadece kendi PLC cihazını bağlar.
7. ✅DC Güç Kaynağı:24V DC 5A endüstriyel ray tipi güç kaynağı
8. ✅DC Güç Dağıtımı:24V DC besleme uçları, köprülenmiş hibrit klemenslere çıkartılmıştır. Cihazların tüm besleme bağlantılarını rahatlıkla karşılayacak kapasitededir.
9. ✅DC Motor Sürücüsü: DC motoru PWM komutlarıyla sürülerek hızının ayarlanmasını sağlayan sürücüdür.

Teknik Detaylar:

1. ✔ Gövde Yapısı: Eğitim setleri için özel imal edilmiş, eloksal kaplı alüminyum T-slot profil tabla.
2. ✔ Pnömatik Sistem: Çift etkili silindirler ve bağlantı ekipmanları dahil
3. ✔ Elektriksel Bağlantılar: Bağlantıya hazır terminal bloklar
4. ✔ Boyutlar: Masaüstü kullanım için uygun, kompakt ve taşınabilir yapı. UxGxY = 910 x 480 x 400 mm

Kullanım Alanları:

1. ✔ Elektrik-Elektronik ve Mekatronik bölümleri
2. ✔ Teknik liseler, MYO’lar ve mesleki eğitim merkezleri
3. ✔ PLC, sensör teknolojileri ve pnömatik uygulama eğitimi
4. ✔ Atölye içi sınav ve uygulama istasyonları

Teslimat Bilgisi:

1. ✔ Bu ürün, MDF tablalı versiyonun (Demonte Mekatronik Eğitim Seti) aksine tamamen monte edilmiş olarak gönderilmektedir. Kullanıcının sadece kendi PLC cihazını bağlaması ve yazılımı yüklemesi yeterlidir.
2. ✔ Ürün özel ağaç kasa içerisinde gönderilmektedir.
3. ✔ Ürünle birlikte Siemens, Delta ve Kinco PLC ile yapılmış bağlantı proje çizimleri gönderilmektedir.

Ürün içeriğinde PLC yoktur. İstediğiniz marka ve model PLC cihazı kullanabilirsiniz.

PLC Cihazına Bağlanacak Giriş Çıkış Sayısı:

1. ✔ Giriş Sayısı: 8 Giriş (1 Stop, 2 start, 3 silindir sensörü, 1 optik ve 1 indüktif sensör)
2. ✔Çıkış Sayısı: 11 Çıkış (Motor ileri ve geri, 3 adet valf, 5 renk ve 1 buzzer)
3. ✔ İkaz lambası NPN ve PNP çıkış bağlantısını destekler.
4. ✔ Vafler NPN ve PNP çıkış bağlantısını destekler.
5. ✔ Motor NPN ve PNP çıkış bağlantısını destekler.
6. ✔Optik ve indüktif sensörler PNP bağlantıyı destekler.
