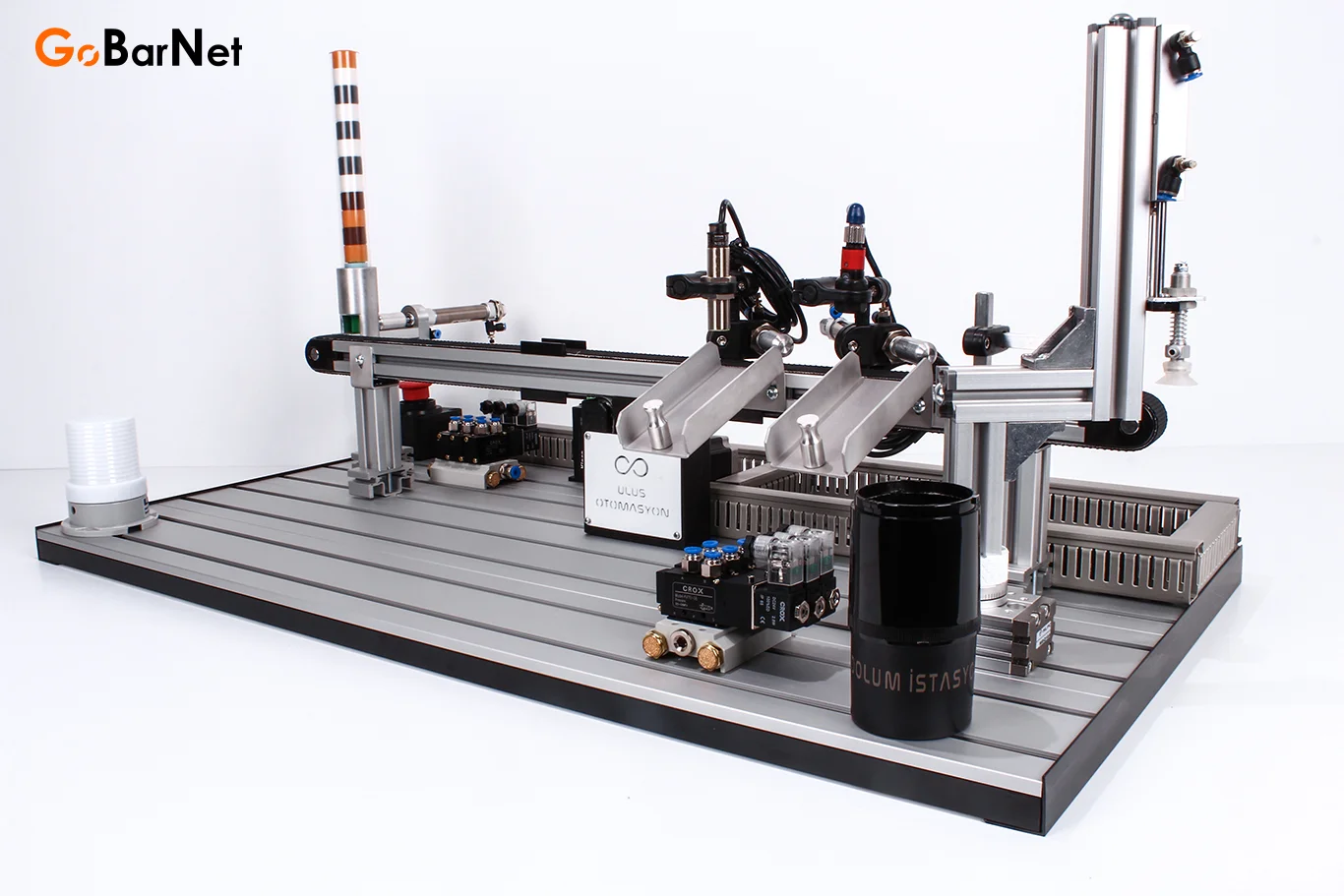

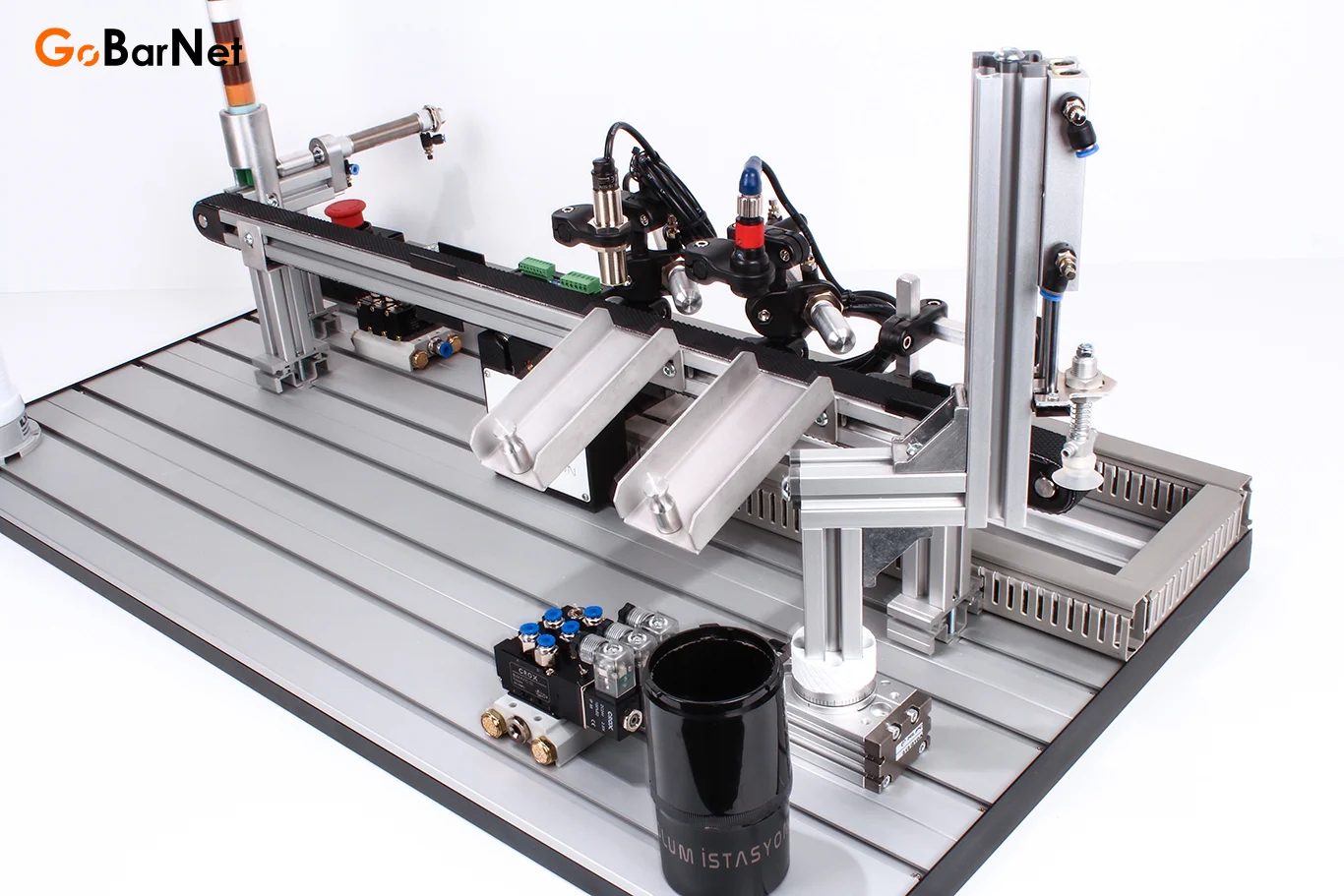

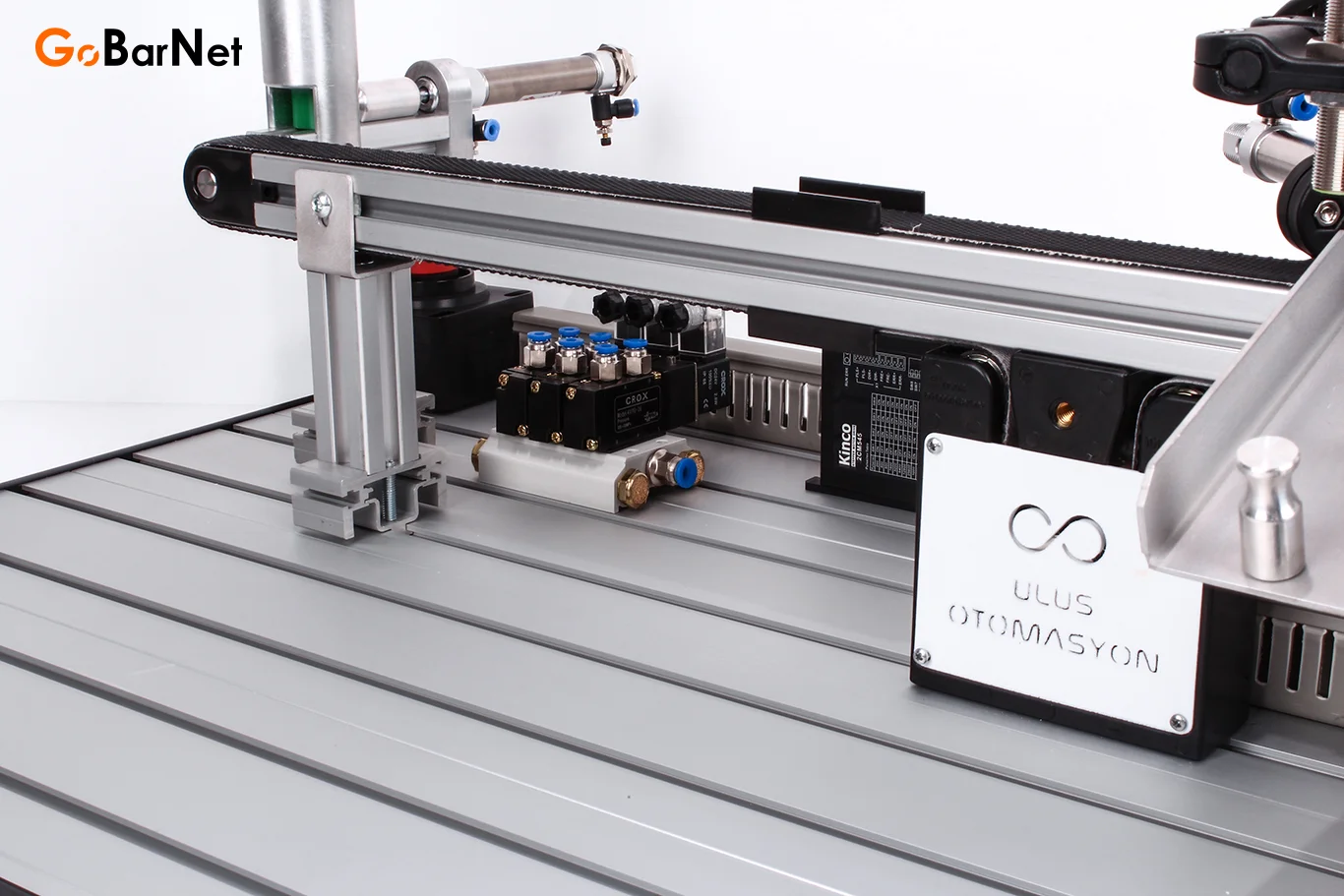

Robotik Üniteli Mekatronik PLC Eğitim Seti

Robotik Üniteli Mekatronik PLC Eğitim Seti – Pro Serisi

Endüstri 4.0'a Uyumlu, Gerçek Uygulamalı Eğitim Deneyimi!

Robotik, pnömatik ve PLC teknolojilerini tek bir platformda buluşturan, ULUS OTOMASYON tarafından hassas işçilikle üretilmiş bu özel eğitim seti; meslek liseleri, meslek yüksekokulları ve uygulamalı eğitim merkezleri için tasarlandı. Kompakt yapısı, modüler kurulumu ve lazer işaretli montaj tabanı sayesinde hem öğretmenler hem öğrenciler için kolay kurulum ve yüksek verim sunar.

Öğrencilerinizin Endüstriyel Otomasyona Hazır Olmasını Sağlayın!

Eğitim seti, sadece bir eğitim aracı değil, aynı zamanda üretim hattı senaryolarını birebir deneyimleme fırsatı sunar. Teoriyi pratiğe dönüştüren bu güçlü sistemle eğitimde fark yaratın!

Bu ürün sipariş üzerine özel üretim olduğu için iadesi yoktur. Sorularınız varsa, satın almadan önce muhakkak iletişime geçiniz. Ürünün hazırlanma süresi maksimum 3 iş günüdür. ÜRÜN ELEKTRİKSEL BAĞLANTI YAPILMADAN MEKANİK AKSAMI TAM MONTAJLI GÖNDERİLİR.

Model 1: DC Motorlu Konveyör Bant - Model 2: Step Motorlu Konveyör Bant

Ürün Özellikleri:

1. ✅ MultiRun Konveyör Bant: Parçaları taşımak için entegre edilmiş motorlu konveyör hattı.
2. ✅Pnömatik Besleme Ünitesi: Silindirik parçaları kontrollü şekilde konveyöre bırakır.
3. ✅Çift Yönlü Ayırıcı Mekanizma: Sensörler yardımıyla parçaları türüne göre farklı yönlere ayırır.
4. ✅Buton Paneli: Başlat, durdur ve acil durdur butonları ile güvenli kullanım.
5. ✅İkaz Lambası: Sistem durumu hakkında görsel ve sesli uyarı verir. 5 renk, 1 buzzer, NPN ve PNP bağlantıyı destekler.
6. ✅PLC Entegrasyonu: Bağlantılar için tüm mekanik ve pano aksamı hazır, kullanıcı sadece kendi PLC cihazını bağlar.
7. ✅DC Güç Kaynağı:24V DC 5A endüstriyel ray tipi güç kaynağı
8. ✅DC Güç Dağıtımı:24V DC besleme uçları, köprülenmiş hibrit klemenslere çıkartılmıştır. Cihazların tüm besleme bağlantılarını rahatlıkla karşılayacak kapasitededir.
9. ✅DC Motor Sürücüsü: DC motoru PWM komutlarıyla sürülerek hızının ayarlanmasını sağlayan sürücüdür. (Model 1 sipariş verildiğin gönderilir)
10. ✅Pnömatik Döner Robotik Ünite: 180° dönüş kabiliyetiyle sınırlı alanlarda yüksek manevra sağlar ve amortisörlü vakum pedi ile ürünleri hassas şekilde kavrar.

Teknik Detaylar:

1. ✔ Gövde Yapısı: Eğitim setleri için özel imal edilmiş, eloksal kaplı alüminyum T-slot profil tabla.
2. ✔ Pnömatik Döner Robotik Ünite: Malzeme taşıma gibi robotik görevleri gerçekleştirebilir.
3. ✔ MultiRun Konveyör Bant (DC veya Step Motor Seçenekli): Sürekli malzeme akışı için sessiz ve verimli çözüm.
4. ✔ Parça Besleme ve Hazne Ünitesi: Üretim süreçlerini simüle eder, uygulamalı öğrenimi destekler.

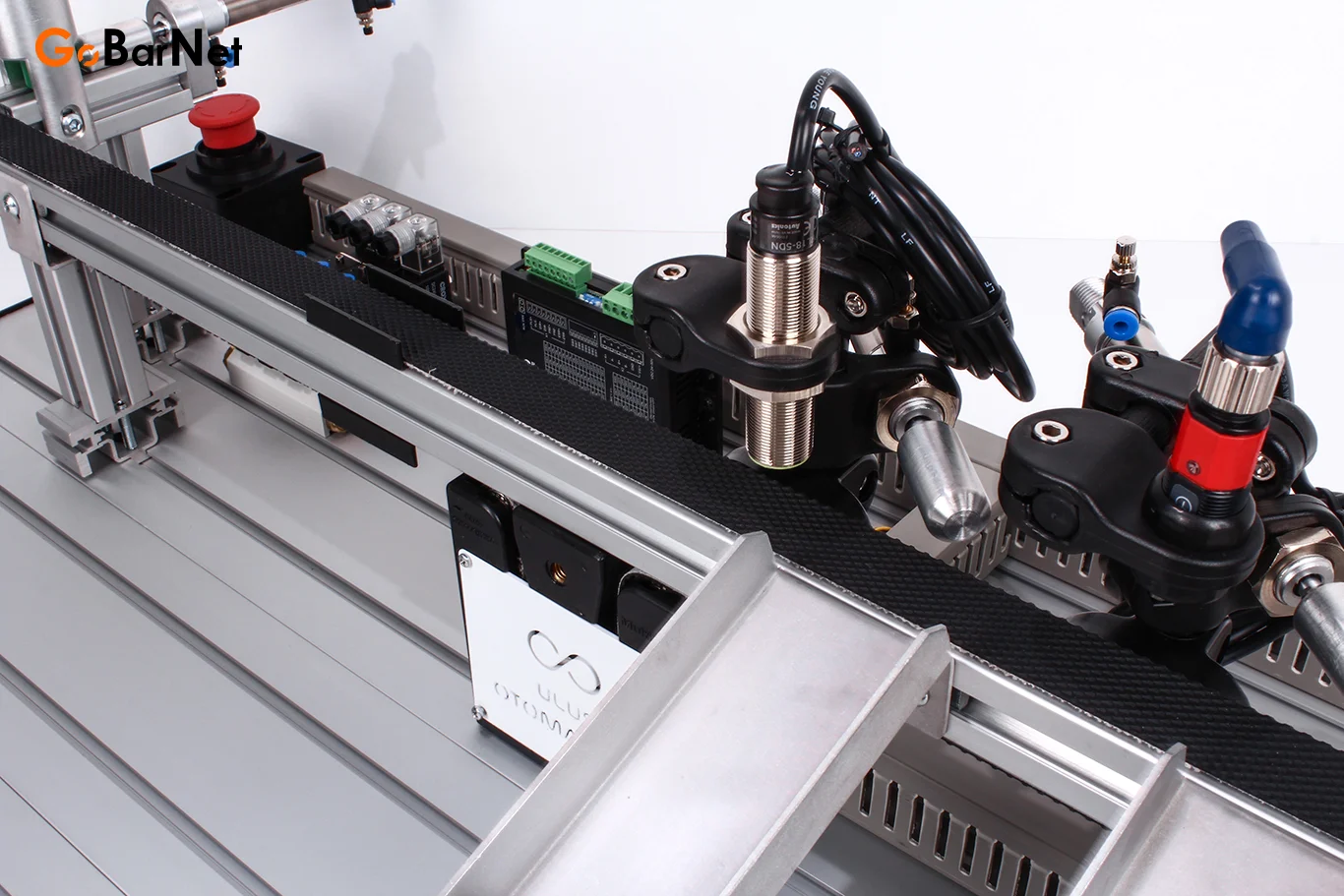

5. ✔ Gelişmiş Sensör Donanımı: Optik ve endüktif sensörlerle PLC senaryoları zenginleştirilir.
6. ✔ 3’lü Valf Adaları ve Kalem Silindirler: Temel ve ileri düzey pnömatik eğitim için idealdir.
7. ✔ Boyutlar: Masaüstü kullanım için uygun, kompakt ve taşınabilir yapı. UxGxY = 910 x 480 x 400 mm

Kullanım Alanları:

1. ✔ Elektrik-Elektronik ve Mekatronik bölümleri
2. ✔ Teknik liseler, MYO’lar ve mesleki eğitim merkezleri
3. ✔ PLC, sensör teknolojileri ve pnömatik uygulama eğitimi
4. ✔ Atölye içi sınav ve uygulama istasyonları

Teslimat Bilgisi:

1. ✔ Bu ürün, MDF tablalı versiyonun (Demonte Mekatronik Eğitim Seti) aksine tamamen monte edilmiş olarak gönderilmektedir. Kullanıcının sadece kendi PLC cihazını bağlaması ve yazılımı yüklemesi yeterlidir.
2. ✔ Ürün özel ağaç kasa içerisinde gönderilmektedir.
3. ✔ Ürünle birlikte Siemens, Delta ve Kinco PLC ile yapılmış bağlantı proje çizimleri gönderilmektedir.

Ürün içeriğinde PLC yoktur. İstediğiniz marka ve model PLC cihazı kullanabilirsiniz.

PLC Cihazına Bağlanacak Giriş Çıkış Sayısı:

1. ✔ Giriş Sayısı: 10 Giriş (1 Stop, 2 start, 5 silindir sensörü, 1 optik ve 1 indüktif sensör)
2. ✔Çıkış Sayısı: 14 Çıkış (Motor ileri ve geri, 6 adet valf, 5 renk ve 1 buzzer)
3. ✔ İkaz lambası NPN ve PNP çıkış bağlantısını destekler.
4. ✔ Vafler NPN ve PNP çıkış bağlantısını destekler.
5. ✔ Motor NPN ve PNP çıkış bağlantısını destekler.
6. ✔Optik ve indüktif sensörler PNP bağlantıyı destekler.

Montaj Kolaylığı:

Set, 91 cm x 48 cm ölçülerinde, 18 mm kalınlığında soft beyaz MDF tabla üzerine monte edilir. Tabla üzerindeki tüm montaj noktaları ve bileşen yerleşimleri lazerle işaretlenmiş olup, böylece kurulum hatasız ve pratik şekilde yapılabilir. MDF kenarları siyah PVC ile kaplanmıştır, bu da dayanıklılık ve estetik görünüm kazandırır.

Kimler İçin Uygun?

1. ✅ Mesleki ve teknik eğitim kurumları
2. ✅ STEM ve robotik atölyeleri
3. ✅ Kendi eğitim setini oluşturmak isteyen öğretmenler ve eğitmenler
4. ✅ Uygulamalı öğrenmeyi desteklemek isteyen bireyler
