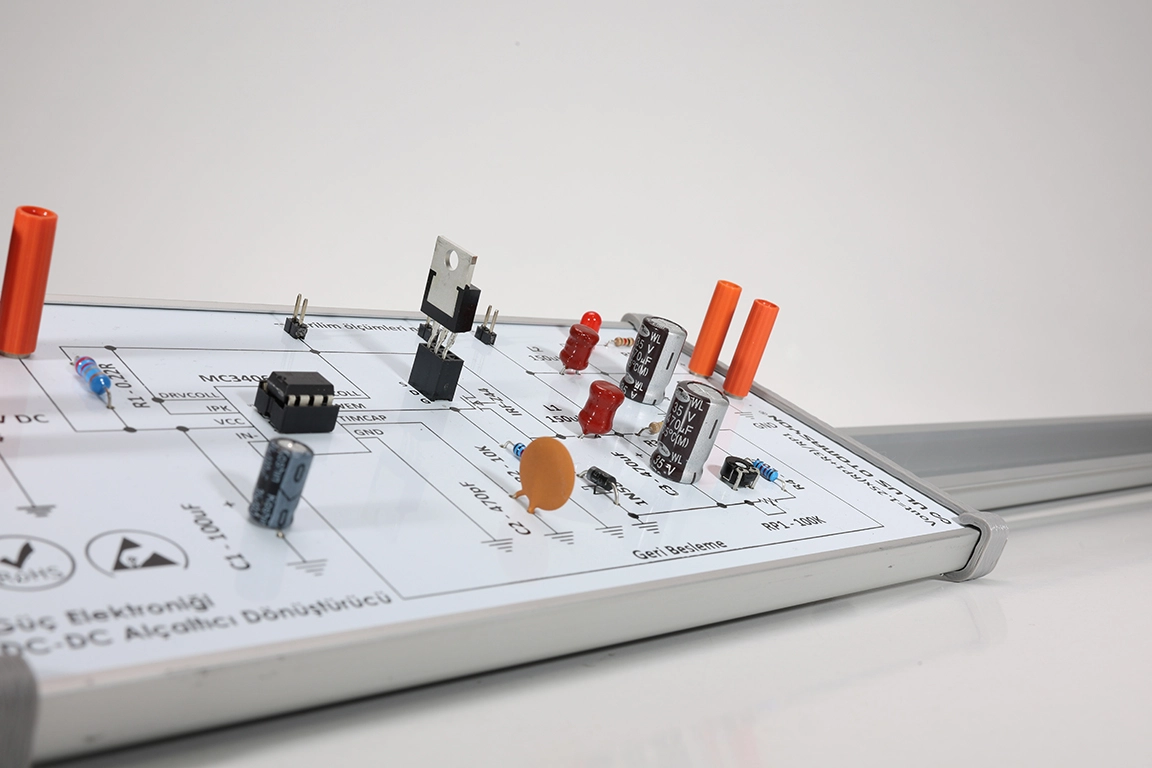

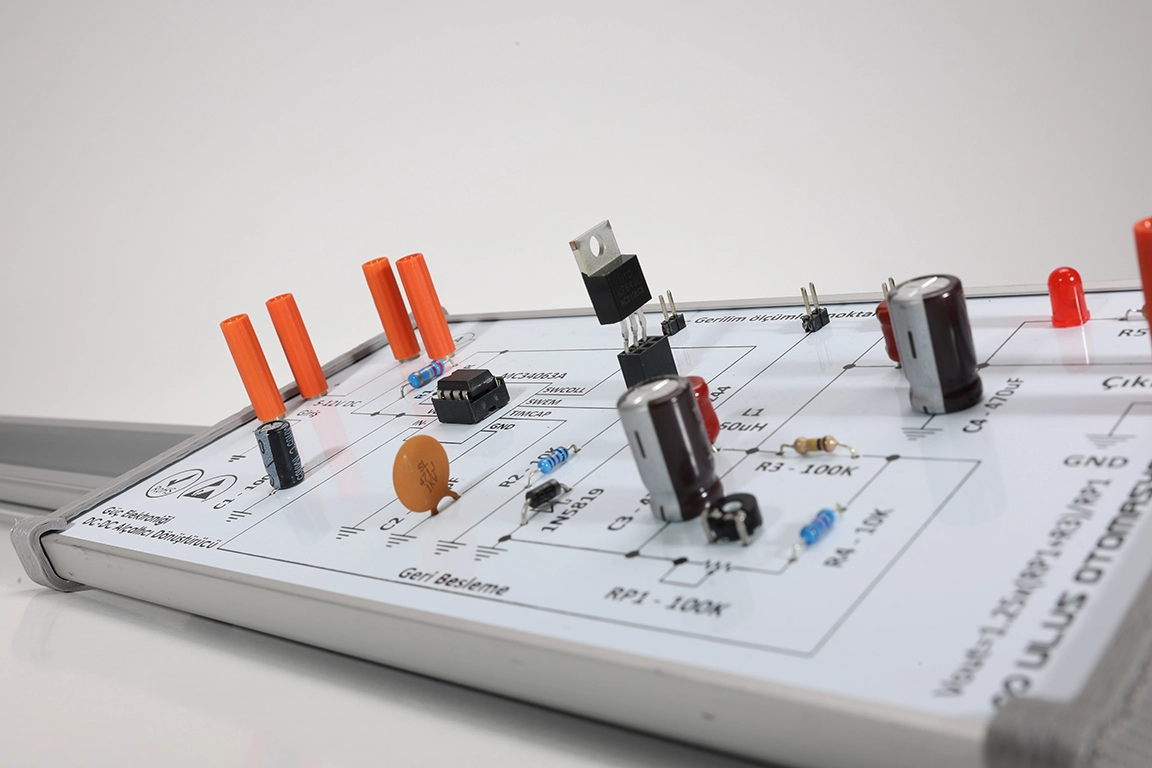

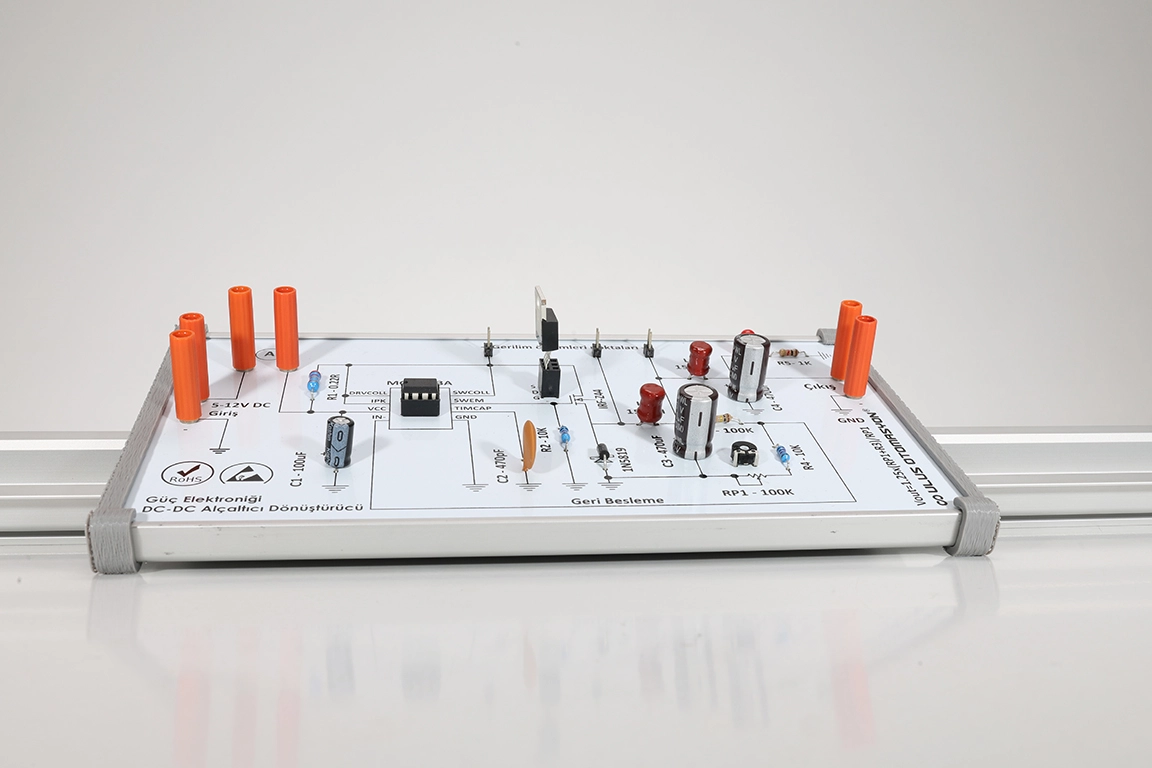

DC-DC Alçaltıcı Dönüştürücü Eğitim Seti – Step-Down Converter

Güç elektroniği eğitimlerinde kullanmak üzere tasarlanmış bu eğitim seti, endüstriyel otomasyon ve elektronik teknik eğitimlerinde DC-DC dönüştürücü devrelerinin teorik ve uygulamalı olarak öğrenilmesini sağlar. MC34063A entegresi üzerine kurulu devre, anahtarlamalı güç kaynaklarının temel çalışma prensiplerini doğrudan gözlemleme imkânı sunar.

Ürün Özellikleri

• ✅ Kontrol entegresi: MC34063A – Step-Down, Step-Up ve gerilim inverter uygulamalarına uygun monolitik DC-DC dönüştürücü kontrol devresi
• ✅ Giriş gerilimi: 5–12V DC
• ✅ Çıkış gerilimi: RP1 (100K) potansiyometre ile ayarlanabilir – Vout = 1,25 × (RP1 + R3) / RP1 formülüyle hesaplanır
• ✅ Harici güç anahtarı: IRF-Z44 N-kanal MOSFET – yüksek akım kapasitesi için MC34063A çıkışına sürücü olarak eklenmiştir
• ✅ Freewheel diyot: 1N5819 Schottky diyot
• ✅ İndüktörler: L1 ve L2 – her biri 150µH
• ✅ Filtre kapasitörleri: C3 ve C4 – 470µF elektrolitik; C2 – 470pF zamanlama kapasitörü
• ✅ Akım ölçüm direnci: R1 – 0,22Ω (giriş hattı akım izleme)
• ✅ Geri besleme ağı: R2 (10K), R3 (100K), R4 (10K) ve RP1 (100K) potansiyometre
• ✅ Yük direnci: R5 – 1K (test yükü)

Mekanik Yapı ve Bağlantı

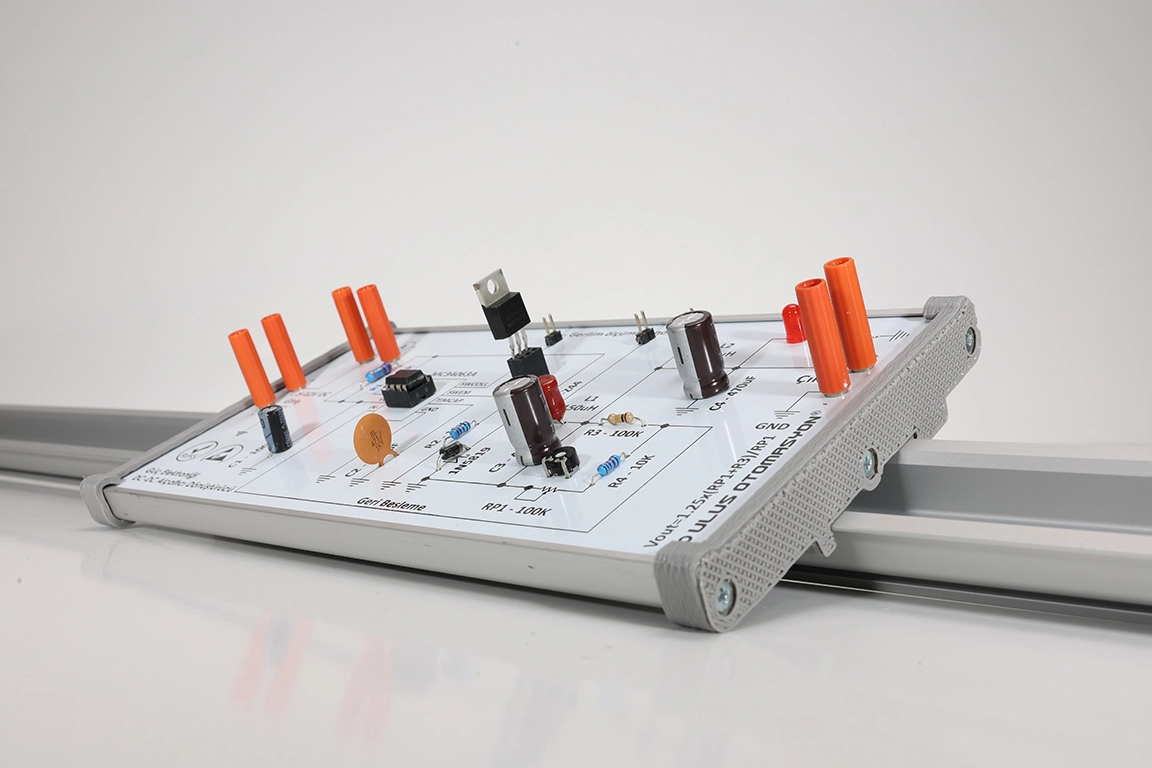

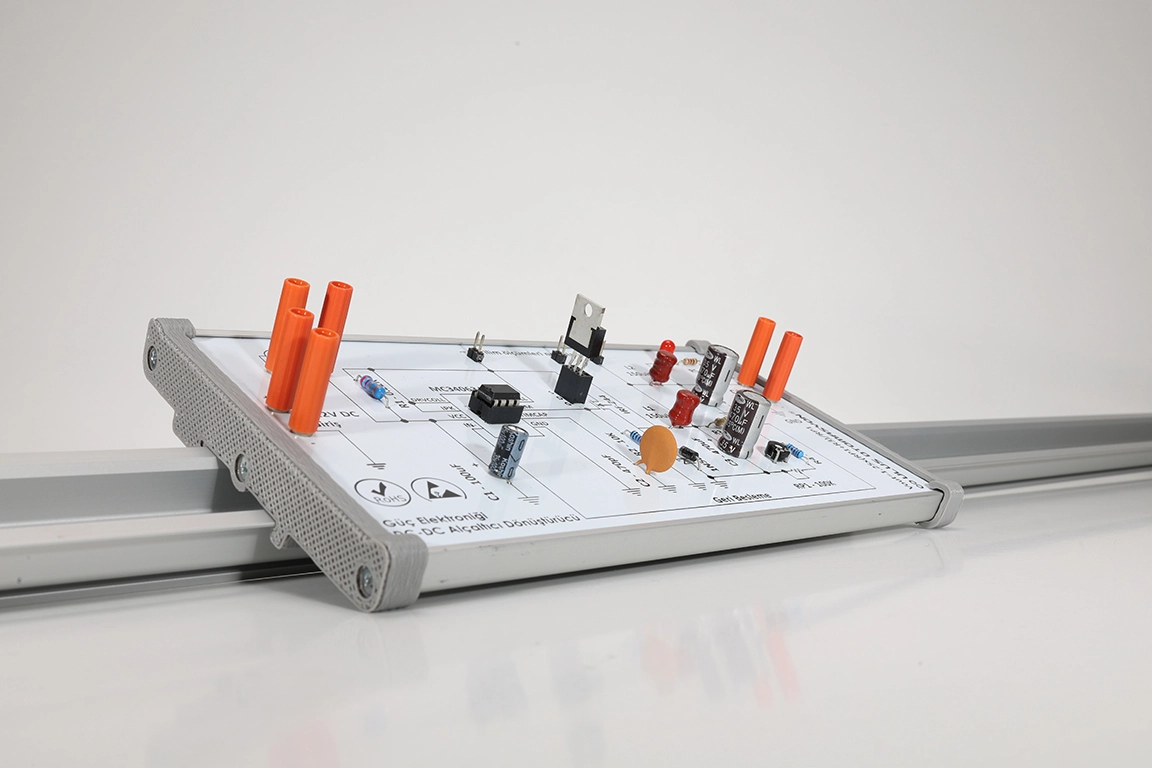

• ✔ Alüminyum profil çerçeveli, DIN ray montajına uygun modüler tasarım
• ✔ Masa üstü kullanım için stabil ve düz yerleştirme imkânı
• ✔ Giriş, çıkış ve ölçüm noktaları 4mm güvenlik bornu (banana jack) klemenslerine çıkartılmıştır
• ✔ Amper ölçümü için seri bağlantı ölçüm noktası (A) ayrılmıştır
• ✔ Devre üzerinde gerilim ölçüm noktaları (voltmetre probu için test pinleri) işaretlenmiştir
• ✔ RoHS uyumlu malzeme ve üretim standardı

Eğitim İçeriği ve Uygulama Alanları

• 1️⃣ MC34063A entegresinin pin yapısı ve iç blok diyagramının incelenmesi
• 2️⃣ Step-down (alçaltıcı) dönüştürücü çalışma prensibinin uygulamalı gösterimi
• 3️⃣ PWM anahtarlama frekansı ve zamanlama kapasitörü (C2) ilişkisinin ölçülmesi
• 4️⃣ Geri besleme ağı ile çıkış geriliminin hesaplanması ve ayarlanması
• 5️⃣ IRF-Z44 MOSFET ile harici güç anahtarı kullanımının incelenmesi
• 6️⃣ Osiloskopta SWCOLL ve SWEM pinlerindeki anahtarlama dalgaformlarının gözlemlenmesi
• 7️⃣ Farklı giriş gerilimleri ve yük koşullarında çıkış gerilim kararlılığının test edilmesi

MC34063A Entegresi Hakkında

MC34063A, 3V–40V giriş aralığında çalışabilen, dahili sıcaklık kompanzasyonlu referans kaynağı, karşılaştırıcı ve aktif akım sınırlama devresi içeren monolitik bir DC-DC dönüştürücü kontrol entegresidir. %2 referans hassasiyeti, 1,5A anahtarlama akımı kapasitesi ve 100kHz'e kadar anahtarlama frekansı ile güç elektroniği eğitim devrelerinde yaygın olarak kullanılmaktadır.

• ✔ Dahili 1,25V referans kaynağı
• ✔ Step-Down, Step-Up ve gerilim inverter konfigürasyonlarına uygun
• ✔ Aktif tepe akımı sınırlama devresi
• ✔ DIP-8 paket (MC34063AGN) – eğitim setinde kullanılan versiyon
• ✔ Halojen içermez (Halogen Free), RoHS uyumlu

Kimler İçin Uygundur?

Bu eğitim seti; mesleki ve teknik liselerin elektrik-elektronik bölümleri, üniversitelerin elektronik ve elektrik mühendisliği laboratuvarları ile endüstriyel otomasyon sertifika programları için tasarlanmıştır. Güç elektroniği derslerinde anahtarlamalı regülatör konusunu uygulamalı olarak işlemek isteyen eğit imcilere ve öğrencilere yönelik kapsamlı bir laboratuvar aracıdır.
