Ulus Otomasyon RLC Devreleri Eğitim Seti – Seri / Paralel RLC Devre Deneyleri

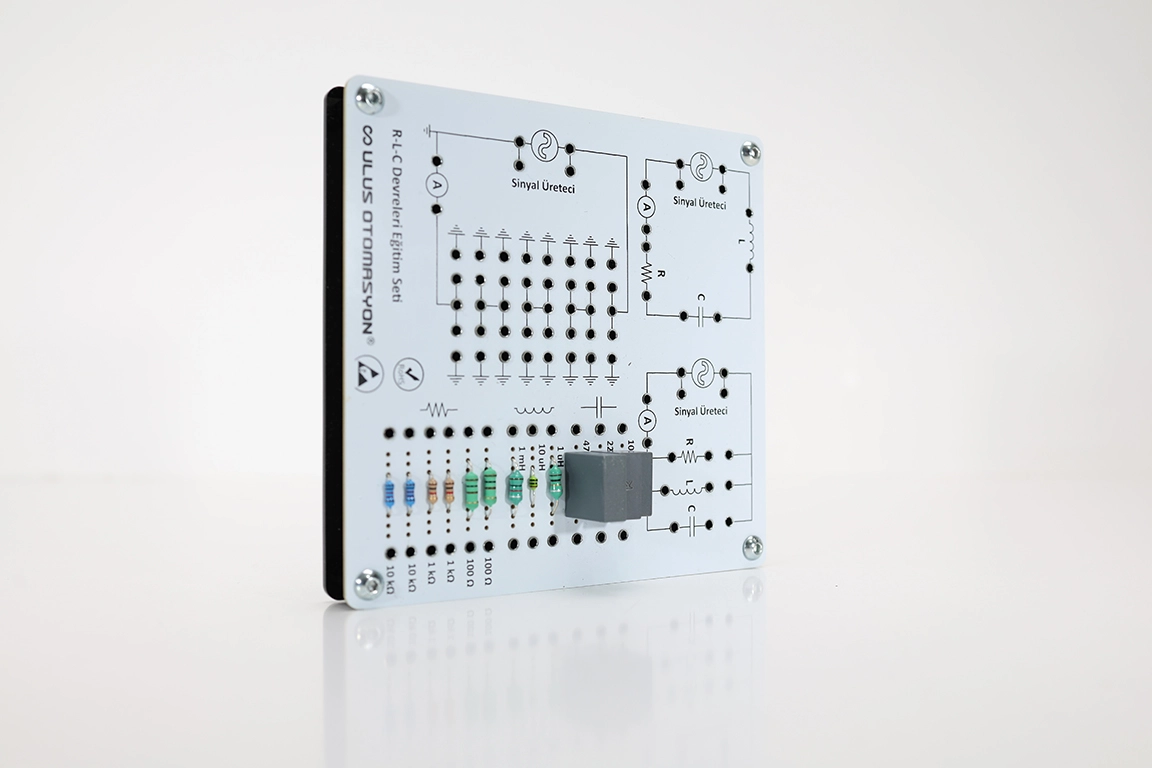

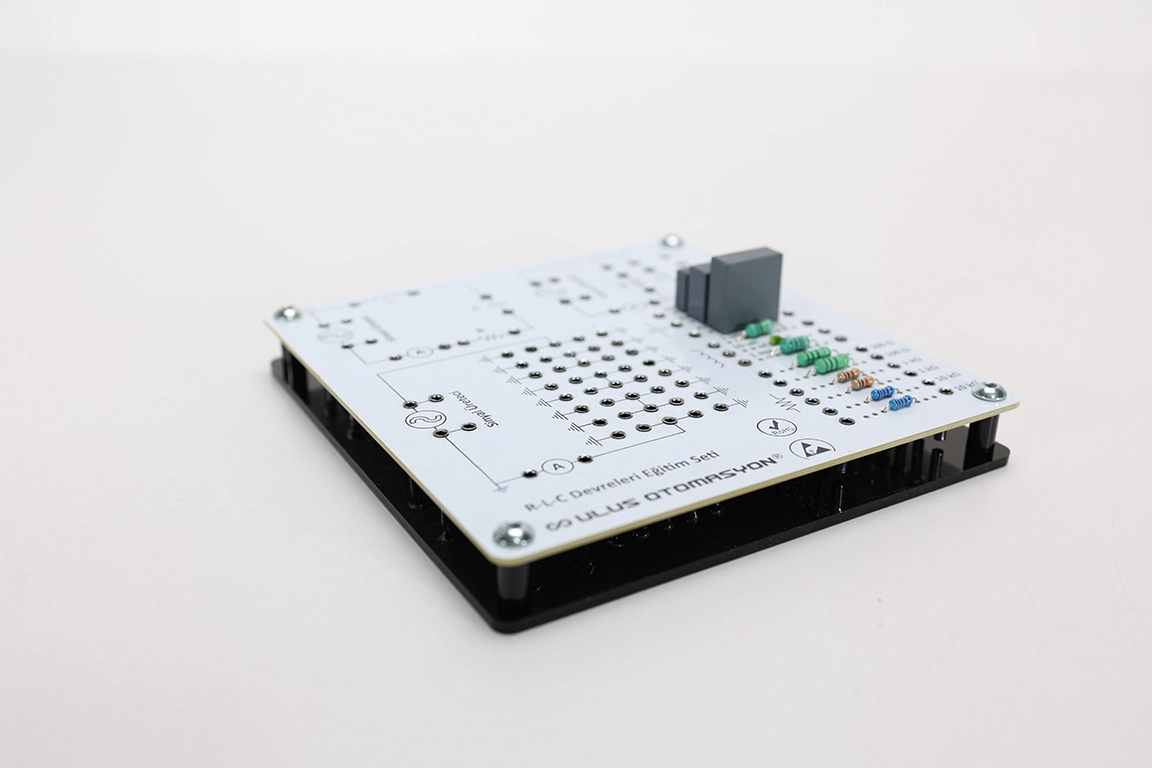

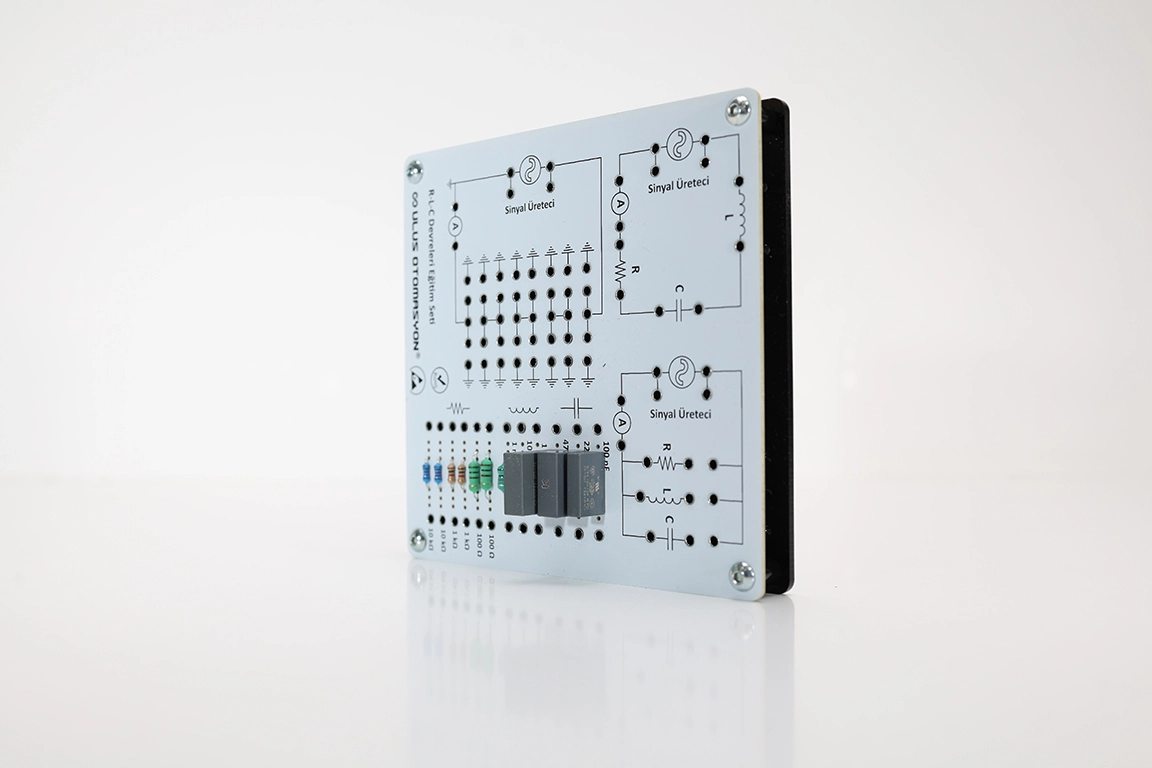

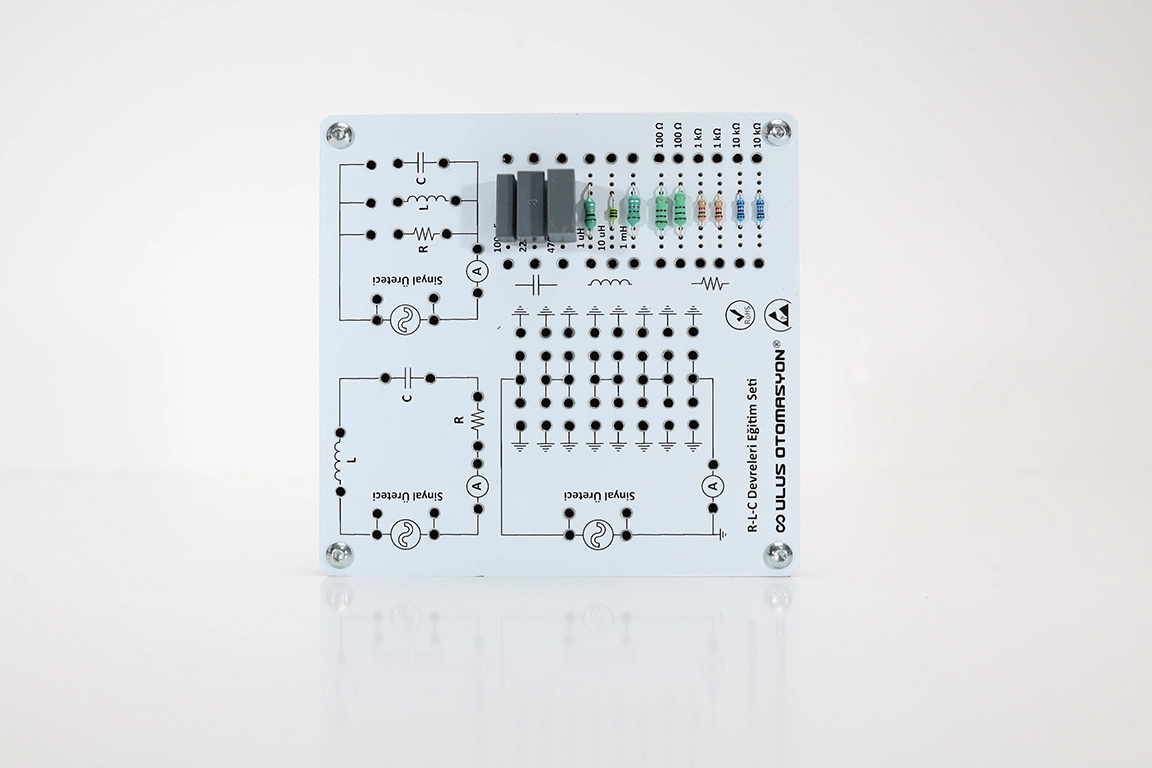

Ulus Otomasyon R-L-C Devreleri Eğitim Seti, elektrik-elektronik ve endüstriyel otomasyon eğitimlerinde AC devre analizini uygulamalı olarak öğretmek amacıyla tasarlanmıştır. Kart üzerinde 3 ayrı devre şeması (seri RLC, paralel RLC ve seri-paralel karma) doğrudan baskılı olduğundan bağlantı noktaları kolayca tanımlanabilmektedir. Geniş breadboard alanı, sinyal üreteci ve ölçüm aletleriyle birlikte serbestçe devre kurma imkânı sunmaktadır. Kompakt boyutu (130 × 135 mm) ve sağlam yapısıyla masaüstü kullanıma uygundur.

Kart Üzerindeki Bileşenler

✅ Dirençler (Resistor): 100 Ω × 2, 1 kΩ × 2, 10 kΩ × 2 – kart üzerine yerleşik, 2 mm soket bağlantılı
✅ Bobinler (Inductor): 1 µH, 10 µH, 1 mH – kart üzerine yerleşik, 2 mm soket bağlantılı
✅ Kondansatörler (Capacitor): 10 nF, 22 nF, 47 nF değerlerinde SMD/THT kondansatörler kart üzerine yerleşik
✅ Breadboard Alanı: Kart ortasında geniş delikli breadboard bölgesi – harici bileşen ve jumper kablo ile ek devre kurulabilir
✅ Sinyal Üreteci Bağlantı Noktaları: 3 ayrı devre şeması için bağımsız sinyal üreteci giriş soketi
✅ Ampermetre Bağlantı Noktaları: Her devre şeması üzerinde seri akım ölçümü için ampermetre girişi
✅ Voltmetre / Osiloskop Bağlantı Noktaları: Devre çıkışlarından gerilim ve dalga şekli ölçümü için test soketleri

Kart Üzerindeki Devre Şemaları

1️⃣ Seri RLC Devresi: R, L ve C elemanlarının seri bağlantısı; empedans, rezonans frekansı ve faz açısı deneyleri
2️⃣ Paralel RLC Devresi: R, L ve C elemanlarının paralel bağlantısı; empedans ve rezonans analizi
3️⃣ Seri-Paralel (Karma) RLC Devresi: Karma bağlantı topolojisinde güç, empedans ve dalga şekli karşılaştırma deneyleri
4️⃣ Serbest Breadboard Alanı: Kullanıcı tarafından istenilen devre şemasının kurulabileceği açık alan

Teknik Özellikler

✔ Boyutlar: 130 × 135 mm
✔ Bağlantı Tipi: 2 mm test kablosu uyumlu soketler
✔ Kart Malzemesi: Sağlam FR4 PCB, baskılı devre şemaları
✔ Marka: Ulus Otomasyon (RoHS uyumlu)
✔ Kullanım Şekli: Masa üstü; harici sinyal üreteci, osiloskop veya multimetre ile birlikte kullanılır
