DC-DC Alçaltıcı / Yükseltici Dönüştürücü Eğitim Seti – Step-Up/Down Converter

Güç elektroniği eğitimlerinde kullanmak üzere tasarlanmış bu eğitim seti, DC-DC alçaltıcı (buck) ve yükseltici (boost) dönüştürücü devrelerini tek bir modül üzerinde birleştirmektedir. MC34063A entegresi tabanlı devre; farklı giriş gerilim seviyelerinde alçaltma ve yükseltme modlarının karşılaştırmalı olarak incelenmesine, çıkış geriliminin potansiyometre ile anlık olarak ayarlanmasına ve anahtarlama dalga formlarının doğrudan ölçülmesine imkân tanır.

Ürün Özellikleri

• ✅ Kontrol entegresi: MC34063A – Step-Down, Step-Up ve gerilim inverter uygulamalarına uygun monolitik DC-DC dönüştürücü kontrol devresi
• ✅ Giriş gerilimi: 5–12V DC
• ✅ Çıkış gerilimi: RP1 (100K) potansiyometre ile sürekli ayarlanabilir
• ✅ Güç anahtarı: TO-220 paket NPN güç transistörü – yüksek akım kapasitesi için MC34063A sürücü çıkışına bağlanmıştır
• ✅ Schottky diyotlar: 2× 1N5819 – giriş tarafı ve freewheel koruması için ayrı ayrı kullanılmıştır
• ✅ Çift indüktör: L1 ve L2 – her biri 150µH, alçaltıcı ve yükseltici devreleri için ayrı enerji depolama bobinleri
• ✅ Filtre kapasitörleri: C3 – 470µF elektrolitik; C4 – 100pF seramik; C5 – 100pF film; C1 – 470pF zamanlama kapasitörü
• ✅ Akım sınırlama direnci: R1 – 0,22Ω (tepe akımı izleme)
• ✅ Sürücü ve koruma dirençleri: R2 – 300Ω, R3 – 150Ω
• ✅ Geri besleme ağı: R4 – 3,6kΩ, R5 – 1,2kΩ ve RP1 – 100K potansiyometre ile çıkış gerilimi ayarlanır
• ✅ Test yük direnci: R6 – 1kΩ

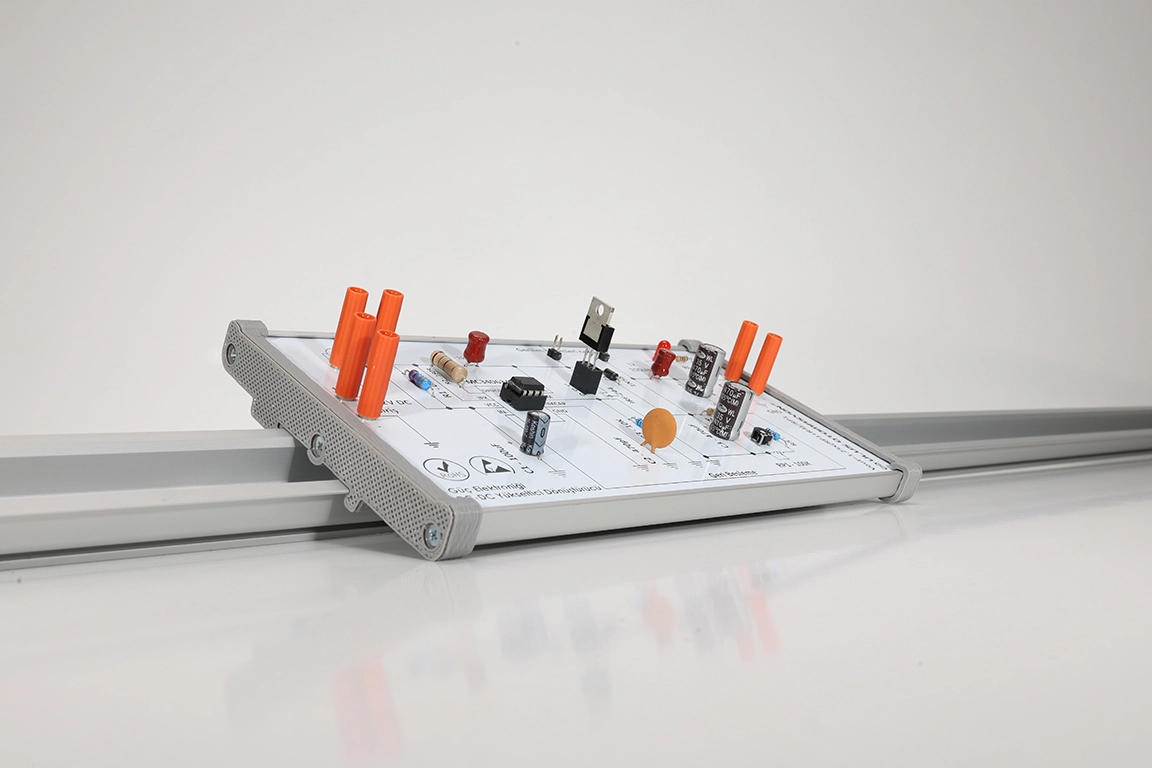

Mekanik Yapı ve Bağlantı

• ✔ Alüminyum profil çerçeveli, DIN ray montajına uygun modüler tasarım
• ✔ Masa üstü kullanım için stabil ve düz yerleştirme imkânı
• ✔ Giriş, çıkış ve ölçüm noktaları 4mm güvenlik bornu (banana jack) klemenslerine çıkartılmıştır
• ✔ SWCOLL, SWEM, GND, DRVCOLL, TIMCAP iç düğüm noktaları ölçüm için ayrı test pinlerine alınmıştır

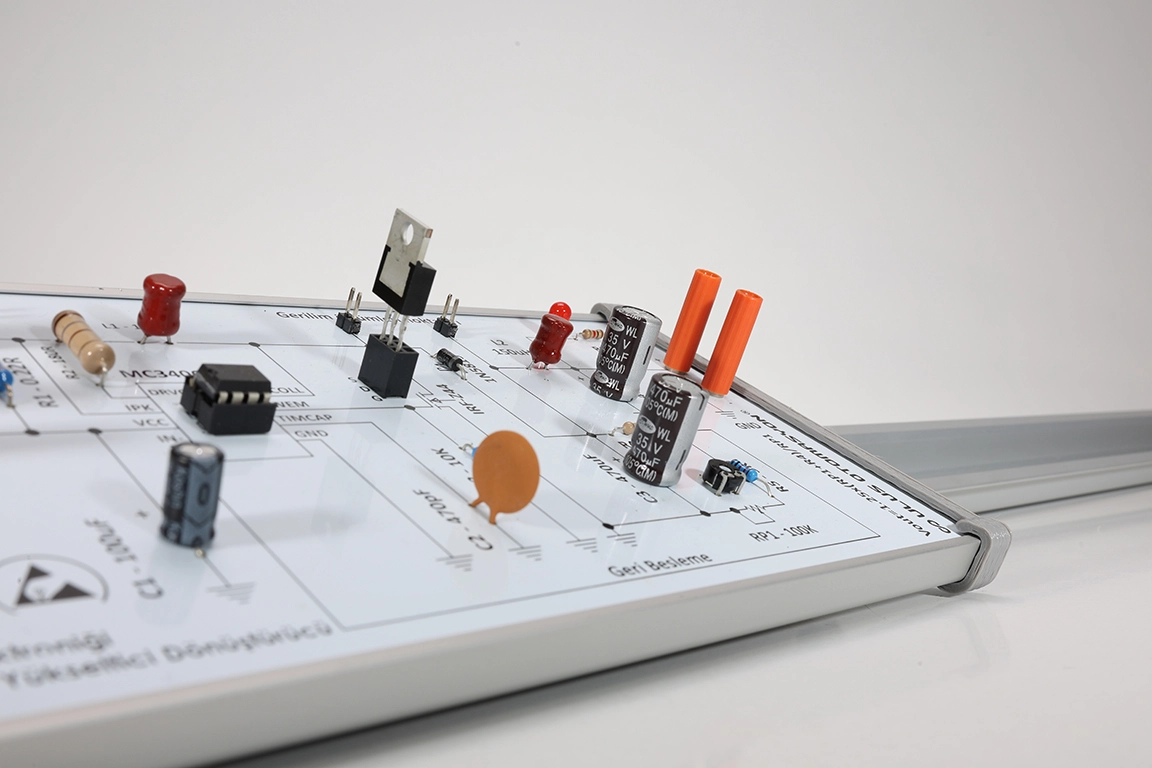

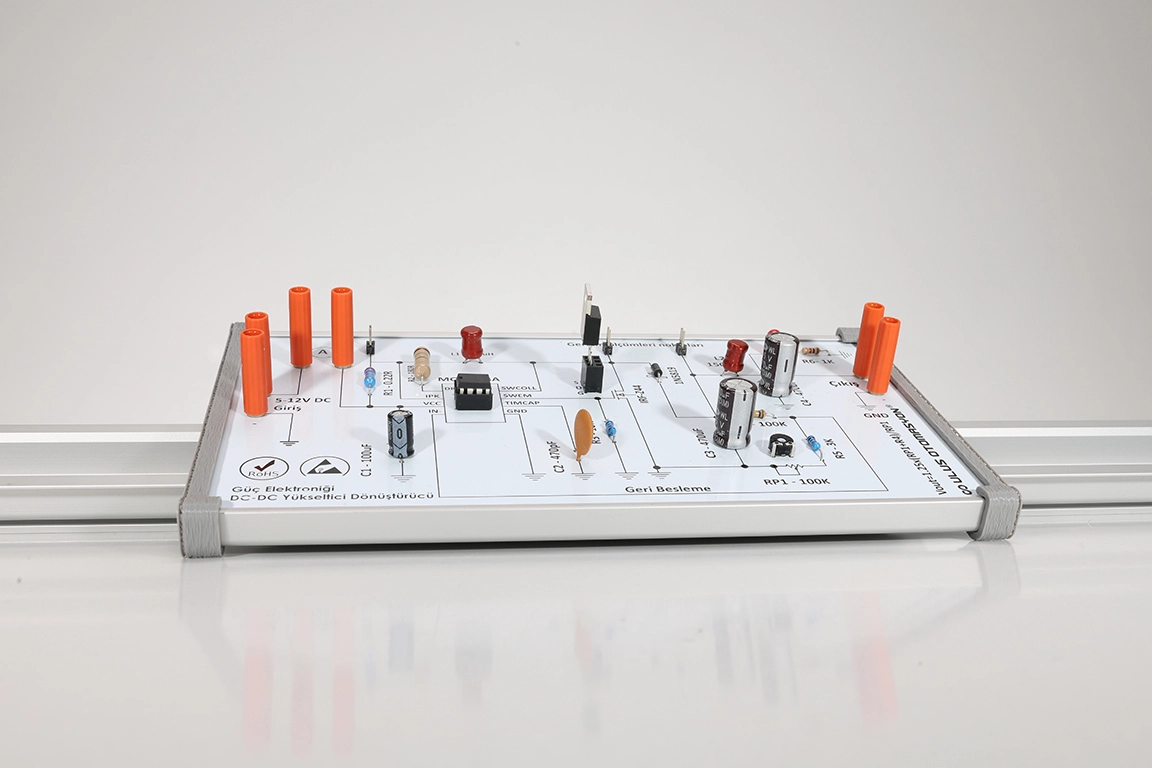

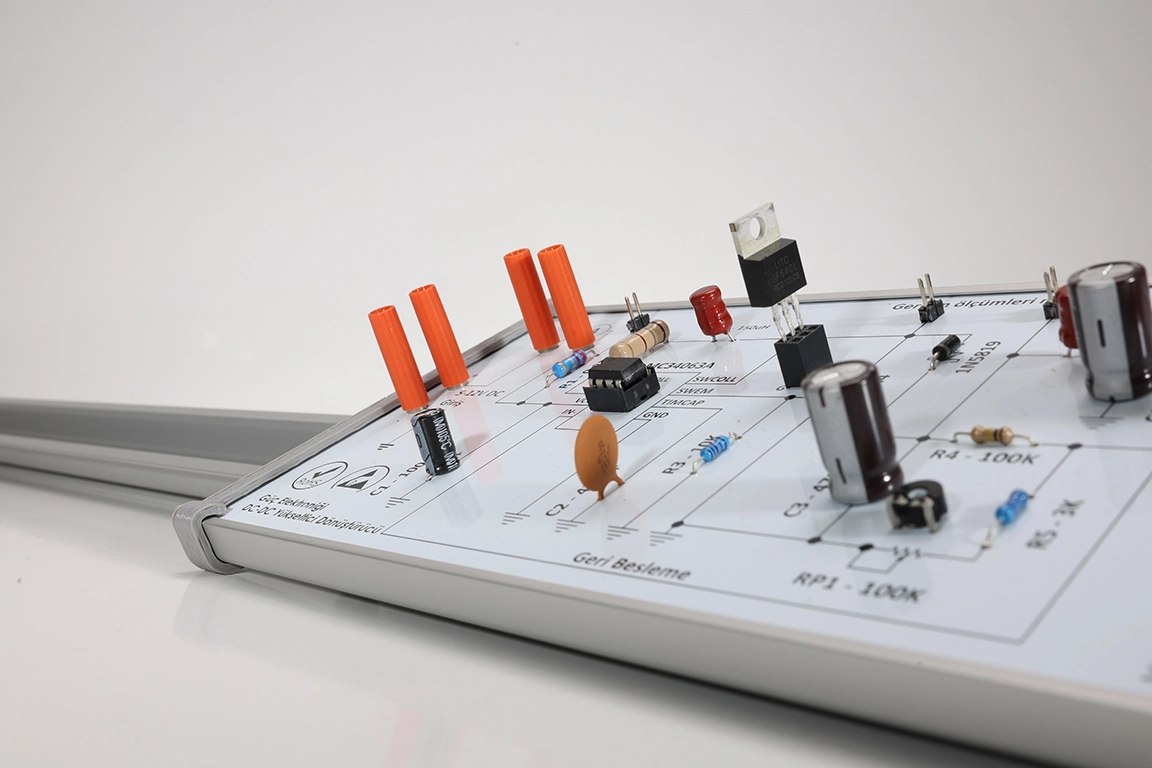

• ✔ Devre üzerindeki tüm bileşenler baskı devre şeması ile etiketlenmiştir
• ✔ RoHS uyumlu malzeme ve üretim standardı

Eğitim İçeriği ve Uygulama Alanları

• 1️⃣ MC34063A entegresinin pin yapısı ve iç blok diyagramının incelenmesi
• 2️⃣ Alçaltıcı (buck) mod ile yükseltici (boost) modun aynı modül üzerinde karşılaştırmalı olarak çalıştırılması
• 3️⃣ Zamanlama kapasitörü (C1 – 470pF) ile anahtarlama frekansı arasındaki ilişkinin ölçülmesi
• 4️⃣ RP1 potansiyometre ile çıkış geriliminin anlık olarak değiştirilmesi ve gözlemlenmesi
• 5️⃣ TO-220 güç transistörü ile harici anahtarlama elemanı kullanımının incelenmesi
• 6️⃣ Osiloskopta SWCOLL ve SWEM pinlerindeki PWM dalgaformlarının gözlemlenmesi
• 7️⃣ C4 seramik ve C5 film kapasitörlerin yüksek frekanslı gürültü filtrelemesindeki rolünün incelenmesi
• 8️⃣ Farklı giriş gerilimleri ve yük koşullarında verim ve düzenleme karakteristiğinin ölçülmesi

MC34063A Entegresi Hakkında

MC34063A, 3V–40V giriş aralığında çalışabilen, dahili sıcaklık kompanzasyonlu referans kaynağı, karşılaştırıcı ve aktif akım sınırlama devresi içeren monolitik bir DC-DC dönüştürücü kontrol entegresidir. %2 referans hassasiyeti, 1,5A anahtarlama akımı kapasitesi ve 100kHz'e kadar anahtarlama frekansı ile güç elektroniği eğitim devrelerinde yaygın olarak kullanılmaktadır.

• ✔ Dahili 1,25V referans kaynağı
• ✔ Step-Down, Step-Up ve gerilim inverter konfigürasyonlarına uygun
• ✔ Aktif tepe akımı sınırlama devresi
• ✔ DIP-8 paket (MC34063AGN) – eğitim setinde kullanılan versiyon
• ✔ Halojen içermez (Halogen Free), RoHS uyumlu

Kimler İçin Uygundur?

Bu eğitim seti; mesleki ve teknik liselerin elektrik-elektronik bölümleri, üniversitelerin elektronik ve elektrik mühendisliği laboratuvarları ile endüstriyel otomasyon sertifika programları için tasarlanmıştır. Tek modül üzerinde hem alçaltıcı hem yükseltici dönüştürücü davranışını karşılaştırmalı olarak incelemek isteyen eğitimcilere ve öğrencilere yönelik kapsamlı bir laboratuvar aracıdır.
