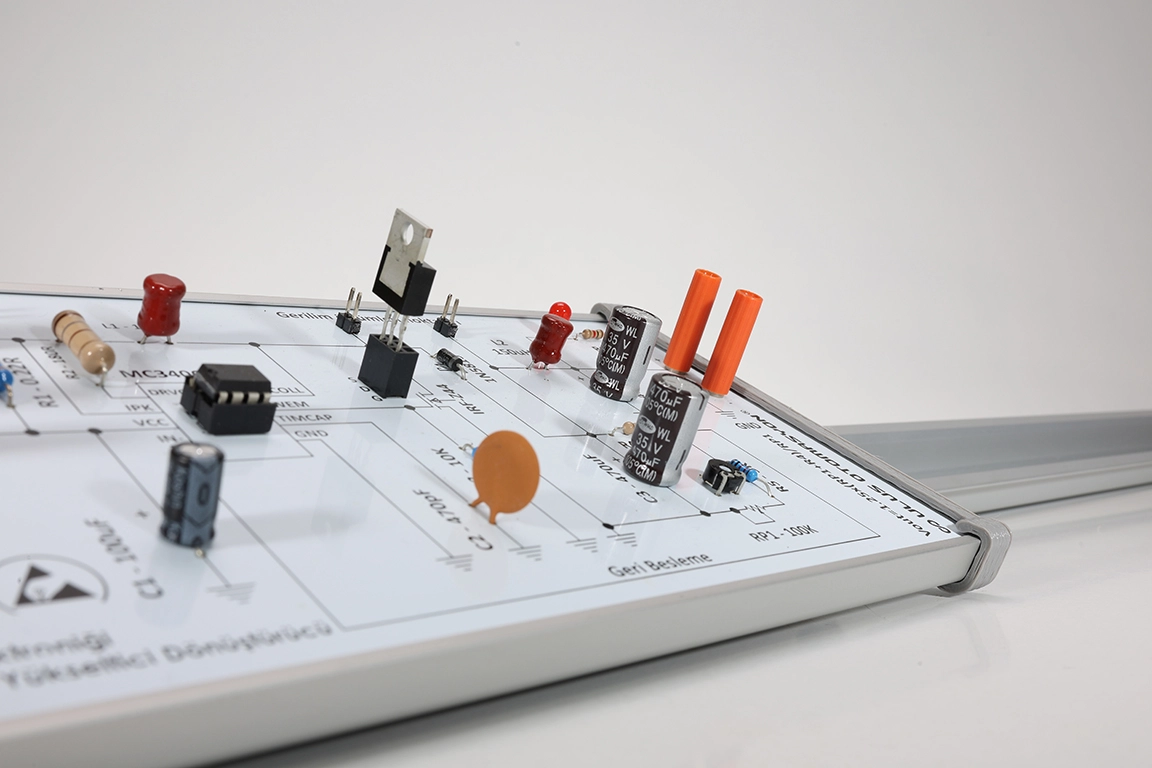

DC-DC Yükseltici Dönüştürücü Eğitim Seti – Step-Up Converter

Güç elektroniği eğitimlerinde kullanmak üzere tasarlanmış bu eğitim seti, anahtarlamalı DC-DC yükseltici (boost) dönüştürücü devrelerinin teorik ve uygulamalı olarak kavranmasını sağlar. MC34063A entegresi tabanlı devre, düşük giriş geriliminden daha yüksek çıkış gerilimi üretme prensibini doğrudan gözlemleme ve ölçme imkânı sunar.

Ürün Özellikleri

• ✅ Kontrol entegresi: MC34063A – Step-Up, Step-Down ve gerilim inverter uygulamalarına uygun monolitik DC-DC dönüştürücü kontrol devresi
• ✅ Giriş gerilimi: 12V DC
• ✅ Çıkış gerilimi / akımı: 28V / 175mA – R1 (2,2kΩ) ve R2 (47kΩ) geri besleme dirençleriyle belirlenmiştir
• ✅ İndüktör: L1 – 170µH (enerji depolama bobini)
• ✅ Freewheel diyot: D1 – 1N5819 Schottky diyot
• ✅ Filtre kapasitörleri: C1 – 330µF çıkış elektrolitik kapasitörü; C2 – 100µF giriş kapasitörü
• ✅ Zamanlama kapasitörü: C3 – 1,5nF (anahtarlama frekansını belirler)
• ✅ Akım sınırlama direnci: RSC – 0,22Ω (tepe akımı izleme)
• ✅ Sürücü direnci: R3 – 180Ω (DRC pini harici sürücü direnci)
• ✅ Geri besleme ağı: R1 – 2,2kΩ ve R2 – 47kΩ ile çıkış gerilimi ayarlanır

Mekanik Yapı ve Bağlantı

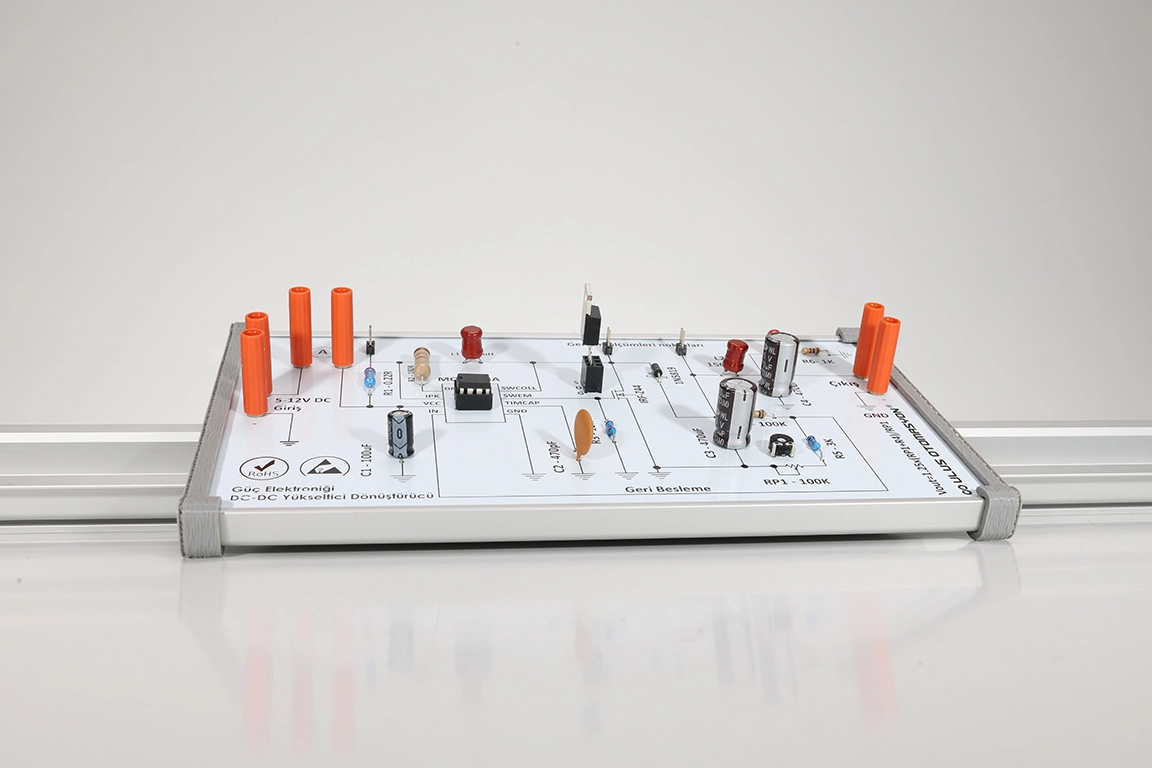

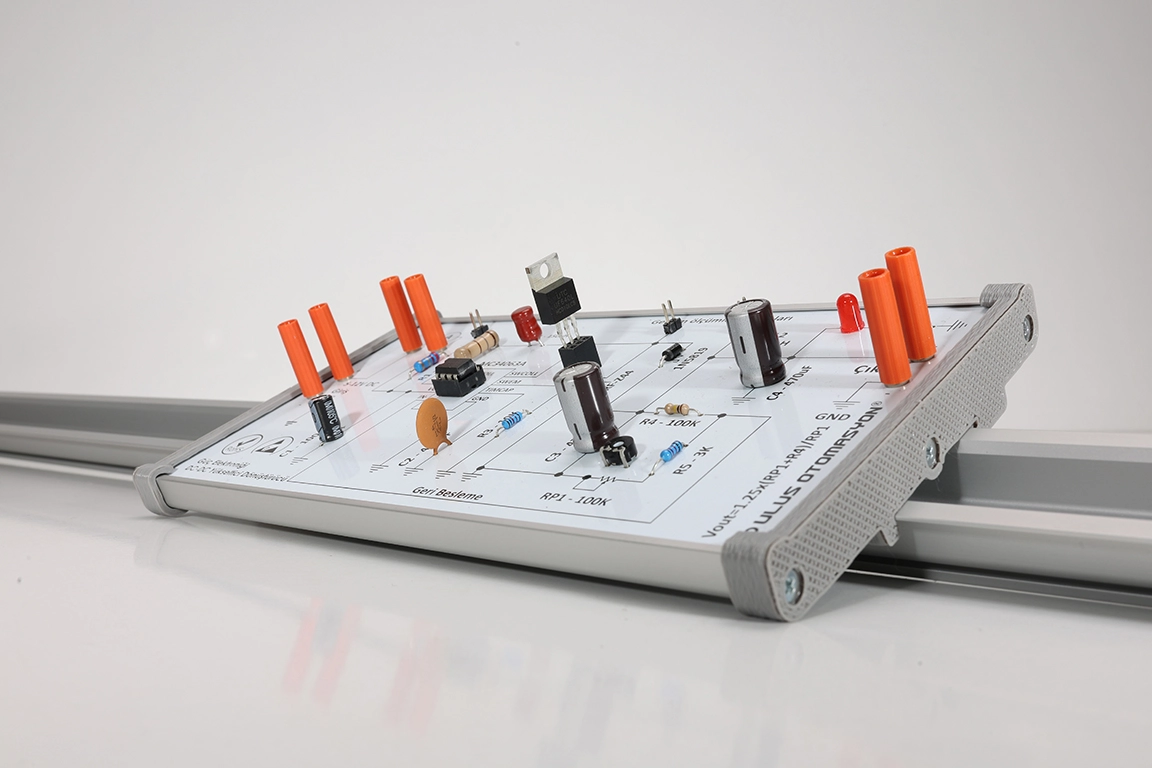

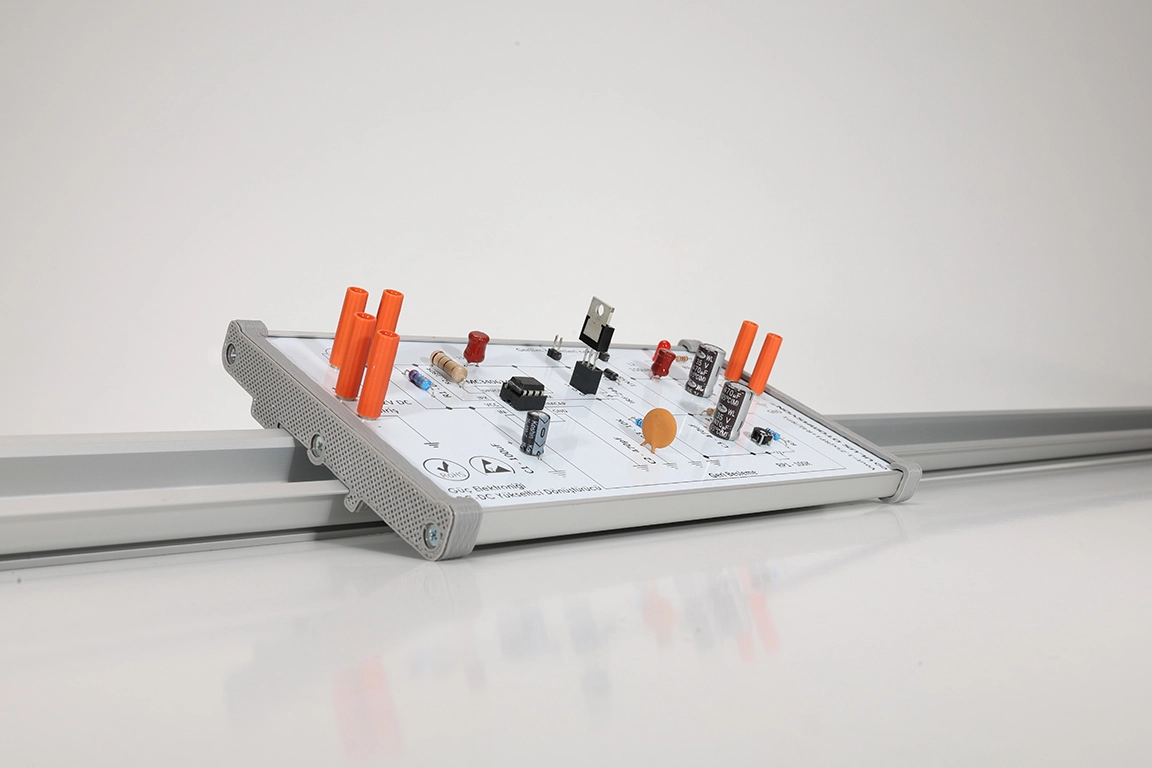

• ✔ Alüminyum profil çerçeveli, DIN ray montajına uygun modüler tasarım
• ✔ Masa üstü kullanım için stabil ve düz yerleştirme imkânı

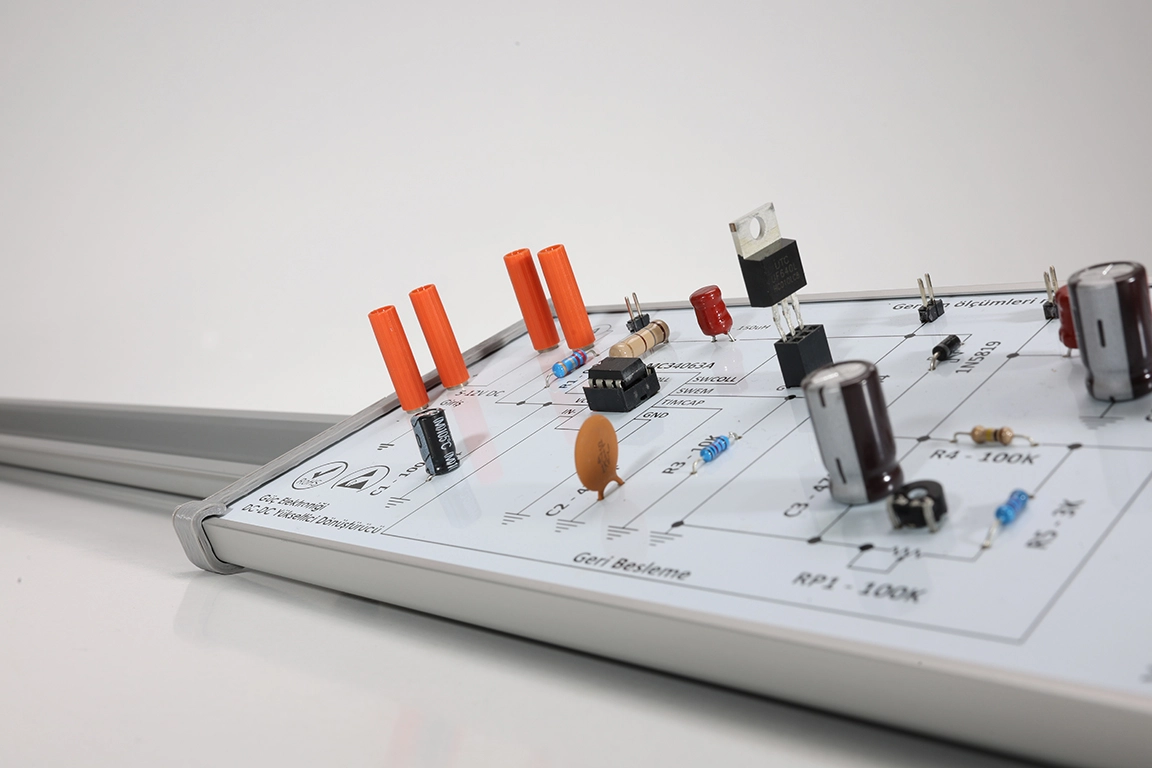

• ✔ Giriş, çıkış ve ölçüm noktaları 4mm güvenlik bornu (banana jack) klemenslerine çıkartılmıştır
• ✔ Amper ölçümü için seri bağlantı ölçüm noktası ayrılmıştır
• ✔ Devre üzerinde gerilim ölçüm noktaları (voltmetre probu için test pinleri) işaretlenmiştir
• ✔ RoHS uyumlu malzeme ve üretim standardı

Eğitim İçeriği ve Uygulama Alanları

• 1️⃣ MC34063A entegresinin pin yapısı ve iç blok diyagramının incelenmesi
• 2️⃣ Step-up (yükseltici) dönüştürücü çalışma prensibinin uygulamalı gösterimi
• 3️⃣ İndüktördeki enerji depolama ve boşaltma fazlarının osiloskopta gözlemlenmesi
• 4️⃣ Zamanlama kapasitörü (C3) ile anahtarlama frekansı arasındaki ilişkinin ölçülmesi
• 5️⃣ R1–R2 geri besleme dirençleriyle çıkış geriliminin hesaplanması
• 6️⃣ RSC direnci üzerinden tepe akımı sınırlamasının incelenmesi
• 7️⃣ Farklı yük koşullarında çıkış gerilim kararlılığının test edilmesi

MC34063A Entegresi Hakkında

MC34063A, 3V–40V giriş aralığında çalışabilen, dahili sıcaklık kompanzasyonlu referans kaynağı, karşılaştırıcı ve aktif akım sınırlama devresi içeren monolitik bir DC-DC dönüştürücü kontrol entegresidir. %2 referans hassasiyeti, 1,5A anahtarlama akımı kapasitesi ve 100kHz'e kadar anahtarlama frekansı ile güç elektroniği eğitim devrelerinde yaygın olarak kullanılmaktadır.

• ✔ Dahili 1,25V referans kaynağı
• ✔ Step-Down, Step-Up ve gerilim inverter konfigürasyonlarına uygun
• ✔ Aktif tepe akımı sınırlama devresi
• ✔ DIP-8 paket (MC34063AGN) – eğitim setinde kullanılan versiyon
• ✔ Halojen içermez (Halogen Free), RoHS uyumlu

Kimler İçin Uygundur?

Bu eğitim seti; mesleki ve teknik liselerin elektrik-elektronik bölümleri, üniversitelerin elektronik ve elektrik mühendisliği laboratuvarları ile endüstriyel otomasyon sertifika programları için tasarlanmıştır. Boost dönüştürücü konusunu uygulamalı olarak işlemek isteyen eğitimcilere ve öğrencilere yönelik kapsamlı bir laboratuvar aracıdır.
